竹中エンジニアリング (TAKEX) デジタルサーモ温度監視冷凍・冷蔵庫用警報出力

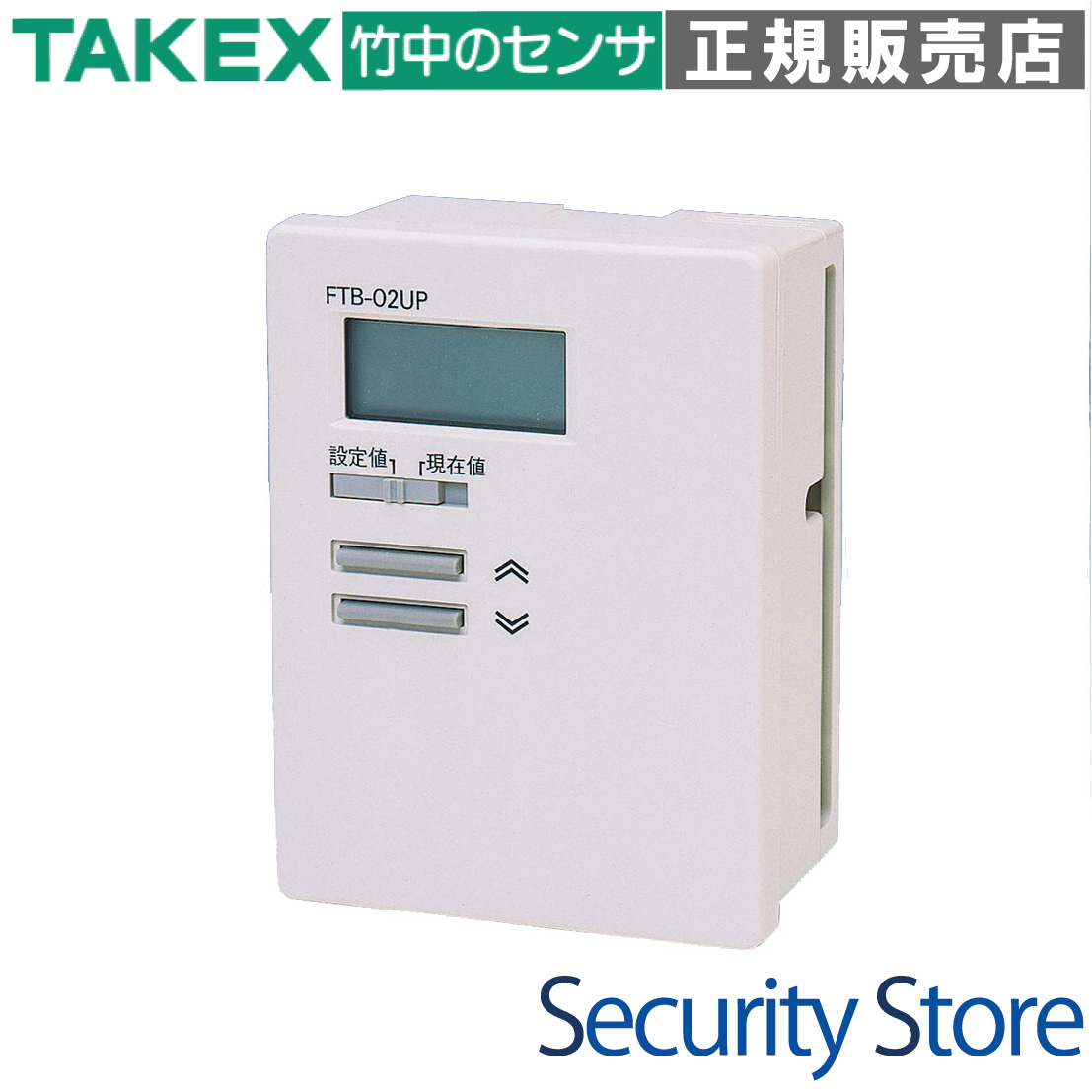

FTB-02UP デジタルサーモ（1CH上限監視用）

冷凍庫・冷蔵庫の温度異常を24時間監視し、設定温度を超えた際に即座に警報信号を出力する、法人・業務用温度監視ユニットです。

型番： FTB-02UP
製品名： デジタルサーモ
監視方式： マイコンによるデジタル温度監視（1CH上限監視）
主な用途： 食品倉庫、薬品保管庫、冷凍・冷蔵設備の温度管理・異常警報
監視温度範囲： -40℃ 〜 +40℃（0.1℃単位で設定可能）
電源： DC12V

資料ダウンロード

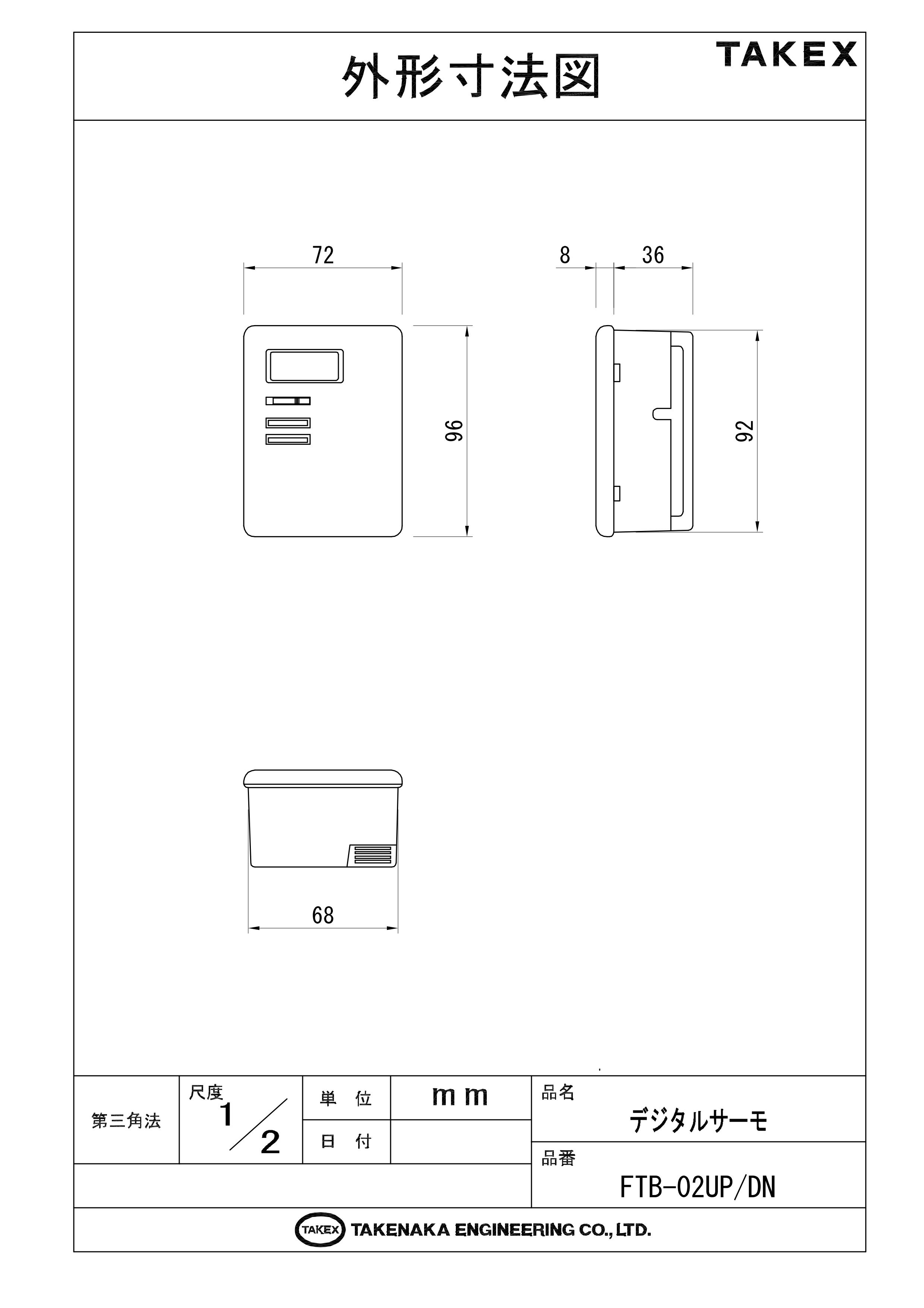

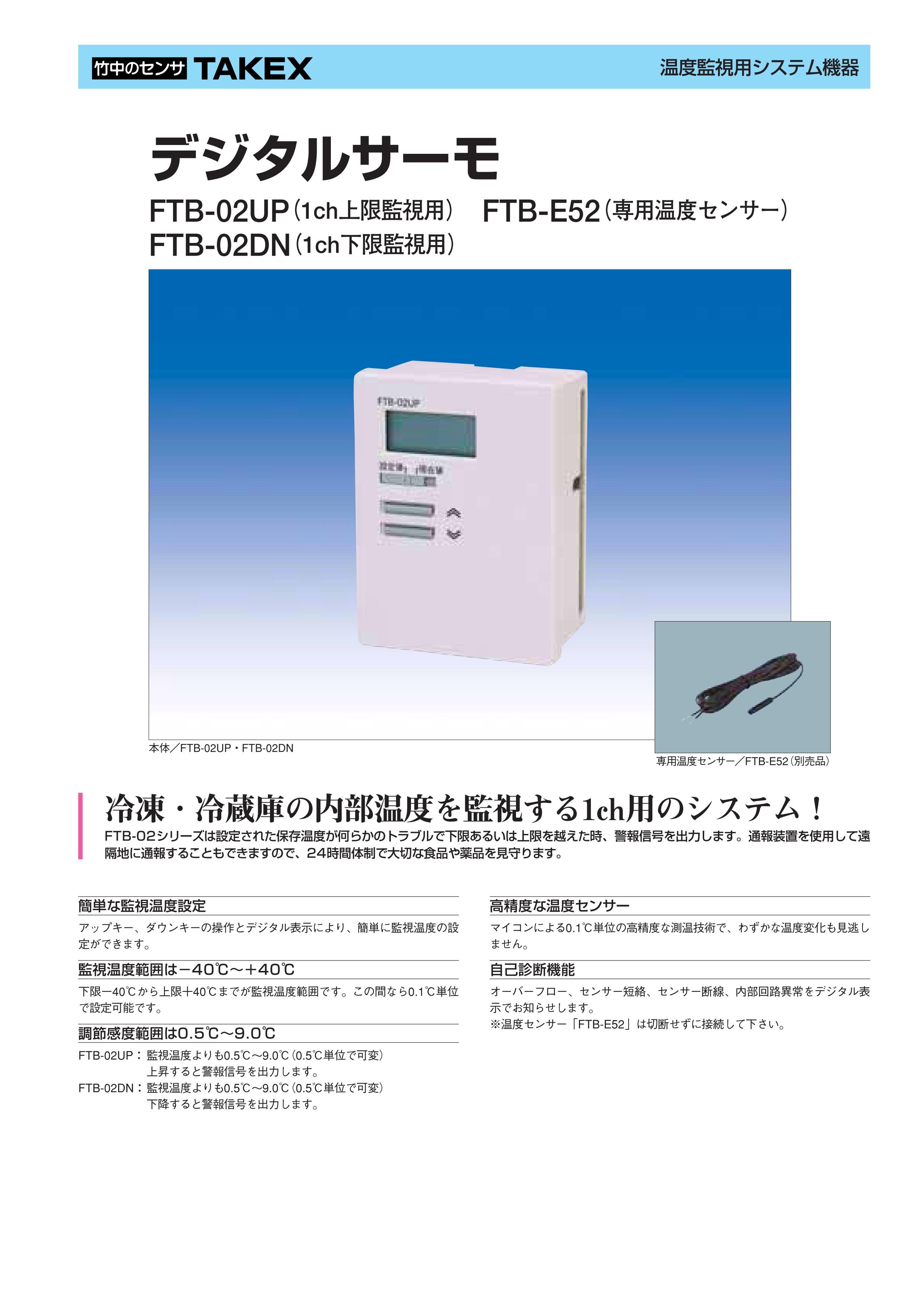

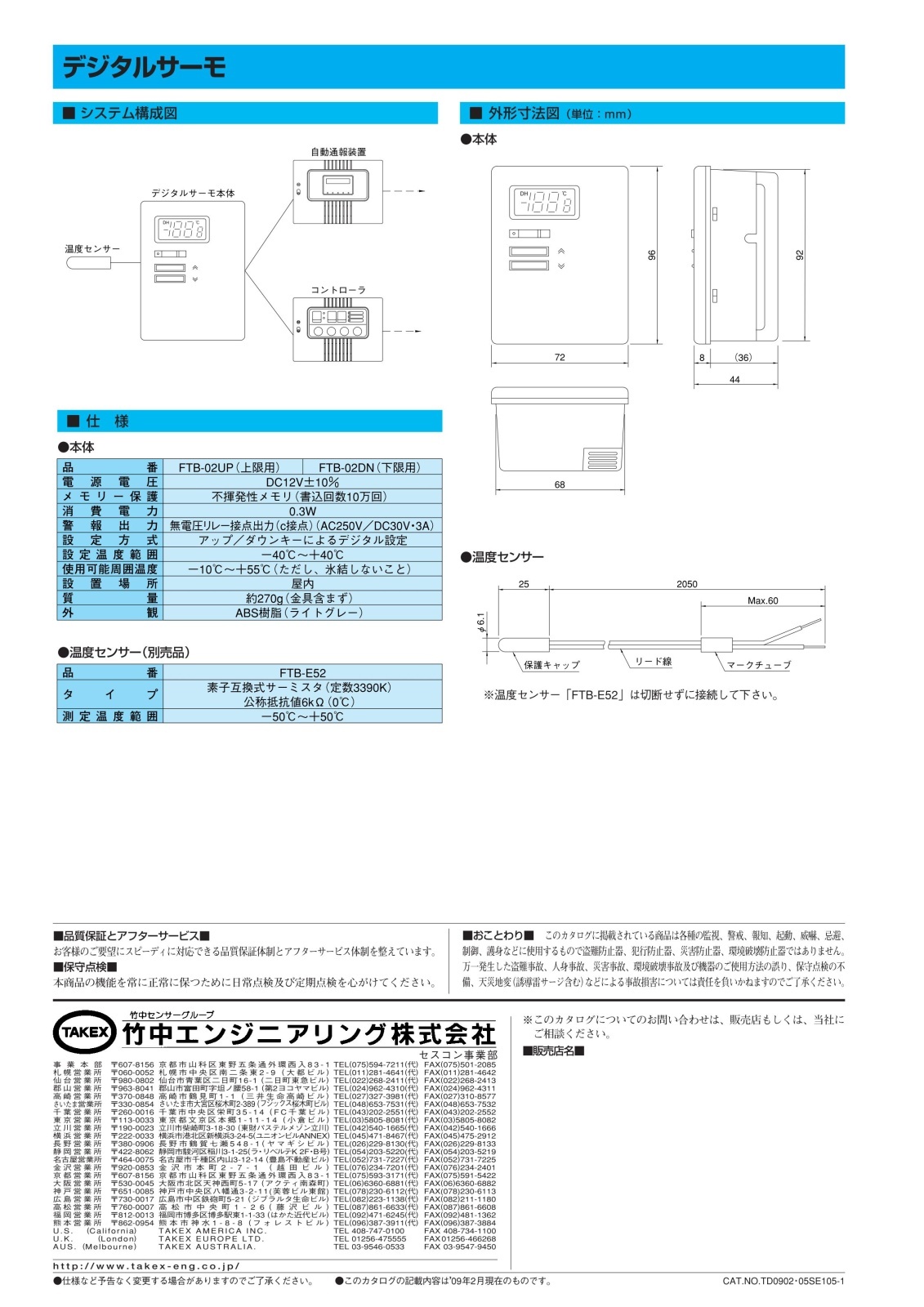

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

食品工場の冷凍・冷蔵庫内の温度監視
薬品保管庫や血液保冷庫の異常検知
恒温槽など、一定温度維持が必要な設備
通報装置と連動した24時間遠隔監視システム

導入前に確認したいポイント

屋内設置専用です（防水仕様ではありません）
DC12Vの安定した電源供給が必要です
温度センサー「FTB-E52」を切断せず使用すること
警報出力先の接点容量（3Aまで）の確認

特長

簡単な監視温度設定とデジタル表示

アップキーとダウンキーの直感的な操作に加え、視認性の高いデジタル表示を採用。現場での監視温度設定を迅速かつ正確に行うことができます。設定温度はデジタルでリアルタイムに確認可能です。

-40℃〜+40℃の幅広い監視温度範囲

下限-40℃から上限+40℃までの広範囲な温度監視に対応。冷凍食品の保管から、常温に近い薬品管理まで、1台で多様な環境の監視ニーズに応えます。0.1℃単位の細かな設定により、精度の高い管理が実現します。

柔軟な調節感度設定（0.5℃〜9.0℃）

監視温度に達してから実際に警報を出すまでの「調節感度」を、0.5℃〜9.0℃の範囲で、0.5℃単位で可変設定できます。扉の開閉による一時的な温度上昇での誤報を避けたい場合など、現場の運用に合わせた調整が可能です。

マイコン制御による高精度温度センサー

高精度な測温技術により、0.1℃単位で温度変化をキャッチします。わずかな温度異常も見逃さないため、品質維持が重要となる高度な業務用環境においても信頼性の高いパフォーマンスを発揮します。

4項目の異常を検知する自己診断機能

センサーの短絡や断線、オーバーフロー、内部回路の異常など、システム自体の不具合を自動的に検知します。異常発生時はデジタル表示で通知されるため、ダウンタイムの最小化と迅速なメンテナンスが可能です。

設定値を保護する不揮発性メモリー

メモリー保護には不揮発性メモリーを採用しており、電源が遮断されても設定された監視温度情報が消えることはありません。書き込み回数も10万回と、長期運用における高い耐久性を備えています。

接点出力によるシステムアップ対応

無電圧リレー接点出力（c接点）を装備。異常発生時に回転灯を回したり、自動通報装置と連動させて管理者のスマートフォンへ通知したりするなど、現場に合わせた警報システムの構築が容易です。

コンパクトで堅牢な樹脂筐体

約270gの軽量なライトグレー樹脂筐体を採用。限られたスペースでも設置しやすいサイズ感でありながら、BtoB用途にふさわしい信頼感のある設計となっています。

    選定時に評価したい強み
    確実な検知： 0.1℃単位のマイコン測温による圧倒的な信頼性。
運用の容易さ： デジタル表示により専門知識がなくても設定状態がひと目で判別可能。
トラブル耐性： 自己診断機能により、機器側の故障（断線等）を即座に特定。
大容量出力： AC250V 3Aまで対応したリレー接点で、外部機器の直接制御もしやすい。



施工・設置ガイド

本製品を安全かつ確実に運用するために、以下の施工上の注意点を遵守してください。

確認項目	施工・運用上の考え方
設置環境	屋内専用です。結露が発生しない環境（-10℃〜+55℃）でご使用ください。
電源の安定性	DC12V±10%の範囲で供給してください。誘導雷によるサージ対策が必要な場合は外部SPDを推奨します。
負荷容量の管理	接点出力は3A（DC30V/AC250V）です。これを超える突入電流が発生する負荷は必ず補助リレーを介してください。
センサー配線	専用温度センサー「FTB-E52」は切断せずに接続してください。加工は不具合の原因となります。

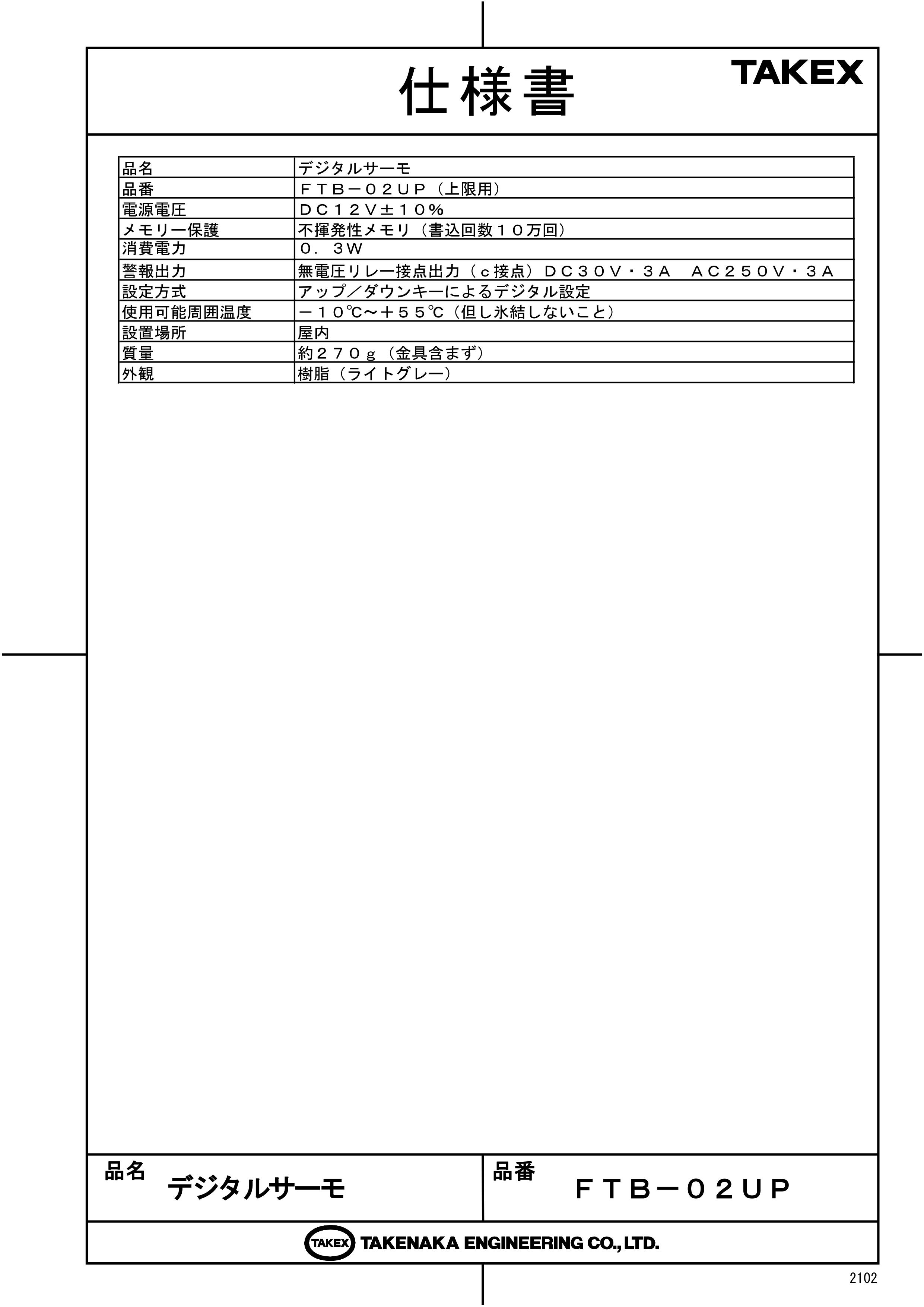

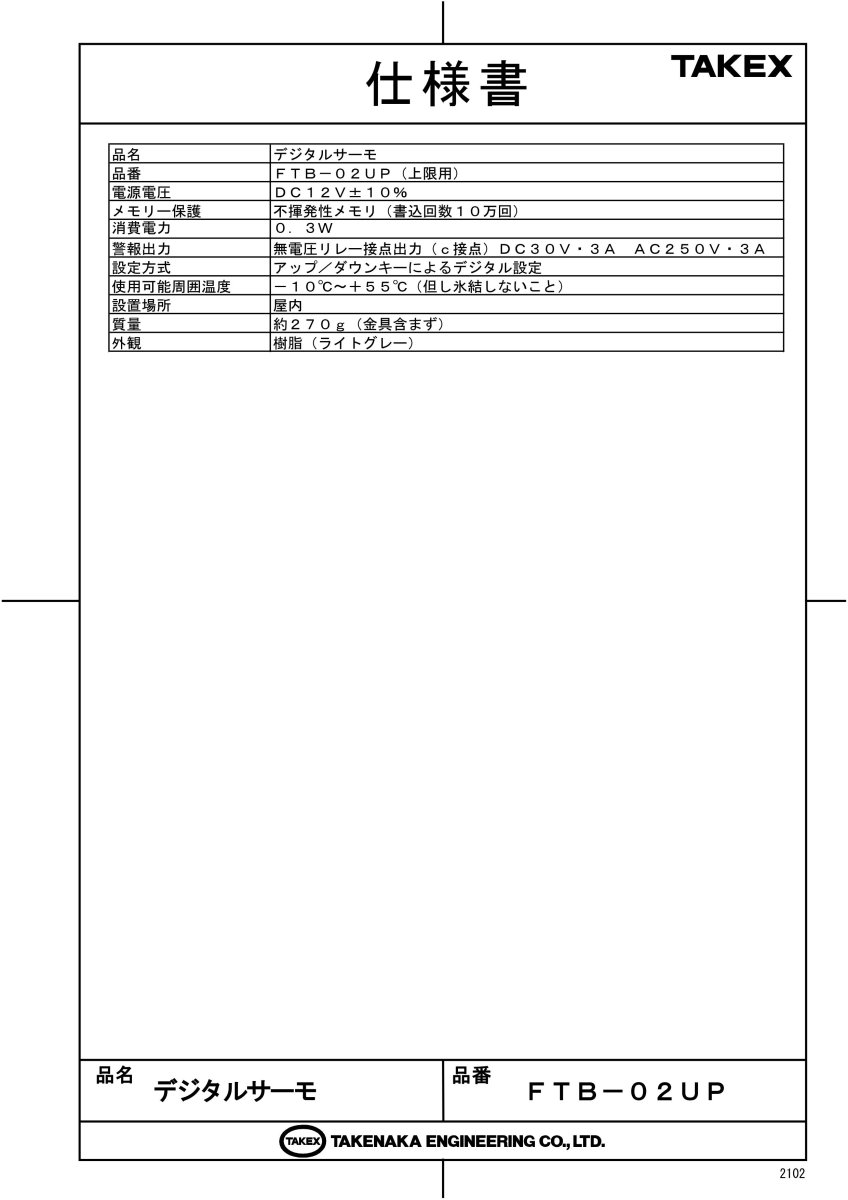

製品仕様

項目	内容
品名	デジタルサーモ
品番	ＦＴＢ－０２ＵＰ（上限用）
電源電圧	ＤＣ１２Ｖ±１０％
メモリー保護	不揮発性メモリ（書込回数１０万回）
消費電力	０．３Ｗ
警報出力	無電圧リレー接点出力（ｃ接点）ＤＣ３０Ｖ・３ＡＡＣ２５０Ｖ・３Ａ
設定方式	アップ／ダウンキーによるデジタル設定
使用可能周囲温度	－１０℃〜＋５５℃（結露なきこと）
設置場所	屋内
質量	約２７０ｇ（金具含まず）
外観	樹脂（ライトグレー）

FAQ

Q：FTB-02UPは上限監視・下限監視のどちらに対応していますか？ A：本製品（FTB-02UP）は上限監視用です。設定温度を上回った場合に警報を出力します。

Q：設定可能な温度の範囲を教えてください。 A：-40℃から+40℃の間で、0.1℃単位での設定が可能です。

Q：停電が起きた場合、設定温度はリセットされますか？ A：いいえ、不揮発性メモリーを採用しているため、電源が切れても設定内容は保護されます。

Q：センサーが断線した場合、どのようにわかりますか？ A：自己診断機能により、センサー断線や短絡などの異常をデジタル表示でお知らせします。

Q：接点出力には何をつなげられますか？ A：DC30V 3A / AC250V 3Aまでの負荷に対応しています。回転灯、サイレン、自動通報装置などが接続可能です。

Q：調節感度とは何ですか？ A：監視温度に達してから警報を出すまでの温度幅（0.5℃〜9.0℃）です。頻繁なチャタリングや誤報を防ぐために設定します。

Q：DC24Vの電源で使用できますか？ A：いいえ、本製品はDC12V（±10%）専用です。24V環境ではコンバーター等を使用してください。

Q：屋外で使用することはできますか？ A：いいえ、屋内設置専用の仕様となっております。

Q：温度センサーのケーブルを延長して使えますか？ A：専用センサー「FTB-E52」は切断せずにそのままの状態で接続していただく必要があります。

Q：表示される温度の精度はどのくらいですか？ A：0.1℃単位の高精度な測温・表示に対応しています。
