FTB-8 デジタルサーモ TAKEX 竹中エンジニアリング [FTB-8]

FTB-8 デジタルサーモ TAKEX 竹中エンジニアリング [FTB-8]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 温度監視システム BtoB・業務用 8チャンネル対応

デジタルサーモ FTB-8

FTB-8は、冷凍・冷蔵庫やサーバールームの温度異常を24時間体制で監視する、高精度デジタル温度監視盤です。最大8箇所の温度を1台で一元管理でき、設定温度を逸脱した際には即座に警報出力を行い、大切な資産を保護します。

型番： FTB-8
方式： デジタル温度監視方式（独立8回路）
監視範囲： -40℃ 〜 +60℃（各チャンネル1℃単位で設定可能）
主な用途： 食品冷凍冷蔵庫、薬品保管庫、サーバールーム、クリーンルーム
電源： AC100V または DC10〜30V（両対応）

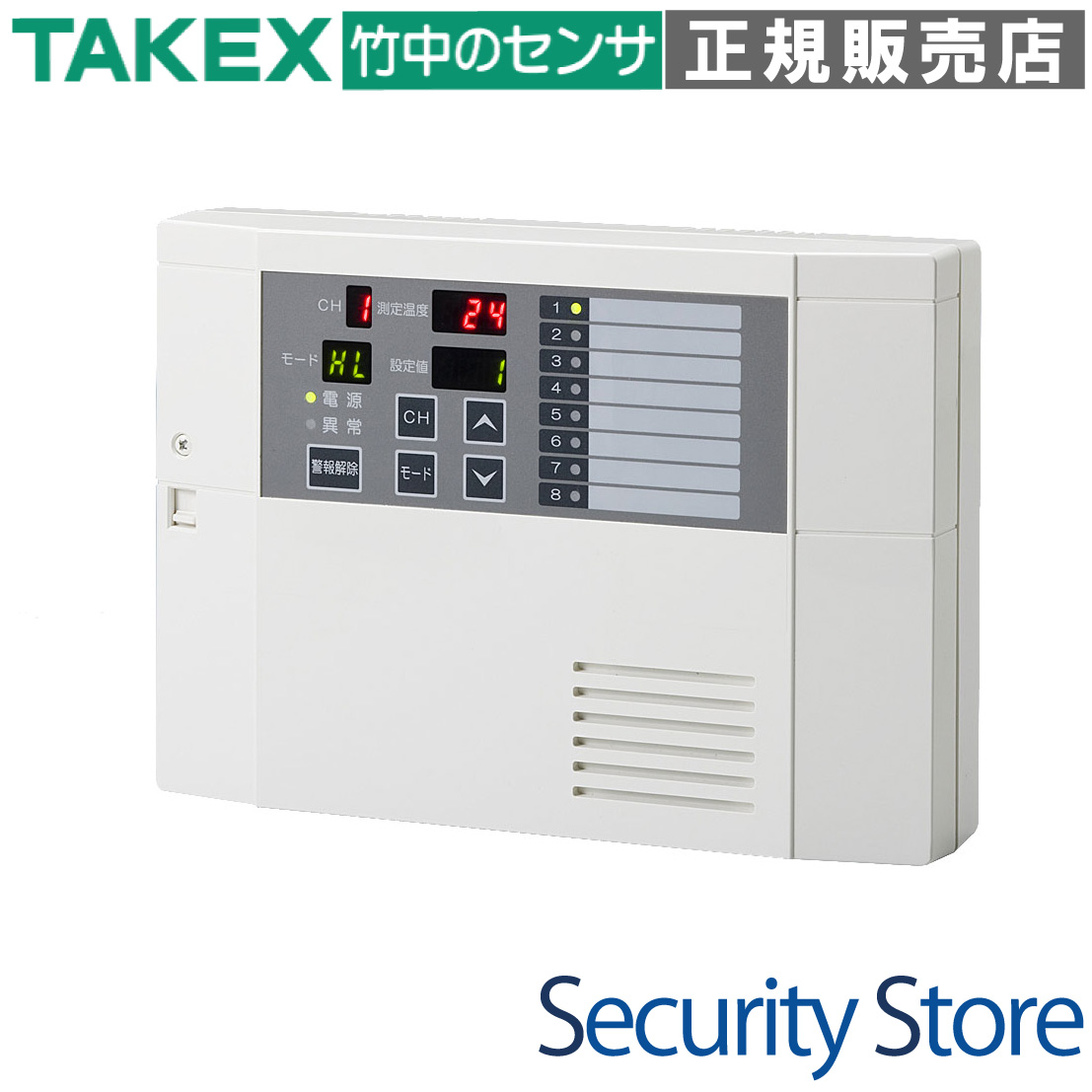

デジタルサーモ FTB-8 製品画像

資料ダウンロード

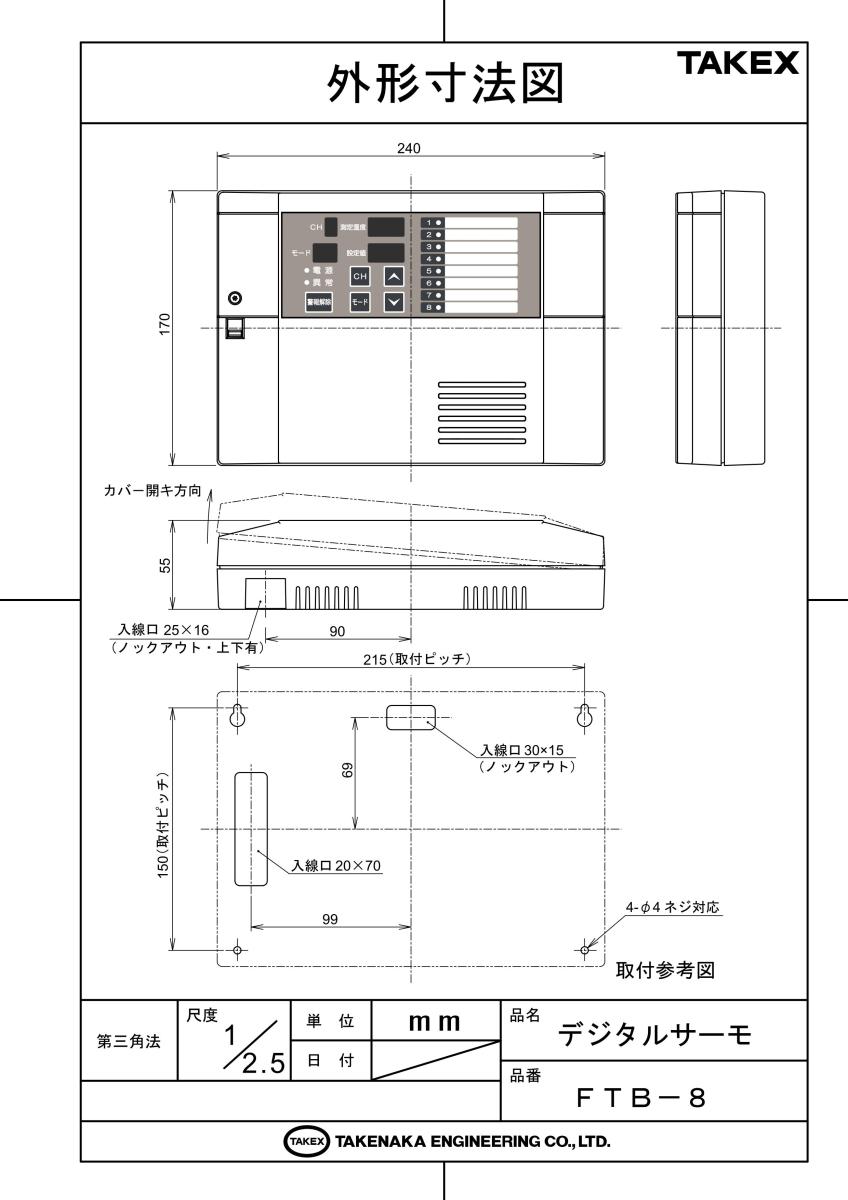

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • スーパー・飲食店等の食品冷凍冷蔵庫
  • 病院・大学・研究所の薬剤保管庫
  • データセンター、サーバールームの熱対策
  • 一定温度を維持すべき工場ライン・倉庫

導入前に確認したいポイント

  • 専用センサー「FTB-E52」が別途必要です（最大8台）
  • 屋内専用機器のため、屋外設置は不可です
  • AC電源とDC電源の併用は故障の原因となります
  • センサー線の延長距離（最大100m）の確認

特長

最大8回路の温度を一元管理

1台の本体で最大8チャンネルの独立した温度監視が可能です。各チャンネルごとに監視の有無を切り替えられるため、まずは1箇所から開始し、将来的に監視ポイントを増やすといった柔軟な運用にも対応します。冷却装置や保温装置など、温度帯が異なる設備をまとめて管理するのに最適です。

高精度かつ広範な監視温度設定

監視温度範囲は「下限-40℃ 〜 上限+60℃」と幅広く、1℃単位で詳細に設定できます。各チャンネルごとに上限温度と下限温度を個別に設定できるため、冷凍庫（低温監視）とサーバールーム（高温監視）を同時に1台で管理するといった運用が可能です。

誤報を排除するインテリジェントなディレイタイマー

扉の開閉による一時的な温度上昇や、除霜（デフロスト）運転による一時的な変動を異常として報知しないよう、各チャンネルに「ディレイタイマー（0〜99分）」を搭載しています。設定時間を超過して温度異常が継続した場合のみ警報を出力するため、現場の運用に即した確実な監視が可能です。

直感的なマルチカラーLED状態表示

チャンネルごとに「正常（黄緑色）」「警告：ディレイ中（橙色）」「警報（赤色）」の3色LEDを配置。一目でどの場所がどのような状態にあるかを把握できます。警報時にはデジタル表示器にエラー内容が表示されるため、迅速な一次対応をサポートします。

柔軟なシステム連携と警報出力機能

総合出力（1回路）に加えて、チャンネルごとの個別出力（8回路）を備えています。警報時には本体内蔵ブザーが鳴動するだけでなく、電話通報装置やネットワークカメラ、警備システムなどと連携し、遠隔地への即時通知を実現します。

異常を逃さないメモリー機能

夜間や無人時に発生した一時的な温度異常も、メモリー機能により表示灯の点灯状態を維持します。管理者が確認して解除するまで異常履歴が残るため、見逃しを防ぎ、後からの原因追及や品質管理に役立てることができます。

AC/DCデュアル電源と施工性の高さ

AC100VおよびDC10〜30Vの両方の電源入力に対応。現場の既設電源環境に合わせて選択可能です。端子台は整理されたレイアウトで、個別出力のa接点/b接点切り替えやタンパー出力も備えており、プロの現場での施工・保守を意識した設計となっています。

自己診断機能による高い信頼性

センサーの断線や未接続（E1）、カバーの開放（E2）、内部メモリの異常（Ed）などを常に自己監視しています。万が一システム自体に不具合が生じた際も即座に異常を表示し、総合出力によって外部へ通知。監視の空白時間を最小限に抑えます。

選定時に評価したい強み

  • 実績と信頼性： 多くの物流拠点や医療機関で採用されているTAKEXのロングセラー機
  • コストパフォーマンス： 8台のデジタル温度計を設置・配線するよりも集約管理でコストを抑制
  • 詳細なカスタマイズ： 上限・下限だけでなく、ディレイ時間もCHごとに個別に追い込める
  • フェールセーフ： 停電や断線時も考慮したb接点出力の設定が可能

LED表示と動作ステータス

フロントパネルの監視動作表示灯（CHごと）の状態は以下の通りです。

表示色 状態 動作内容
黄緑色 点灯 正常 設定範囲内で正常に監視を行っています。
橙色 点灯/点滅 警告（ディレイ中） 温度範囲外を検知。設定したディレイ時間の経過を待っています。
赤色 点灯/点滅 警報・メモリー 温度異常が確定、またはセンサーに異常が発生しています。

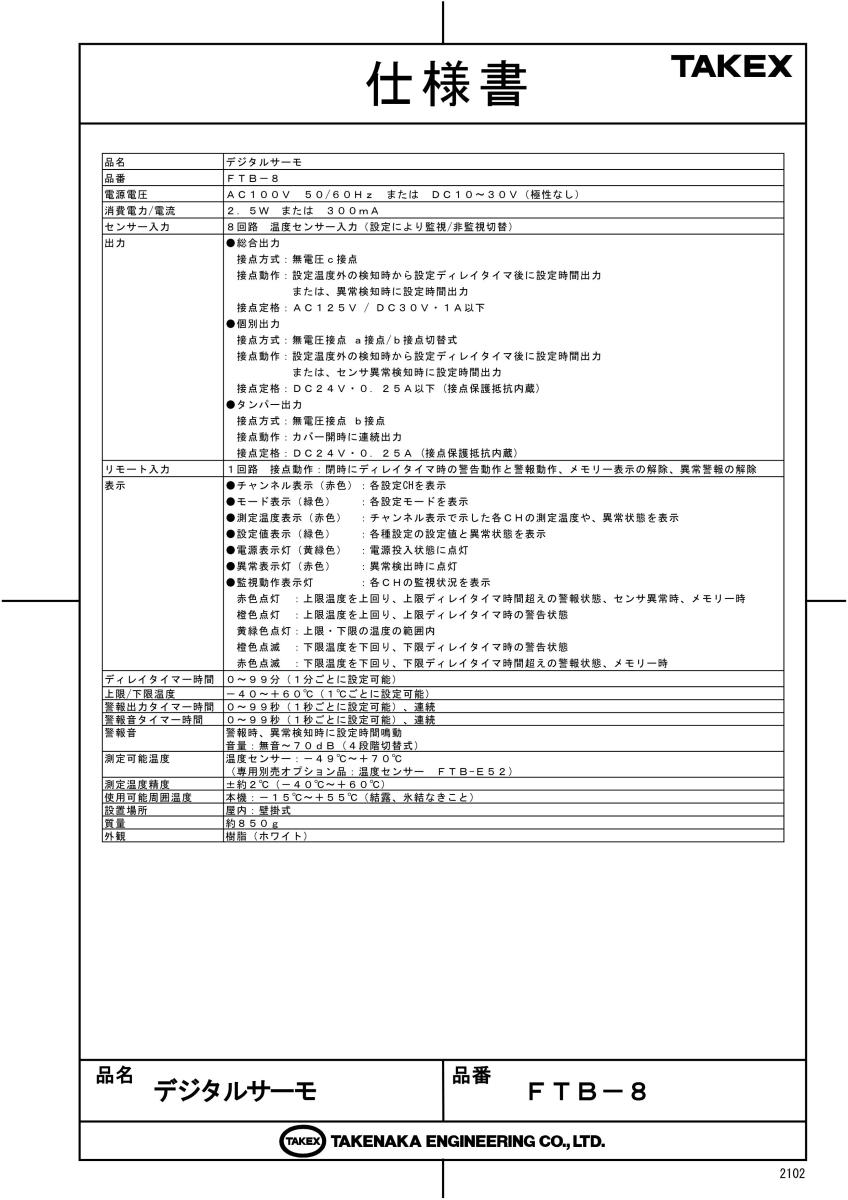

製品仕様

品名デジタルサーモ
品番ＦＴＢ－８
電源電圧ＡＣ１００Ｖ ５０／６０Ｈｚ または ＤＣ１０〜３０Ｖ（極性なし）
消費電力／電流２．５Ｗ または ３００ｍＡ
センサー入力８回路 温度センサー入力（設定により監視／非監視切替）
総合出力無電圧ｃ接点（AC125V/DC30V・1A以下）
設定温度外検知からディレイ後に設定時間出力、または異常検知時に出力
個別出力無電圧接点 ａ接点／ｂ接点切替式（DC24V・0.25A以下）
各チャンネルごとの警報・異常検知時に出力
タンパー出力無電圧接点 ｂ接点（DC24V・0.25A）
カバー開時に連続出力
リモート入力１回路（閉時に警報・メモリー・異常の解除）
温度設定範囲上限：-40℃ 〜 +60℃ / 下限：-40℃ 〜 +60℃
ディレイタイマー０〜９９分（１分単位）
警報出力タイマー０〜９９秒 または 連続
警報音無音〜７０ｄＢ（４段階切替）
測定可能温度－４９℃〜＋７０℃（専用センサー ＦＴＢ－Ｅ５２ 使用時）
測定温度精度±約２℃（－４０℃〜＋６０℃）
使用可能周囲温度－１５℃〜＋５５℃（結露、氷結なきこと）
設置場所屋内：壁掛式
質量約８５０ｇ
外観樹脂（ホワイト）

FAQ

Q：センサーは付属していますか？ A：いいえ、専用温度センサー「FTB-E52」は別売です。監視する箇所の数に合わせて別途ご購入ください。
Q：冷蔵庫の霜取り運転で一時的に温度が上がりますが、誤報になりますか？ A：設定により防ぐことが可能です。各チャンネルに搭載された「ディレイタイマー」を、霜取りにかかる時間に合わせて設定（最大99分）することで、一時的な変動を無視できます。
Q：AC100VとDC24Vの両方を接続して、停電時のバックアップにできますか？ A：いいえ、ACとDCの電源入力は併用厳禁です。併用すると機器が故障します。
Q：センサーまでの距離を延長することはできますか？ A：可能です。0.9mm以上の電線を使用することで、最長100mまで延長できます。
Q：監視していないチャンネル（未使用）の表示はどうなりますか？ A：設定で各チャンネルの「監視/非監視」を切り替えられます。非監視に設定したチャンネルはエラー表示や警報の対象外となります。
Q：警報が発生した後、温度が戻れば自動的に表示も戻りますか？ A：警報出力は設定された時間（または連続）で終了しますが、LEDの赤色表示は「メモリー機能」により維持されます。これは不在時の異常を確認するためで、本体の解除ボタンを押すことで正常表示に戻ります。
Q：測定温度に少しズレがある場合、調整はできますか？ A：はい、「温度補正（キャリブレーション）」機能があります。基準となる温度計に合わせて、各チャンネルの表示温度を微調整することが可能です。
Q：ブザー音を鳴らさずに接点出力だけ出すことはできますか？ A：はい、警報音量を「0（消音）」に設定することで、周囲に音を出さずに外部への信号通知のみを行うことが可能です。
Q：表示部に「E1」と出ているのですが、どういう意味ですか？ A：センサーの異常（断線または未接続）を検知しています。センサーの配線が抜けていないか、または断線していないかご確認ください。
Q：1台で冷蔵庫（低温）と温蔵庫（高温）を同時に監視できますか？ A：可能です。各チャンネルごとに上限・下限温度を完全に独立して設定できるため、異なる温度環境を1台で混在して監視できます。
