ワンケーブルEX-SDIデイナイトカプセルカメラ [VCC-IR950HV]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

EX-SDI ワンケーブル屋内カプセル型フルHD SONY STARVIS

VCC-IR950HV ワンケーブルEX-SDIデイナイトカプセルカメラ

同軸ケーブル1本で映像・電源・制御信号を伝送できる、屋内用フルHDカプセルカメラです。SONY STARVISセンサーの採用により、従来機を凌駕する圧倒的な低照度性能と400mを超える長距離配線を実現した、プロ仕様の監視インフラに最適な一台です。

型番： VCC-IR950HV
製品名： ワンケーブルEX-SDIデイナイトカプセルカメラ
方式 / カテゴリ： EX-SDI方式電源重畳型（ワンケーブル）
主な用途： オフィス、店舗、病院、マンション共用部などの高精細監視
解像度： 1920 × 1080 (フルHD)
伝送距離： 最大400m（5C-FB使用時 / 環境により最大500m）

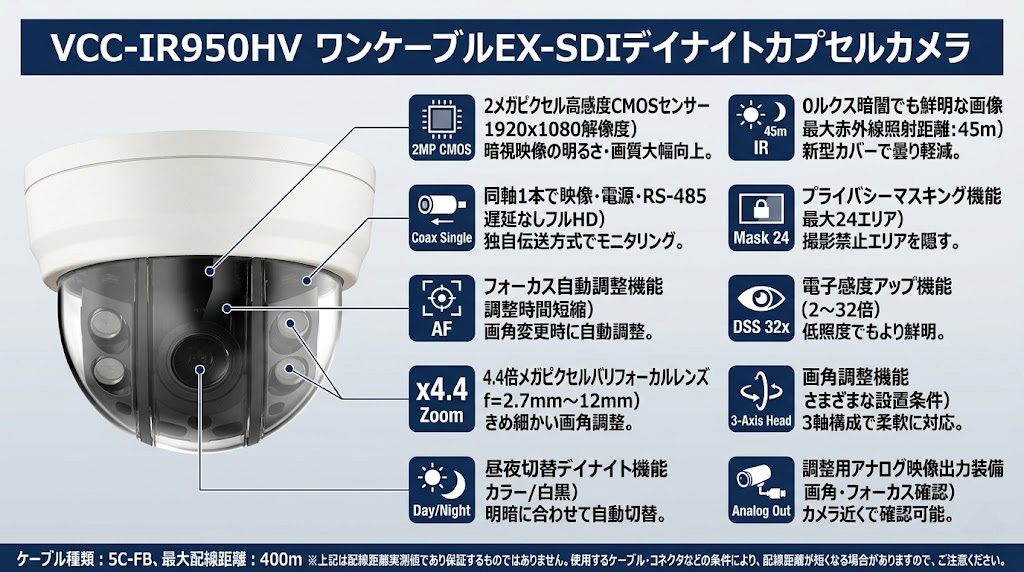

VCC-IR950HV ワンケーブルEX-SDIデイナイトカプセルカメラ製品画像

資料ダウンロード

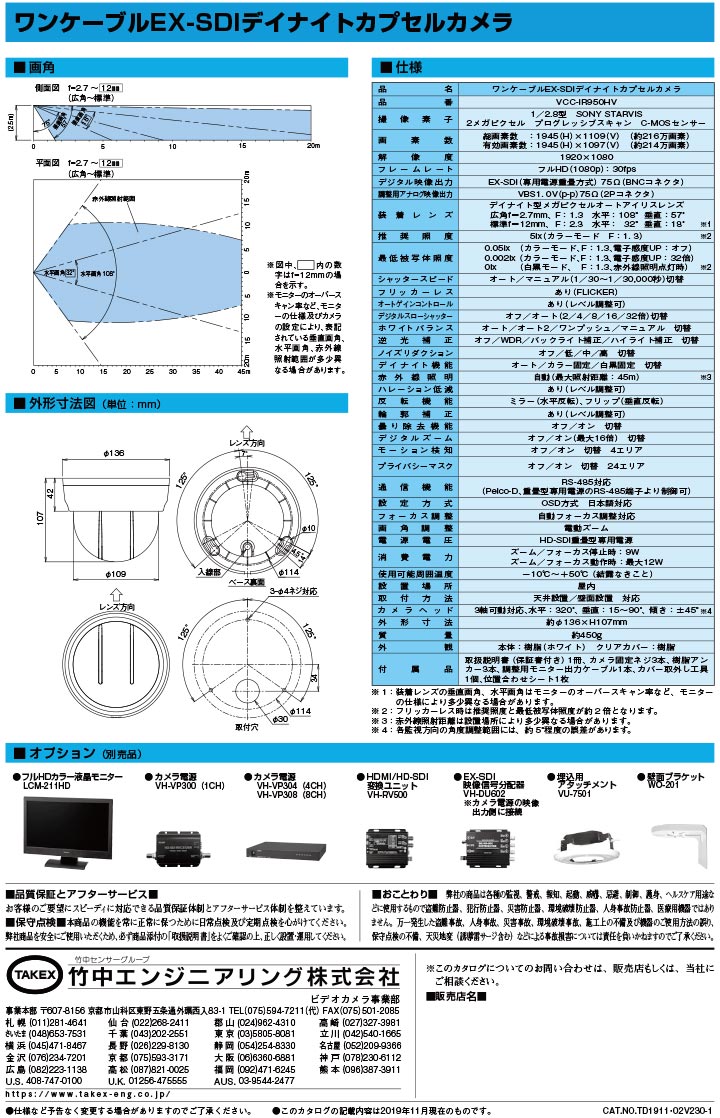

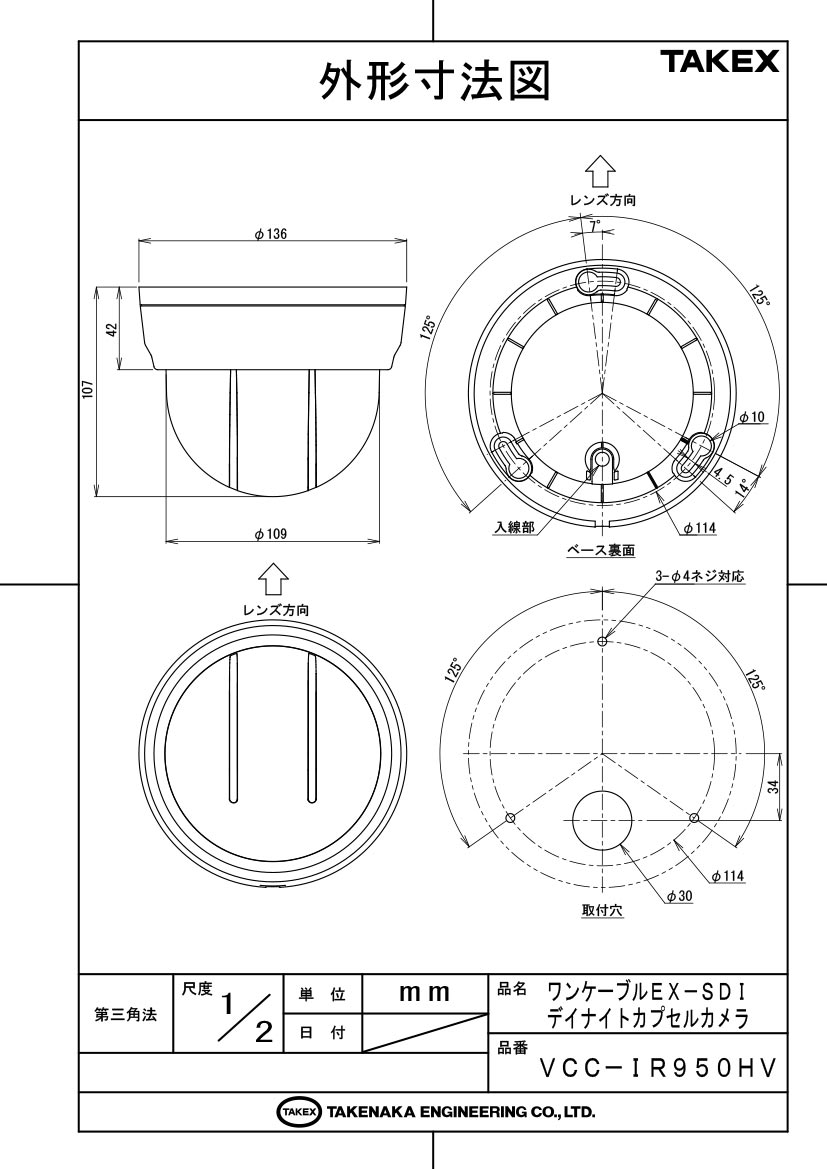

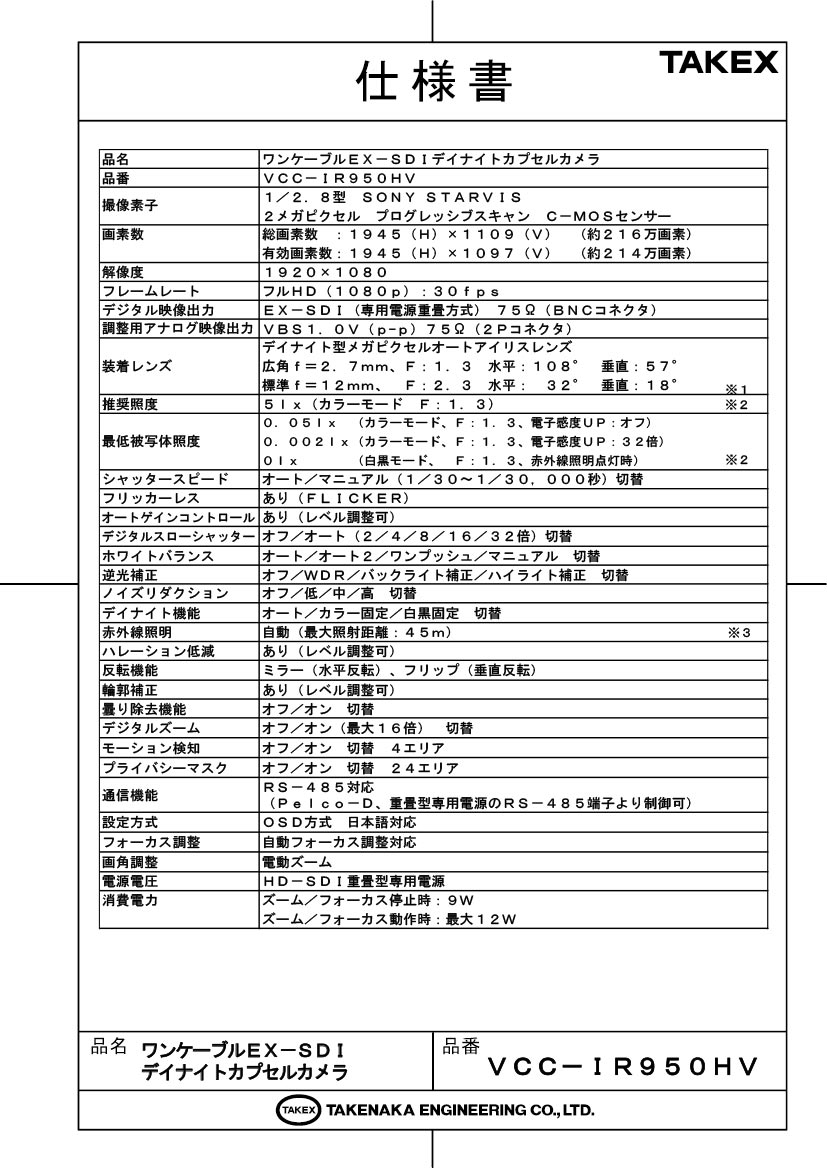

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

既存の同軸配線を活かしたフルHD化
配線工事のコストを抑えたい現場
長距離配線が必要な大型施設
夜間や暗所でも鮮明な画質を求める環境
遠隔から画角調整を行いたい高所設置

導入前に確認したいポイント

専用のEX-SDI電源重畳ユニットが必須です
屋内専用のため、屋外や結露する場所は不可
配線は75Ωの5C-FB同軸ケーブルを推奨
フリッカーレス設定時はWDRが排他となります

特長

2メガピクセル SONY STARVIS センサー搭載

1/2.8型 SONY STARVIS 高感度CMOSセンサーを採用。1920×1080の高解像度により、細部まで鮮明なモニタリングが可能です。従来のセンサーに比べ、特に低照度環境下での明るさとノイズの少なさが大幅に向上しています。

同軸1本で映像・電源・信号を伝送（最大400m）

独自の電源重畳伝送方式により、同軸ケーブル1本で「フルHD映像」「電源」「RS-485制御信号」の3要素を同時伝送。5C-FBケーブル使用時に最大400mの長距離配線に対応し、施工コストの大幅な削減と高いインフラ適応力を発揮します。

電動ズーム＆オートフォーカス連動機能

4.4倍電動バリフォーカルレンズ（f=2.7〜12mm）を搭載。カメラ本体のOSDスイッチや遠隔コントローラーからズーム操作を行うと、完了後に自動でフォーカス調整が行われます。高所作業でのシビアなピント合わせが不要になります。

最大45mの強力赤外線照射とハレーション低減

ハイパワーIR LEDを内蔵し、0ルクスの完全な暗闇でも最大45m先まで視認可能です。近距離の被写体が白飛びする「ハレーション」をソフトウェアで抑制するアンチサチュレーション機能も備え、クリアな暗視映像を提供します。

多彩な逆光補正（WDR/BLC/HLC）

明暗差の激しい場所で有効なWDR（ワイドダイナミックレンジ）、特定エリアを補正するバックライト補正（BLC）、車のヘッドライト等の強い点光源を隠蔽するハイライト補正（HLC）を搭載。設置環境に合わせた最適な画質調整が可能です。

3軸構成のヘッド回転機構による柔軟な画角調整

カメラヘッド部は水平320°、垂直15〜90°、回転±45°の3軸可動に対応。天井設置だけでなく、壁面設置においても映像の水平を容易に確保でき、あらゆる設置条件で最適な画角を構築できます。

霧やスモッグを除去する「曇り除去（Defog）」機能

霧、スモッグ、煙などで視界が遮られる環境でも、映像のコントラストを数学的に計算して復元するデフォグ機能を搭載。悪条件下でも被写体の視認性を維持し、安定した監視をサポートします。

プライバシーマスキングとモーション検知

最大24エリアのプライバシーマスキングに対応し、近隣の窓など映してはいけない場所を確実に隠蔽できます。また、最大4エリアのモーション検知機能を備え、画面内の動きを捉えてアラーム通知を行う運用が可能です。

    選定時に評価したい強み
    超長距離伝送： モード設定により最大500mまでの延長が可能（特定環境下）
施工の簡略化： ワンケーブル方式とオートフォーカスの相乗効果で工期短縮
信頼の画質： STARVISセンサーによる夜間監視性能の高さ
遠隔運用： RS-485経由でレコーダー側から画角変更やOSD操作が可能



施工・設置ガイド

本製品はEX-SDI専用の電源重畳ユニットと組み合わせて使用します。配線には必ず特性インピーダンス75ΩのBNCコネクタおよび同軸ケーブル（5C-FB推奨）を使用してください。インピーダンス不整合がある場合、映像が出ない、またはノイズの原因となります。

確認項目	この製品での考え方
配線ケーブル	5C-FB（推奨）、5C-2V（短距離時可）。3C-2VやAC並走は避けてください。
コネクタ	必ず75Ω仕様のBNCコネクタを使用してください。50Ω品は使用不可。
設置場所	屋内専用。ドームカバー装着時は向き（切欠き）をOSDスイッチに合わせてください。
フリッカー対策	50Hz地域ではOSDメニューの「FLICKER」をオンにしてください（WDR不可）。

製品仕様

項目	内容
品名	ワンケーブルEX-SDIデイナイトカプセルカメラ
品番	VCC－IR950HV
撮像素子	1／2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数：1945 (H) × 1109 (V) / 有効画素数：1945 (H) × 1097 (V)
解像度	1920 × 1080
フレームレート	フルHD (1080p)：30fps
デジタル映像出力	EX-SDI (専用電源重畳方式) 75Ω (BNCコネクタ)
調整用アナログ映像出力	VBS1.0V (p-p) 75Ω (2Pコネクタ)
装着レンズ	デイナイト型メガピクセルオートアイリスレンズ f＝2.7mm(広角)〜12mm(標準)、F1.3〜F2.3
画角	水平：108°〜32°、垂直：57°〜18°
最低被写体照度	カラー：0.05 lx (DSSオフ)、0.002 lx (DSS 32倍) / 白黒：0 lx (IR点灯時)
シャッタースピード	オート／マニュアル (1／30 〜 1／30,000秒) 切替
デイナイト機能	オート／カラー固定／白黒固定切替
赤外線照明	自動点灯（最大照射距離：45m）
画像補正	WDR、バックライト補正、ハイライト補正、3DNR、Defog、DSS等
機能	電動ズーム、オートフォーカス、モーション検知、プライバシーマスク（24エリア）
通信機能	RS-485 (Pelco-D) 重畳通信
電源電圧	HD-SDI／EX-SDI重畳型専用電源
消費電力	通常 9W / 動作時最大 12W
使用環境	－10℃ 〜 +50℃ (結露なきこと)、屋内設置
外形寸法 / 質量	φ136 × H107 mm / 約450 g

FAQ

Q：既存のアナログカメラ用電源（12V）で動作しますか？ A：いいえ、動作しません。本製品は専用のEX-SDI電源重畳ユニットから供給される電力で動作するワンケーブル専用モデルです。

Q：配線距離はどこまで延ばせますか？ A：5C-FB同軸ケーブル使用時で通常最大400m、システム設定の変更により最大500mまでの伝送が可能です。

Q：市販のBNCコネクタを使っても大丈夫ですか？ A：必ず「特性インピーダンス75Ω」の製品を使用してください。安価な50Ω用コネクタを使用すると、信号反射により映像が途切れる原因となります。

Q：夜間の白飛び（ハレーション）を抑えることはできますか？ A：はい。OSDメニュー内の「アンチサチュレーション」レベルを調整することで、赤外線が強く当たりすぎる箇所の白飛びを軽減できます。

Q：画角の調整は手動で行う必要がありますか？ A：電動バリフォーカルレンズを搭載しているため、手元やレコーダー側からズーム操作が可能です。操作後はオートフォーカスにより自動でピントが合います。

Q：50Hz地域の蛍光灯下で画面がチラつくのですが？ A：OSDメニューの「露光（EXPOSURE）」から「FLICKER」を選択してください。フリッカー現象を抑えることができます。

Q：設定を間違えて元に戻せなくなった場合は？ A：システムメニュー内の「リセット」を実行することで、通信設定以外の画質パラメータを工場出荷時の状態に戻せます。

Q：壁面に取り付けた際、映像が逆さまになります。 A：OSDメニューの「イメージ」内にある「ミラー」と「フリップ」をそれぞれオンにすることで、映像を180度回転させることができます。

Q：赤外線センサーと併用する際の注意点は？ A：本機の強力な赤外線照射がセンサーの受光器に直接入ると誤動作の原因となります。設置角度や照射範囲（最大45m）に注意して配置してください。

Q：ドームカバーの清掃はどうすればよいですか？ A：シンナーやベンジン等の溶剤は使用せず、真水を含ませた柔らかい布やレンズ専用のクリーナーを使用してください。
