カメラ取付台 TAKEX 竹中エンジニアリング [IW-100]

カメラ取付台 TAKEX 竹中エンジニアリング [IW-100]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） カメラ取付台 天井取付用 2段伸縮式 屋内用

IW-100 カメラ取付台

天井からの監視・撮影に最適な、2段伸縮式のロングタイプカメラ取付台です。最大約1メートルの長さを活かし、高天井の現場でも理想的なカメラ配置を実現します。

  • 型番： IW-100
  • 製品名： カメラ取付台
  • 対応環境： 屋内（天井面）
  • 伸縮範囲： 617mm 〜 1,004mm
  • 最大荷重： 4kg以下
  • 材質： 圧延鋼板、アルミ合金

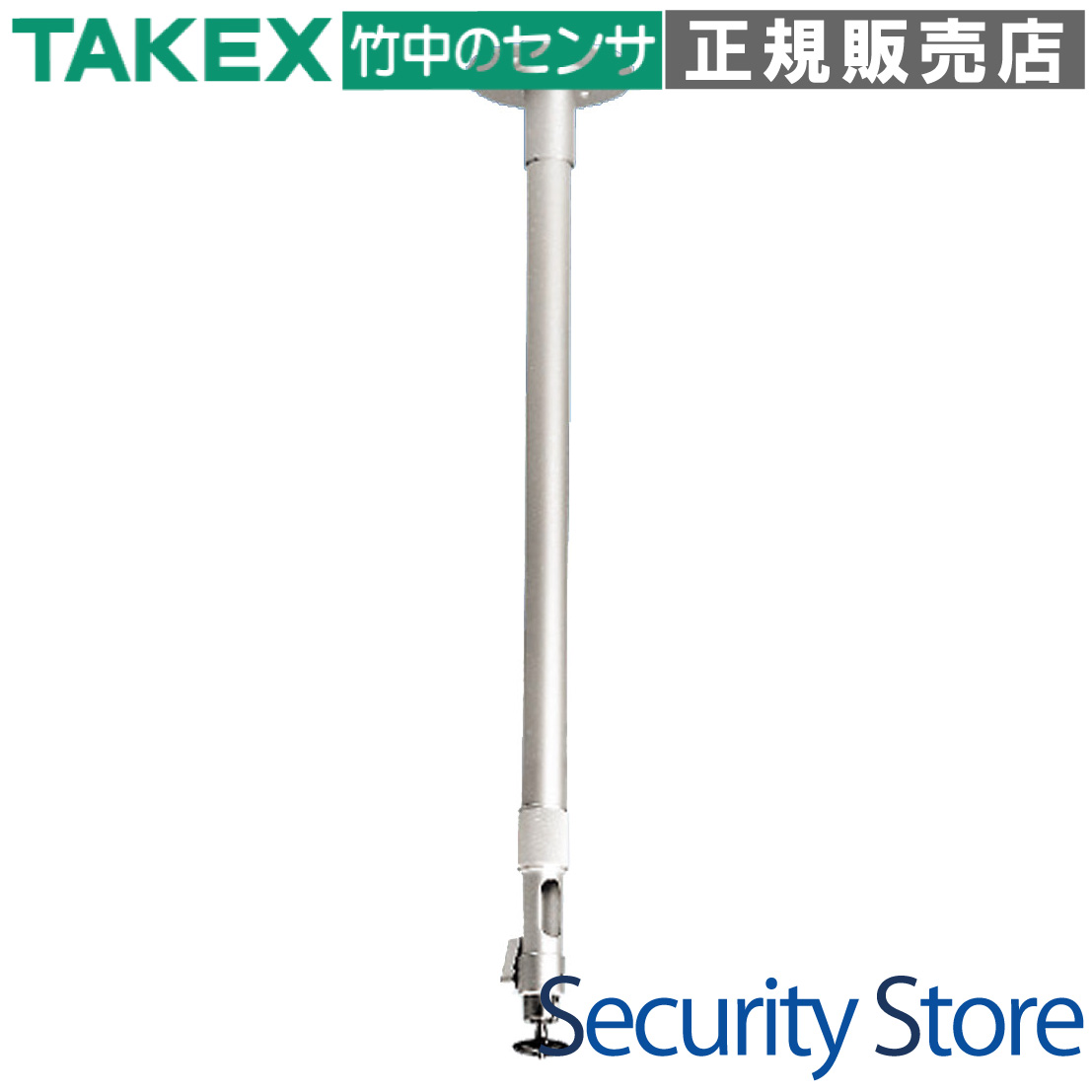

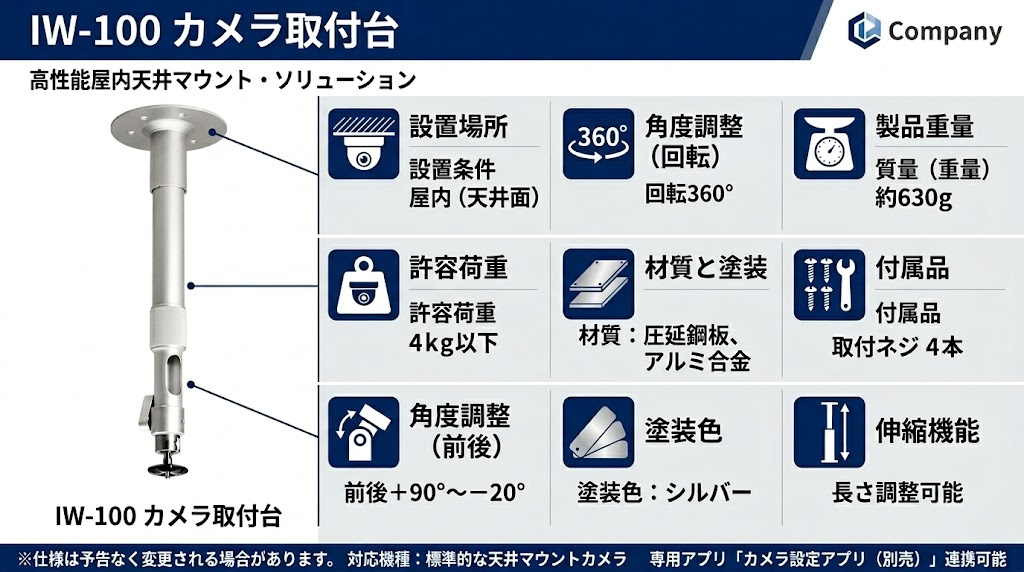

IW-100 カメラ取付台 製品画像

資料ダウンロード

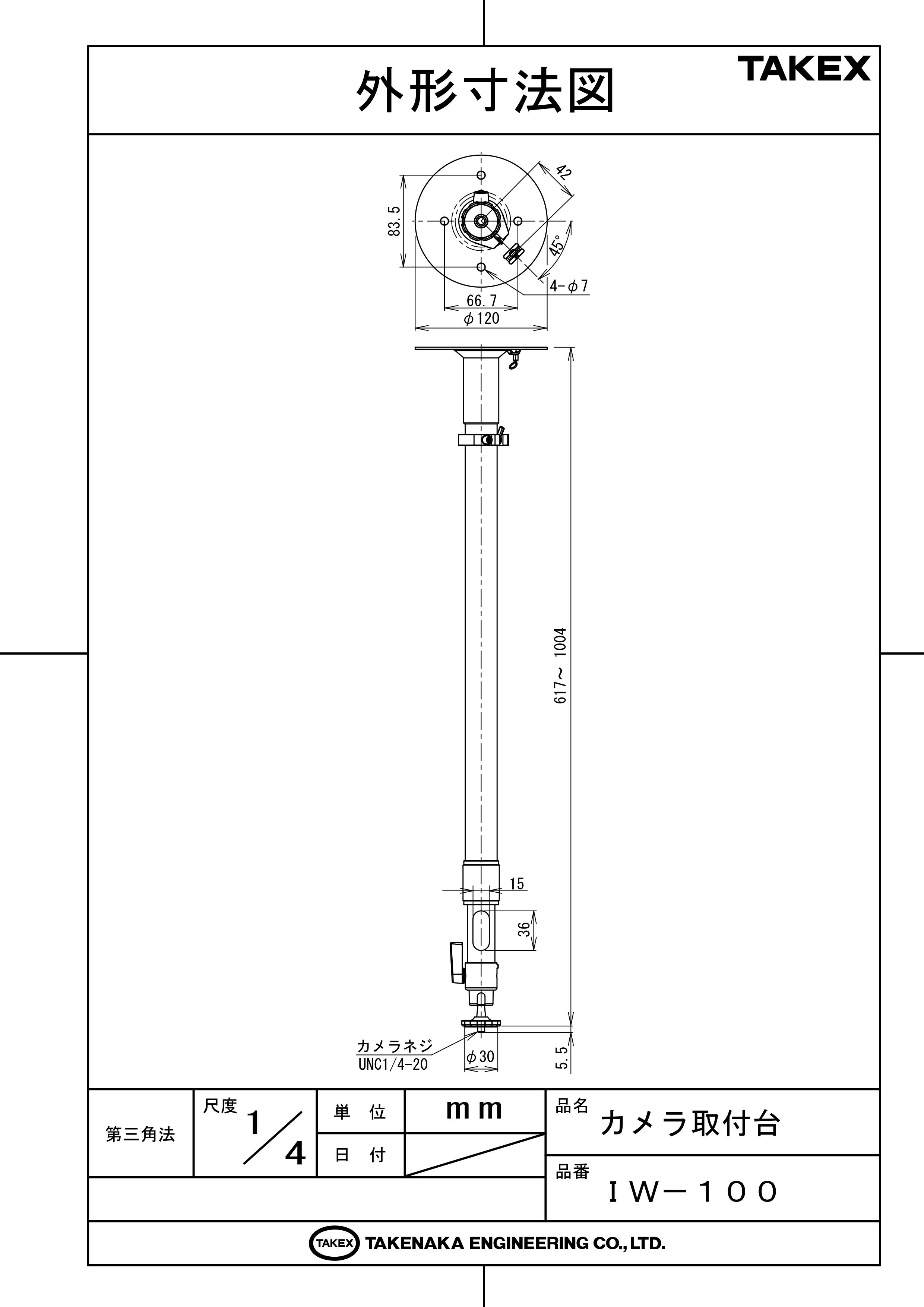

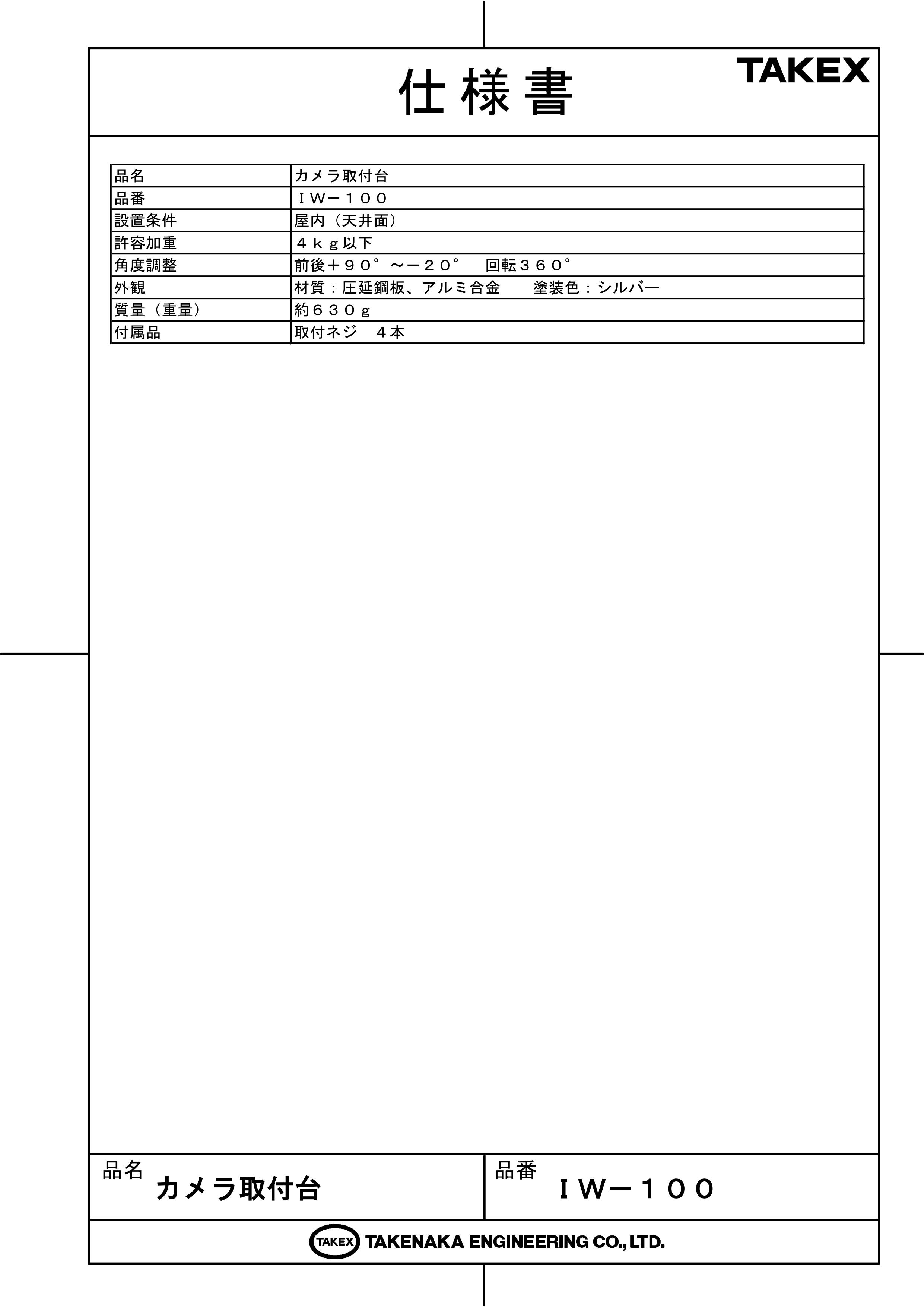

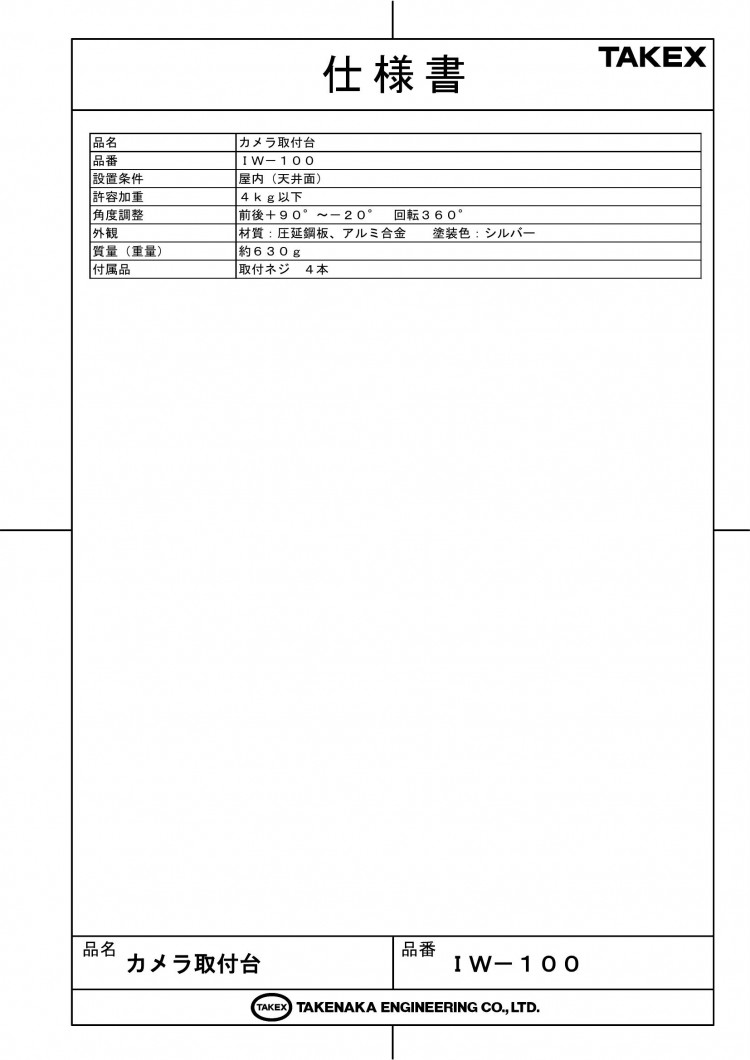

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 商業施設や倉庫などの高天井への設置
  • 店舗内での俯瞰撮影用カメラの固定
  • オフィス・エントランスの監視カメラ設置
  • 配線を隠して美観を保ちたい現場

導入前に確認したいポイント

  • 天井材の強度が4kg以上の荷重に耐えられるか
  • カメラネジ規格がU1/4（標準）であるか
  • ケーブルコネクタがパイプ内を通るサイズか
  • 設置場所の高さに対し、伸縮範囲が適切か

特長

フレキシブルな2段伸縮構造

現場の設置高さに合わせて、全長を617mmから最大1,004mmまで無段階で調整可能です。高天井からカメラを引き下げて設置したい場合や、障害物を避けて視界を確保したい場合に非常に有効です。

4kgまでの高耐荷重設計

圧延鋼板とアルミ合金を組み合わせた堅牢な構造により、最大4kgまでの荷重に対応しています。標準的なドームカメラだけでなく、ハウジングに収納されたボックス型カメラの設置も安心して行えます。

自由度の高い角度調整機能

カメラの向きを垂直方向に+90°から-20°まで調整でき、さらに水平方向には360°の回転が可能です。設置後でも環境の変化に合わせて、狙った監視エリアを正確に捉えることができます。

配線を露出させない隠蔽配線構造

天井取付部からパイプ内部を経由し、カメラ接続部付近までケーブルを通すことができます。パイプ下部には15mm×36mmの長穴が設けられており、コネクタ付きケーブルの通線もスムーズに行え、施工後の美観を損ないません。

多様な取付ピッチに対応

ベース台座（φ120mm）には、83.5mmおよび66.7mmの取付ピッチに対応した孔が設けられています。既存の埋込ボックスや特定の取付金具との互換性が高く、現場での加工作業を軽減します。

高い耐久性と質感のシルバー塗装

本体はシルバー色の塗装が施されており、オフィスや商業施設の天井に馴染みやすい外観となっています。金属製のしっかりとした質感により、業務用設備としての信頼感を提供します。

選定時に評価したい強み

  • 施工性： パイプ内通線により、配線工事が容易かつ美しく仕上がります。
  • 調整幅： 1メートル近い最大長により、高天井でもカメラを適切な位置まで下げられます。
  • 安定性： 4点固定のベースと堅牢な素材により、長尺ながら揺れに強い固定が可能です。
  • 互換性： 標準的なU1/4カメラネジを採用し、多くのメーカーのカメラに適合します。

施工・設置ガイド

設置の際は、まず天井の強度を確認し、必要に応じて補強を行ってください。伸縮調整後は、固定ネジを確実に締め込み、振動などによる緩みがないか確認してください。

確認項目 この製品での考え方・仕様
設置面 屋内天井専用です。壁面への設置は推奨されません。
配線方法 天井取付部の中心孔（φ22mm）からパイプ内を通す隠蔽配線が可能です。
カメラ固定 カメラ底面のネジ穴（U1/4）を使用して固定します。
角度固定 調整後、可動部の固定ネジを締め付けることで強固にロックされます。

製品仕様

項目 内容
品名 カメラ取付台
品番 ＩＷ－１００
設置条件 屋内（天井面）
許容荷重 ４ｋｇ以下
角度調整 前後＋９０°〜－２０° / 回転３６０°
伸縮範囲 ６１７ｍｍ 〜 １,００４ｍｍ（カメラネジ部含まず）
外観材質 材質：圧延鋼板、アルミ合金 / 塗装色：シルバー
質量（重量） 約６３０ｇ
パイプ径 上段 φ２８ｍｍ / 下段 φ２５ｍｍ
ベース台座径 φ１２０ｍｍ
カメラ取付ネジ Ｕ１/４
通線穴サイズ パイプ下部：１５ｍｍ × ３６ｍｍ
取付孔ピッチ ８３.５ｍｍ / ６６.７ｍｍ
付属品 取付ネジ ４本

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。雨水や湿気により腐食する可能性があるため、屋外での使用は避けてください。
Q：最大でどのくらいの長さになりますか？ A：617mmから最大1,004mmの間で長さを調整し、固定して使用することができます。
Q：重いハウジング付きのカメラも取り付けられますか？ A：最大許容荷重は4kgですので、その範囲内であればハウジング付きのカメラも取り付け可能です。
Q：配線をパイプの中に通すことはできますか？ A：はい、可能です。天井取付部からパイプ内部を通し、カメラ付近の長穴（15×36mm）から取り出すことができます。
Q：カメラ固定ネジのサイズを教えてください。 A：一般的なカメラネジ規格である「U1/4」を採用しています。
Q：取り付けにはどのようなネジが必要ですか？ A：製品に取付ネジが4本付属しています。天井の材質（木材、コンクリート等）に合わせて適切なものをご使用ください。
Q：カメラを真下に向けることはできますか？ A：はい、前後方向に+90°の調整が可能なため、垂直真下を向けることが可能です。
Q：パイプの太さはどのくらいですか？ A：上段のパイプ径がφ28mm、下段のパイプ径がφ25mmとなっています。
Q：ベース部分の直径を教えてください。 A：天井に接するベース（台座）の直径は120mmです。
Q：角度調整後に固定することはできますか？ A：はい、可動部の固定ネジを締めることで、設定した角度でしっかりと固定できます。
