カメラ取付台 TAKEX 竹中エンジニアリング [IW-37]

カメラ取付台 TAKEX 竹中エンジニアリング [IW-37]

販売価格: 会員のみ販売

商品詳細

カメラ取付台 天井取付用 伸縮式 アルミ合金製

IW-37 カメラ取付台

IW-37は、監視カメラを天井から吊り下げるためのスタンダードな伸縮式カメラ取付台です。305mmから465mmまでの範囲で長さを自由に調整でき、現場の環境に合わせた最適なアングルを確保できます。アルミ合金を主材とした堅牢かつ軽量な設計で、最大4kgまでのカメラに対応可能です。

  • 型番： IW-37
  • 製品名： カメラ取付台（天井用伸縮式）
  • 伸縮範囲： 305mm 〜 465mm
  • 許容荷重： 4.0kg 以下
  • 主な材質： アルミ合金、鋼板、亜鉛合金
  • 配線対応： パイプ内隠蔽配線対応（長穴あり）

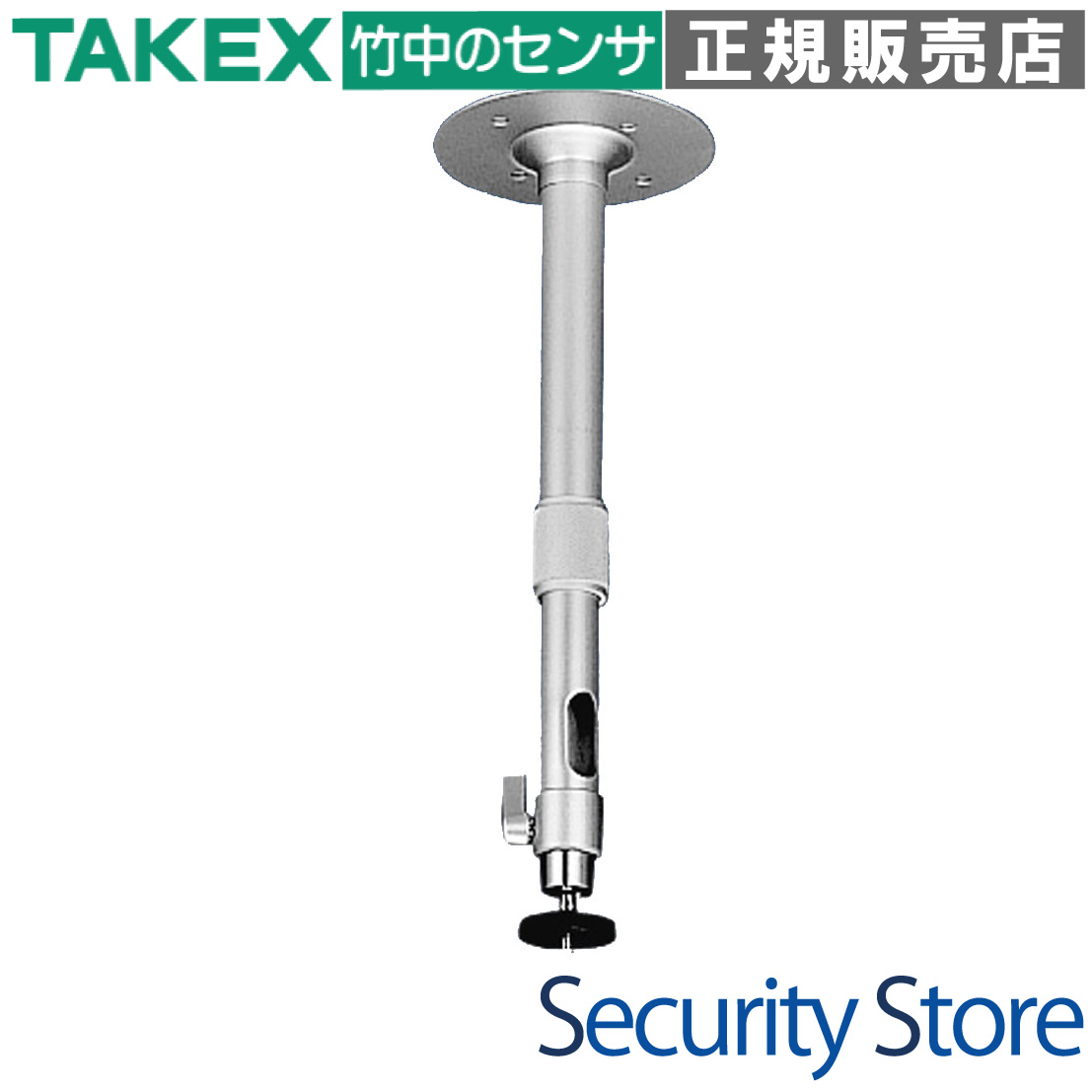

IW-37 カメラ取付台 製品画像

資料ダウンロード

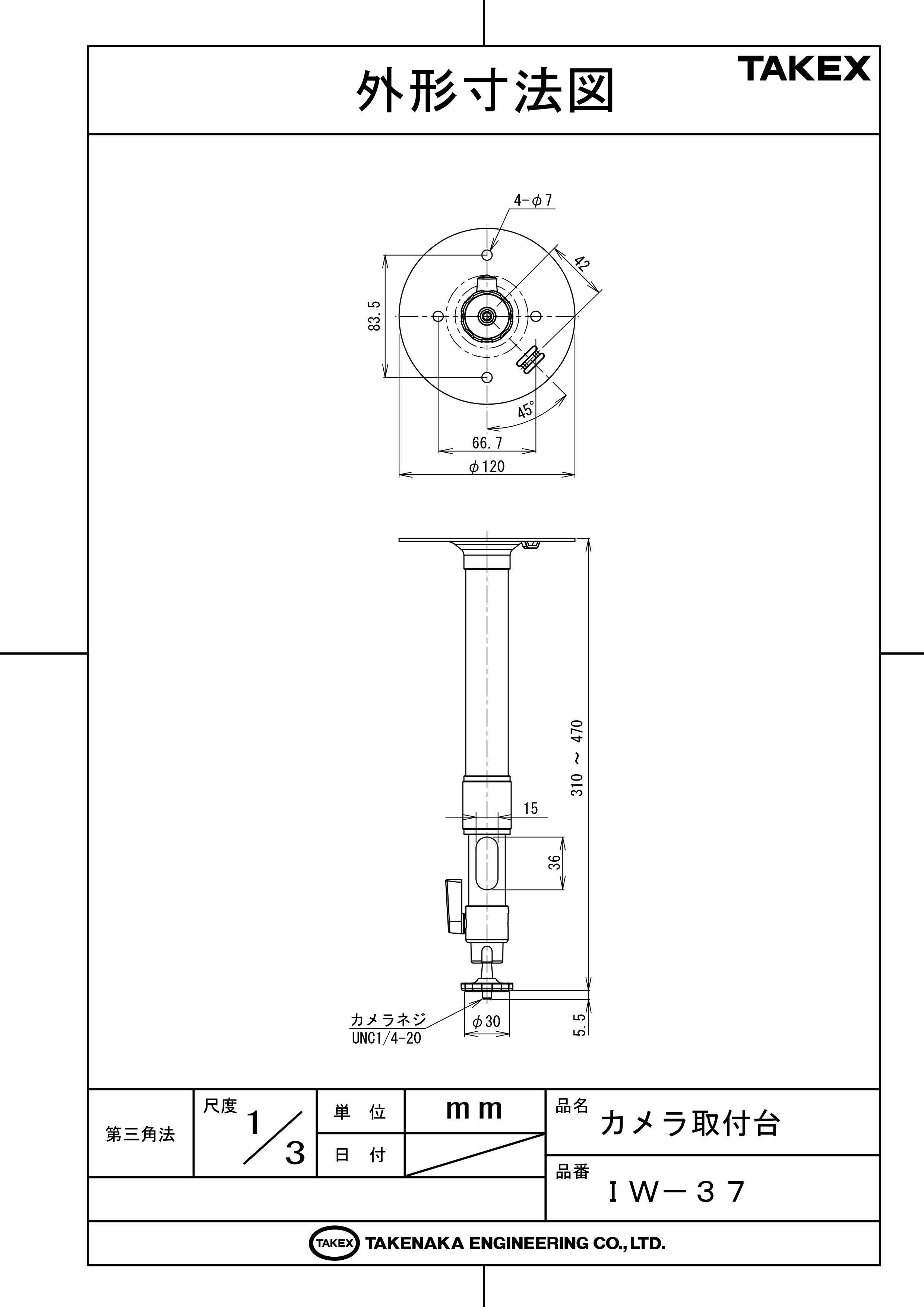

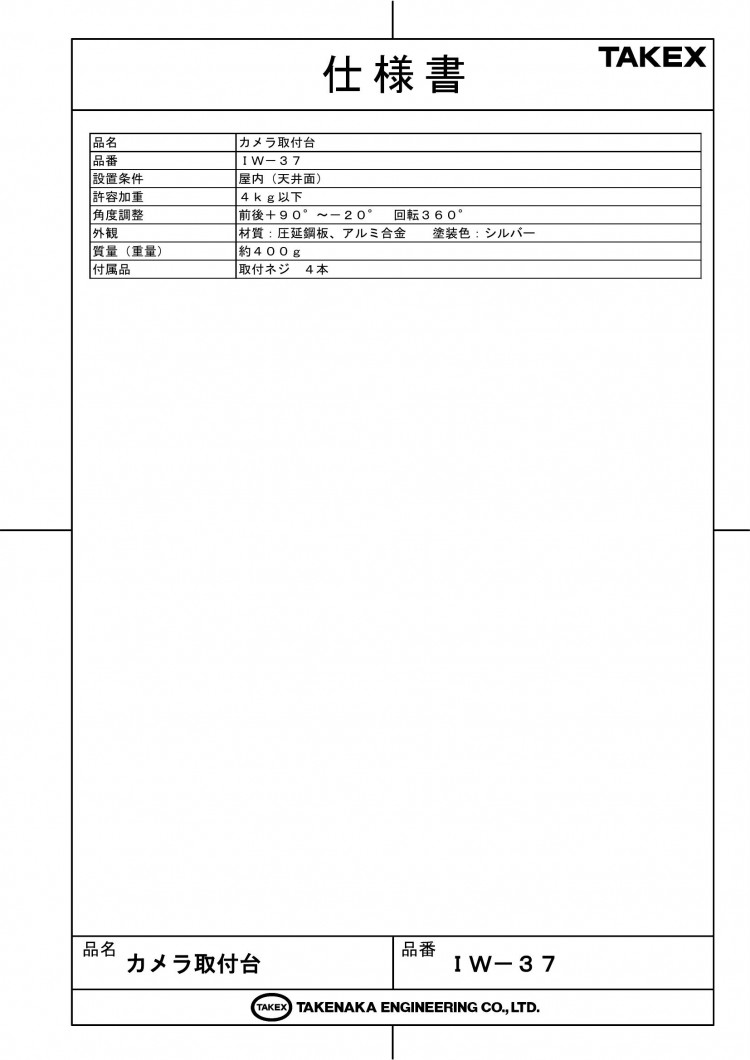

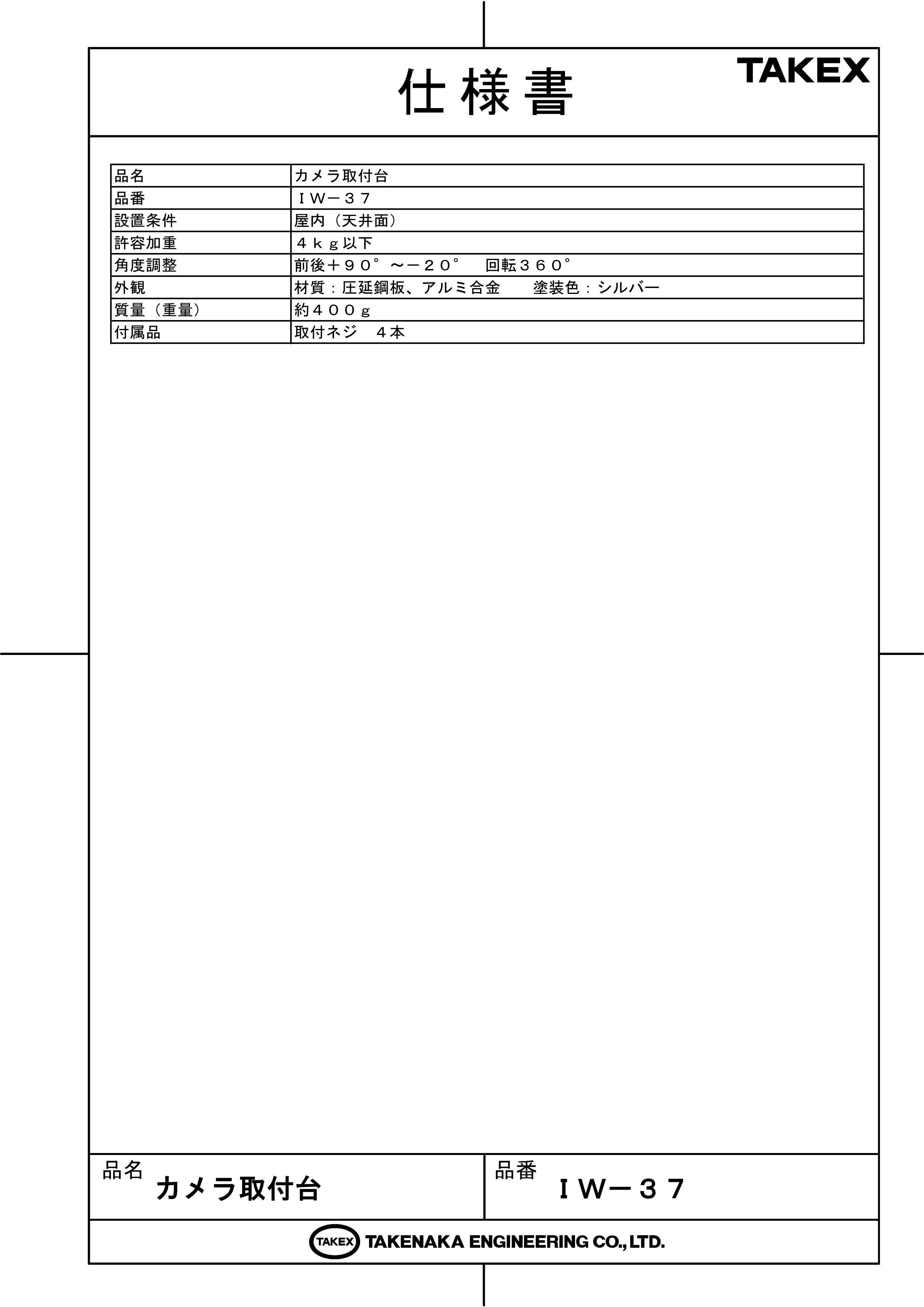

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の天井へのカメラ設置
  • 画角調整のために高さを下げたい場所
  • 配線を露出させたくない美観重視の環境
  • 重量4kg程度までのボックスカメラ・ドームカメラ

導入前に確認したいポイント

  • 天井裏の補強材（軽天・木枠等）の有無
  • カメラとレンズの合計重量が4kg以内か
  • BNCコネクタ等の端子がパイプ側面の穴を通るか
  • 伸縮範囲（305〜465mm）で必要な画角が得られるか

特長

フレキシブルな伸縮調整機能

最短305mmから最長465mmの間で、無段階に長さを調整可能です。天井高が異なる現場でも、この一台で柔軟に対応でき、施工現場での微調整も容易に行えます。

最大4kgの許容荷重に対応

アルミ合金と鋼板を組み合わせた堅牢な構造により、最大4kgまでの機器を支えることができます。大型のボックスカメラやハウジング付きカメラの設置にも適しています。

美観を保つ隠蔽配線構造

パイプ内をケーブルが通過できる構造になっており、天井取付部からパイプ内部を通した隠蔽配線が可能です。また、パイプ下部には15mm×36mmの長穴を備えており、配線の取り出しもスムーズです。

自由度の高い角度調整機構

カメラネジ部には自在継手を備えており、設置後にカメラの方向や角度を細かく調整できます。監視目的に応じた正確なアングル設定をサポートします。

耐久性に優れた材質と表面処理

主材にアルミ合金を採用し、表面には原色アルマイト（白アールサテン）処理を施しています。耐食性に優れるだけでなく、室内のインテリアを損なわない落ち着いた質感を実現しています。

汎用性の高い取付ピッチ

天井固定側のベース台座は径120mm、取付ピッチは83.5mm×66.7mmと汎用的な寸法を採用しています。既存のジャンクションボックス等への対応もしやすい設計です。

選定時に評価したい強み

  • 確かな堅牢性： 4.0kgまでの耐荷重を確保し、中型カメラまで安定して保持。
  • 施工性の良さ： 伸縮式のため現場での長短調整が簡単。
  • 配線処理の容易さ： 側面の長穴により、コネクタ付きケーブルの取り回しがしやすい。
  • 標準規格対応： U-1/4カメラネジ採用で、メーカーを問わず多くのカメラに対応。

施工・設置ガイド

確実な運用のため、以下の手順・注意点をご確認ください。

  • 固定の確保： 本体質量は約380gですが、カメラ重量とレバー比を考慮し、必ず天井裏の補強材がある位置に4箇所のネジ（φ7mm穴用）で固定してください。
  • 配線準備： 隠蔽配線を行う際は、事前にケーブルのコネクタサイズがパイプ内の径や側面の長穴（15×36mm）を通過できるか確認してください。
  • 角度調整： カメラ取付後、ネジの締まりを確認しながら最終的な画角調整を行ってください。
確認項目 この製品（IW-37）での考え方
設置対象 天井面。壁面取付には適していません。
カメラネジ規格 U-1/4。一般的なカメラ用ネジ規格です。
ケーブルの露出 パイプ内を通すことで最小限に抑えることが可能です。
最大伸長時 465mmまで伸ばせますが、その分根本への負荷が高まるため強固な固定が必要です。

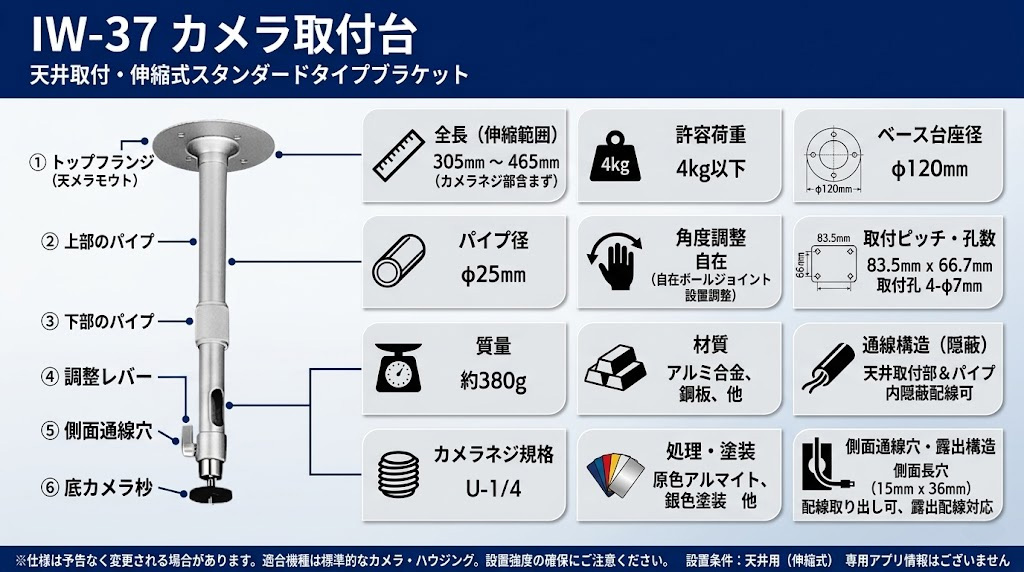

製品仕様

項目 内容
品名・型番 IW-37
設置条件 天井用（伸縮式）
材質 アルミ合金、鋼板、亜鉛合金 他
表面処理 原色アルマイト（白アールサテン）、銀色塗装、クロームメッキ 他
質量 約 380g
全長（伸縮範囲） 305mm 〜 465mm（カメラネジ部含まず）
パイプ径 φ25mm
ベース台座径 φ120mm
カメラネジ U-1/4
取付孔（天井側） 4-φ7mm
取付ピッチ 83.5mm × 66.7mm
中心孔（通線用） φ22mm
許容荷重 4.0kg 以下
角度調整 自在
通線構造 パイプ内部およびパイプ下部長穴（15mm × 36mm）

FAQ

Q：どのメーカーのカメラでも取り付けられますか？ A：一般的なカメラ用ネジ規格である「U-1/4」を採用しているカメラであれば、多くの機種が取り付け可能です。
Q：最大で何キロまでのカメラを載せられますか？ A：許容荷重は4.0kg以下となっています。カメラとレンズの合計重量がこれを超えないようにしてください。
Q：屋外で使用することは可能ですか？ A：本製品は主に屋内での使用を想定した材質および仕上げとなっています。雨水が直接かかる環境での使用は避けてください。
Q：長さを最短にした場合、どのくらいになりますか？ A：最短で305mm（カメラネジ部含まず）となります。
Q：配線用の穴のサイズを教えてください。 A：パイプ下部の長穴は15mm×36mm、天井取付面の中央孔はφ22mmです。標準的なBNCコネクタ等であれば通過可能です。
Q：壁面に取り付けることはできますか？ A：本製品は天井吊下げ専用の構造となっております。壁面への取り付けは強度の保証ができないため推奨されません。
Q：角度調整はどのように行いますか？ A：先端の自在継手部分で角度を調整し、固定します。施工時に最適な画角に合わせて締め付けてください。
Q：材質は何でできていますか？ A：軽量で錆に強いアルミ合金をメインに、強度の必要な箇所には鋼板や亜鉛合金を使用しています。
Q：取付ネジは付属していますか？ A：天井への取付ネジ（アンカーや木ネジ等）は、設置場所の材質に合わせて別途ご用意いただく必要があります。本体の取付穴はφ7mmです。
Q：伸縮の固定はどのようにしますか？ A：パイプ部分のスライド機構を調整後、固定ネジを締めることでしっかりと長さを保持できます。
