カメラ取付台　天井取付タイプ天井取付タイプ TAKEX 竹中エンジニアリング [IW-31]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）カメラ取付台天井・壁面両用耐荷重4kg

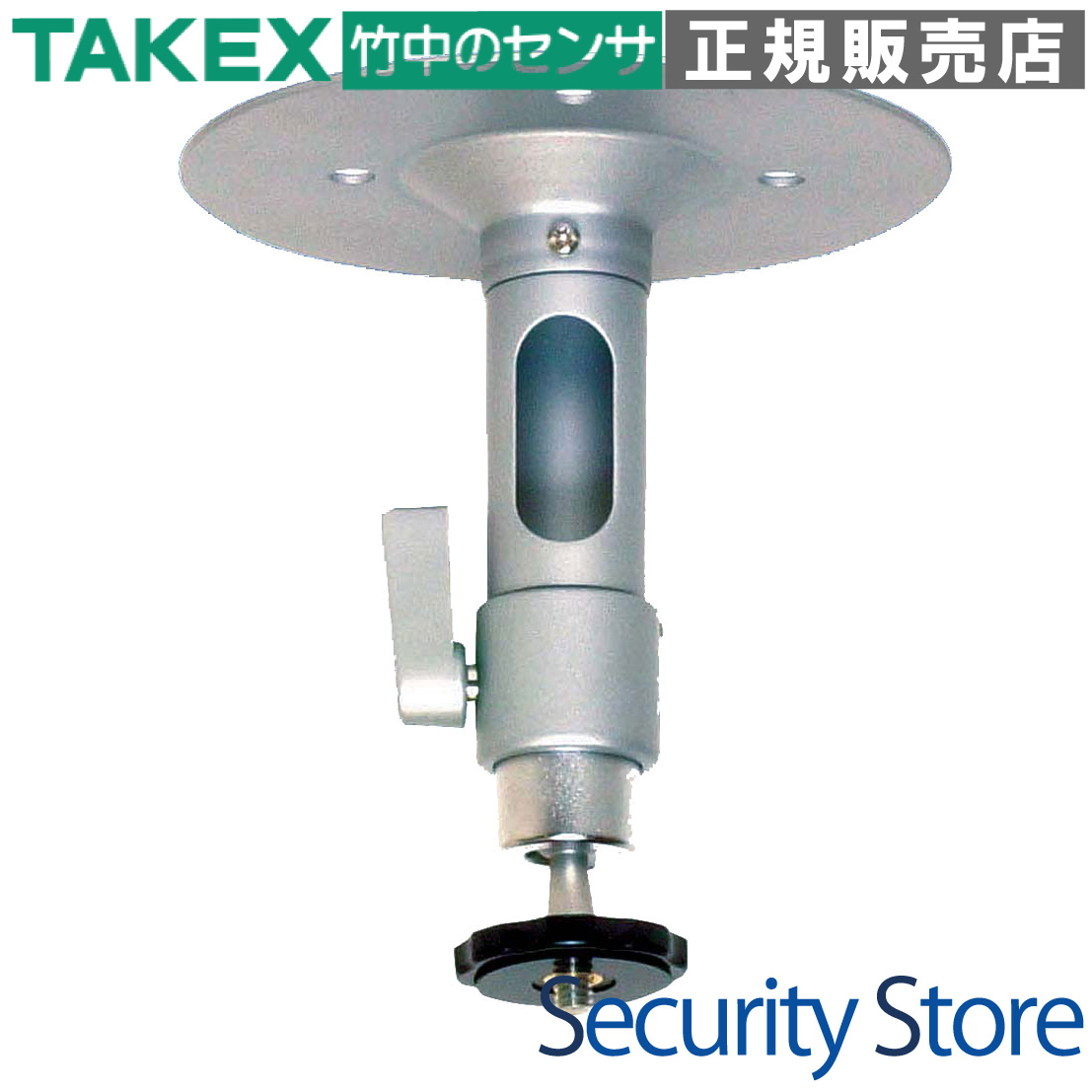

IW-31 カメラ取付台天井・壁面取付対応ショートタイプ

IW-31は、天井および壁面への取り付けに柔軟に対応する、伸縮なしのショートタイプカメラブラケットです。全長130mmのコンパクト設計ながら最大4kgの荷重を支える堅牢性を備えており、オフィスや店舗など威圧感を与えたくない環境での監視カメラ設置に最適です。

型番： IW-31
製品名： カメラ取付台天井取付タイプ
設置方式： 天井・壁面両用（固定長130mm）
主な用途： CCTVカメラ、ハウジングの固定・保持
材質： 圧延鋼板、アルミ合金（銀色塗装）
最大荷重： 4kg

資料ダウンロード

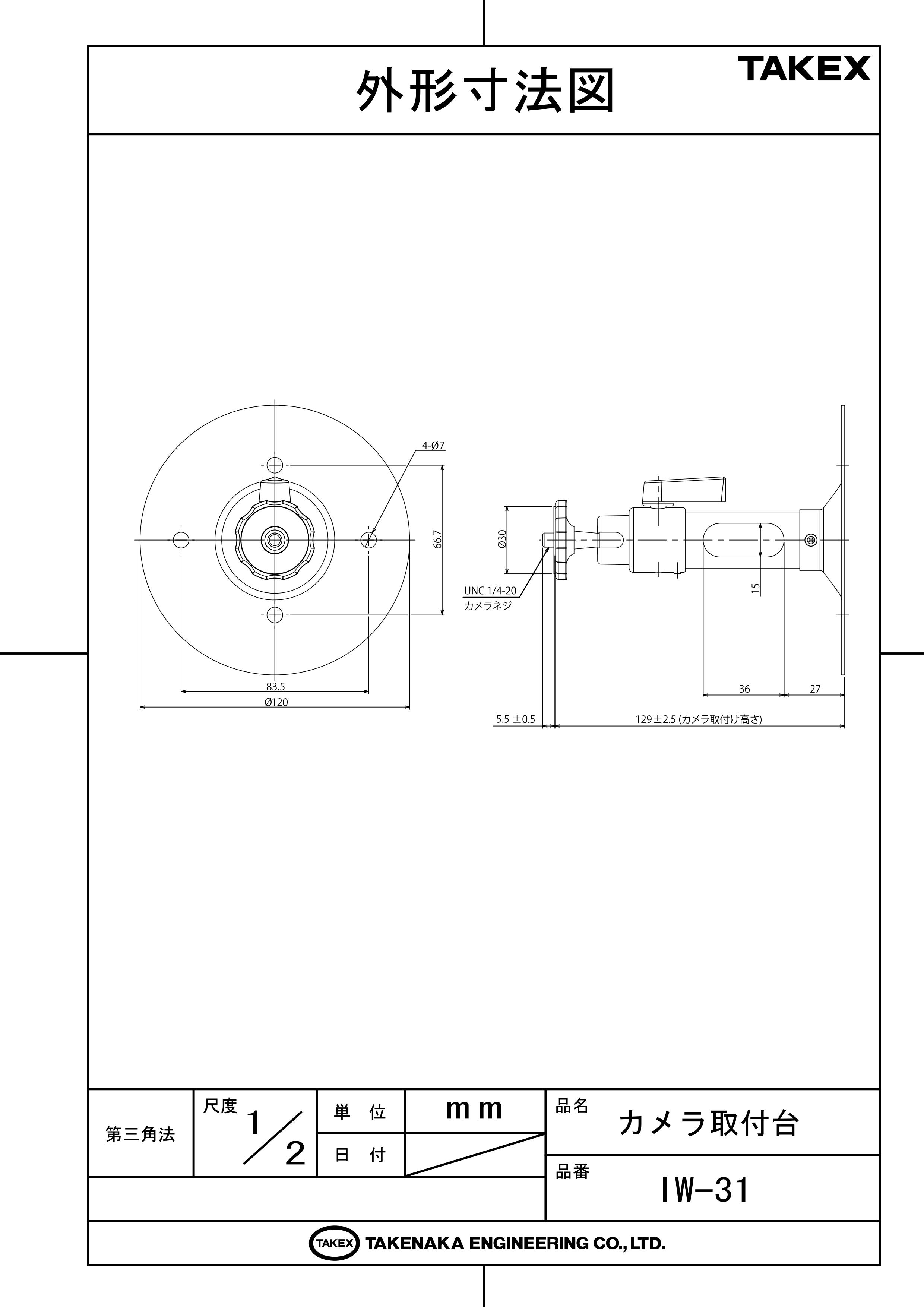

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

天井高が低い場所へのカメラ設置
壁面からのカメラ突出を抑えたい場合
屋内店舗やオフィス等の目立たせたくない環境
重量のあるハウジングを併用する設置

導入前に確認したいポイント

設置場所の強度が4kg以上に耐えられるか
ケーブルのコネクタが側面穴（15×36mm）を通るか
カメラ側ネジ穴がU1/4（三脚ネジ）規格か
取付ピッチ（83.5×66.7mm）が確保できるか

特長

天井・壁面どちらにも設置可能な両用設計

IW-31は天井取付用としてだけでなく、壁面への設置も公式にサポートしています。設置環境に合わせて柔軟に取付場所を選択できるため、現場ごとの設計変更にもスムーズに対応可能です。

威圧感を抑える全長130mmのショートボディ

ブラケット自体の全長を130mmに抑えたショートタイプです。カメラを天井や壁面に近接させて設置できるため、室内の景観を損なわず、被写体への威圧感を軽減したスマートな監視体制を構築できます。

最大4kgの搭載荷重を実現する堅牢な構造

主要素材に圧延鋼板とアルミ合金を採用。自重約240gと軽量ながら、最大4kgまでの荷重に耐える強度を確保しています。一般的なネットワークカメラはもちろん、VCH-90などの大型ハウジングを組み合わせた構成でも安定した保持が可能です。

360度回転と広角チルトによる自在な画角調整

パン（回転）360度、チルト（前後）+90°〜-20°という広い可動範囲を持っています。設置後の細かな角度調整が容易で、死角のない最適な画角を確実に捉えることができます。

隠蔽・露出の両方に対応した高度な通線設計

ベース中央にはφ22mmの通線孔を備え、天井や壁内からの隠蔽配線が可能です。また、本体側面には15mm×36mmの長穴を設けており、配管やモールを用いた露出配線にも対応。現場の施工条件を選びません。

標準的なU1/4カメラネジ採用による高い汎用性

カメラ取付部には、世界的に標準的な三脚ネジ規格（U1/4）を採用しています。特定メーカーに縛られることなく、国内外の多くのCCTVカメラやセンサー機器をそのまま装着できる高い汎用性を誇ります。

    選定時に評価したい強み
    施工性の高さ： 側面配線穴と中央配線孔を併せ持ち、リニューアル工事にも最適。
耐久性： 圧延鋼板とアルミ合金のハイブリッド仕様による長期間の安定性。
コンパクトさ： ショートタイプのため、狭いスペースや低い天井でも設置自由度が高い。
メーカー信頼性： センサー・セキュリティ機器の国内大手TAKEX製による信頼感。



施工・設置ガイド

本製品のベース台座径はφ120mmです。4カ所の取付孔（φ7mm）を使用して、設置面に確実に固定してください。配線処理については、コネクタ形状が大きい場合はあらかじめ配線を通してから成端作業を行うと、施工がよりスムーズになります。

確認項目	この製品での考え方
設置方向	天井、または垂直な壁面に対応
配線方法	設置面からの隠蔽配線、または側面長穴からの露出配線
対応荷重	4kg以下（ハウジング等を含む合計重量）
伸縮機能	なし（130mm固定ショートタイプ）

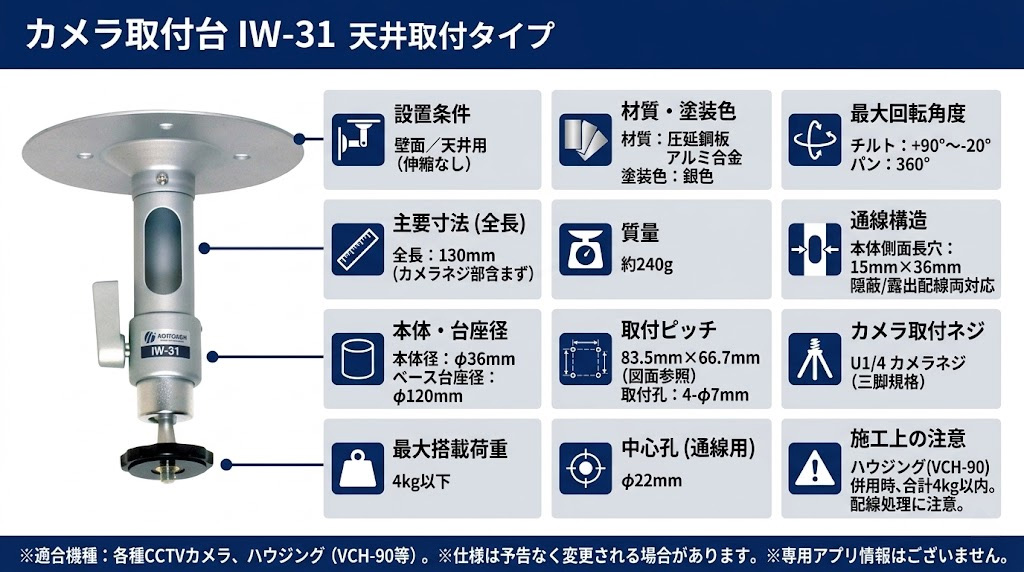

製品仕様

項目	内容
品名・型番	IW-31
設置条件	壁面／天井用（伸縮なし）
材質	圧延鋼板、アルミ合金
塗装色	銀色
質量	約240g
適合機種	各種CCTVカメラ、ハウジング（VCH-90等）
全長	130mm（カメラネジ部含まず）
本体径	φ36mm
ベース台座径	φ120mm
カメラ取付ネジ	U1/4 カメラネジ（三脚ネジ規格）
取付孔（固定側）	4-φ7mm（ピッチ：83.5mm × 66.7mm）
中心孔（通線用）	φ22mm
最大搭載荷重	4kg
最大回転角度	前後（チルト）：+90° 〜 -20° 回転（パン）：360°
通線構造	本体側面に長穴（15mm × 36mm）あり

FAQ

Q：壁面にも取り付け可能ですか？ A：はい、天井だけでなく壁面への取り付けにも対応しています。

Q：耐荷重は何kgまでですか？ A：最大4kgまでとなります。カメラ本体とハウジング等の合計重量をご確認ください。

Q：配線を隠すことはできますか？ A：はい、ベース中央にφ22mmの孔がありますので、天井や壁の中へ配線を隠すことが可能です。

Q：屋外で使用できますか？ A：材質は圧延鋼板とアルミ合金ですが、主に屋内または直接雨のかからない環境での使用を想定した製品です。

Q：カメラの向きは自由に調整できますか？ A：はい、パン方向は360度、チルト方向は+90°〜-20°の範囲で自在に調整可能です。

Q：ブラケットの長さを伸ばすことはできますか？ A：本製品は130mm固定のショートタイプです。伸縮機能はありません。

Q：取付ネジの規格を教えてください。 A：一般的なカメラや三脚で使われている U1/4 カメラネジ規格です。

Q：側面からケーブルを出すことはできますか？ A：はい、本体側面に15mm×36mmの長穴がありますので、そこから露出配線を出すことができます。

Q：ハウジング VCH-90 を取り付けられますか？ A：はい、VCH-90は適合機種に含まれております。重量バランスに注意して固定してください。

Q：設置用のボルトやネジは付属していますか？ A：カメラ固定用のネジは付属していますが、設置面（壁・天井）への固定用ネジは設置場所の材質に合わせて別途ご用意ください。
