TAKEX（竹中エンジニアリング）赤外線センサー対向型ビーム屋内埋込型

PB-30SU 赤外線センサー近赤外線ビーム遮断方式(対向型)(屋内30m用・埋込型)

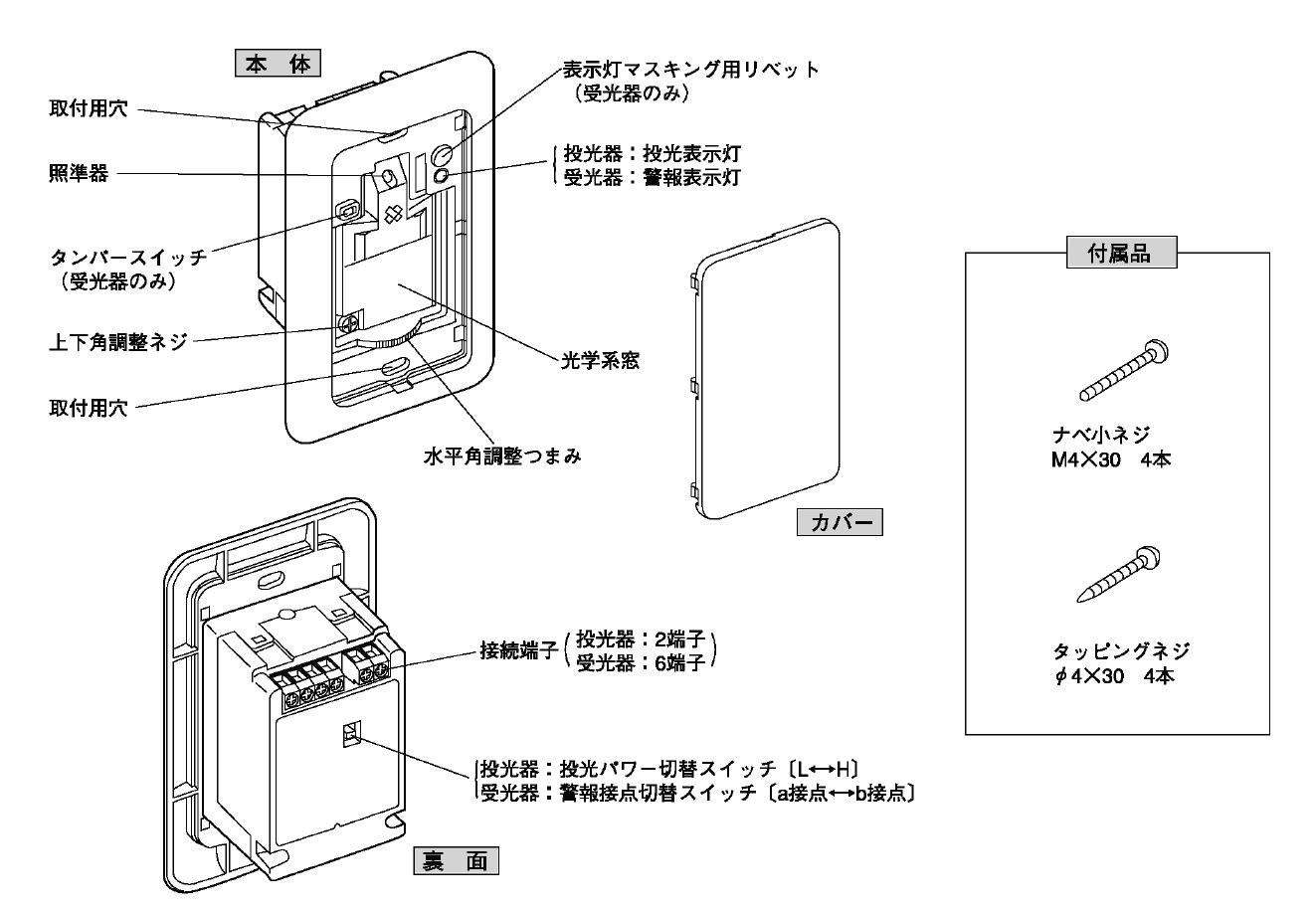

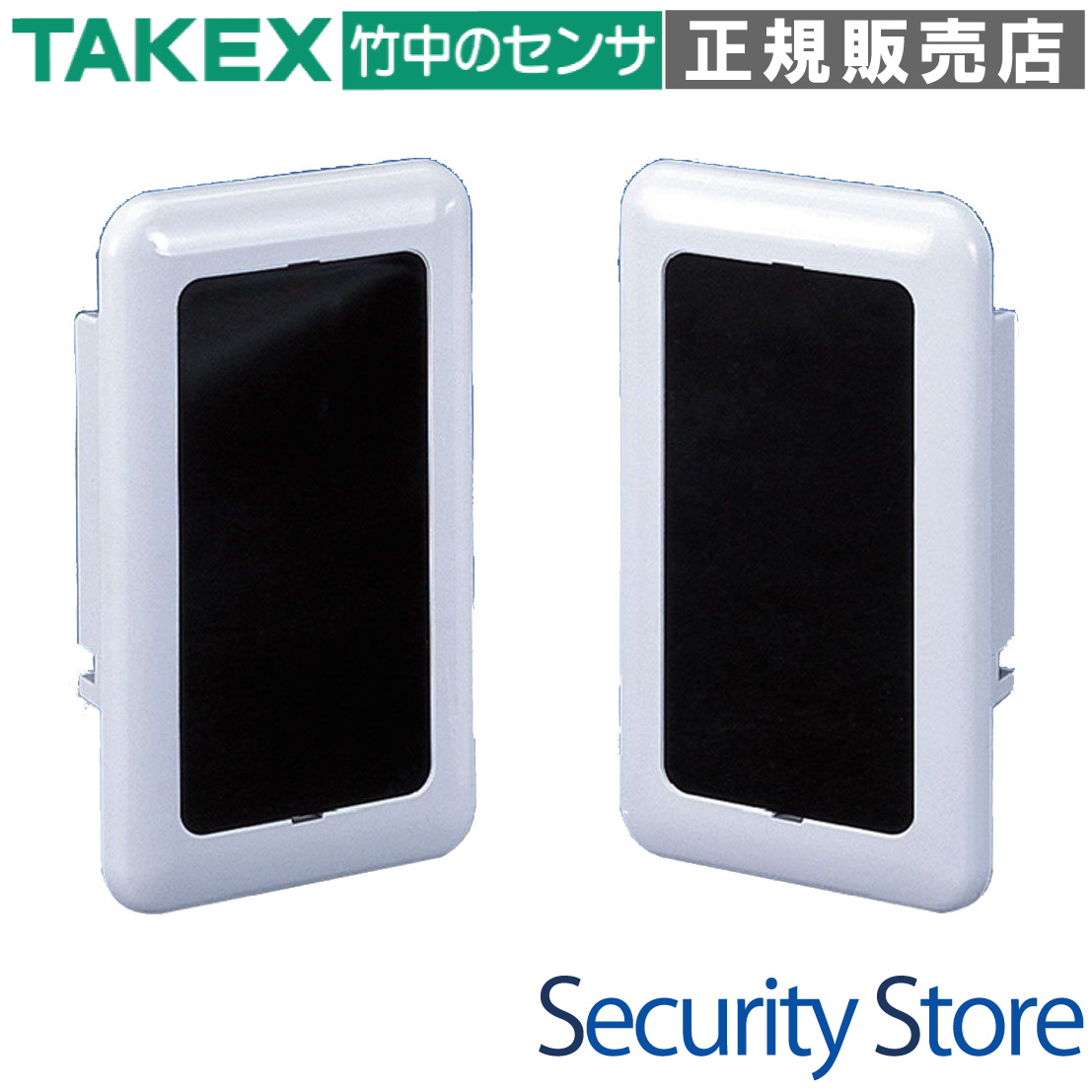

市販の1個用スイッチボックスに適合し、壁面埋込設置が可能な屋内用赤外線センサーです。突出わずか7mmの薄型設計で、インテリアを損なわず高度なセキュリティを実現します。

型番： PB-30SU
方式： 近赤外線パルスビーム遮断方式（対向型）
警戒距離： 屋内30m以内
設置方法： 壁面埋込（1個用スイッチボックス適合）
電源： DC 10V 〜 30V（無極性）

資料ダウンロード

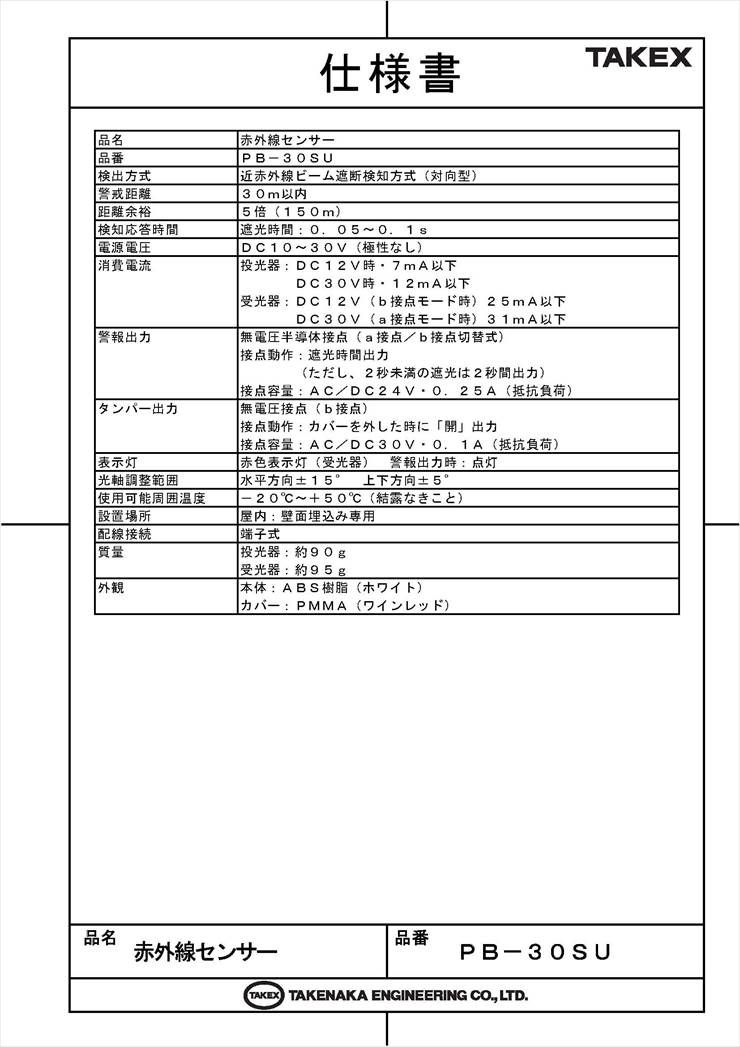

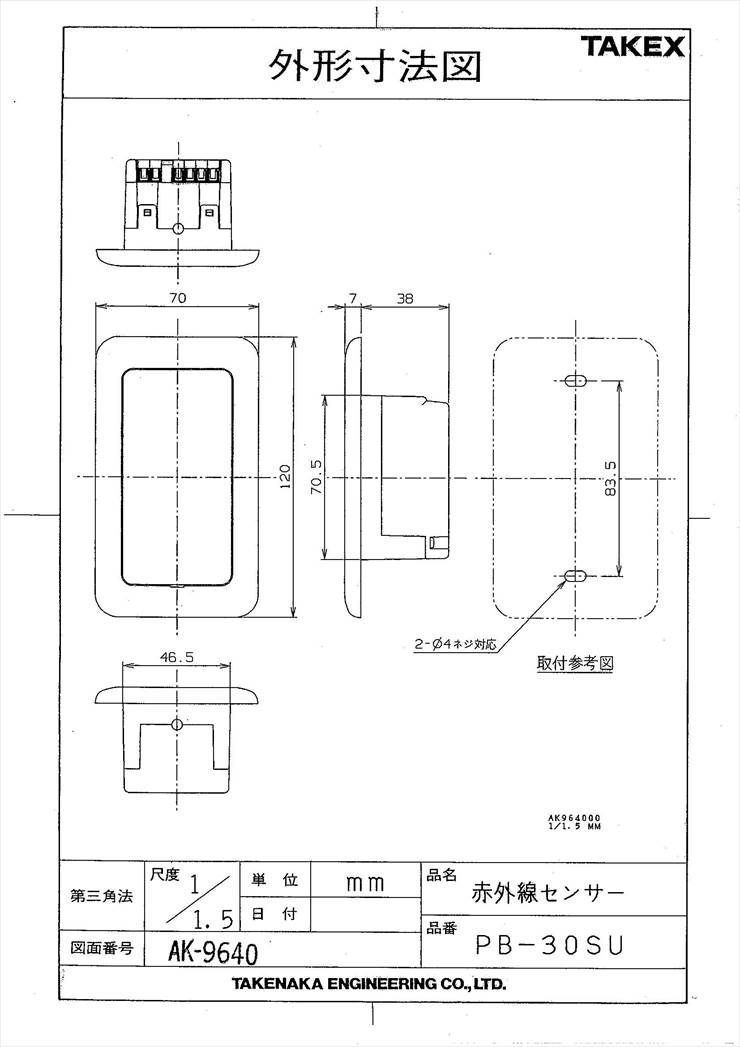

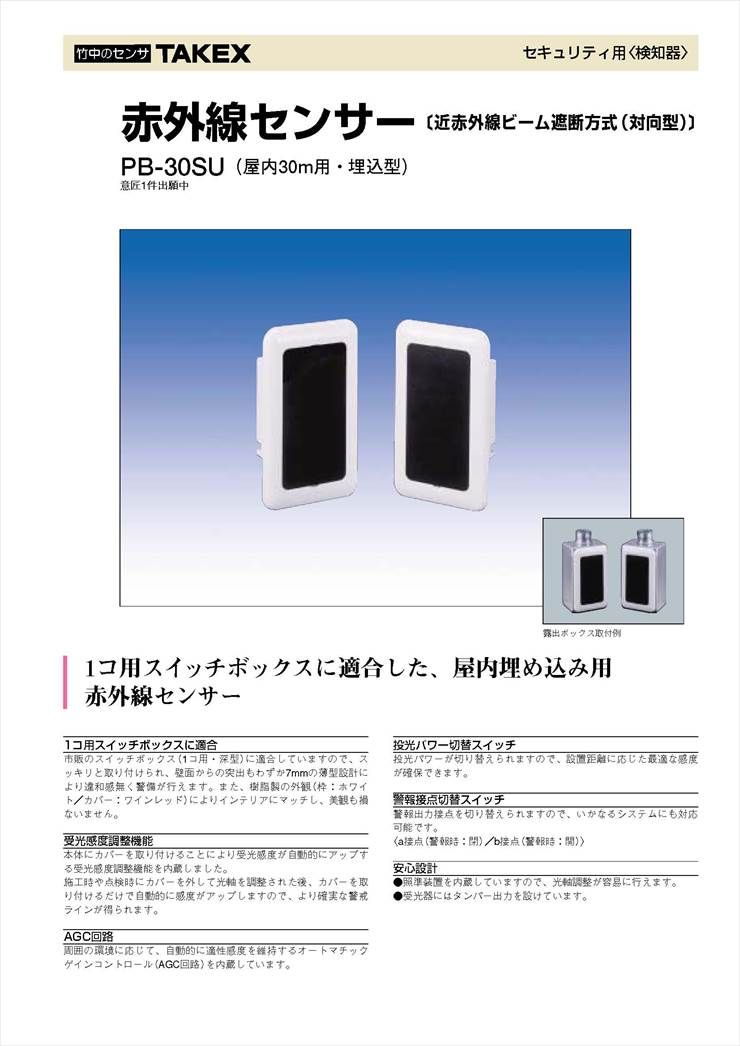

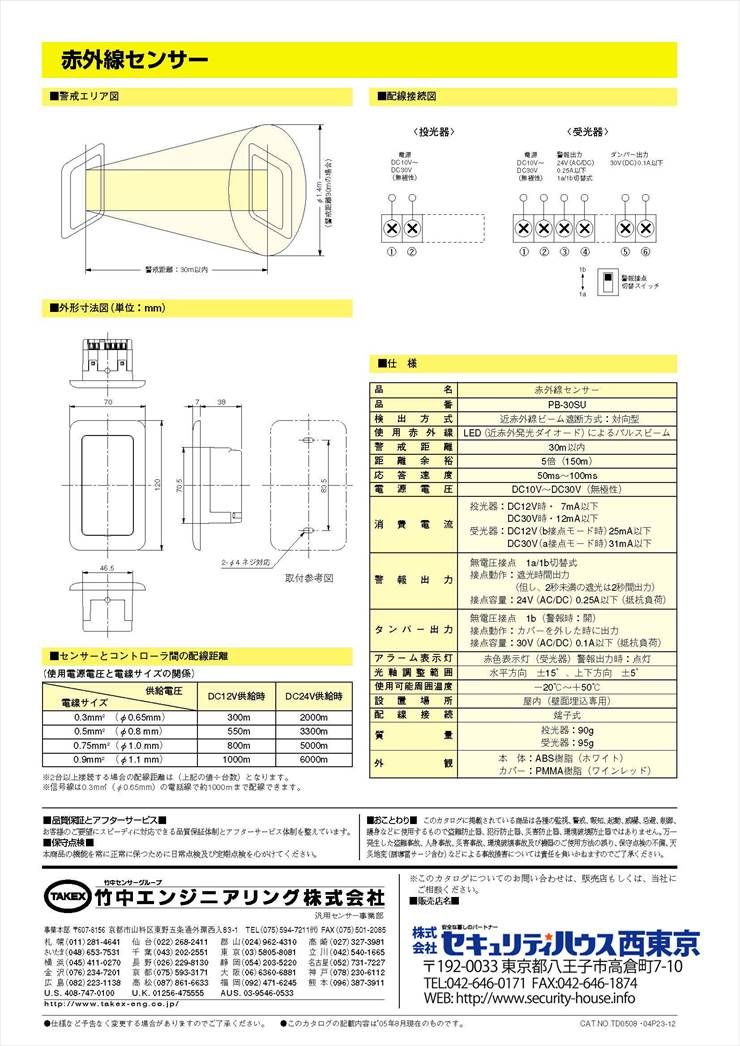

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・ホテルの廊下やエントランス
美術館・ギャラリーの通路監視
露出型センサーを避けたい意匠重視の空間
最大30mまでの長距離直線警戒

導入前に確認したいポイント

壁内に40mm以上の奥行きが必要（埋込部）
屋外では使用できません（屋内専用）
電源配線（DC10〜30V）の敷設が可能か
投光器と受光器が対向で設置できるか

特長

1コ用スイッチボックスに完全適合

市販の1個用スイッチボックス（深型）に適合するよう設計されています。壁面からの突出はわずか7mmと極めて薄く、ホワイトの枠とワインレッドのカバーにより、あらゆるインテリアに違和感なく溶け込みます。警備機器の存在感を抑えたい現場に最適です。

メンテナンス性を高める「受光感度調整機能」

本体にカバーを取り付けることで、受光感度が自動的にアップする独自の調整機能を内蔵しています。施工時にはカバーを外した状態で精密に光軸を合わせ、カバー装着後に感度余裕を確保する仕組みとなっており、長期にわたって安定した運用をサポートします。

環境変化に強いAGC回路とパルス方式

周囲の明るさや環境変化に応じて、自動的に適正な感度を維持するオートゲインコントロール（AGC回路）を搭載。また、特定のパルス周期で動作するパルスビーム方式により、照明や太陽光などの外乱光による誤動作を最小限に抑えます。

    選定時に評価したい強み
    5倍の距離余裕： 警戒距離30mに対し、150m分（5倍）の感度余裕を設計。埃や霧による影響を軽減。
柔軟なシステム対応： 警報出力をa接点/b接点で切り替え可能。既存のセキュリティシステムを問いません。
施工のしやすさ： 照準装置内蔵で、埋込型ながら光軸調整がスムーズに行えます。
高い信頼性： 受光器にタンパー出力を標準装備。不正なカバー開放を検知可能です。



施工・設置ガイド

安定した動作を確保するため、以下のガイドラインに従って設置してください。

項目	内容・推奨事項
取付高さ	床上 80cm 〜 100cm（歩行者の胴体検知を目的とした標準値）
設置距離	10m以下は投光パワー「L」、10m〜30mは「H」に設定
光軸調整範囲	水平方向：±15° / 上下方向：±5°（調整ネジ・つまみにて設定）
配線距離（DC12V）	0.3mm?：300m / 0.5mm?：550m / 0.75mm?：800m まで

製品仕様

項目	内容
品番	PB-30SU
検出方式	近赤外線ビーム遮断方式 (対向型)
警戒距離	30m以内
距離余裕	5倍(150m)
検知応答時間	遮光時間:0.05?0.1秒以上
電源電圧	DC10V〜30V(極性なし)
消費電流	投光器:DC12V時・7mA以下 / DC30V時・12mA以下受光器:DC12V(b接点モード時)25mA以下 / DC30V(a接点モード時)31mA以下
警報出力	無電圧半導体接点(a接点/b接点切替式) 接点動作:遮光時間出力(但し、2秒未満の遮光は2秒間出力) 接点容量:AC/DC24V・0.25A(抵抗負荷)
タンパー出力	無電圧接点(b接点) 接点動作:カバーを外した時に「開」出力接点容量:AC/DC30V・0.1A(抵抗負荷)
表示灯	赤色表示灯(受光器) 警報出力時:点灯
光軸調整範囲	水平方向 ±15°、上下方向 ±5°
使用可能周囲温度	-20℃〜+50℃(結露なきこと)
設置場所	屋内:壁面埋込専用
配線接続	端子式（M3スクリュー）
質量	投光器:約90g / 受光器:約95g
外観	本体：ABS樹脂（ホワイト） / カバー：PMMA樹脂（ワインレッド）

FAQ

Q：屋外で使用することは可能ですか？ A：いいえ、本製品は屋内専用です。雨水がかかる場所や屋外環境では使用しないでください。

Q：どのようなスイッチボックスに適合しますか？ A：市販の1個用スイッチボックス（深型）に適合します。埋込部には40mm以上の奥行きが必要です。

Q：電源の極性はありますか？ A：いいえ、無極性（極性なし）仕様ですので、DC10V〜30Vの範囲内であれば配線ミスを気にせず接続可能です。

Q：警報接点のa接点とb接点はどのように使い分けますか？ A：接続する警備システムやコントローラの仕様に合わせて選択してください。一般的にセキュリティ用途では、断線監視を兼ねるためb接点が多用されます。

Q：光軸調整の方法を教えてください。 A：内蔵の照準器（のぞき窓）で相手側を視認して粗調整を行い、受光器の警報表示灯（赤）が消灯するように微調整を行います。

Q：カバーを付けると感度が変わるのはなぜですか？ A：施工時の光軸調整をより精密に行うため、カバーを外した状態では意図的に感度を下げてあります。カバーを装着することで感度が自動的に上がり、安定運用に必要な余裕が生まれます。

Q：霧や埃がある環境でも検知できますか？ A：警戒距離の5倍にあたる150m分の感度余裕を持たせているため、ある程度の埃や空気の汚れがあっても安定して動作します。

Q：投光パワーの「L」と「H」はどう使い分けますか？ A：投光器と受光器の距離が10m以下の場合は「L」、10mを超え30mまでは「H」に設定してください。

Q：タンパー出力とは何ですか？ A：受光器のカバーが不正に外された際に、異常信号を出力する機能です。いたずら防止に役立ちます。

Q：配線距離はどれくらいまで伸ばせますか？ A：DC12V使用時、0.5mm?（φ0.8mm）の電線であれば、最大約550mまで配線可能です。
