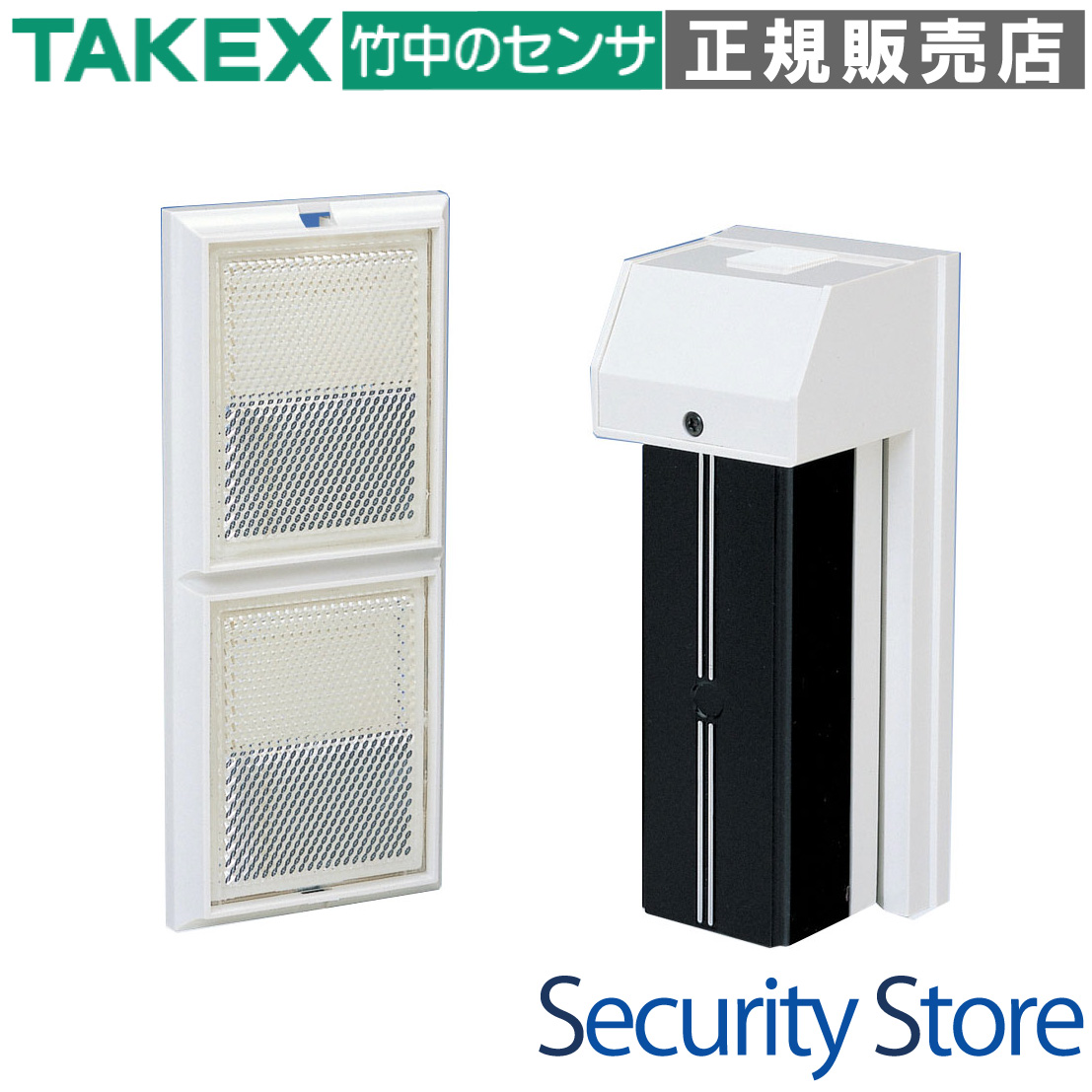

TAKEX（竹中エンジニアリング）赤外線センサー反射型（片側配線）屋内10m用

PR-10BA 赤外線センサー（反射型）・屋内10m用

投光部と受光部を一体化した反射型システムにより、センサー本体側のみの配線で運用可能な屋内用赤外線センサーです。最大10mの警戒距離をカバーし、水平方向180°の調整機構を備えているため、施工コストの削減と柔軟な設置環境への対応を両立します。

型番： PR-10BA
製品名： 赤外線センサー（反射型）・屋内10m用
検出方式： 近赤外線ビーム遮断方式（反射型）
最大警戒距離： 屋内 10m（1m〜10mの範囲で調整可能）
電源電圧： DC10.5V 〜 30V（無極性）
特徴： 片側配線、光軸調整±90°、動作確認LED搭載

資料ダウンロード

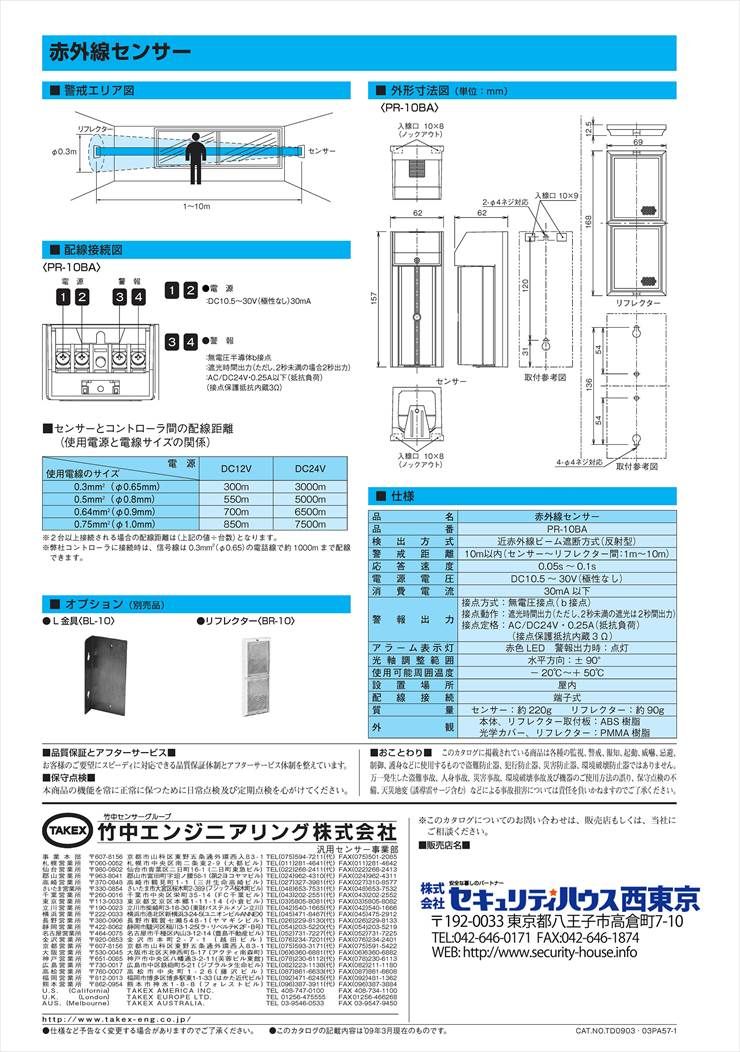

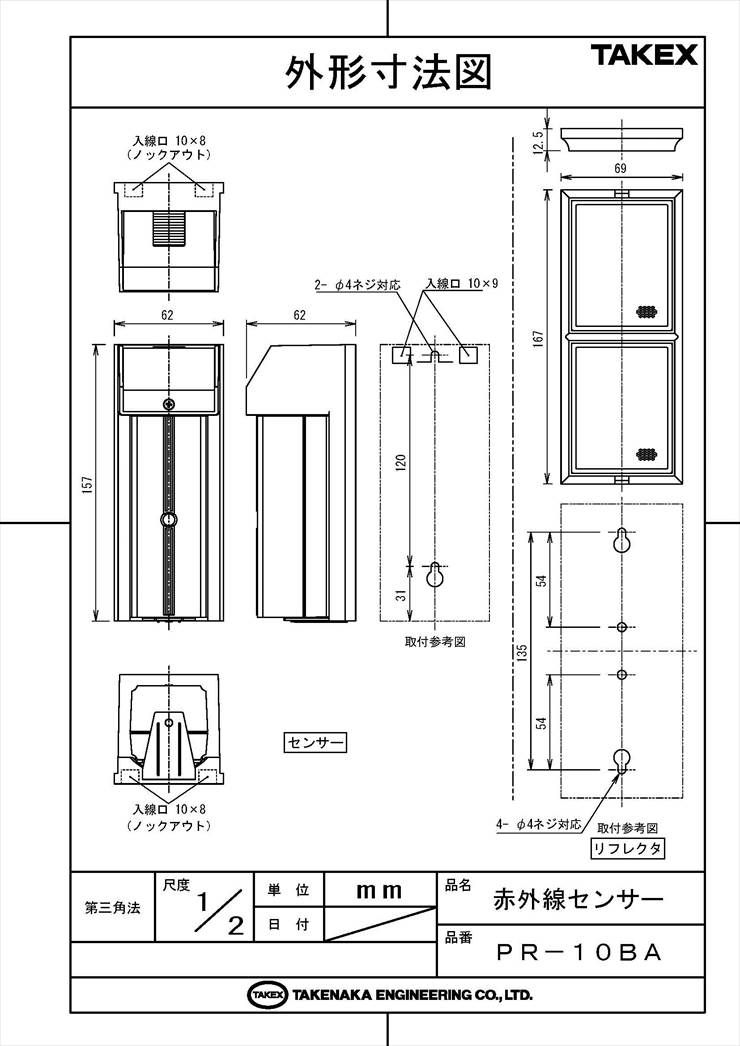

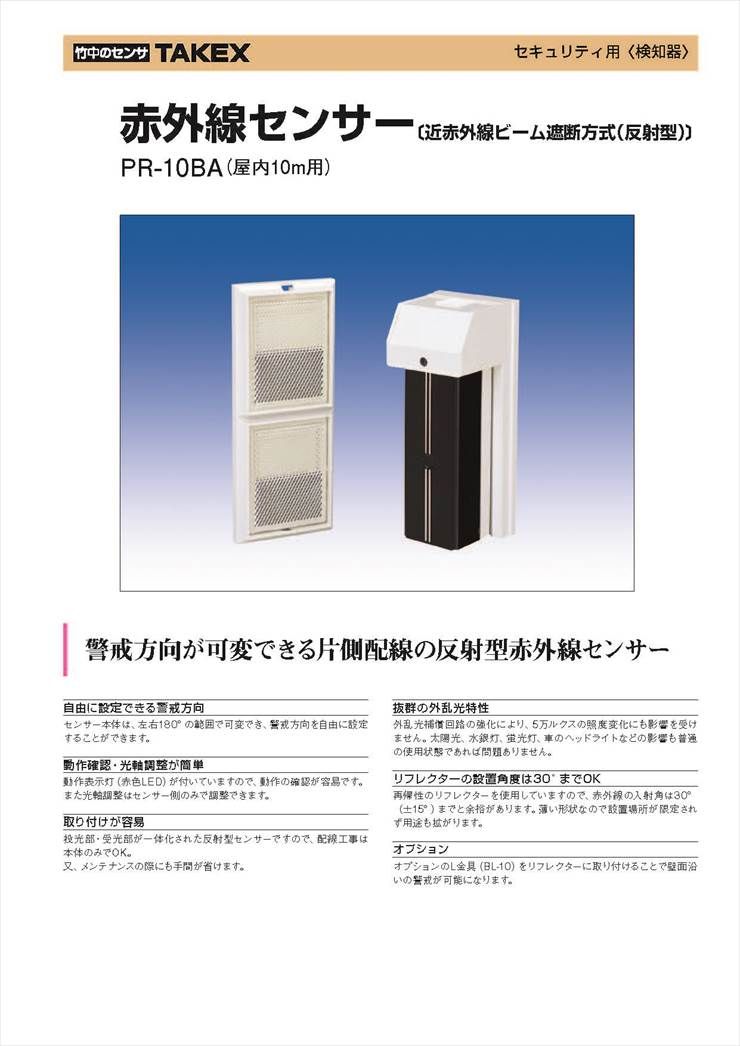

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗やオフィスの出入口監視
通路・廊下の侵入検知
窓際の警戒ライン構築
配線工事を簡略化したいリニューアル現場

導入前に確認したいポイント

屋内専用です（屋外・半屋外は不可）
1m以下の至近距離では使用できません
経路付近に鏡や光沢のある床がないか
電源電圧がDC10.5V〜30Vの範囲内か

特長

施工性を極めた「シングルポイント配線」

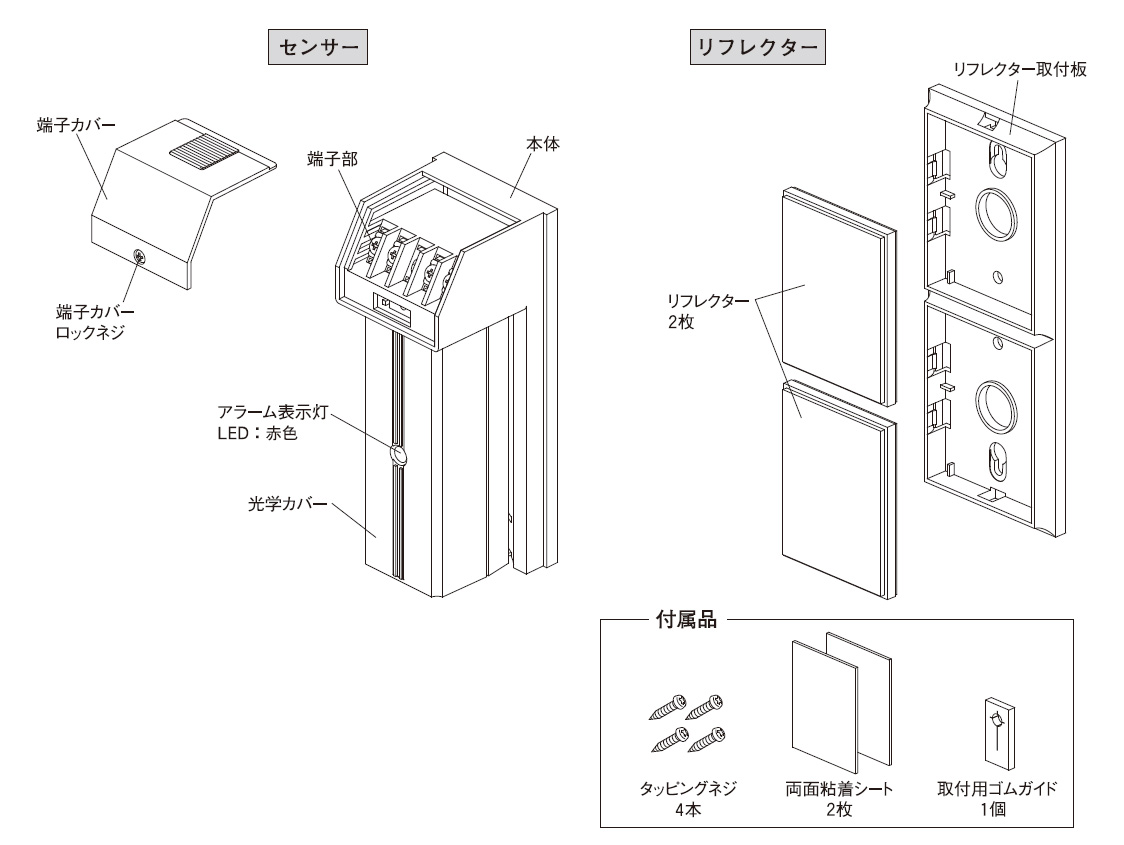

投光部と受光部が一体となった反射型センサーのため、配線が必要なのはセンサー本体側のみです。対向のリフレクター（反射鏡）側には電源供給が不要なため、配線コストと工期を大幅に短縮できます。電源はDC10.5V〜30Vと幅広く、無極性のため接続ミスも防げます。

自由度の高い警戒方向設定

センサー本体の光学系が左右に各90°（合計180°）回転する機構を搭載。壁面に対して並行、あるいは垂直など、設置場所の形状に合わせた柔軟な警戒ラインの構築が可能です。

信頼の検知パフォーマンスと調整機能

外乱光補償回路を内蔵し、外部からの光の影響を最小限に抑制。再帰性の高いリフレクターの採用により、赤外線の入射角が30°（±15°）まで許容されるため、シビアな位置合わせが難しい環境でも安定した動作を実現します。動作確認用LEDにより、光軸調整も容易です。

    選定時に評価したい強み
    省施工設計： センサー片側のみの配線で完結し、リフレクター側は工事不要。
安定性： 0.05〜0.1秒の高速応答により、駆け足での侵入も確実にキャッチ。
多目的対応： L金具（別売）の使用でさらに取付バリエーションが拡大。
美観配慮： 新築物件向けには埋込型（PR-10BAU）もラインナップ。



施工・設置ガイド

本製品は屋内専用です。直射日光や車のヘッドライトなどの強力な光が受光部やリフレクターに直接当たらないように設置してください。

確認項目	この製品での考え方 / 仕様
推奨取付高さ	床面から80cm〜100cm（人間の胴体を検知するため）
光軸調整	本体側±90°の回転。リフレクターの入射角は±15°以内。
配線可能距離	0.3mm?(φ0.65)使用時、DC12Vで最大300m、DC24Vで3000m。
障害物	センサーとリフレクターの間に動くもの（植物や家具）を置かないこと。

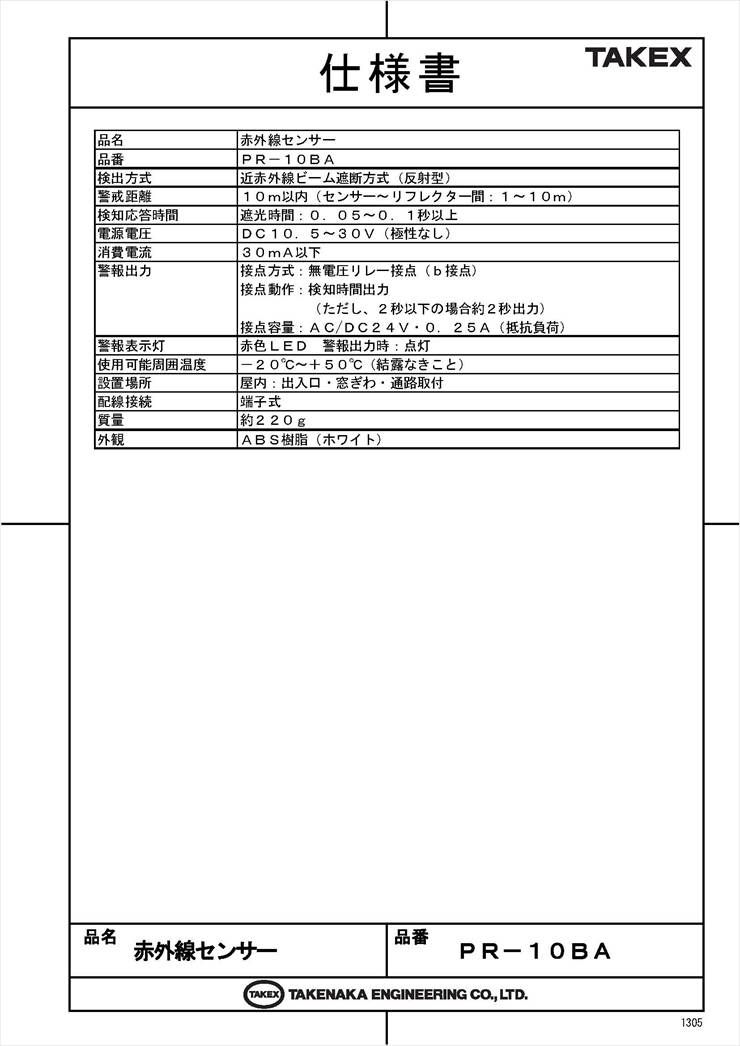

製品仕様

項目	内容
品名	赤外線センサー
品番	PR-10BA
検出方式	近赤外線ビーム遮断方式(反射型)
警戒距離	10m以内(センサー?リフレクター間:1m?10m)
検知応答時間	遮光時間:0.05?0.1秒以上
電源電圧	DC10.5?30V(極性なし)
消費電流	30mA以下
警報出力	接点方式:無電圧リレー接点(b接点) 接点動作:検知時間出力(但し2秒以下の場合約2秒出力) 接点容量:AC/DC24V・0.25A(抵抗負荷)
警報表示灯	赤色LED　警報出力時:点灯
使用可能周囲温度	-20℃?+50℃(結露なきこと)
設置場所	屋内:出入口・窓ぎわ・通路取付
配線接続	端子式
質量	約220g
外観	樹脂(ホワイト)

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。日光や雨水、温度変化の影響により誤動作する可能性があるため、屋外では屋外対応の遮断型センサーをご使用ください。

Q：リフレクター側に電源は必要ですか？ A：不要です。反射型システムのため、配線はセンサー本体のみで完了します。

Q：1m以内の非常に近い距離で使えますか？ A：1m未満の至近距離では受光が飽和し、正常に動作しない恐れがあります。1m〜10mの範囲内で設置してください。

Q：検知した時のLEDの状態はどうなりますか？ A：物体を検知して警報を出力している間、赤色LEDが点灯します。正常（警戒中）は消灯しています。

Q：配線に極性はありますか？ A：電源入力（DC10.5V〜30V）には極性がありませんので、プラス・マイナスを気にせず接続可能です。

Q：警報出力の「b接点」とは何ですか？ A：常時閉（通常時は回路が閉じている）タイプです。検知時や断線、停電時に回路が開くため、セキュリティ性を高めることができます。

Q：床がピカピカの鏡面仕上げですが影響はありますか？ A：鏡面の床で赤外線が反射（回り込み）すると、物体が遮断しても検知しない「失報」の原因となります。設置高さを調整するか、反射の影響を受けない位置に光軸を変更してください。

Q：取付高さの推奨はありますか？ A：人間の胴体部分を確実に検知できるよう、床面から80cm〜100cm程度の高さに設置することを推奨します。

Q：警戒距離が5m程度の場合、リフレクターはどうすればよいですか？ A：5m以上の場合は付属のリフレクターを2枚連結して使用してください。5m未満の場合は1枚にカットして使用することも可能です。

Q：消費電流はどのくらいですか？ A：30mA以下と非常に低消費電力で設計されています。
