赤外線センサー 屋内10m用・埋込型 TAKEX 竹中エンジニアリング [PR-10BAU]

赤外線センサー 屋内10m用・埋込型 TAKEX 竹中エンジニアリング [PR-10BAU]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 赤外線センサー 反射型 屋内埋込型

PR-10BAU 赤外線センサー 屋内10m用・埋込型

PR-10BAUは、投光部と受光部を一体化した反射型赤外線センサーです。壁面埋込式（3個用スイッチボックス対応）のため、新築物件等の美観を損なわずスマートな設置が可能です。配線はセンサー本体側のみで完結するため、施工コストの低減とメンテナンス性の向上を同時に実現します。

  • 型番： PR-10BAU
  • 方式： 近赤外線ビーム遮断方式（反射型）
  • 警戒距離： 屋内 1m 〜 10m
  • 主な用途： 出入口・窓際の侵入検知、通路の通過検知、店舗の来客チャイム連動
  • 設置場所： 屋内壁面（埋込型）
  • 電源： DC 10.5V 〜 30V（無極性）

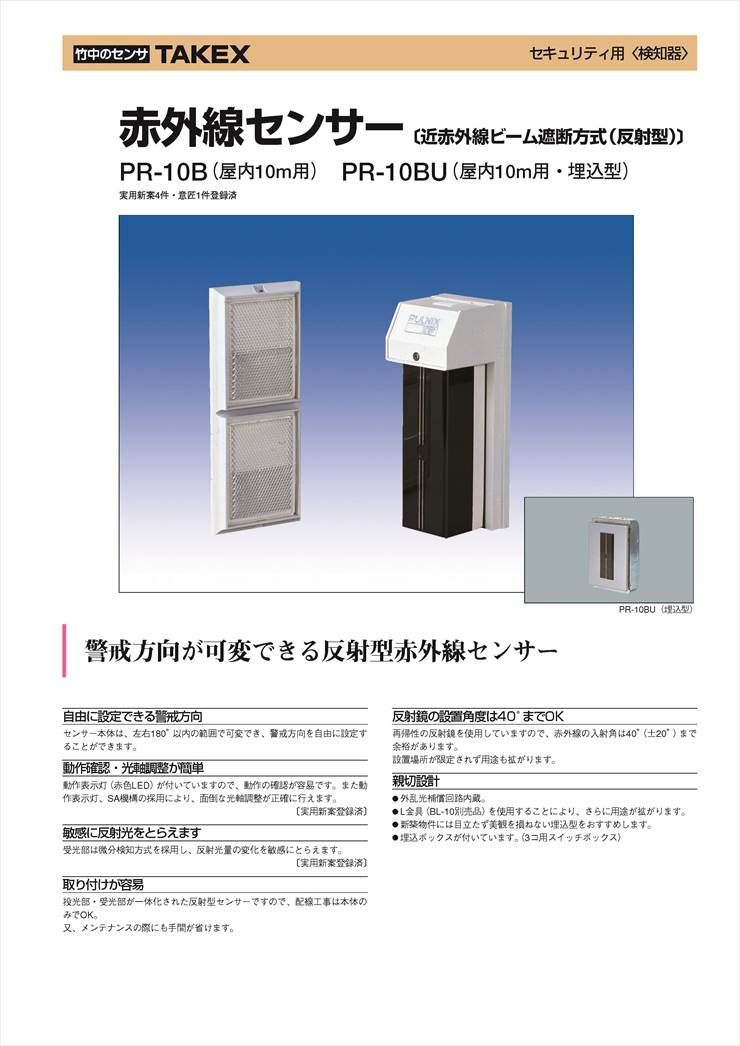

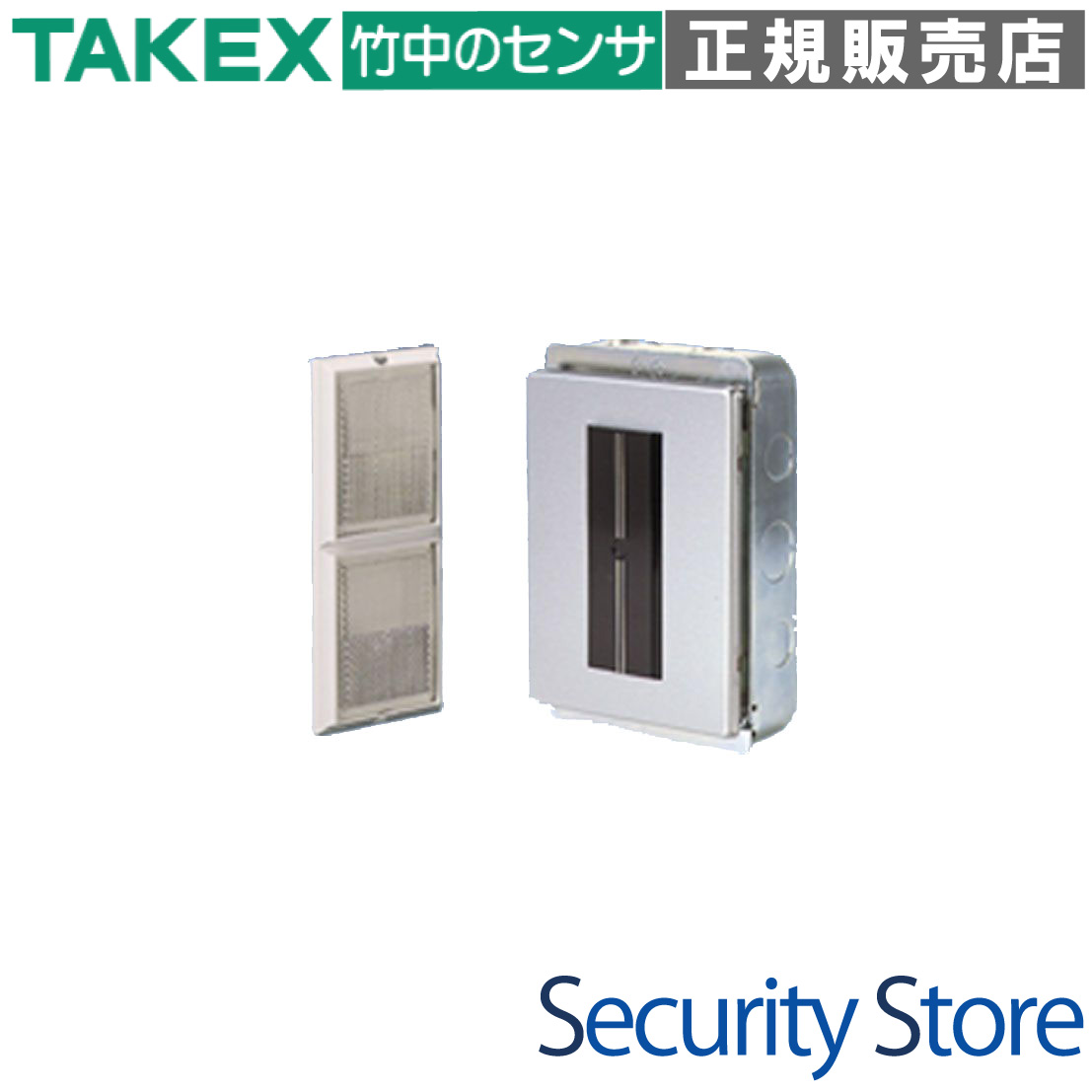

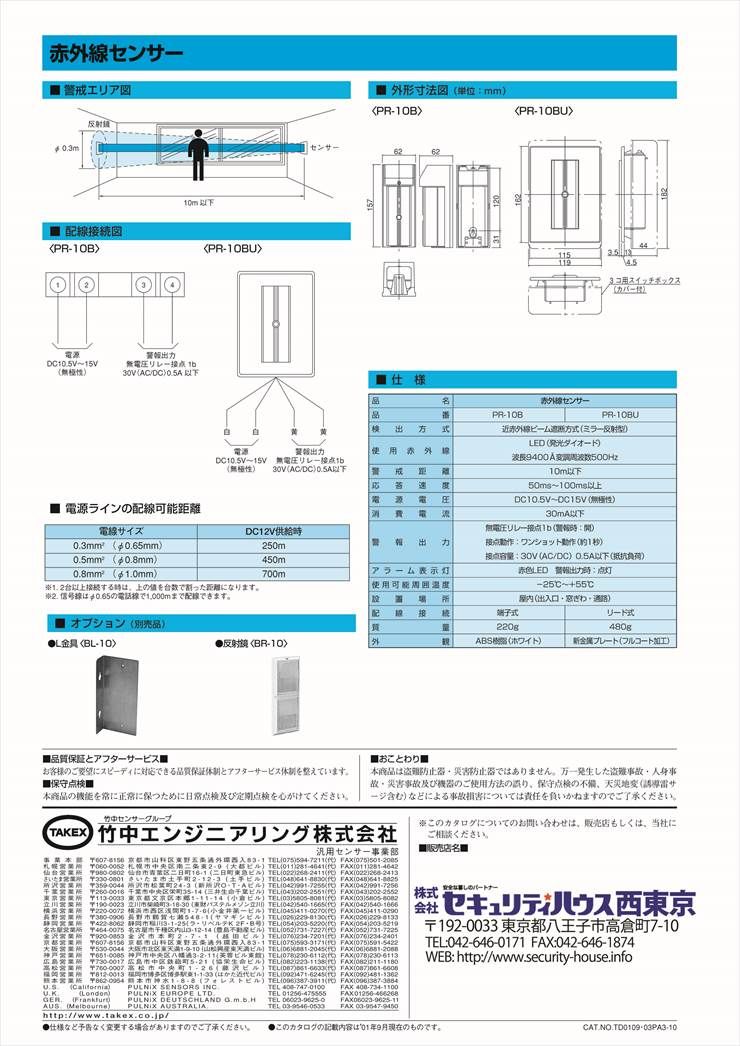

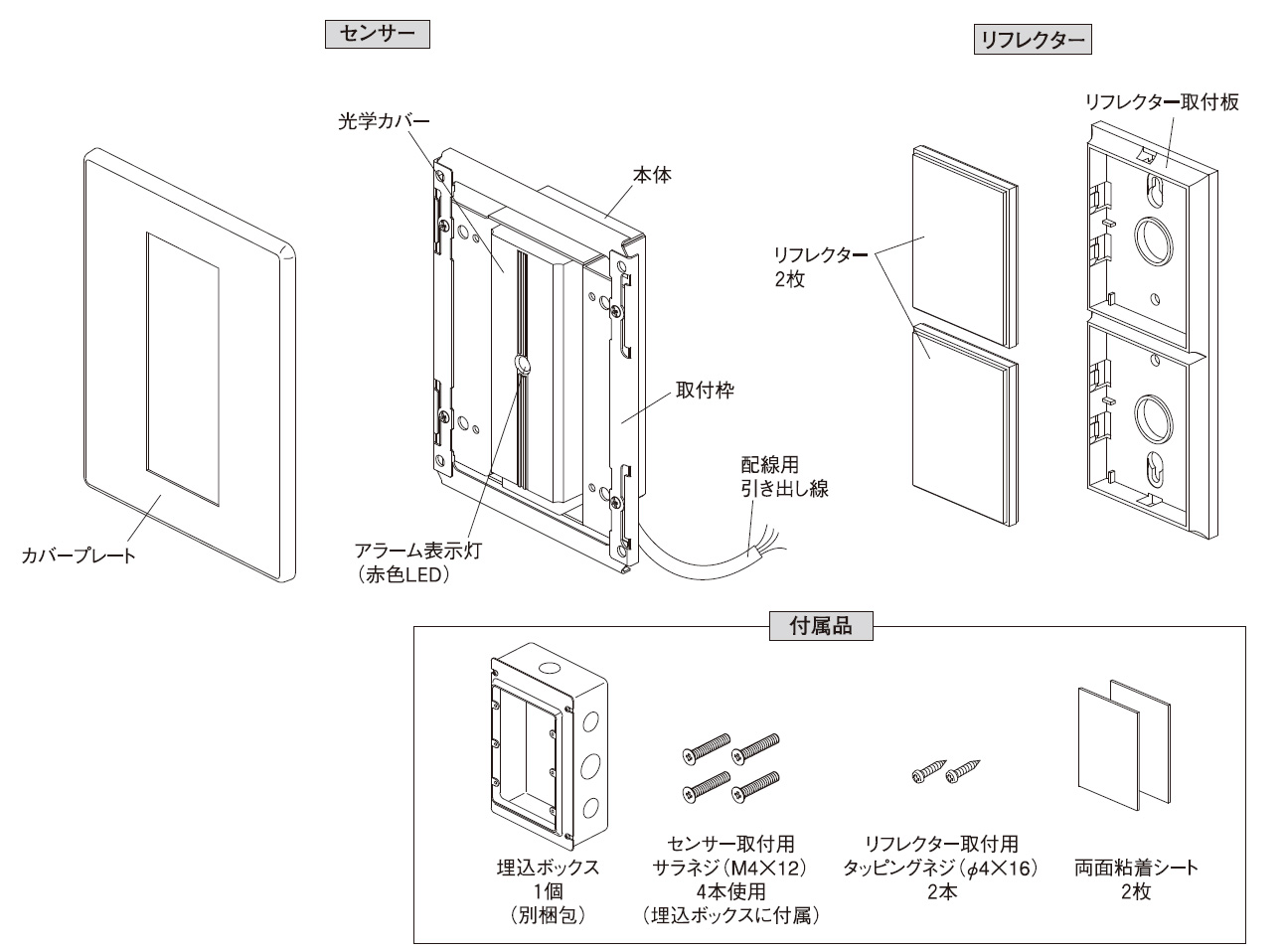

PR-10BAU 赤外線センサー 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の受付・出入口管理
  • マンションのエントランス通過検知
  • 意匠性を重視する高級施設の内装
  • 配線工事を1ヶ所に集約したい現場

導入前に確認したいポイント

  • 本製品は屋内専用です（屋外使用不可）
  • 3個用スイッチボックスの埋込が必要です
  • 鏡や高反射体がある場所は避けてください
  • 警戒距離は1m以上確保する必要があります

特長

施工性を追求した片側配線の反射型システム

投光部と受光部をひとつのユニットに集約。対向面には電源不要の専用リフレクター（反射板）を設置するだけで警戒ラインを形成できます。配線工事はセンサー本体側だけで済むため、対向側への長距離配線が不要となり、工期短縮とコスト削減に大きく寄与します。

美観を損なわない壁面埋込デザイン

新金属プレートを採用した埋込型デザインにより、壁面とフラットに近い状態で設置可能です。セキュリティ機器の存在感を抑えたいロビーや、意匠性の高い建築物への導入に最適です。JIS規格の3個用スイッチボックスに対応しており、標準的な電気工事の仕様で取り付けいただけます。

調整の容易さと高い安定性

センサー本体には動作表示灯（赤色LED）を搭載し、光軸調整の状態を目視で確認できます。再帰性の高いリフレクターを採用しているため、入射角は±15°（合計30°）までの余裕があり、設置場所が限定される環境でも確実な光軸合わせが可能です。

選定時に評価したい強み

  • スマートな外観： 埋込ボックス対応で、出っ張りの少ない美しい仕上がり。
  • 外乱光補償回路： 屋内の照明や太陽光の影響を抑え、誤動作を最小限に。
  • 広範囲な電圧対応： DC10.5V〜30Vまで対応。既存の多くのシステムに統合可能。
  • 優れた応答性： 0.05〜0.1秒の高速応答により、駆け抜け等の不正侵入も見逃しません。

施工・設置ガイド

確実な検知性能を発揮させるため、以下の点に注意して施工を行ってください。

確認項目 この製品での考え方
取付高さ 床上 80cm 〜 100cm を推奨（人間の胴体を捉えるため）
設置間隔 センサーからリフレクターまでの距離は 1m 〜 10m 以内
光軸調整 赤色LEDが最も明るく見える（入光状態）位置で固定
リフレクター枚数 5m以上では安定性のため、必ず付属の2枚1組で使用

配線・端子仕様

リード線色 機能 備考
白 / 白 電源入力 DC 10.5V 〜 30V（無極性）
黄 / 黄 警報出力 無電圧半導体b接点（常時閉） AC/DC 24V 0.25A以下

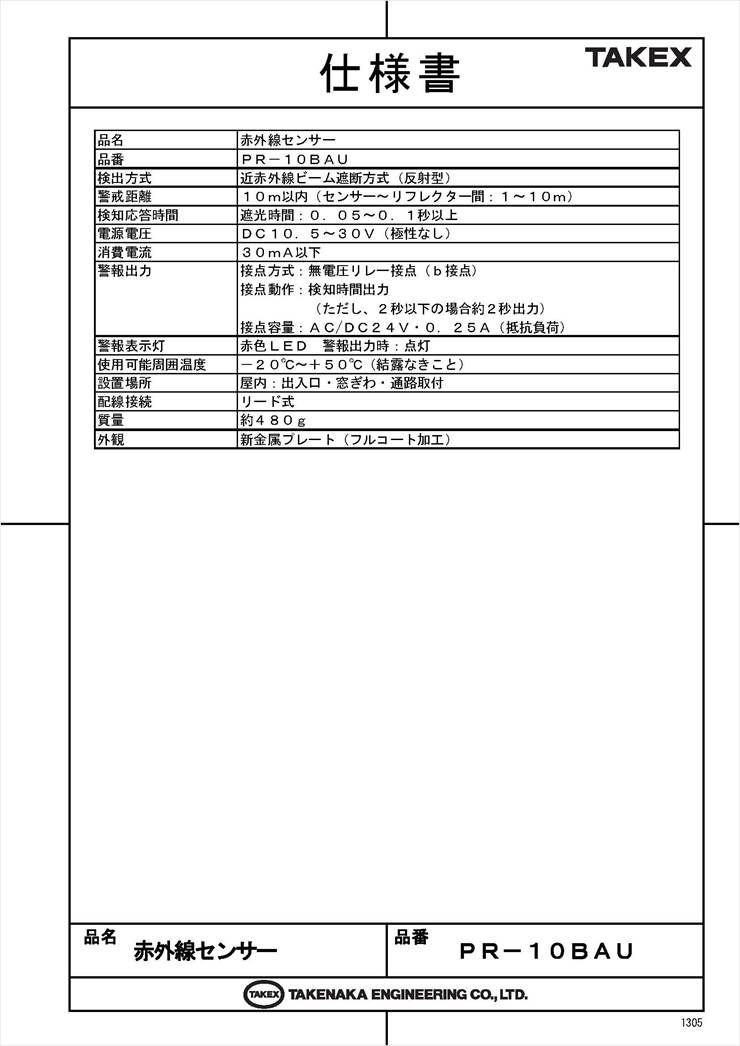

製品仕様

項目 内容
品番 PR-10BAU
検出方式 近赤外線ビーム遮断方式（反射型）
警戒距離 10m以内（センサー〜リフレクター間：1〜10m）
検知応答時間 遮光時間：0.05〜0.1秒以上
電源電圧 DC10.5〜30V（極性なし）
消費電流 30mA以下
警報出力 接点方式：無電圧半導体b接点（常時閉）
接点動作：検知時間出力（2秒以下の場合、約2秒間出力を保持）
接点容量：AC/DC24V・0.25A（抵抗負荷）
警報表示灯 赤色LED（警報出力時：点灯）
使用可能周囲温度 -20℃〜+50℃（結露・氷結なきこと）
設置場所 屋内：出入口・窓ぎわ・通路取付
配線接続 リード線式
質量 約480g（センサー本体・プレート等含む）
外観 新金属プレート（フルコート加工）
材質 リフレクター取付板：ABS樹脂 / 光学カバー：PMMA樹脂 / プレート：新金属

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用モデルです。防水仕様ではないため、雨水や過度な塵埃にさらされる場所には設置できません。
Q：リフレクター側に電源線は必要ですか？ A：不要です。反射型システムのため、配線はセンサー本体側のみで完結します。
Q：検知距離が1m未満でも使用できますか？ A：推奨されません。近距離すぎると赤外線が飽和し、正常に検知できない場合があります。1m〜10mの範囲でご使用ください。
Q：埋込ボックスは何を使用すればよいですか？ A：JIS規格の3個用スイッチボックス（深さ44mm以上推奨）に対応しています。
Q：電源の極性はありますか？ A：いいえ、電源入力は無極性ですので、DC10.5V〜30Vの範囲内であれば極性を気にせず接続可能です。
Q：警報出力の接点方式は何ですか？ A：無電圧半導体b接点（常時閉）です。物体を検知（遮光）した際に接点が開きます。
Q：リフレクターは製品に含まれていますか？ A：はい、専用のリフレクターユニットが付属しています。
Q：光軸調整がうまくできているか確認する方法は？ A：アラーム表示灯（赤色LED）を確認してください。光軸が正確に合っているほどLEDが明るく見えます。警戒状態ではLEDは消灯します。
Q：霧や煙が発生する場所でも使えますか？ A：濃い霧や煙は赤外線を遮断するため、誤報の原因となります。そのような環境での使用は避けてください。
Q：メンテナンスで注意することはありますか？ A：センサーの光学カバーやリフレクターの表面が汚れると感度が低下します。定期的に柔らかい布で清掃してください。
