竹中エンジニアリング（TAKEX）赤外線センサー直接反射型屋内埋込型静止物体検知

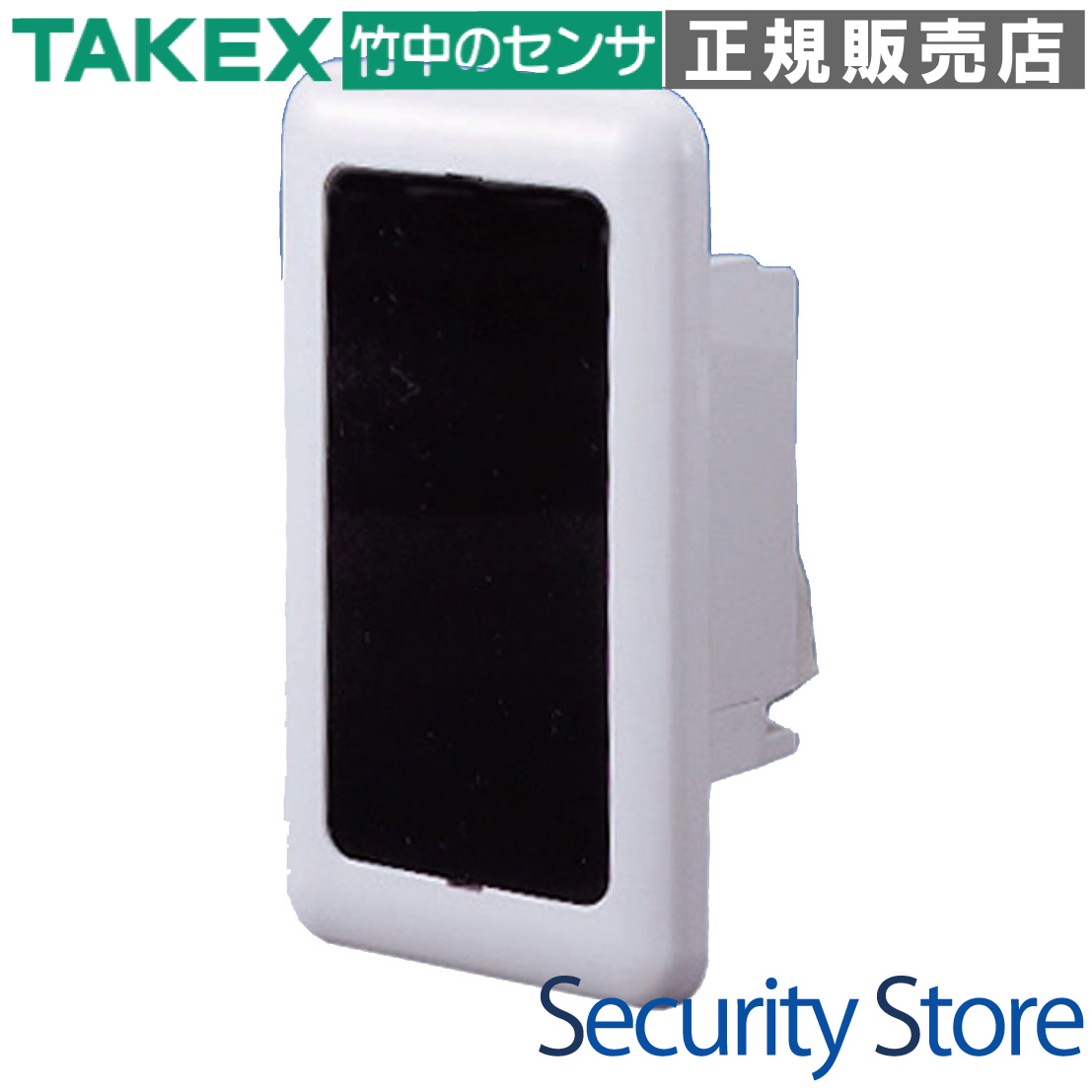

PR-1BU 赤外線センサー屋内1m用:直接反射型

PR-1BUは、1コ用スイッチボックスに適合する屋内埋込型の赤外線センサーです。投受光部が一体となった直接反射方式により、リフレクター（反射板）が不要で、周囲の景観を損なわずスマートに設置可能です。

型番： PR-1BU
検出方式： 近赤外線ビーム直接反射方式
警戒距離： 1m以内（調整可能）
設置方式： 屋内埋込型（露出7mmの超薄型設計）
電源： DC10V〜30V（極性なし）
特長： 静止物体検知対応・光軸調整機能内蔵

資料ダウンロード

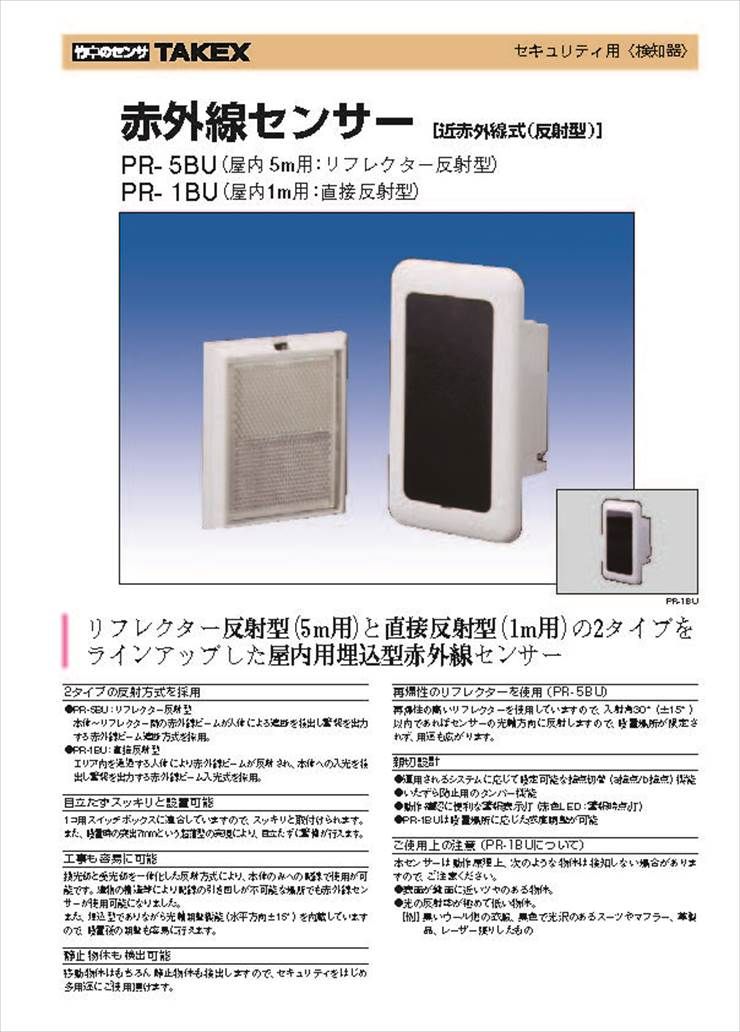

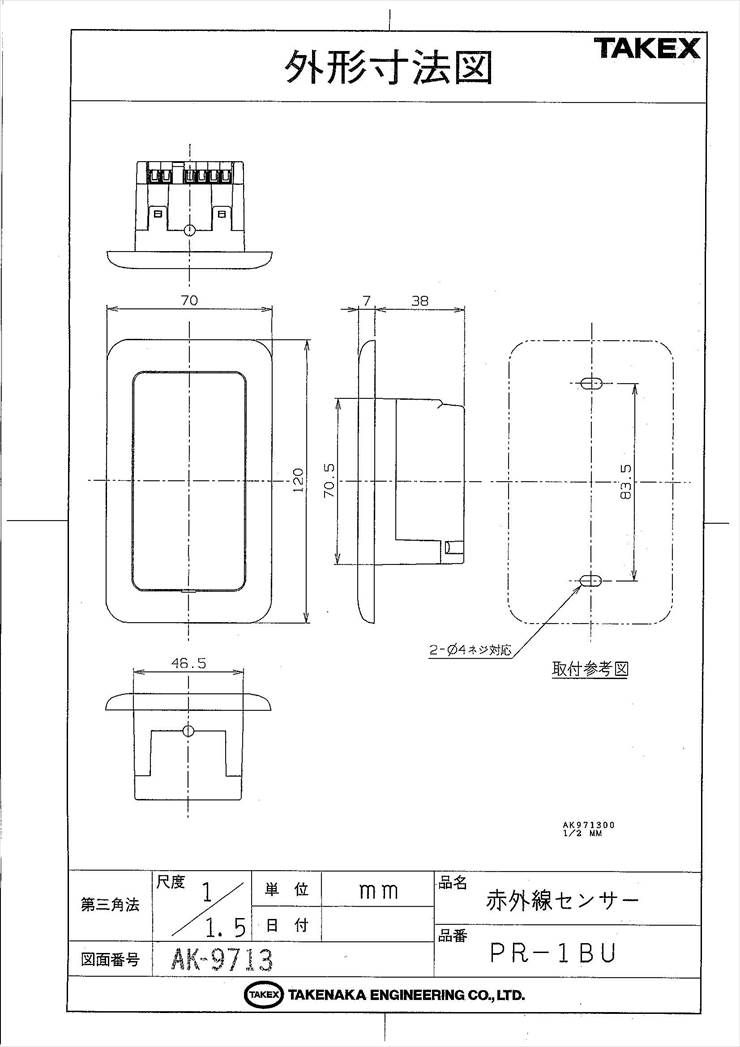

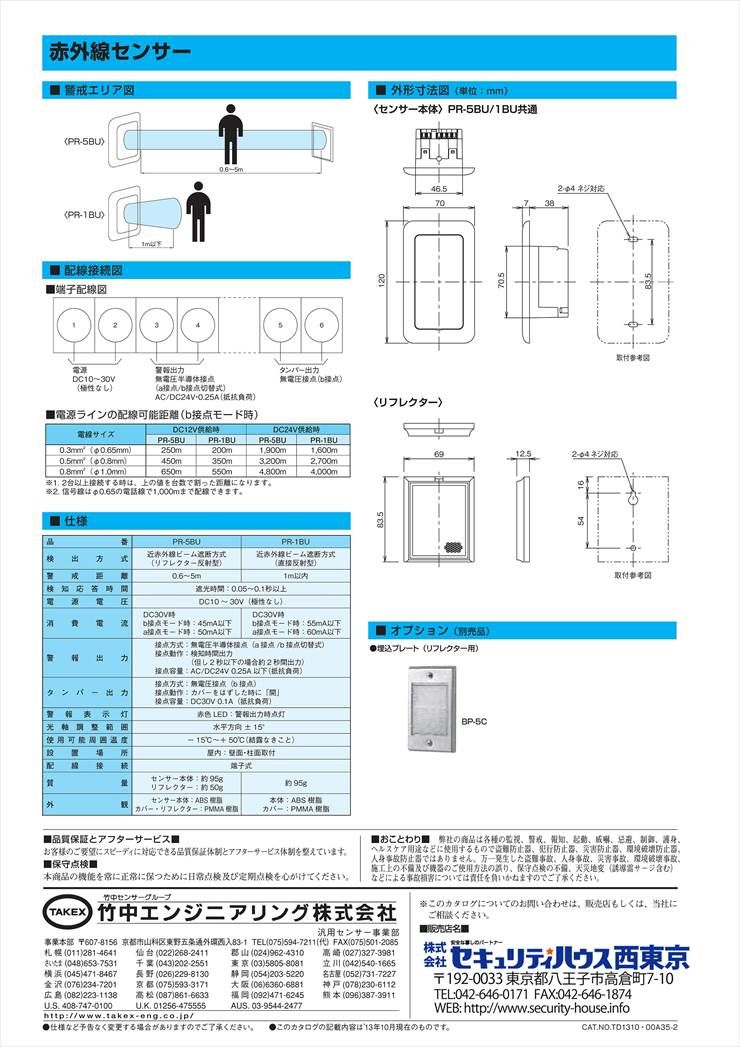

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

トイレや個室の入退室管理
店舗、オフィスの自動ドア・通路の検知
特定の場所での滞留・静止検知
意匠性を重視するホテルのロビーや廊下

導入前に確認したいポイント

検知対象との距離は1m以内か
埋込部の奥行き（40mm以上）が確保可能か
反射率の極めて低い物体（黒いウール等）ではないか
前面2m以内に反射原因となる障害物がないか

特長

2タイプの反射方式と直接反射型の利便性

PR-1BUは、投光部と受光部を一体化した「直接反射方式」を採用しています。検知物体からの反射光を直接捉えるため、対向側の配線やリフレクターの設置が不要です。建物の構造上、配線の引き回しが困難な場所でもスムーズに導入いただけます。

超薄型設計による優れた意匠性

JIS 1コ用スイッチボックスに適合しており、壁面への埋込設置が可能です。設置時の露出部分はわずか7mmという超薄型を実現。目立たずスッキリとした外観で、あらゆる空間に馴染みます。

静止物体も確実に検知

移動する人体だけでなく、エリア内で静止した物体も継続して検知し続ける特性を持っています。これにより、セキュリティ用途だけでなく、照明の自動点灯制御や滞留確認など、多用途にご活用いただけます。

    選定時に評価したい強み
    高い施工性： 水平方向±15°の光軸調整機能を内蔵。設置後の微調整が容易です。
接点切替機能： 運用システムに合わせてa接点/b接点を内部スイッチで切替可能。
いたずら防止： カバーが外されると信号を送出するタンパー機能を標準装備。
電源極性なし： DC10V〜30Vの広範囲な電源に対応し、配線時の極性を問いません。



施工・設置ガイド

安定した動作を維持するために、床面から80cm〜100cm程度の高さへの設置を推奨します。これは人体の胴体部を確実に検知するための標準的な指標です。また、埋込設置の際は壁内部に40mm以上の奥行きが必要となりますので、事前に現場の壁厚を確認してください。

LED表示と動作状態

状態	LED挙動	内容
通常監視時（非検知）	消灯	正常に警戒を行っています。
物体検知時	点灯（赤色）	エリア内の物体を検知し、信号を出力しています。
カバー取り外し時	消灯（非検知）	自動的に調整モードとなり、検知時のみ点灯します。

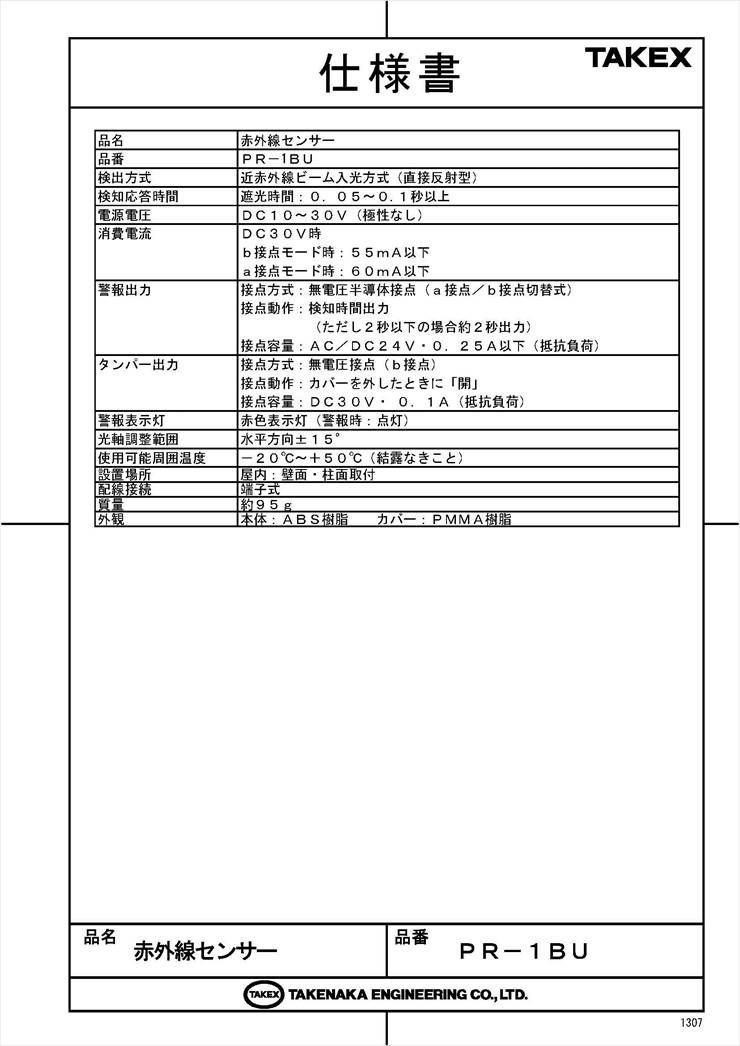

製品仕様

項目	内容
品番	PR-1BU
検出方式	近赤外線ビーム直接反射方式
警戒距離	1m以内
検知応答時間	遮光時間:0.05?0.1秒以上
電源電圧	DC10〜30V(極性なし)
消費電流	DC30V時 b接点モード時:55mA以下 a接点モード時:60mA以下
警報出力	接点方式:無電圧半導体接点(a接点/b接点切替式) 接点動作:検知時間出力(但し2秒以下の場合約2秒出力) 接点容量:AC/DC24V・0.25A(抵抗負荷)
タンパー出力	接点方式:無電圧接点(b接点) 接点動作:カバーを外した時に「開」接点容量:DC30V・0.1A(抵抗負荷)
警報表示灯	赤色LED:警報出力時点灯
光軸調整範囲	水平方向 ±15°
使用可能周囲温度	-20℃〜+50℃(結露なきこと)
設置場所	屋内:壁面・柱面取付(1コ用スイッチボックス適合)
配線接続	端子式
質量	約95g
外観	本体：ABS樹脂 / カバー：PMMA樹脂

FAQ

Q：検知距離は1m以上でも使用できますか？ A：いいえ、本製品は1m以内での使用を想定した設計となっています。1mを超える距離での使用を検討される場合は、5m対応のリフレクター反射型（PR-5B等）をご検討ください。

Q：静止物体も検知し続けるとのことですが、ずっと信号は出たままになりますか？ A：はい、エリア内に検知対象が留まっている間は、継続して警報信号を出力し続けます。

Q：屋外で使用することは可能ですか？ A：本製品は屋内専用です。雨水や直射日光、急激な温度変化が想定される屋外、または半屋外での使用は避けてください。

Q：黒い服を着た人を検知しないことはありますか？ A：直接反射型の特性上、黒いウール地や光沢のない濃色の衣服は赤外線の反射率が極めて低いため、検知しにくい場合があります。

Q：スイッチボックスがない場所にも設置できますか？ A：オプションの露出ボックスを使用することで、壁面への露出取付も可能です。

Q：電源の極性はありますか？ A：いいえ、電源入力（端子1-2）には極性がありませんので、配線作業が容易です。

Q：検知信号の保持時間はどのくらいですか？ A：検知時間分出力されますが、検知が極めて短い場合（2秒以下）でも、受信側が確実に動作するよう約2秒間の最低保持機能を備えています。

Q：正面に壁がある場合、誤動作の原因になりますか？ A：センサーの正面2m以内に壁や障害物があると、それらの反射を拾って検知し続ける可能性があります。設置向きを変えるか、感度ボリュームで調整を行ってください。

Q：タンパー出力とは何ですか？ A：センサーのカバーが故意、または不意に外された際に信号を出す機能です。防犯システムの安全性を高めるために使用されます。

Q：配線距離は最大でどのくらいまで可能ですか？ A：DC24V電源を使用し、φ0.9mmの電線を使用した場合で最大3400mまで配線可能です。配線距離は電源電圧と電線径に依存します。
