竹中エンジニアリングフェンスセンサー外周警戒屋外用

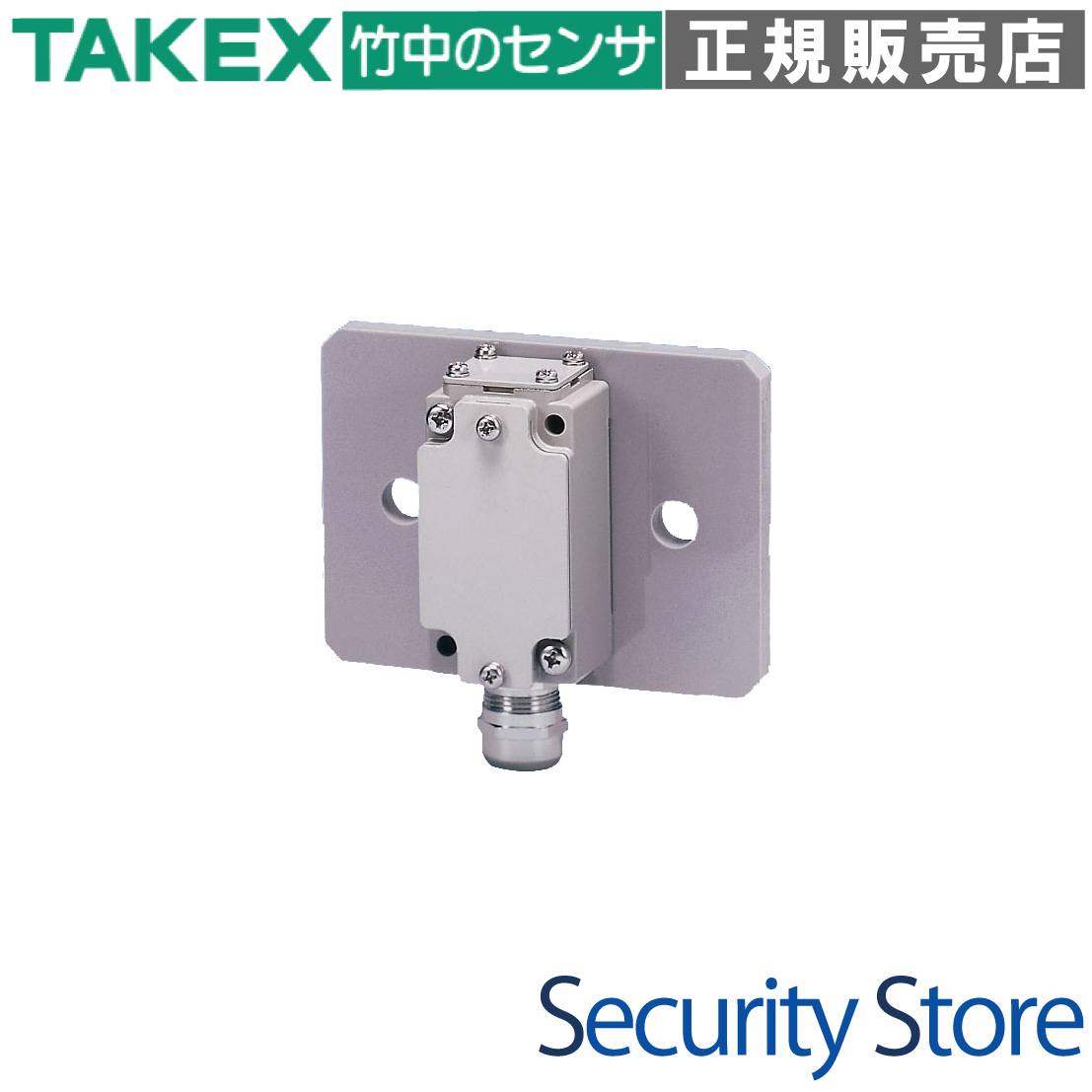

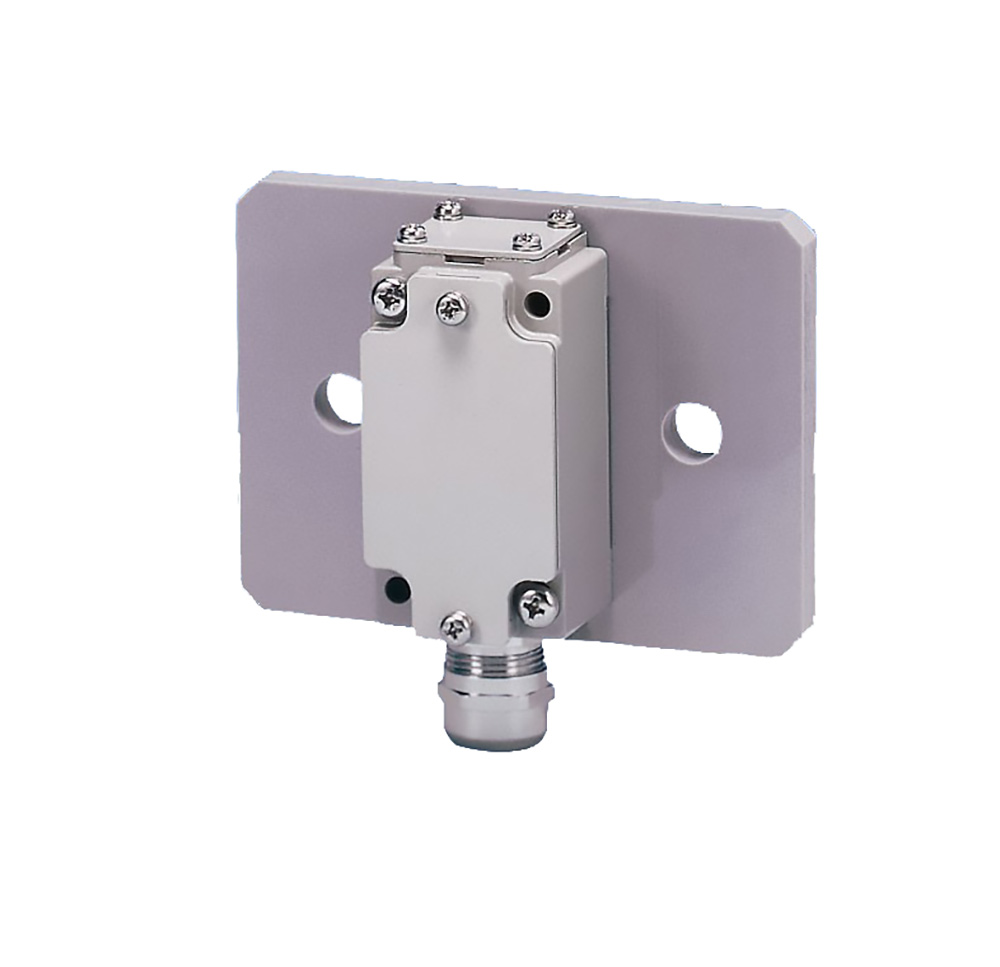

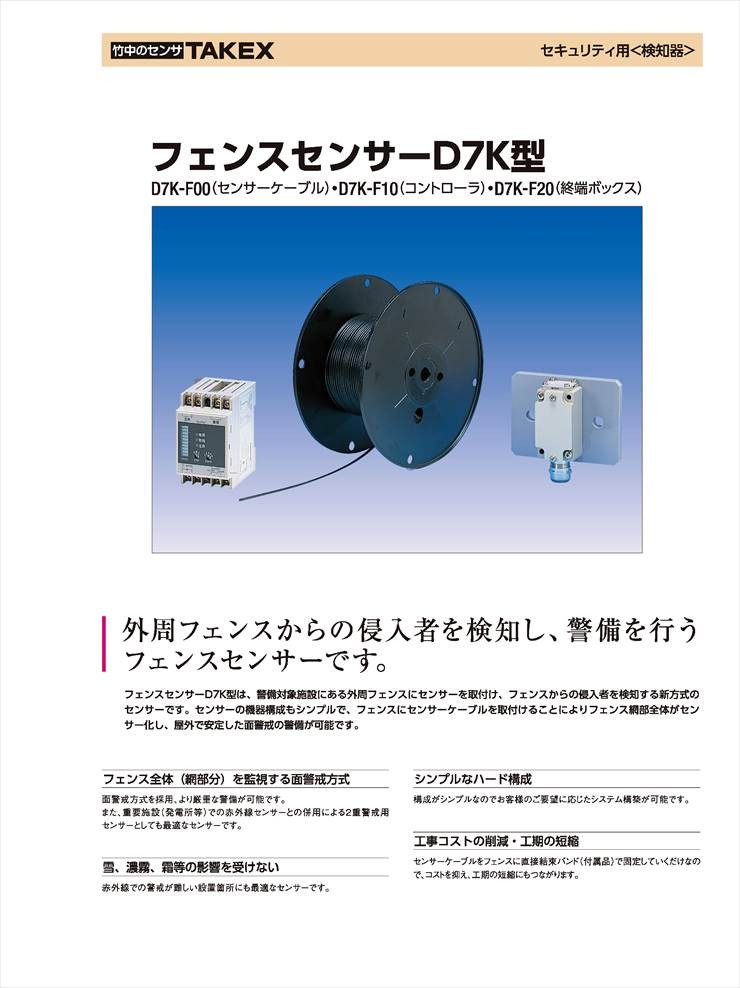

D7K-F20 フェンスセンサー用終端ボックス

フェンスセンサーD7Kシリーズの信頼性を支える、自己診断機能内蔵の専用終端ボックスです。センサーケーブルの末端を処理し、断線や短絡を常時監視することで、確実な外周警戒システムを構築します。

型番： D7K-F20
製品名： フェンスセンサー用終端ボックス
対応システム： フェンスセンサー D7K型
主な用途： 外周フェンスの侵入監視・ケーブル終端処理
設置場所： 屋外（フェンス支柱など）
筐体材質： アルミダイキャスト（堅牢・防滴構造）

資料ダウンロード

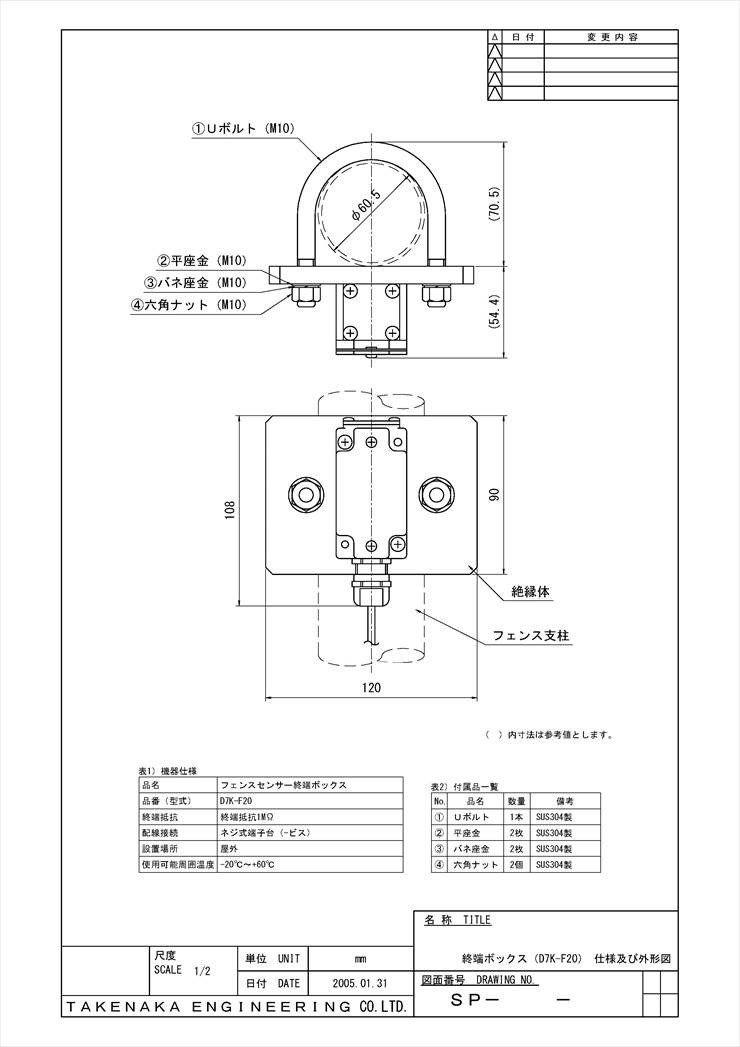

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

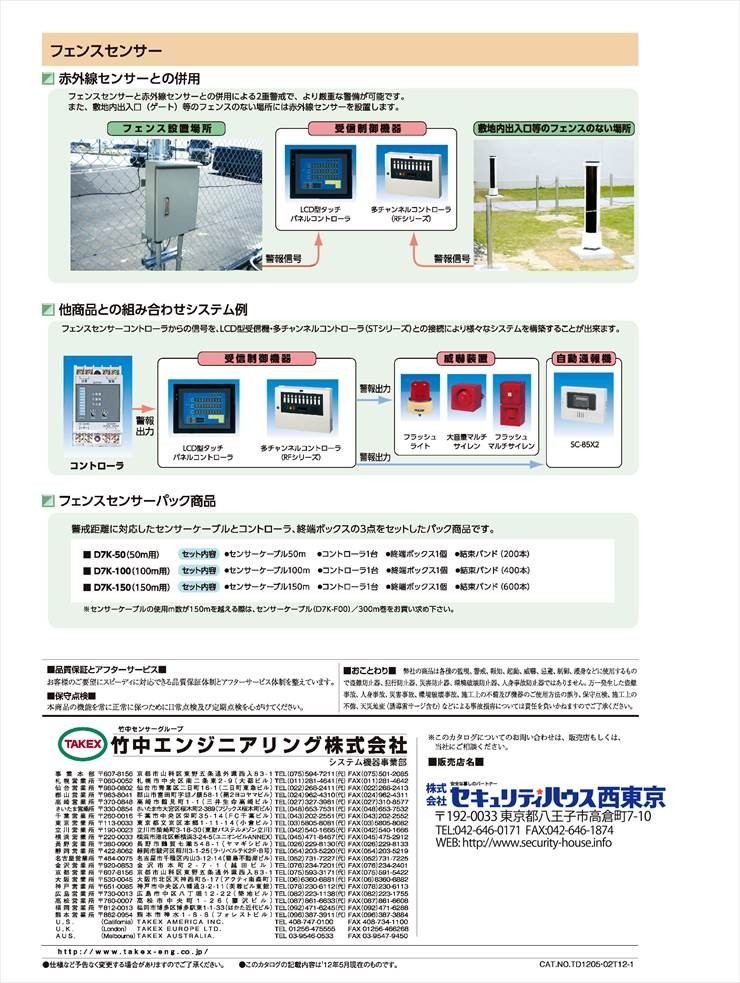

重要施設のフェンス外周警戒
敷地境界線での早期侵入検知
高低差や湾曲のある変則的なフェンス境界
広範囲な屋外敷地の面警戒システム

導入前に確認したいポイント

D7Kシリーズ専用の終端ユニットです
専用ケーブル（D7K-F01）との併用が必須です
フェンス支柱の径に合わせた固定が必要です
コントローラ側での監視設定をご確認ください

特長

気象環境に左右されない安定した警戒

光線式センサーとは異なり、ケーブル式の物理振動検知を採用しているため、降雨、降雪、濃霧、霜などの気象条件に影響を受けることがありません。視界の悪い環境下でも、安定したセキュリティ性能を維持します。

敷地内侵入前の「水際」検知

敷地境界線であるフェンスそのものをセンサー化するため、侵入者が敷地内に足を踏み入れる前に検知が可能です。早期警報により、被害を最小限に食い止める運用を可能にします。

地形に合わせた自由な警戒エリア構築

フェンスの形状に沿ってケーブルを配線するため、高低差がある場所や、大きく湾曲した敷地境界でも死角を作らずに警戒エリアを構築できます。複雑な地形を持つ現場のセキュリティに最適です。

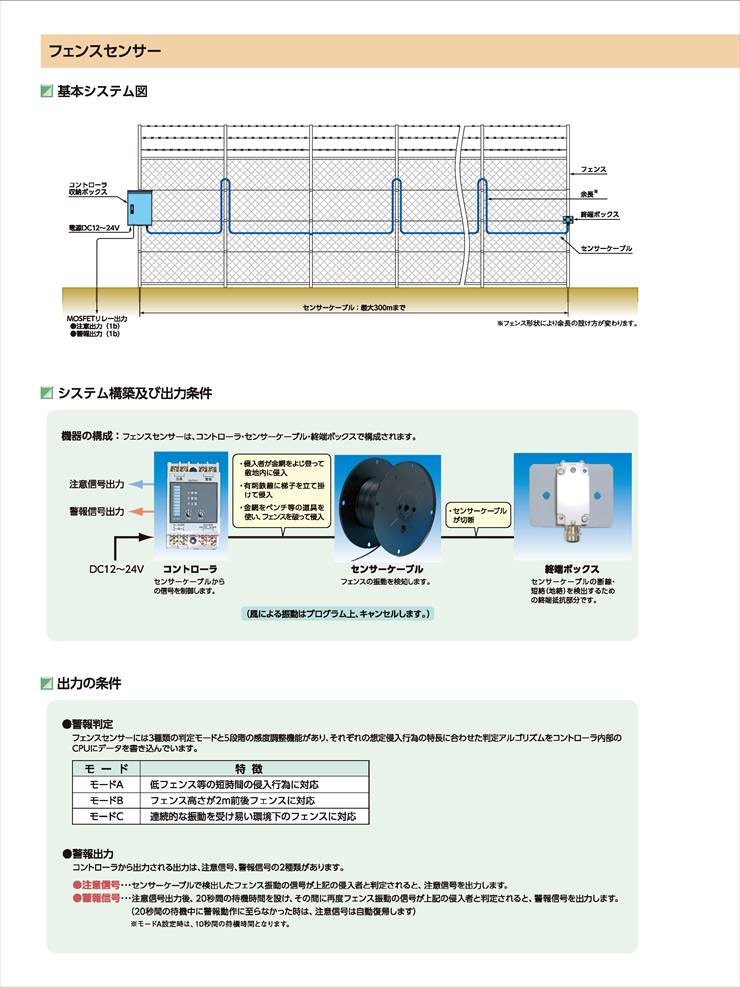

システムの信頼性を高める自己診断ロジック

本ボックス内には専用の終端抵抗回路が内蔵されています。コントローラがこの抵抗値を常時監視することで、ケーブルの断線だけでなく、短絡（地絡）や不正なバイパス工作も即座に検知し、システムの無効化を防ぎます。

屋外環境に耐える堅牢な物理設計

過酷な屋外環境を想定し、筐体にはアルミダイキャストを採用。SUS304製のカバーと合わせ、高い耐食性と剛性を備えています。内部の電子回路を確実に保護し、長期にわたる安定運用をサポートします。

施工コストと工期の短縮を実現

センサーケーブルをフェンスに結束バンドで固定し、末端をこの終端ボックスに接続するだけのシンプルな構成です。複雑な調整工程が少なく、施工コストの抑制と工期短縮に貢献します。

振動伝達を最大化するホールド構造

フェンス支柱にUボルトで強固に固定することで、フェンスネットの微細な振動を確実に検知信号として伝達させます。ガタつきを抑える設計により、検出精度の維持と誤報の低減を両立させています。

    選定時に評価したい強み
    自己診断機能： ケーブルの異常を電気的に常時監視し、故障や工作を見逃しません。
耐環境性能： -20℃〜+65℃の広い動作温度範囲で、寒冷地から酷暑地まで対応。
メンテナンス性： シンプルなハード構成により、定期点検やトラブル時の切り分けが容易。
確実な固定： 付属のUボルト一式（防振固定セット）により、長期間の振動でも緩みません。



施工・設置ガイド

D7K-F20は検知センサーケーブルの最終地点として設置します。確実な検知性能を得るために、以下のガイドに従ってください。

確認項目	この製品での考え方
設置場所の選定	フェンスの支柱に対して適切にアライメントを調整し、垂直に固定してください。
固定の確実性	付属のUボルトを用い、「滑り」や「ガタ」が発生しないよう確実に締め付けてください。
環境の整理	堆積物や蔦などの植物がボックスに接触しないように管理してください。振動が吸収される原因となります。
防水処理	結線後はパッキンの状態を確認し、カバーを所定のトルクで締め付けて水分の浸入を防いでください。

トラブルシューティング

現象	推定原因	処置方法
システムが常時警報状態	ケーブル断線または端子外れ	テスターで抵抗値を測定。断線箇所を特定し、結線を修復してください。
振動を加えても無反応	固定の緩みによる振動吸収	Uボルトおよび固定ナットの増し締めを行い、ガタつきを無くしてください。
誤報が頻繁に発生する	周囲のネットの接触	ボックス付近のネットをインシュロック等で結束し、強風時の叩きを抑えてください。
経年による接続不良	内部端子の腐食	内部を乾燥させ清掃。必要に応じて接点復活剤や防錆処理を行ってください。

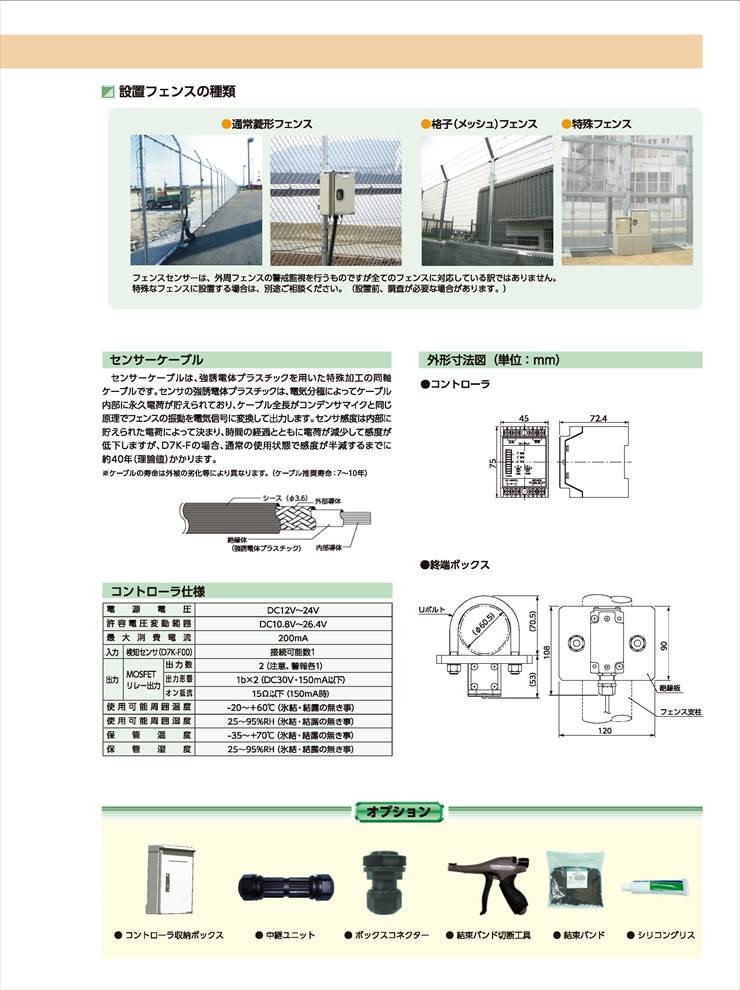

製品仕様

項目	内容
製品名	フェンスセンサー用終端ボックス
型番	D7K-F20
機能	検知センサケーブル用終端処理および抵抗監視回路内蔵
筐体材質	アルミダイキャスト（ケース）、SUS304（カバー）
固定金具	付属Uボルト一式（平座金、バネ座金、六角ナット）
対応ケーブル	D7K-F01 フェンスセンサケーブル（専用）
使用周囲温度	-20℃〜65℃
耐環境性	屋外設置可能（防滴構造）

FAQ

Q：終端ボックスD7K-F20の主な役割は何ですか？ A：センサーケーブルの末端を処理し、ループを形成することで断線や短絡をコントローラが監視できるようにする役割があります。

Q：他社のセンサーケーブルを接続して使用できますか？ A：できません。インピーダンス不整合により自己診断機能が正しく動作しないため、必ず専用ケーブル（D7K-F01）を使用してください。

Q：防水性能はどの程度ありますか？ A：屋外設置を前提とした防滴構造となっておりますが、内部結線時はパッキンの噛み込みなどに注意し、確実にカバーを閉じてください。

Q：このボックス自体にLEDインジケーターは付いていますか？ A：いいえ、本機はパッシブな終端機器のため独自の発光LEDはありません。状態確認はコントローラ（D7K-F10）側で行います。

Q：寒冷地での使用は可能ですか？ A：はい、-20℃までの環境下で使用可能です。

Q：設置に必要な金具は別途購入が必要ですか？ A：フェンス支柱固定用のUボルト、平座金、バネ座金、六角ナットの一式が標準で付属しています。

Q：定期的なメンテナンスは必要ですか？ A：年1回程度の点検を推奨します。カバーを開けての端子腐食確認や、固定ネジの増し締めを行ってください。

Q：フェンスに直接取り付けても大丈夫ですか？ A：はい。フェンスの支柱に付属の金具で固定することで、フェンスに伝わる振動を適切に拾うことができます。

Q：ケーブルが断線した場合、どのように通知されますか？ A：終端ボックスとのループが切断されるため、コントローラ側で即座にシステム異常または警報として出力されます。

Q：取り付けの際に注意すべき環境要因はありますか？ A：ツタや植物がボックスに絡まると振動検知を妨げる可能性があるため、周囲の清掃を行ってください。
