感圧コードセンサアンプ フェンスセンサー用 TAKEX 竹中エンジニアリング [FKS-C1]

感圧コードセンサアンプ フェンスセンサー用 TAKEX 竹中エンジニアリング [FKS-C1]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 外周警備 フェンスセンサー用アンプ 感圧式

FKS-C1 感圧コードセンサアンプ フェンスセンサー用

FKS-C1は、塀やフェンスへの乗り越え・切断・破壊を物理的な圧力変化で検知する「感圧コードセンサ」専用の1チャンネル制御アンプです。高精度マイコンによる高度なデジタル信号処理を搭載し、風などの外乱ノイズを排除しながら確実な侵入検知を実現します。

  • 型番： FKS-C1
  • 製品名： 感圧コードセンサアンプ フェンスセンサー用
  • 検知方式： 感圧コード式（圧力変化検知）
  • 主な用途： 工場・倉庫・重要施設のフェンス外周警備
  • 対応電圧： DC12V〜24V（広範囲 DC8V〜32V対応）
  • 信号出力： 無電圧1C接点（侵入・断線・異常別タイマー制御）

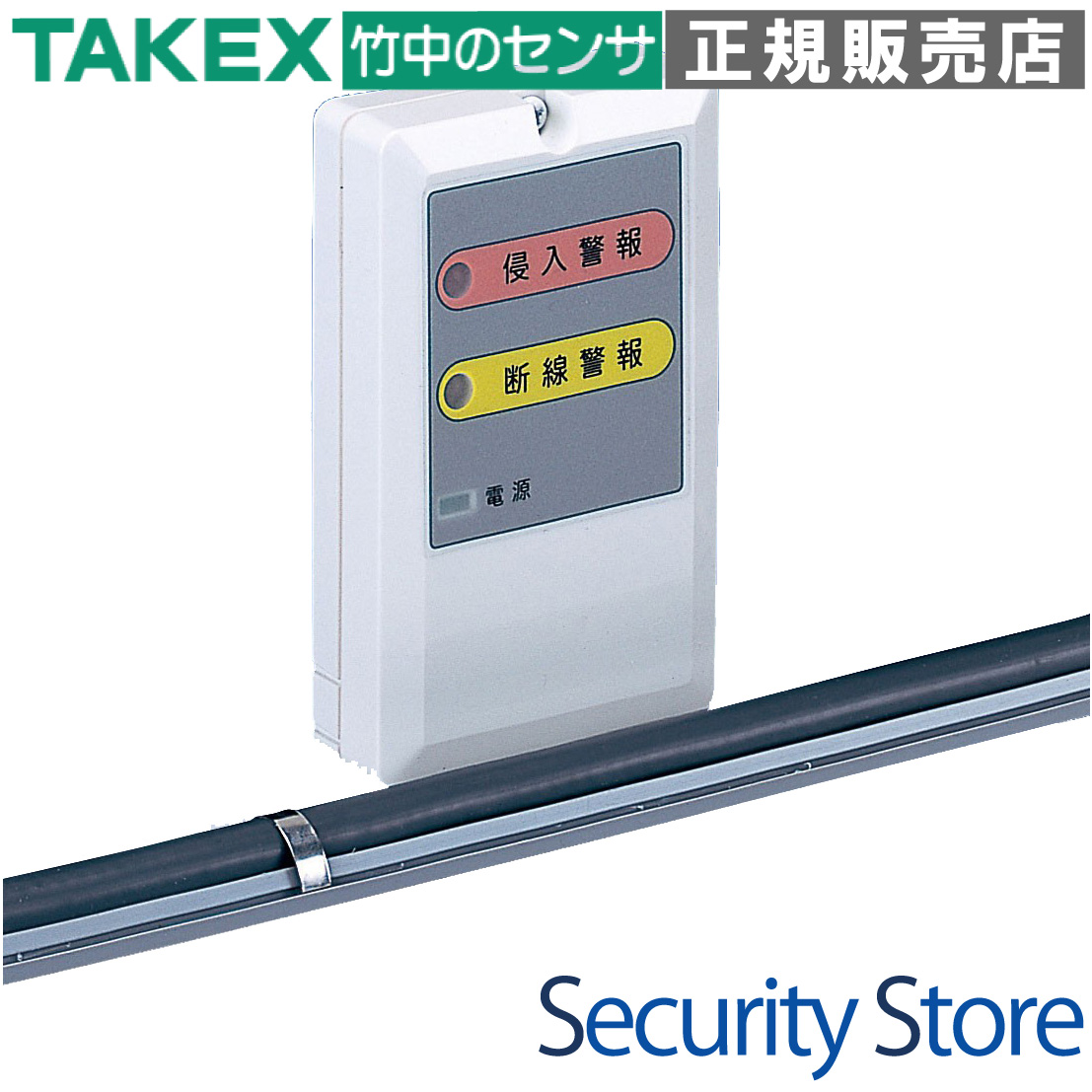

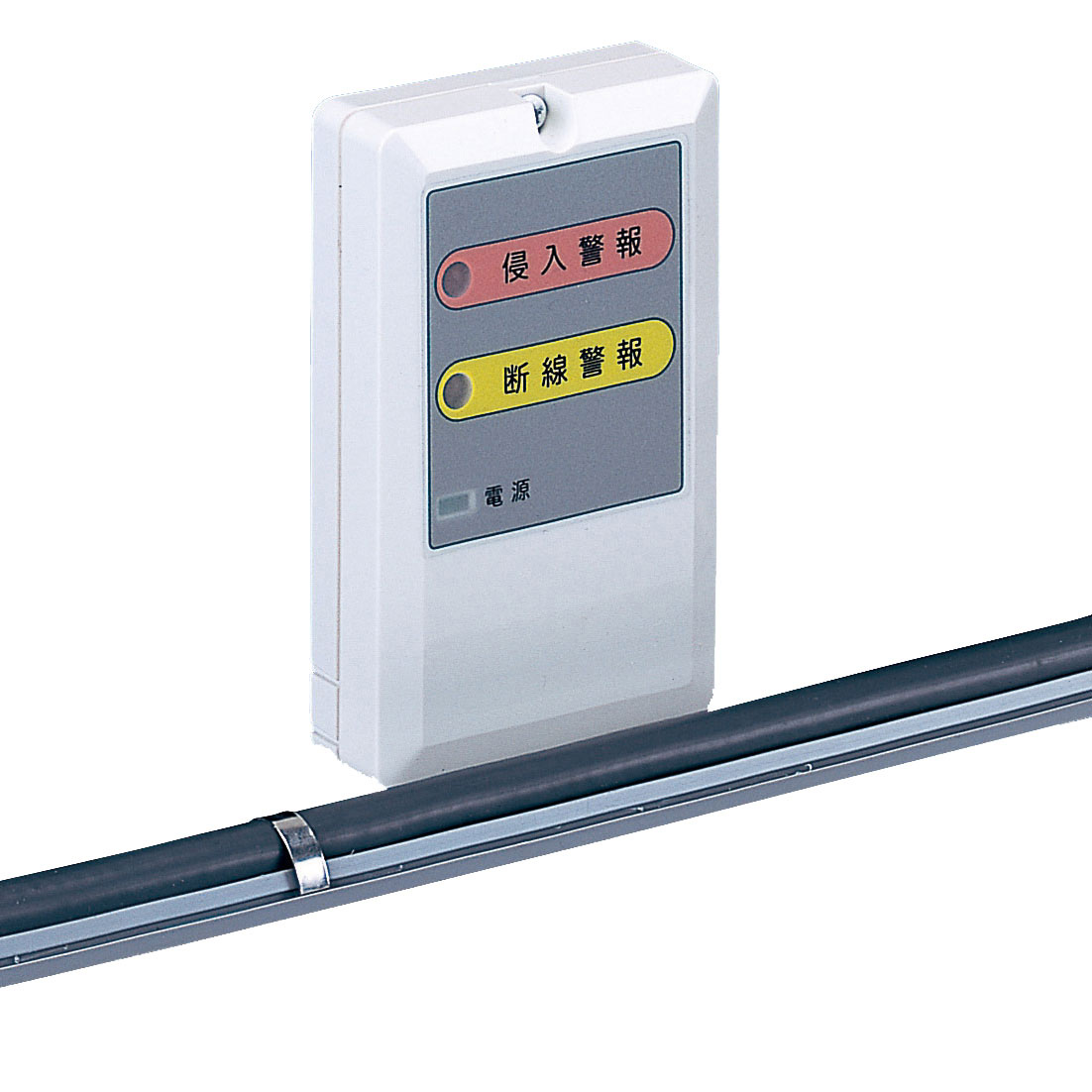

FKS-C1 感圧コードセンサアンプ

資料ダウンロード

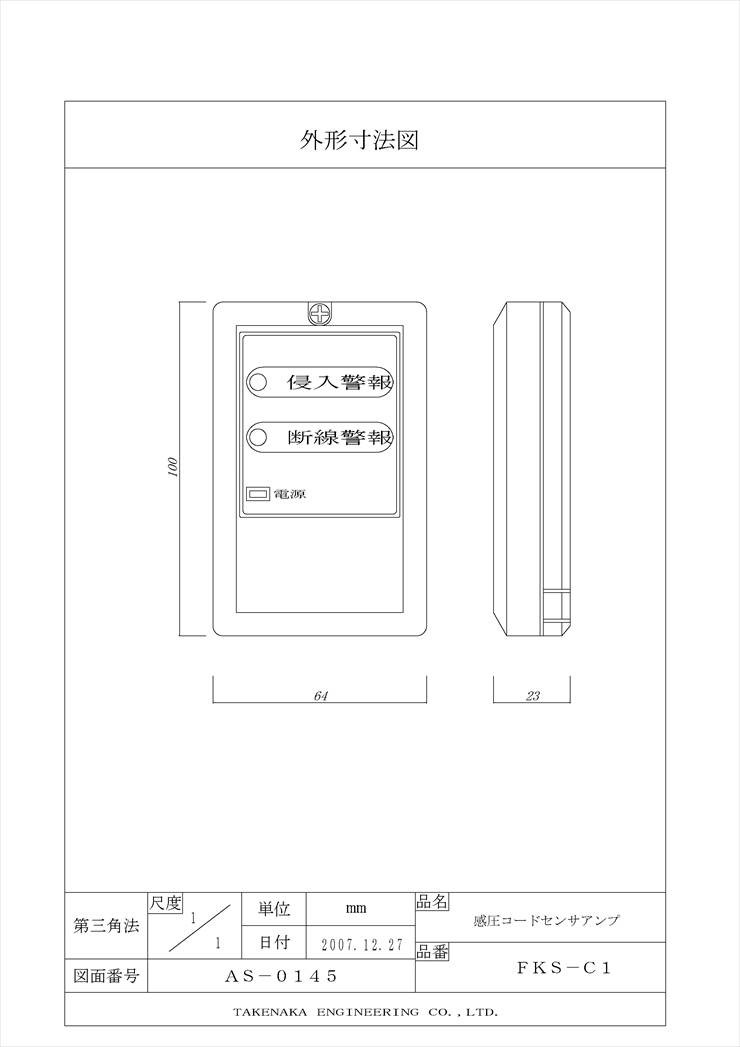

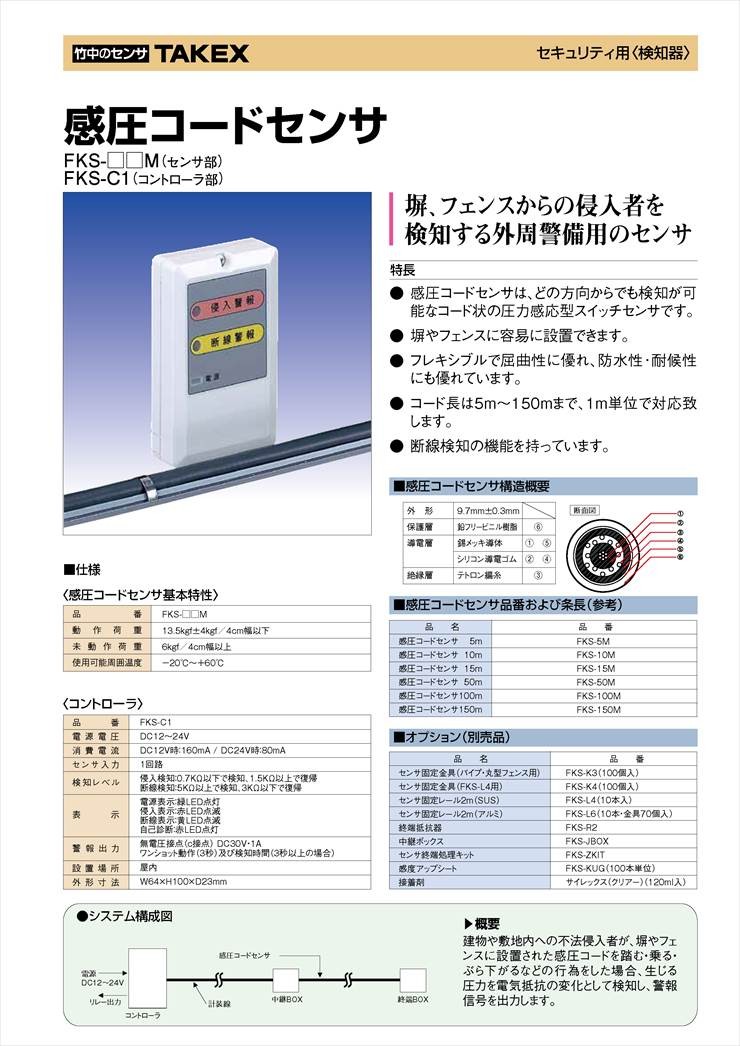

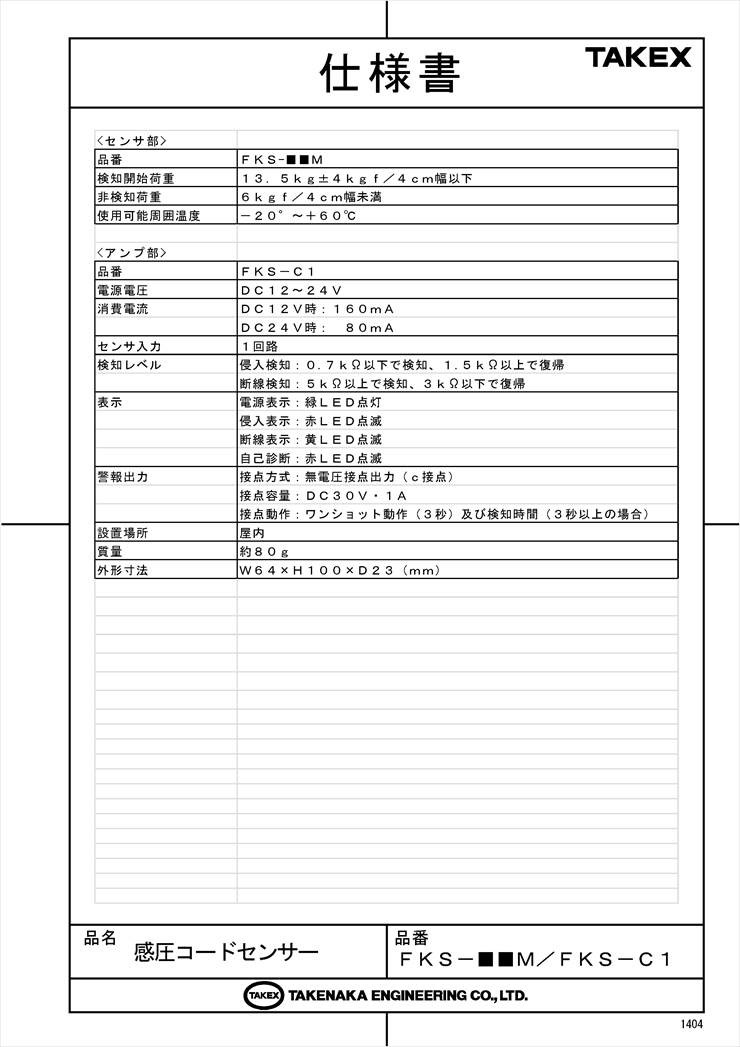

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

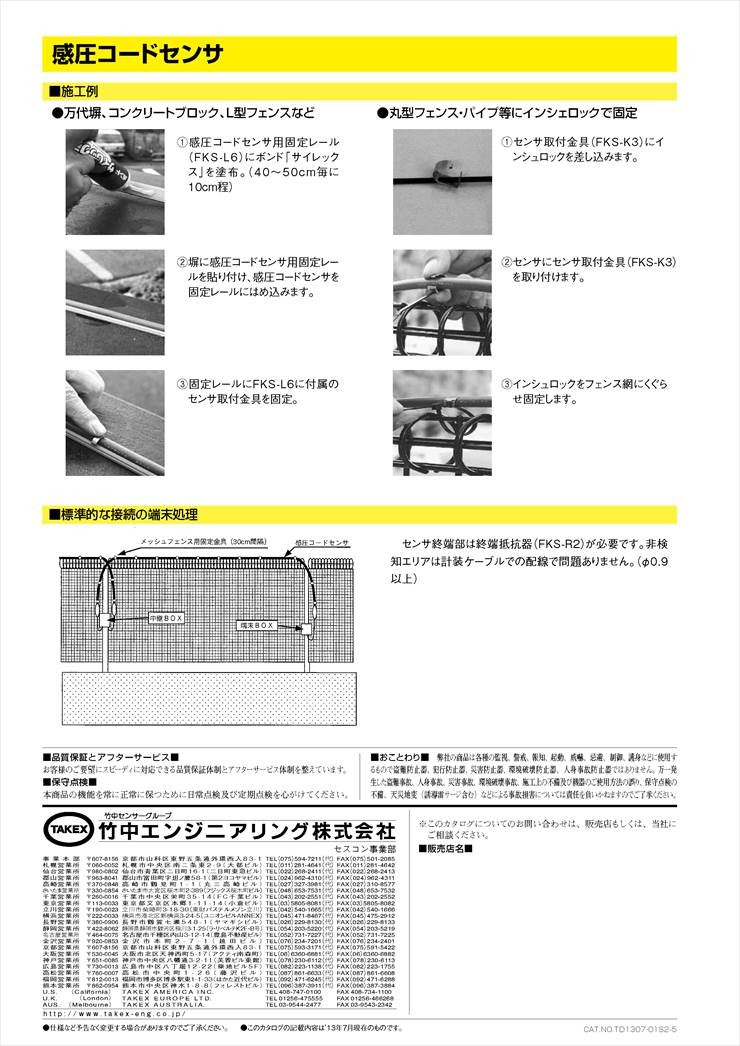

この製品が向いている用途

  • 工場や倉庫の外周フェンス警戒
  • 空港や発電所などの重要施設警備
  • 資材置き場の不法侵入対策
  • 既存の塀やフェンスへの後付け検知システム

導入前に確認したいポイント

  • アンプ本体は「屋内用」です（屋外は防水BOX必須）
  • 接続する感圧コードセンサの長さ（最大150mまで対応）
  • 電源電圧の確保（DC12V〜24V推奨）
  • フェンスの揺れが激しい場所での固定状況

特長

高精度マイコンによる高度な信号解析技術

内部に高性能マイコンを搭載しており、感圧コードセンサから送られてくるアナログ信号をデジタル処理します。風や環境振動による微細な信号変動と、侵入者による意図的な加圧や変形を正確に峻別し、誤報を最小限に抑えた信頼性の高い検知が可能です。

断線監視を含む充実の自己診断機能

センサラインの断線を常時監視するだけでなく、アンプ内部の回路異常やマイコンのフリーズを検知する自己診断機能を備えています。異常発生時には即座に警報接点を出力するため、システムが機能不全のまま放置されるリスクを回避できます。

長距離配線に強いワイド電圧設計

定格DC12V〜24Vに対し、DC8V〜32Vという極めて広い電圧許容範囲を持っています。大規模施設での長距離配線に伴う電圧降下が発生しやすい現場でも、安定した動作を維持できる設計です。

3色のLEDインジケーターによる状態表示

「電源（緑）」「侵入（赤）」「断線（黄）」の3つの高輝度LEDにより、装置の状態を一目で把握できます。正常監視、検知、断線、回路異常などのステータスを点灯・点滅パターンで使い分けて報知するため、現場でのメンテナンス効率が飛躍的に向上します。

フェイルセーフを意識したリレー制御

本機は常時励磁タイプのリレー回路を想定した設計となっており、停電や断線、機器の故障が発生した際には自動的に警報状態（NC-COM間が閉）となる仕組みを採用しています。セキュリティの死角を作らない安全設計です。

5mから150mまで柔軟に対応するセンサ管理

感圧コードセンサは1m単位で最大150mまで対応可能。本アンプは1回路専用として、小規模な通用門から大規模な工場の外周フェンスまで、現場の規模に合わせた柔軟なシステム構成をサポートします。

メンテナンス性に優れたネジ式端子台

配線部には堅牢なネジ式端子台を採用。電源、アース、センサ入力、警報出力を明確に分離配置しており、施工時や定期点検時の結線ミスを防ぎ、確実な電気的接続を保証します。

選定時に評価したい強み

  • 耐環境性能： -20℃〜+60℃の広温度範囲で安定稼働。
  • 信頼の検知ロジック： デジタル処理による低誤報・高感度の両立。
  • 事象別保持タイマー： 侵入(3s)、断線(5s)、異常(7s)と事象に応じた最適な警報保持。
  • 容易な設置： わずか80gの軽量・コンパクトボディで設置場所を選ばない。

LED表示ステータス一覧

状態 電源（緑） 侵入（赤） 断線（黄） 警報出力
正常（監視中） 点灯 消灯 消灯 非動作
侵入検知 点灯 点滅 消灯 3秒以上保持
断線発生 点灯 消灯 点滅 5秒以上保持
装置内部異常 点灯 交互点滅 交互点滅 7秒以上保持

トラブルシューティング

現象 考えられる原因 処置
緑LEDが点灯しない 電源電圧不足、極性の誤接続 テスターでDC8-32Vの電圧を確認、極性を再確認。
黄LEDが点滅する センサ芯線の断線、端子ネジの緩み センサ単体の導通確認、端子の増し締め。
赤LEDが点滅し続ける センサへの過度な加圧、異物挟まり フェンスとコードの間に異物がないか、固定が強すぎないか確認。

製品仕様

項目 内容
品番 ＦＫＳ－Ｃ１
電源電圧 ＤＣ１２〜２４Ｖ（許容範囲：DC8V〜32V）
消費電流 ＤＣ１２Ｖ時：１６０ｍＡ
ＤＣ２４Ｖ時：８０ｍＡ
センサ入力 １回路
検知レベル 侵入検知：０．７ｋΩ以下で検知、１．５ｋΩ以上で復帰
断線検知：５ｋΩ以上で検知、３ｋΩ以下で復帰
表示 電源表示：緑ＬＥＤ点灯
侵入表示：赤ＬＥＤ点滅
断線表示：黄ＬＥＤ点滅
自己診断（異常）：赤・黄ＬＥＤ点滅
警報出力 接点方式：無電圧接点出力（ｃ接点）
接点容量：ＤＣ３０Ｖ・１Ａ
接点動作：ワンショット動作（３秒）及び検知時間（３秒以上の場合）
使用可能周囲温度 －２０〜＋６０℃（結露・氷結なきこと）
使用可能周囲湿度 20% 〜 90%（結露なきこと）
設置場所 屋内
質量 約８０ｇ
外形寸法 Ｗ６４×Ｈ１００×Ｄ２３（ｍｍ）

FAQ

Q：アンプ本体を屋外に設置できますか？ A：本製品は屋内専用（非防水）です。屋外に設置する場合は、必ず防水・防滴性能のあるキャビネット（ボックス）の中に収容してください。
Q：DC24Vの電源でも動作しますか？ A：はい、DC12V〜24Vに対応しています。許容範囲はDC8V〜32Vと広いため、安定して動作します。
Q：感圧コードセンサの長さは何メートルまで対応可能ですか？ A：5mから最大150mまで、1m単位で対応可能です。
Q：センサが断線した場合、どのように報知されますか？ A：アンプの断線表示灯（黄LED）が点滅し、警報接点が最低5秒間出力されます。
Q：1台のアンプに複数の感圧コードセンサを接続できますか？ A：本製品は1チャンネル（1回路）専用です。複数のラインを個別に管理する場合は、ライン数分のアンプが必要です。
Q：メンテナンス頻度はどの程度必要ですか？ A：年に一度は実際にセンサを加圧しての動作確認と、端子台のネジの増し締めを推奨しています。
Q：誤報を減らすための工夫はありますか？ A：高精度マイコンによるデジタルフィルタリングを行っていますが、施工時にセンサを過度なテンションで固定しないことも重要です。
Q：停電した時はどのような出力になりますか？ A：停電時はリレーが非励磁状態となり、NC-COM間が閉じる「警報状態」となります。
Q：接点出力で直接大きなライトを光らせることはできますか？ A：接点容量はDC30V 1Aまでです。AC100Vの機器や大電流負荷を駆動させる場合は、別途パワーリレーを介してください。
Q：自己診断機能で異常が出た場合、どのように復旧しますか？ A：まずは電源を一度切り、再投入してください。改善しない場合は内部故障の可能性があるため、本体の交換をご検討ください。
