金庫センサー TAKEX 竹中エンジニアリング [SS-02]

Q: 設置時にコードをたるませてはいけないのはなぜですか？

金庫が数センチ移動したり、無理やり剥がされたりした瞬間に接点を動作させるためです。コードに余裕があると検知できない可能性があります。

Q: LEDが点灯しないのですが、故障でしょうか？

本製品は防犯上の理由からLEDインジケーターを搭載していない仕様です。故障ではありません。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング金庫センサー盗難防止電源不要接点出力

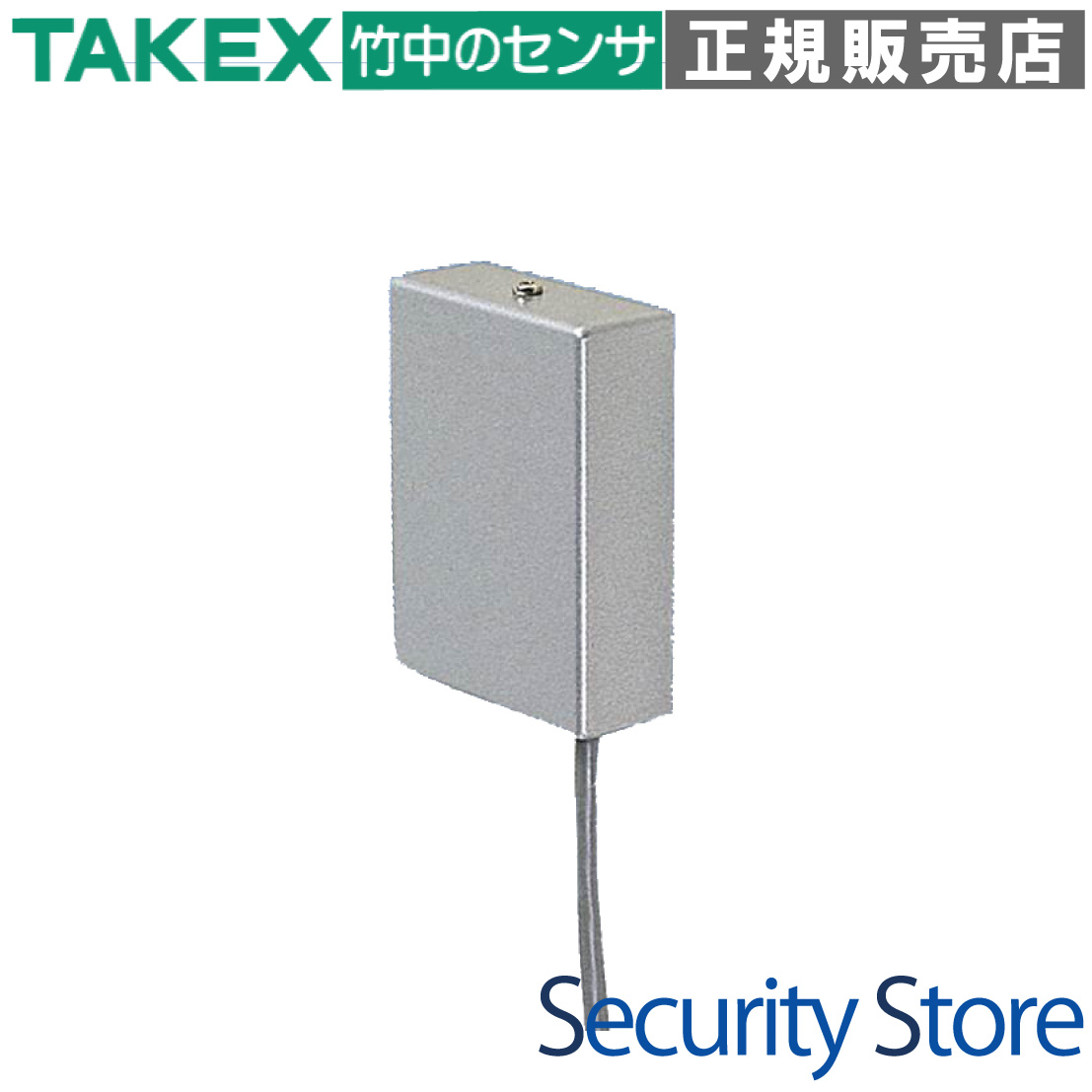

SS-02 金庫センサー

金庫の持ち出し、破壊、焼き切りといったあらゆる物理的攻撃を全方位で監視する高機能セキュリティセンサーです。電源不要のパッシブ設計ながら、傾斜・温度・タンパーの3重検知ロジックを備え、重要資産の強固な守りを実現します。

型番： SS-02
製品名： 金庫センサー
検知方式： 傾斜（機械式）、温度（サーミスタ/バイメタル）、タンパー（マイクロスイッチ）
主な用途： 金庫の持ち出し監視、焼き切り破壊検知、位置ズレ監視
設置場所： 屋内（金庫正面、側面、壁面）
電源： 不要（無電圧接点出力）

資料ダウンロード

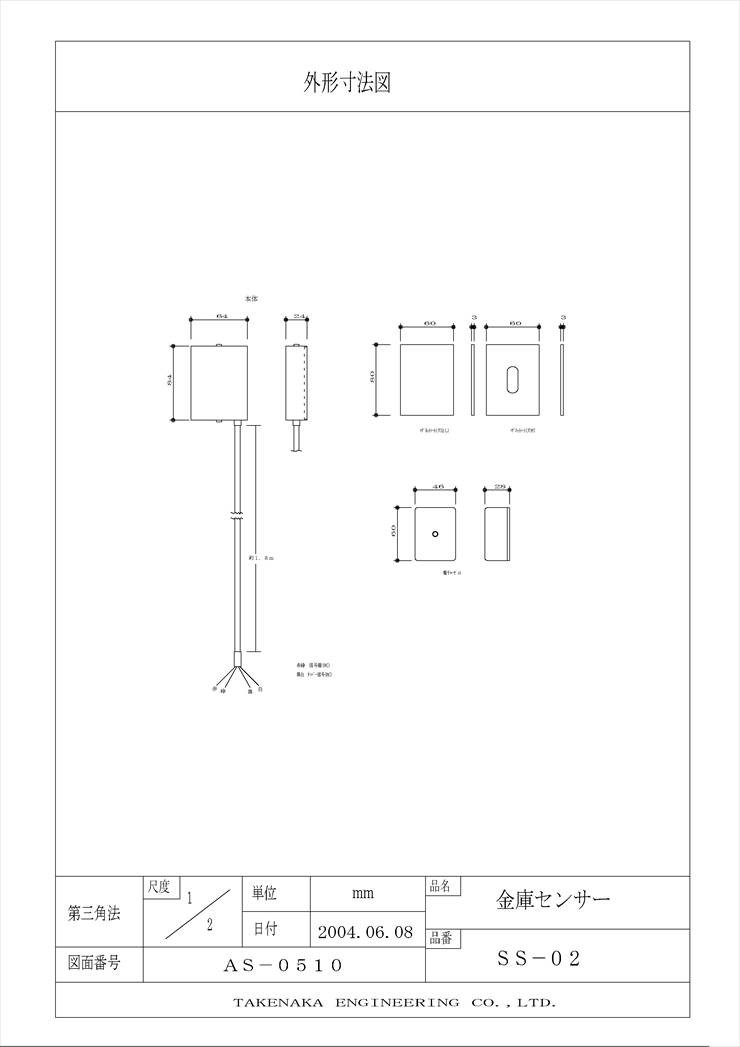

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

重要書類・現金を保管する金庫の防犯
金庫の持ち出し・移動の早期検知
溶断（焼き切り）による破壊の監視
機器の不正な取り外しや悪戯の防止

導入前に確認したいポイント

設置面が平滑でマグネットが接着可能か
警戒時、コードをピンと張れる距離に端子ボックスを置けるか
NCループ（常時閉）対応の受信機があるか
金庫の設置場所に大きな振動や衝撃がないか

特長

3重の警戒ロジックによる多角的監視

金庫に対する物理的なアプローチを逃さないため、「傾斜」「温度」「タンパー」の3種類のセンサーを搭載しています。単一の検知方式では捉えきれない、持ち去りから破壊行為までを1台でカバーします。

傾斜検知技術による移動・持ち出しの阻止

内部に機械的な傾斜スイッチを内蔵しており、金庫が傾けられたり、持ち出される際の姿勢変化（約85度以上）を確実に捉えます。金庫自体の移動をトリガーにするため、極めて初期段階での発報が可能です。

熱検知（焼き切り監視）機能

溶断（焼き切り）による金庫破りに対し、本体内部の温度センサーが反応します。内部温度が約90℃に達した際に回路が動作し、物理的な破壊工作が行われていることを即座に警備システムへ伝えます。

物理的な警戒・解除バイパス機構

センサー本体を「警戒位置（穴なしシート）」から「解除位置（穴付シート）」へ物理的に移動させることで、モードを切り替えます。電気的な操作を介さないため、直感的で操作ミスが少なく、運用負荷を軽減します。

電源供給不要のパッシブ設計

センサー自体は接点出力のみを行うパッシブ型であり、外部からの電源供給を必要としません。長期間にわたって安定した性能を維持し、配線コストの抑制とメンテナンスの簡略化に貢献します。

フェールセーフ思想に基づいたNC回路

断線などのトラブルが即座に異常として認識されるNC（Normally Closed：常時閉）ループ回路を採用。万が一ケーブルが切断された場合でも警報が動作する、高度なセキュリティ基準を満たした設計です。

2系統の独立した出力ループ

「傾斜・温度・剥がし」を監視するメイン警報ループと、カバー開けを監視するシステム保守ループを独立して出力。原因を切り分けた監視運用が可能です。

第三者に悟らせないLEDレス設計

本体に動作確認用のLED等のインジケーターをあえて搭載していません。これは、第三者に現在の警戒状態や検知範囲を悟らせないという、高度な防犯上の配慮に基づいています。

    選定時に評価したい強み
    高い信頼性： 日本国内の防犯機器大手「竹中エンジニアリング」製のロングセラーモデル。
強固な自己防衛： 裏面スイッチにより、金庫から引き剥がされた瞬間にも即座に発報。
簡単な施工： マグネットシート方式により、金庫への穴あけ加工なしで取り付けが可能。
メンテナンス性： 接点出力のみのシンプル構造で、トラブル時の原因特定が容易。



施工・設置ガイド

SS-02の性能を最大限に発揮させるためには、取付位置の精度とコードの張り具合が重要です。

確認項目	この製品での考え方
設置位置	金庫正面の「開閉ハンドル付近」に本体を吸着させてください。
コードの張り	本体と端子ボックス間のコードは、絶対にたるませないでください。ピンと張ることで、数センチの移動も検知可能になります。
本体の向き	コード引出部が必ず「真下」を向くように垂直に設置してください。
解除時の扱い	解除時は「穴付シート」の中央に吸着させてください。シートの穴により裏面スイッチが浮き、警報が停止します。

配線・端子仕様

線色	接点タイプ	対応センサー
赤・緑	NC（常時閉）	傾斜スイッチ、温度センサー、本体裏面スイッチ（メイン警報）
黒・白	NC（常時閉）	本体内部タンパースイッチ（カバー開け監視）

製品仕様

項目	内容
品名	金庫センサー
品番	ＳＳ－０２
検知出力	無電圧リレー接点（ｂ接点）本体取り外し時本体傾斜時（動作角度約８５°）焼き切り（動作温度約９０℃　本体内部）
タンパー出力	無電圧リレー接点（ｂ接点）本体カバー取り外し時
使用可能周囲温度	０℃〜＋５０℃（結露なきこと）
設置場所	屋内

FAQ

Q：センサーを動作させるために電源は必要ですか？ A：いいえ、電源は不要です。センサー自体は無電圧接点を出力するパッシブ型のため、警備受信機側のループ電流のみで動作します。

Q：警戒と解除の切り替えはどうやって行いますか？ A：金庫正面の「穴なしシート（警戒用）」と、側面や壁面の「穴付シート（解除用）」の間で本体を物理的に移動させることで切り替えます。

Q：焼き切り（溶断）検知は、一度動作すると復旧できますか？ A：温度センサーが約90℃を検知して回路が遮断された場合、基本的に本体の交換が必要となります。

Q：設置時にコードをたるませてはいけないのはなぜですか？ A：金庫が数センチ移動したり、無理やり剥がされたりした瞬間に接点を動作させるためです。コードに余裕があると、移動されても検知できない可能性があります。

Q：金庫に穴を開けずに設置できますか？ A：はい。付属のマグネットシートを金庫に貼り付け、磁力で本体を固定するため、金庫への穴あけ加工は不要です。

Q：地震で誤報が発生することはありますか？ A：内部に傾斜スイッチを搭載しているため、非常に激しい揺れや衝撃が加わった場合には、接点が動作し発報することがあります。

Q：本体カバーを開けようとしたときに通知は来ますか？ A：はい。タンパー出力（黒・白の線）を監視ZONEに接続していれば、カバーを固定するネジを緩めた時点で発報させることが可能です。

Q：LEDが点灯しないのですが、故障でしょうか？ A：本製品は防犯上の理由（第三者に状態を悟らせないため）から、もともとLEDインジケーターを搭載していない仕様です。故障ではありません。

Q：本体の取付向きに指定はありますか？ A：はい。必ずコードの引出部が「真下」を向くように垂直に設置してください。斜めに設置すると傾斜検知が正しく機能しません。

Q：屋外の金庫にも使用できますか？ A：本製品は屋内専用です。結露のない、0℃〜+50℃の環境で使用してください。
