PR-S3 シャッターセンサー 近赤外線反射式　屋内シャッター・大型扉用 TAKEX 竹中エンジニアリング [PR-S3]

PR-S3 シャッターセンサー 近赤外線反射式　屋内シャッター・大型扉用 TAKEX 竹中エンジニアリング [PR-S3]

販売価格: 会員のみ販売

商品詳細

TAKEX 防犯センサー シャッター監視 近赤外線反射式 屋内用

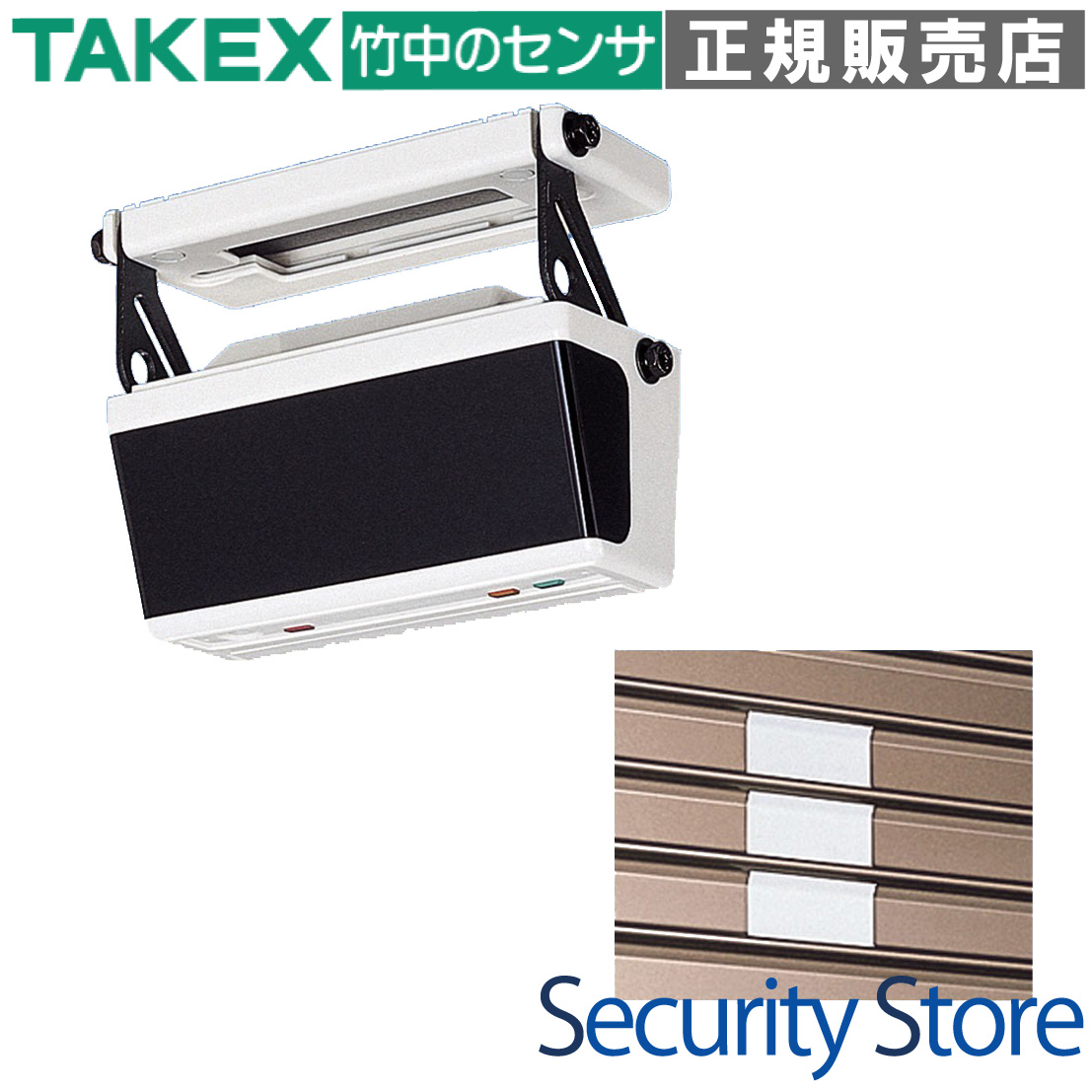

PR-S3 シャッターセンサー 近赤外線反射式

PR-S3は、屋内シャッターや大型扉の閉鎖状態を正確に監視するために設計された、近赤外線反射式の専用センサーです。反射シートを用いる構造により、扉側に配線が不要で、既存の設備にもスムーズに導入できるBtoB向け高信頼性モデルです。

  • 型番： PR-S3
  • 方式： 近赤外線反射式（ダブルビーム方式）
  • 主な用途： 倉庫・店舗シャッター、大型スライド扉の開閉監視
  • 設置場所： 屋内
  • 電源電圧： DC10V〜30V（無極性）
PR-S3 シャッターセンサー

この製品が向いている用途

  • 物流倉庫の大型シャッター監視
  • 店舗閉店時の防犯セキュリティ強化
  • 工場の大型扉の閉め忘れ検知
  • 既存のシャッターへの後付けセンサー設置

導入前に確認したいポイント

  • 設置距離が5cm〜40cmの範囲内であるか
  • シャッター面に対し15度の角度で取付可能か
  • 反射シート貼付面の油分や汚れを除去できるか
  • 屋内環境（雨のかからない場所）での使用か

特長

高精度な「ダブルビーム方式」による誤報低減

投光6本、受光2本のダブルビーム構成を採用。近赤外線ビームをシャッター面に照射し、その反射を常に監視します。突発的な光の乱れや微細な反射変動、ノイズをフィルタリングし、安定した検知性能を発揮します。

反射シート方式による容易な施工

検知対象（シャッター側）に専用の反射シートを貼付するだけで機能します。扉側にミラーや電源配線、重い検知器を設置する必要がないため、施工コストを抑えつつ、断線のリスクも解消します。

施工の信頼性を高める「15度傾斜設置」設計

シャッター面に対してあえて垂直（0度）ではなく、15度の角度を維持して設置する仕様です。これにより垂直反射による予期せぬトラブルを防ぎ、より確実な開閉検知を実現します。

発報箇所を特定する「アラームメモリー機能」

同一回線に複数のセンサーを接続している場合でも、どのセンサーが作動したかをLED（黄色）で知らせます。警報後に3分間点滅、その後47分間点灯を維持するため、トラブル後の事後確認が容易です。

設置・保守をサポートする自己診断機能

受光量を常時監視する自己診断機能を搭載。反射光が一定レベルを下回ると感度表示灯（赤色）が点灯し、光軸のズレやレンズの汚れによる性能低下を即座に知らせます。

柔軟なシステム構築を支える「無極性電源」

電源入力はDC10V〜30Vの広範囲に対応しており、さらに極性を問わない「無極性」設計です。現場での配線ミスを防止し、施工時間を短縮します。

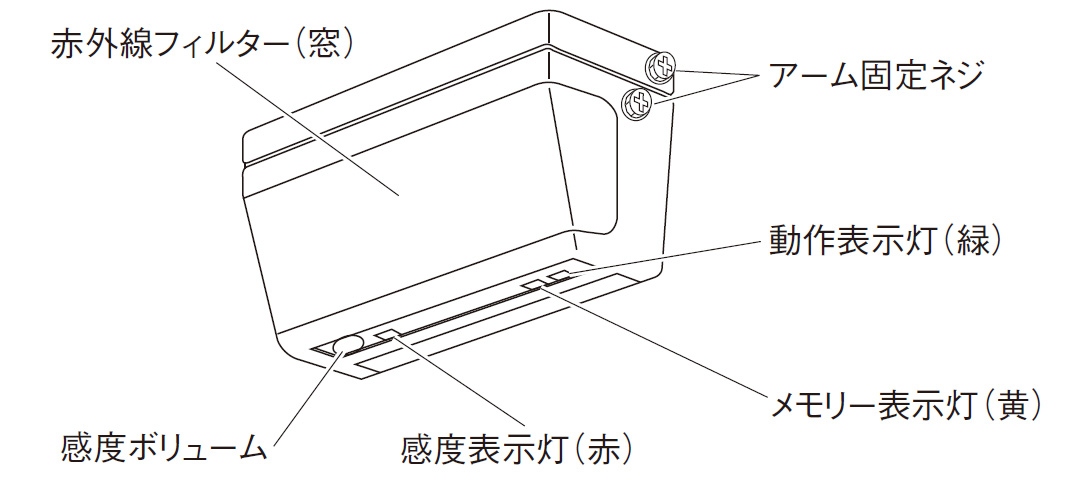

状況が一目でわかる3色LEDインジケーター

動作表示（緑）、感度不足（赤）、メモリー（黄）の3つのLEDにより、現在の動作状態や過去の履歴、調整が必要なタイミングを視覚的に把握できます。

長期運用に耐える堅牢な樹脂筐体

屋内環境での使用に適した軽量かつ強固な樹脂ケースを採用。ブラックの赤外線フィルター窓は外乱光の影響を抑え、安定した受光能力を維持します。

選定時に評価したい強み

  • 確実な検知： ダブルビーム方式で、シャッターの微妙な揺れなどによる誤報を抑止。
  • 施工性の良さ： 扉側の配線が不要な反射式のため、設置場所を選ばない。
  • メンテナンス性： LED表示と自己診断機能で、保守点検がスムーズ。
  • 配線効率： DC12V/24V両対応かつ長距離配線（最大3000m）が可能。

施工・設置ガイド

PR-S3の性能を最大限に引き出すためには、反射シートの適切な配置と本体の角度調整が極めて重要です。

工程 作業上の重要ポイント
反射シートの貼付 付属シート3枚を下向きに貼付。5〜40cmの距離を維持。事前に脱脂を徹底すること。
設置角度の固定 シャッター面に対し必ず「15度」の角度を付けて固定。0度（垂直）は失報の原因となります。
感度ボリューム調整 設置後、緑点灯・赤消灯の状態を確認。必要最小限の感度に設定し、過剰な感度による誤作動を防ぐ。

LED表示とステータス

LED表示 状態 内容・処置
動作表示灯（緑）点灯 正常監視中 シャッターが閉じており、正常に受光しています。
感度表示灯（赤）点灯 受光量不足 反射光が不足。光軸調整、反射シートの汚れ、距離を確認してください。
メモリー灯（黄）点滅/点灯 警報履歴あり 過去に警報が出たことを示します。確認後リセット可能です。

トラブルシューティング

現象 考えられる原因 確認・処置事項
警報が出続ける シャッターの半開き、シート剥がれ 扉を完全に閉め、シートが正しい位置にあるか確認。
警報が全く出ない 垂直設置、感度が高すぎる 15度の角度が付いているか確認。感度ボリュームを絞る。
LEDが何も点灯しない 電源配線の断線、電圧不足 テスターで端子1-2間の電圧（DC10-30V）を確認。

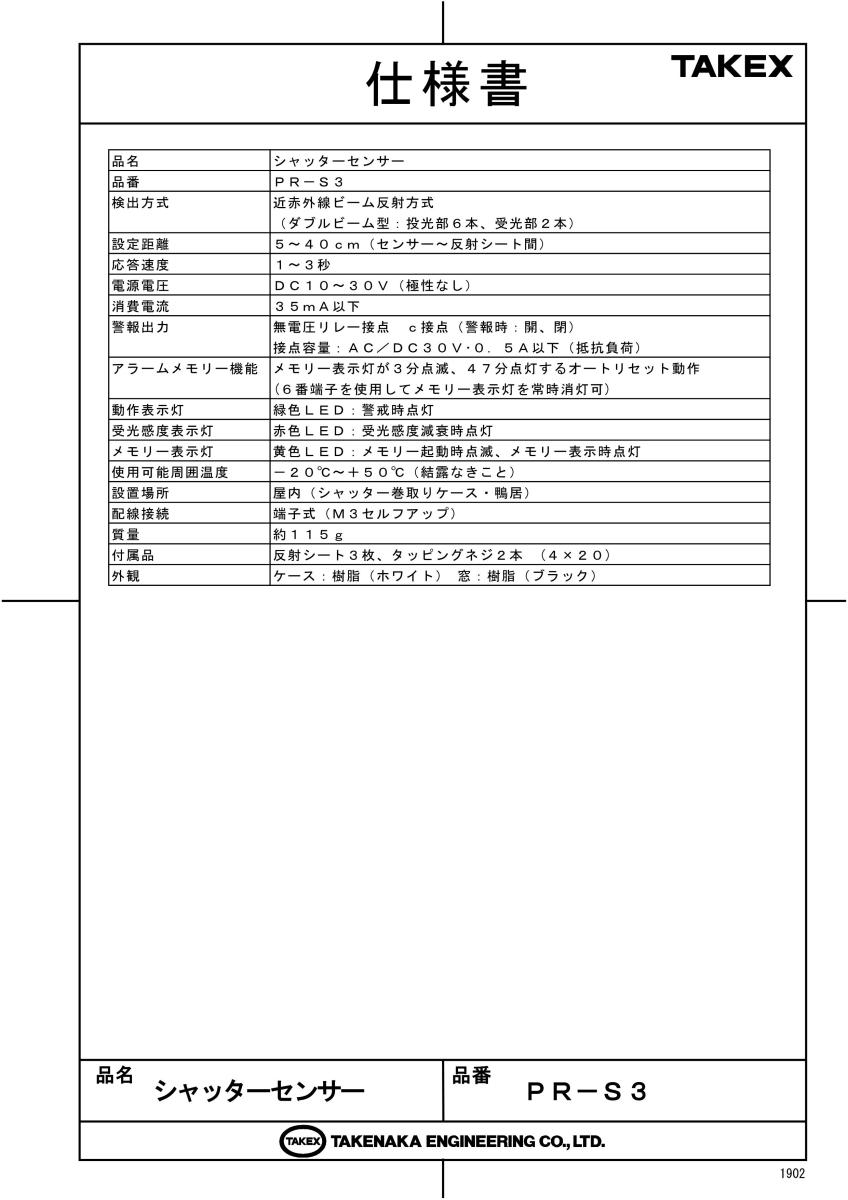

製品仕様

項目 仕様詳細
品名 シャッターセンサー PR-S3
検知方式 近赤外線反射式（ダブルビーム）

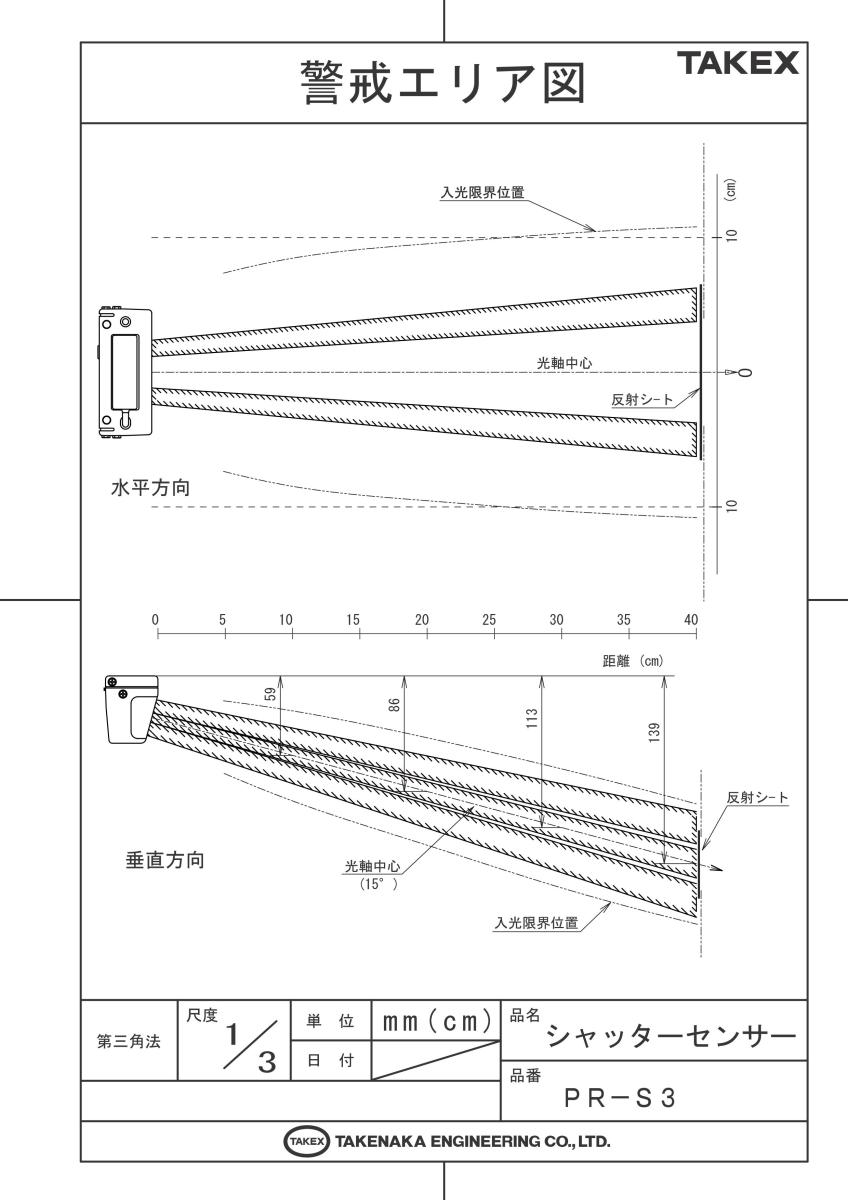

設定距離 5cm 〜 40cm
電源電圧 DC10V 〜 30V（極性なし）
消費電流 35mA以下
警報出力 無電圧リレーC接点（AC/DC 30V 0.5A以下）
警報保持時間 約2秒
メモリー表示 3分点滅、その後47分点灯（自動復旧）
使用温度範囲 -20℃ 〜 +50℃
設置場所 屋内

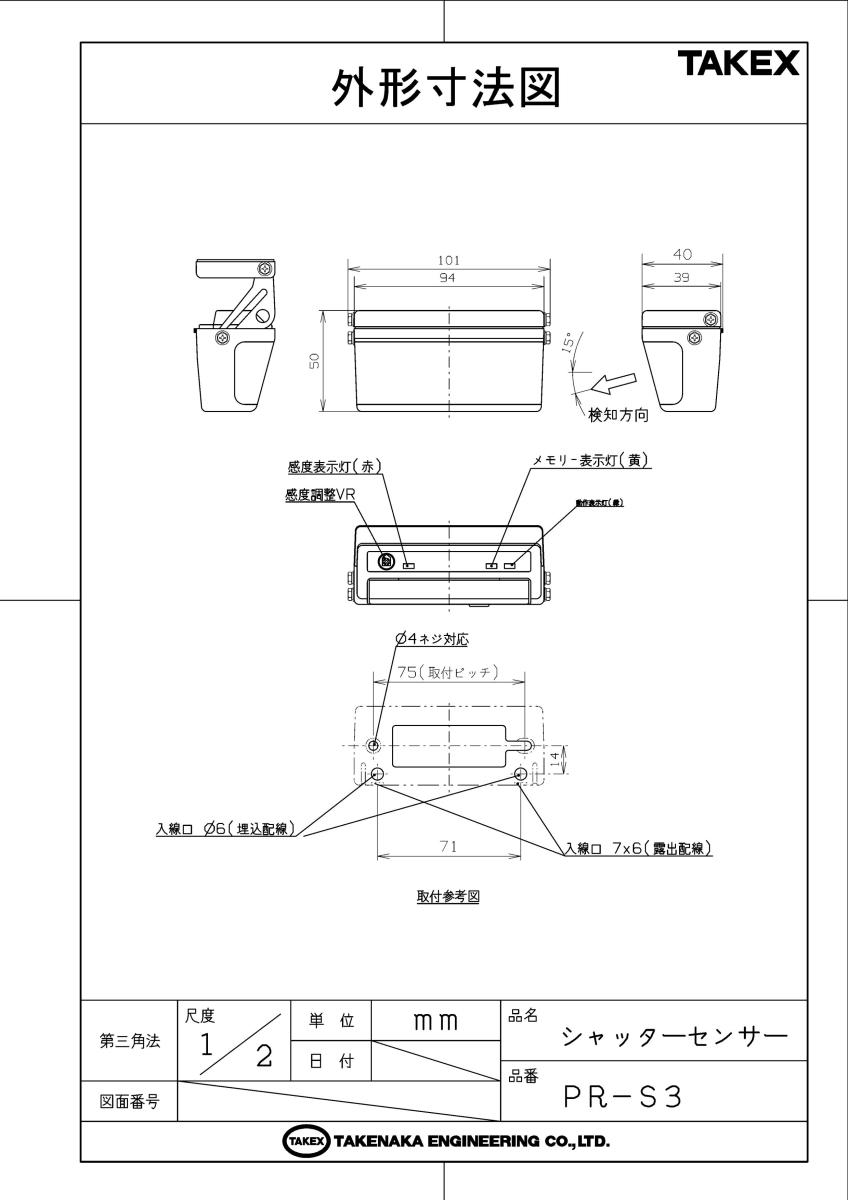

外形寸法 W144 × H43 × D44 mm
本体重量 約115g
材質 ケース：樹脂（ホワイト）/ 窓：樹脂（ブラック）

FAQ

Q：シャッター側に配線は必要ですか？ A：いいえ、必要ありません。本機は本体から出した赤外線を、シャッター面に貼った反射シートで受ける方式のため、扉側の配線は不要です。
Q：どのような角度で設置すべきですか？ A：シャッター面に対して、本体を必ず15度傾けて設置してください。垂直（0度）に設置すると、反射が強すぎて正常に動作しない（警報が出ない）場合があります。
Q：検知距離はどのくらいですか？ A：本体から反射シートまでの距離が5cmから40cmの範囲内で使用してください。
Q：屋外で使用できますか？ A：本機は屋内専用です。雨の当たる場所や屋外での使用は避けてください。
Q：感度表示灯（赤色）が点灯してしまいました。 A：受光量が不足しているサインです。角度のズレや反射シートの汚れ、赤外線フィルターの汚れを確認し、清掃または再調整を行ってください。
Q：電源のプラスとマイナスを間違えても壊れませんか？ A：本機は無極性電源（DC10-30V）を採用しているため、極性を気にせず配線いただけます。
Q：アラームメモリー機能とは何ですか？ A：1つの警報回線に複数のセンサーがある場合、どのセンサーが反応したかを黄色のLED点灯で保持する機能です。侵入経路の特定に役立ちます。

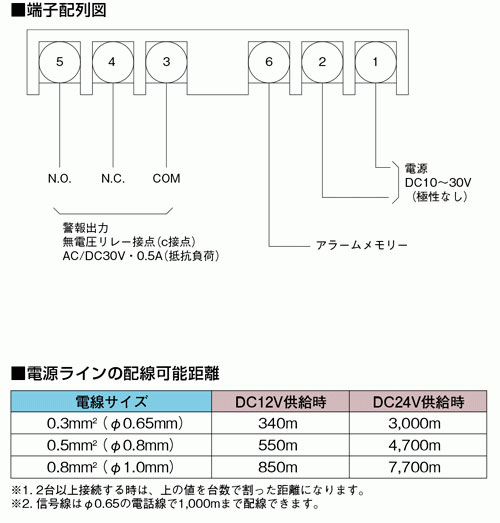

Q：配線距離はどれくらい伸ばせますか？ A：0.3mm2以上の電線を使用した場合、DC12V供給で最大340m、DC24V供給で最大3000mまで延長可能です。
Q：反射シートは貼り直しできますか？ A：一度本固定すると貼り直しが難しいため、設置時は仮止めを行い、動作確認をしてから本固定することをお勧めします。
Q：接点出力の形式を教えてください。 A：無電圧リレーC接点です。正常時閉（NC）と正常時開（NO）の両方を選択して利用可能です。
