パイプシャッター用シート取付金具 TAKEX 竹中エンジニアリング [BF-S3]

パイプシャッター用シート取付金具 TAKEX 竹中エンジニアリング [BF-S3]

販売価格: 会員のみ販売

商品詳細

TAKEX シャッターセンサー用アクセサリ 反射シート取付金具 施工部材

BF-S3 パイプシャッター用シート取付金具

反射シートの貼付が困難なパイプ構造のシャッターにおいて、近赤外線反射式センサーを確実に運用するための専用取付金具です。物理的な「面」を構築することで、センサーの検知精度を最大限に引き出します。

  • 型番： BF-S3
  • 製品名： パイプシャッター用シート取付金具
  • 対応センサー： PR-S3、SH-M5等（TAKEX製反射式センサー）
  • 主な用途： パイプ式シャッターへの反射シート設置
  • 適合パイプ径： 12mm 〜 19mm
  • 適合ピッチ： 70mm 〜 90mm

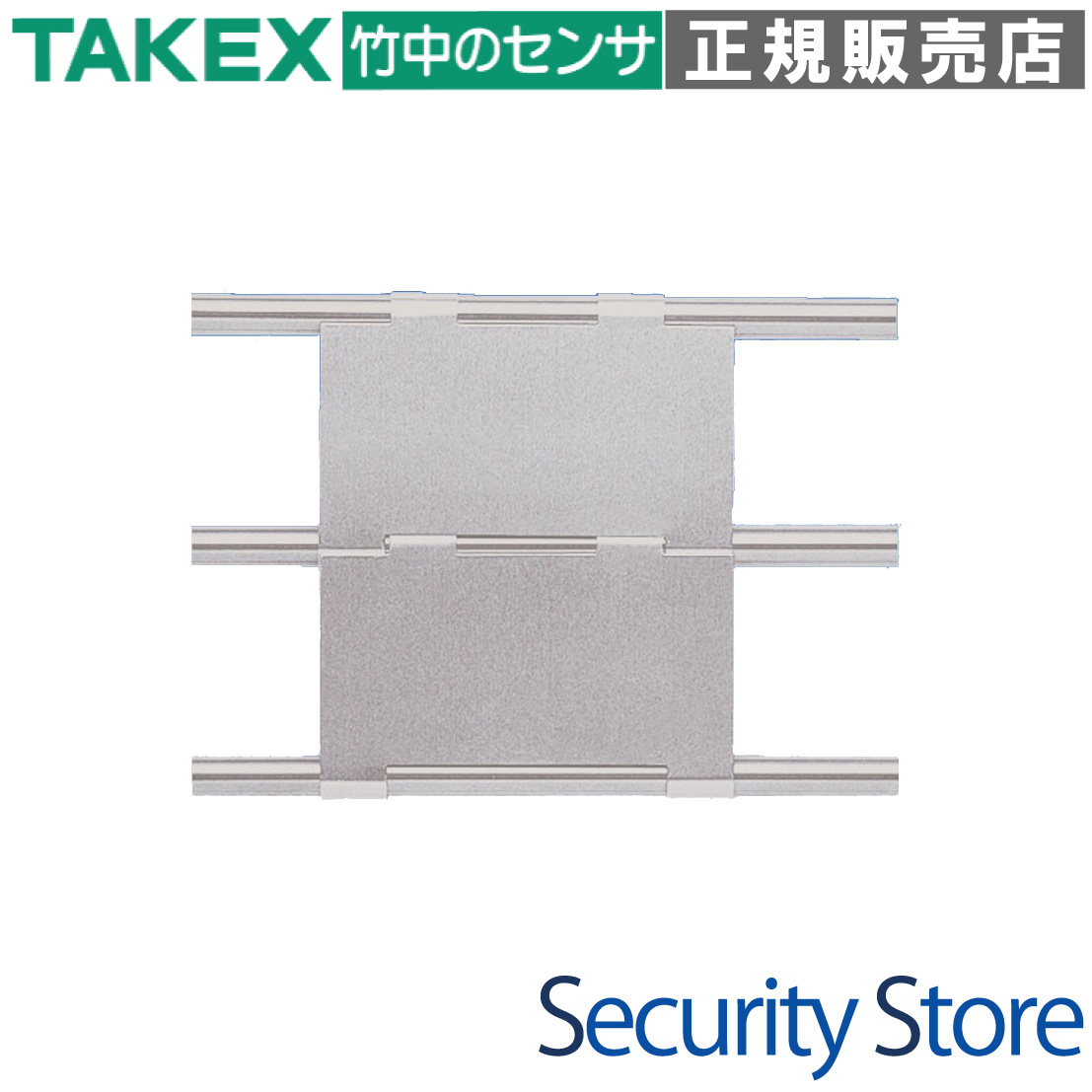

BF-S3 パイプシャッター用シート取付金具の製品画像

資料ダウンロード

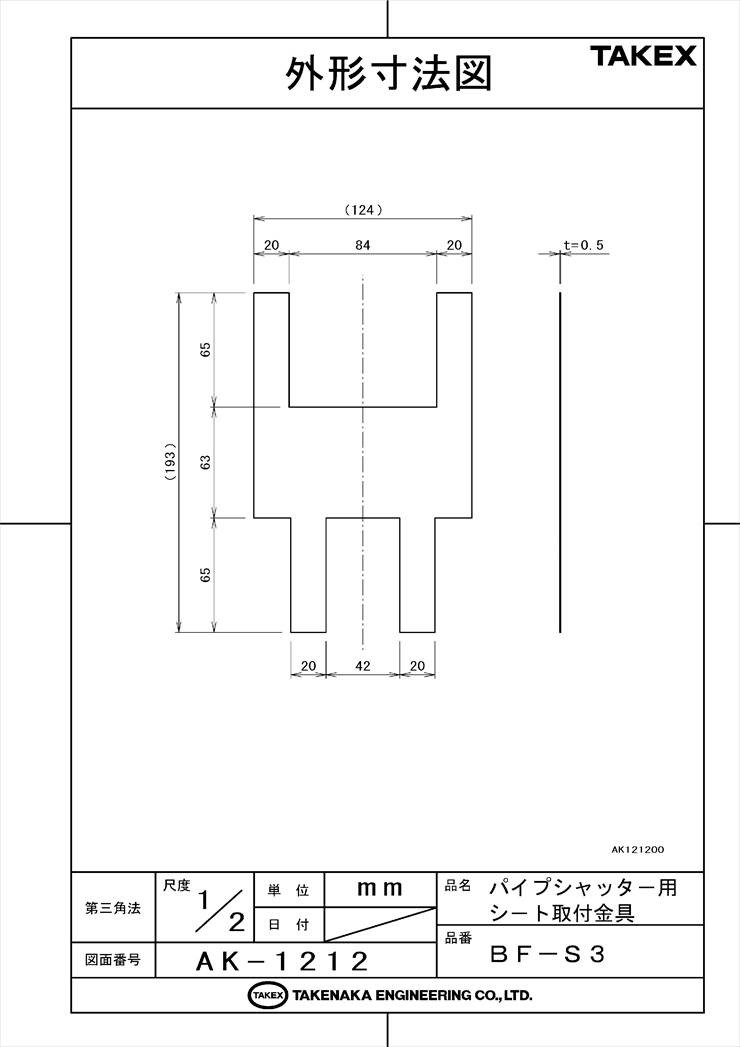

外形寸法図（PDF）

この製品が向いている用途

  • パイプ構造のシャッターへの防犯施工
  • 反射シートの貼付面が確保できない現場
  • 大型扉や屋内シャッターの開口部監視
  • PR-S3等の反射式センサー導入時

導入前に確認したいポイント

  • シャッターパイプの直径（12〜19mm）
  • パイプ間のピッチ（70〜90mm）
  • 反射シートの必要枚数
  • 施工場所の開閉振動の有無

特長

パイプ構造に確実な「貼付面」を構築

通常、反射シートは平滑な面への貼付を前提としていますが、本金具を使用することで、シートを直接貼ることができない丸パイプ形状のシャッターに対しても、物理的な平面ベースを構築できます。

シャッターの挙動に負けない高い剛性

塗装処理済みの頑強な鋼板を採用。シャッターの激しい開閉動作に伴う振動や、外部からの風圧を受けても歪みが生じにくく、センサーの光軸を安定して反射させることが可能です。

現場での微調整を可能にする可変設計

現場のシャッター仕様に合わせて調整ができる折り曲げ足構造を採用しています。標準的なピッチから、少し重なりを持たせることで変則的なピッチまで、柔軟にフィッティングさせることができます。

光軸の安定性を支える2枚構成の基盤

反射シート貼付板は2枚で1セットとなっており、広範囲な反射面を確保。センサー側からの光をこぼさず捉え、誤報や失報のリスクを大幅に低減する設計となっています。

結束バンドによる迅速かつ強固な固定

特殊な工具を必要とせず、付属の結束バンドで締め付けるだけで確実に固定が可能。施工時間を短縮しながら、パイプに対して密着度の高い設置を実現します。

TAKEX純正センサーの性能をフル活用

PR-S3などの高品質な近赤外線反射式センサー専用に設計されているため、センサーが持つ本来の検知距離や安定性を最大限に引き出すことができます。

選定時に評価したい強み

  • 施工性： 結束バンドと足の折り曲げだけで設置でき、現場を選びません。
  • 信頼性： 金属製プレートが反射シートの剥がれや歪みを長期にわたり防止します。
  • 柔軟性： パイプ径12mm〜19mmまで幅広く対応する高い汎用性。
  • 保守性： メンテナンス時も結束バンドの交換のみで再固定が可能です。

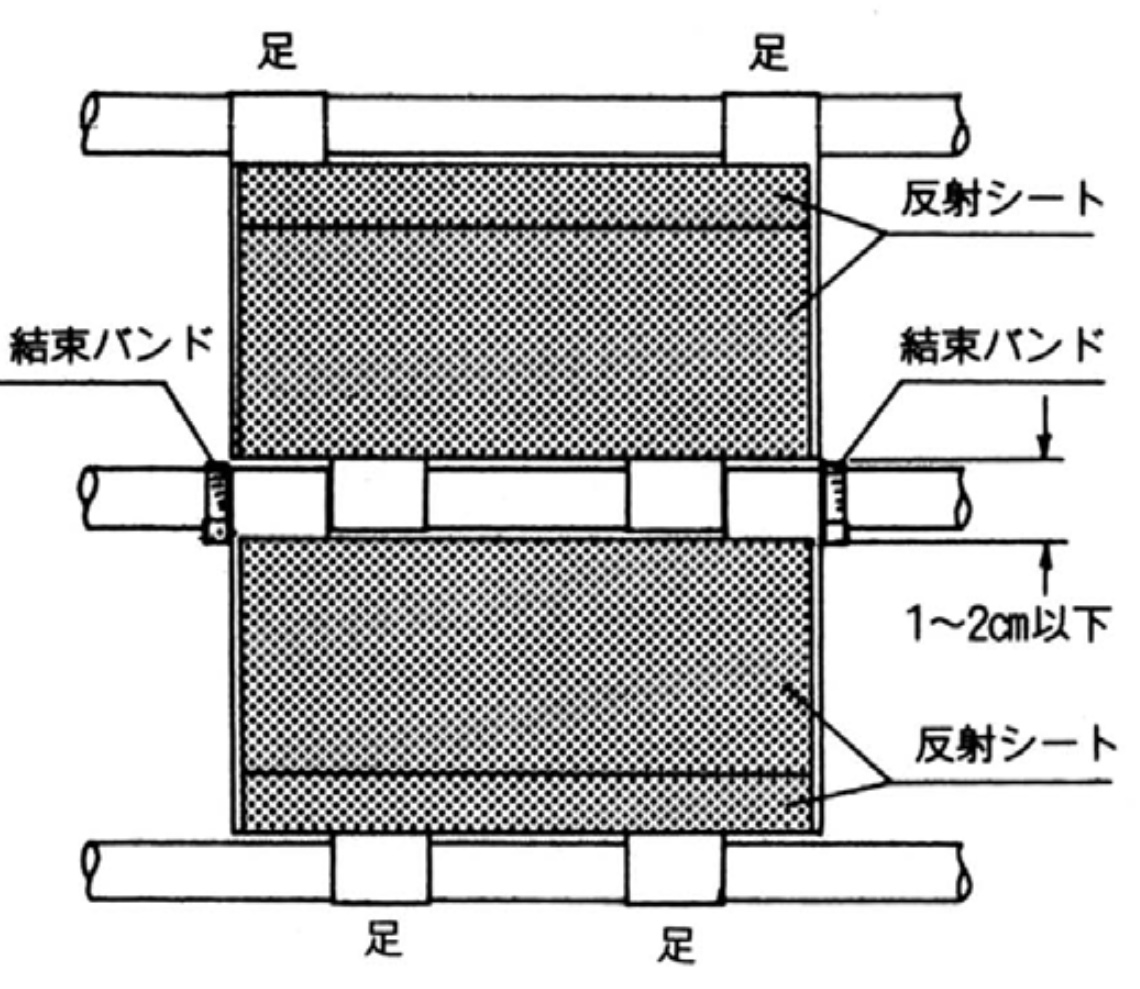

施工・設置ガイド

施工の精度が防犯システムの信頼性に直結します。以下の手順を遵守してください。

工程 重要ポイント
パイプへの固定 上下の足をパイプ裏側にしっかり折り曲げ、ガタつきがないことを確認してください。
結束バンド締結 シャッターの振動で動かないよう、サイドを強く締め付け、余ったバンドは切断してください。
シート貼付 板の隙間が2cm以上にならないよう配置し、隙間はカットしたシートで埋めてください。
動作確認 引き渡し前に最低5回はシャッターを開閉し、干渉やズレがないことを確認してください。

製品仕様

項目 仕様詳細
製品名 反射シート取付金具 BF-S3
対応センサー PR-S3・SH-M5等の反射式センサー
外形寸法 全高 193mm × 全幅 124mm
構成部品 反射シート貼付板（2枚）、結束バンド（2本）
適合パイプ径 12mm 〜 19mm
適合パイプ間ピッチ 70mm 〜 90mm
素材 金属製（塗装処理済み）

トラブルシューティング

センサーが常に警報状態（入光しない）になります。 反射板が傾いているか、位置がズレている可能性があります。結束バンドを増し締めし、板がパイプに密着して光軸と垂直になっているか確認してください。
検知が不安定で誤報が発生します。 反射シートに隙間があるか、エッジが剥がれかけている可能性があります。シートを隙間なく貼り直し、エッジをしっかり圧着してください。

FAQ

Q：BF-S3は屋外のシャッターでも使用できますか？ A：主に屋内シャッターや大型扉を想定した製品です。腐食や劣化を防ぐため、直接雨のかかる場所は避けて設置することを推奨します。
Q：適合するパイプ径以外のものには取り付けられますか？ A：仕様外のパイプ（12mm未満、19mm超）では固定強度が不足し、光軸が不安定になるため推奨されません。
Q：反射シートは付属していますか？ A：本製品は取付金具のみの構成です。反射シートはセンサー本体に付属しているもの、または別売品をご使用ください。
Q：ピッチが90mmを超えるシャッターには対応できますか？ A：90mmを超える場合、板を並べても隙間が大きくなり、反射面積が不足して検知不能になる恐れがあるため、適用範囲内での使用をお願いします。
Q：結束バンドは市販のものでも代用可能ですか？ A：可能ですが、耐候性があり、強度の高い屋外用ナイロン結束バンド等の使用を推奨します。
Q：1セットでシャッター何枚分に対応しますか？ A：1セット（板2枚）で反射センサー1基分の反射面を構築する設計です。
Q：設置にネジ止めは必要ですか？ A：いいえ。結束バンドと折り曲げ足で固定するため、シャッター本体への穴あけ加工などは不要です。
Q：メンテナンス頻度はどのくらいですか？ A：シャッターの定期点検時に、金具の緩みや反射シートの汚れ・剥がれがないかを目視で確認してください。
Q：反射板を2枚重ねて使用することはできますか？ A：ピッチを狭めるために板を少し重ねて配置することは可能です。ただし、シートの有効面積が極端に減らないよう注意してください。
Q：設置高さに決まりはありますか？ A：シャッターが全閉した際に、センサーの光軸と最も水平かつ正確に対面する、シャッター下部付近への設置が一般的です。
