センサー取付金具 PR-S3・SH-M5用 TAKEX 竹中エンジニアリング [BZ-S2]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）センサー取付金具シャッターセンサー用天井設置対応

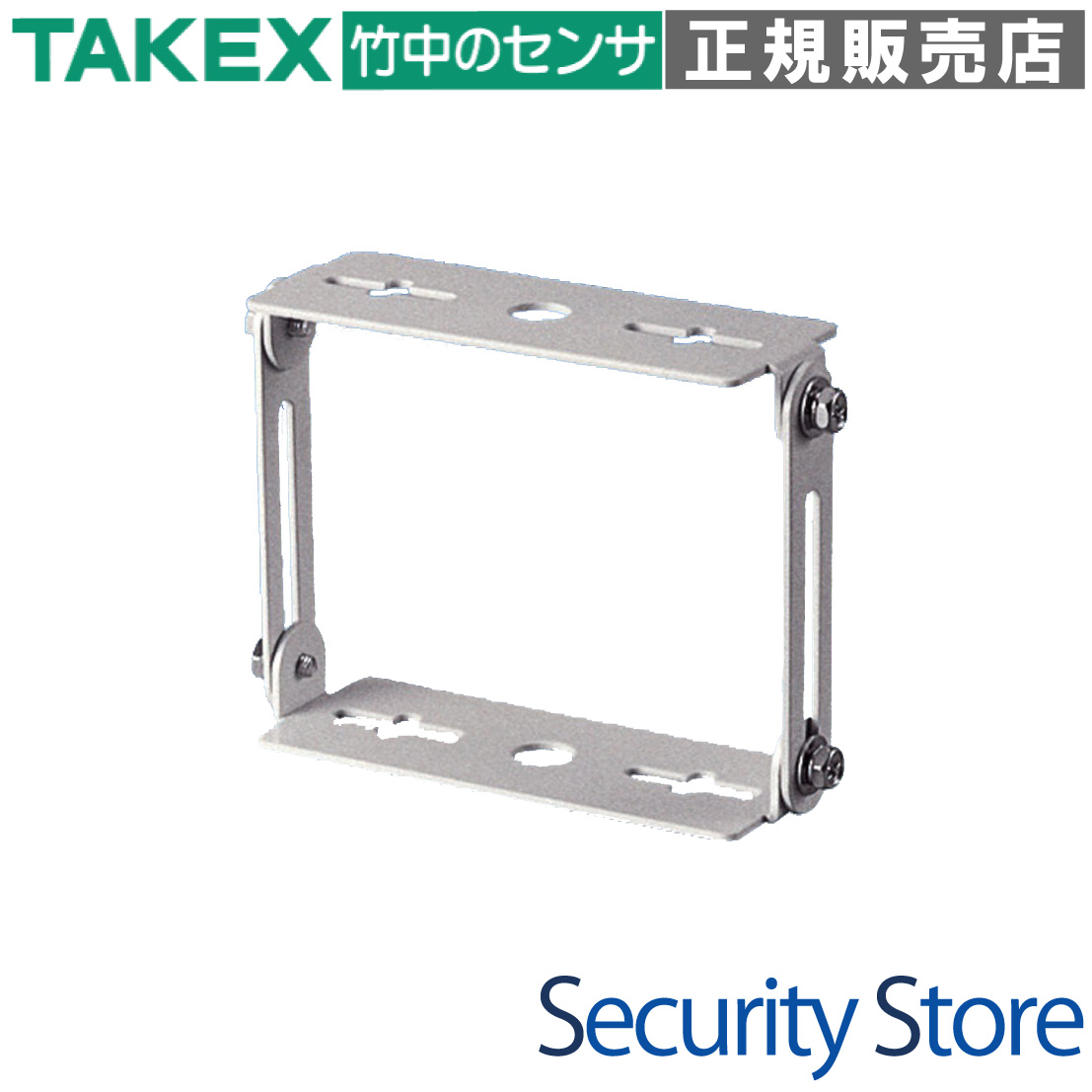

BZ-S2 センサー取付金具 PR-S3・SH-M5用

BZ-S2は、TAKEX製シャッターセンサー（PR-S3およびSH-M5シリーズ）を天井面に設置するための専用取付金具です。壁面への設置が困難な現場において、センサーの投光・受光軸を最適に保ちながら、確実な固定と柔軟な角度調整を実現します。

型番： BZ-S2
製品名： センサー取付金具 PR-S3・SH-M5用
方式 / カテゴリ： 調整式マウントシステム
主な用途： シャッターセンサーの天井吊り下げ設置
設置場所： 屋内天井面（下地補強推奨）
可動域： 左右180度スイベル機構

資料ダウンロード

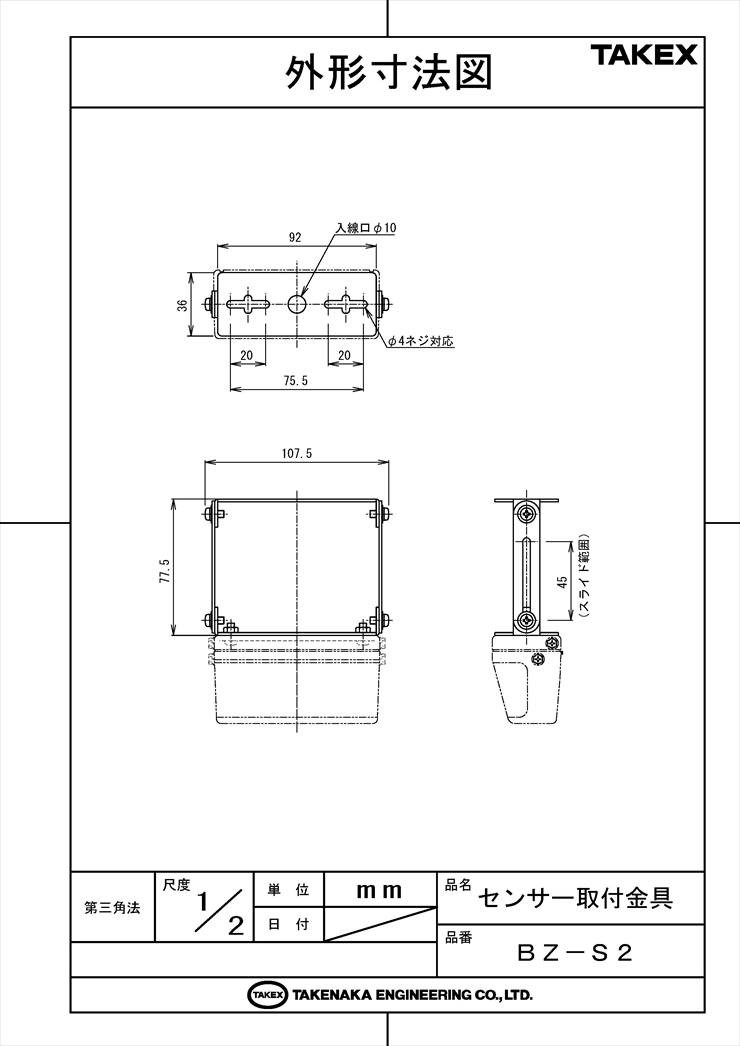

外形寸法図（PDF）

この製品が向いている用途

壁面設置が困難なシャッター周辺
天井からセンサーを吊り下げたい場合
設置後に詳細な光軸調整が必要な現場
振動の多いシャッター開口部付近

導入前に確認したいポイント

取付対象が PR-S3 または SH-M5 であるか
設置場所の天井に十分な強度があるか
天井からの離隔距離（約45mm）が許容できるか
配線ルートを天井側に確保できるか

特長

壁面設置不可の環境を解決する天井マウント

通常は壁面に設置するシャッターセンサーを、天井面から吊り下げて運用することを可能にします。設計上の制約で壁面にスペースがない場合や、より最適な検知角度を上部から確保したい場合に最適なソリューションです。

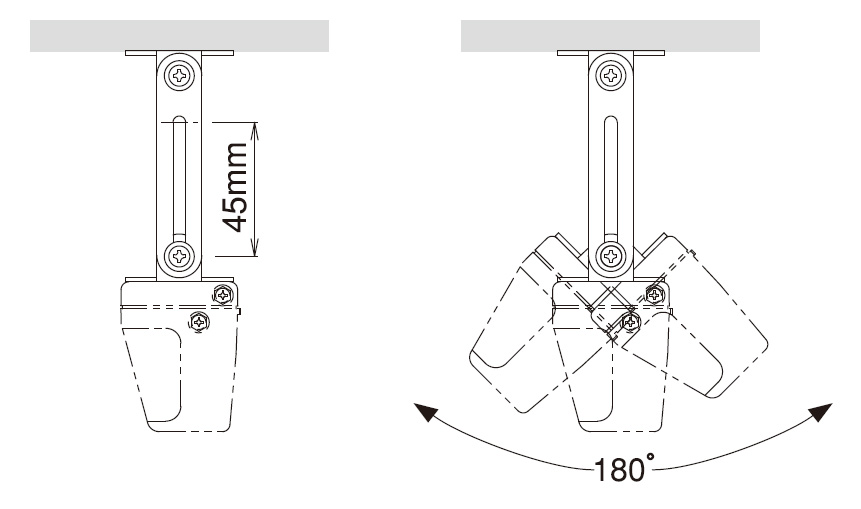

左右180度の広範囲なスイベル可動機構

設置後であっても、左右へ最大180度の首振り調整が可能です。現場の状況に合わせて光軸を柔軟に可変できるため、検知精度の最大化と誤報の低減を両立します。

シャッターの振動に耐える多点締結設計

セムスネジ（M4×8）による強固な仮締め機構と、タッピングネジによる天井固定を組み合わせた多重固定設計を採用。シャッターの高速開閉に伴う機械的な衝撃や振動下でも、光軸のズレを最小限に抑えます。

施工性を考慮した調整可能なフレーム構造

2つの取付金具を重ね合わせる構造により、組み立て段階での柔軟性を確保しています。仮締め状態で位置を決め、最終的に本締めすることで、一人での施工時でも位置出しがスムーズに行えます。

配線に負荷をかけない入線孔設計

金具にはセンサーからのリード線を通すための開口部が設けられています。配線を無理に折り曲げることなく天井裏へと引き回せるため、断線リスクを低減し、見た目も美しく仕上げることができます。

長期運用を支える防錆塗装済み鋼板ボディ

過酷な運用環境を想定し、素材には堅牢な鋼板を採用。さらに防錆塗装を施すことで、長期間にわたって物理的強度と美観を維持します。BtoBのセキュリティ現場に求められる高い信頼性を提供します。

メンテナンスコストを低減するスイベル機能

シャッターの交換や設備の微修正に伴う光軸の変化時も、金具全体を外す必要はありません。スイベル可動部のみで角度を再調整できるため、保守作業の工数を大幅に削減可能です。

    選定時に評価したい強み
    高い汎用性： 主要なシャッターセンサー（PR-S3, SH-M5）に完全適合。
精密調整： 180度可動により、理想的な反射角（15度推奨等）を容易に再現。
堅牢性： 鋼板製による高い耐振動性能と固定力。
トータルコスト： 施工の容易さとメンテナンスの柔軟性による経費削減。



施工・設置ガイド

確実な検知性能を発揮させるため、以下の手順および条件を遵守して施工してください。

工程	この製品での考え方・注意点
フレーム組み立て	取付金具1と2をセムスネジで仮締めします。可動性を確保するため適度なトルクで調整してください。
センサー装着	センサー本体の取付板を、付属のナベ小ネジおよびナットで最下部に連結します。
天井固定	タッピングネジを使用し、下地のある位置へ固定してください。強度が不足する場合は補強が必要です。
光軸調整	設置後、センサーを左右にスイベルさせ、反射角が最適になる位置で本締め固定します。

トラブルシューティング

現象	推定原因	処置・確認事項
センサーが傾く	金具の固定不足	セムスネジおよびタッピングネジの増し締めを行ってください。
光軸が合わない	可動範囲不足	スイベル可動部の角度を再調整し、確実に締結してください。
金具が天井から浮く	天井材の強度不足	下地のある位置への再施工、または補強材を挿入してください。

製品仕様

項目	内容
品名	センサー取付金具 BZ-S2
対応機種	PR-S3、SH-M5
可動範囲	180度（左右調整可能）
天井離隔	45mm（標準設置時）
材質	鋼板（防錆塗装済み）
重量	約250g（金具一式合計）
構成部品	取付金具1（2個）、取付金具2（2個）、セムスネジ（M4×8 4本）、ナベ小ネジ（M4×10 2本）、ナット（M4 2個）、タッピングネジ（φ4×16 2本）

FAQ

Q：BZ-S2を使用する主な目的は何ですか？ A：主に壁面設置が困難な場合に、シャッターセンサーを天井面から吊り下げて設置し、最適な光軸角度を確保するために使用します。

Q：対応しているセンサーの型番を教えてください。 A：TAKEX（竹中エンジニアリング）製のPR-S3シリーズおよびSH-M5に対応しています。

Q：設置後にセンサーの向きを変えることはできますか？ A：はい、左右180度のスイベル機構により、設置後でもネジを緩めることで光軸の微調整が可能です。

Q：石膏ボードの天井に直接取り付けることは可能ですか？ A：石膏ボード単体では強度が不足し、落下や光軸ズレの原因となります。必ず天井裏の下地（野縁など）に固定するか、十分な補強を行ってください。

Q：屋外でも使用できますか？ A：防錆塗装が施されていますが、基本的にはセンサー本体（PR-S3/SH-M5）の使用環境条件に準じてご使用ください。

Q：天井からセンサーまではどのくらい離れますか？ A：標準設置時の天井離隔距離は約45mmとなります。

Q：シャッターの開閉による振動でネジが緩む心配はありませんか？ A：本製品は多点締結およびセムスネジによる固定を採用しており、適切に施工されていれば通常のシャッター動作による振動で緩むことはありません。

Q：取付用のネジは付属していますか？ A：はい。金具同士の連結用ネジ、センサー取付用ネジ、天井固定用のタッピングネジが一式付属しています。

Q：配線はどのように通せばよいですか？ A：金具に設けられた開口部（入線孔）を利用して配線を引き回し、天井面側へ逃がすことができます。

Q：左右の可動だけでなく、上下の角度調整もできますか？ A：本金具は主に水平方向（左右）のスイベル調整用です。上下角はセンサー本体の取付角度や、本金具の取付位置で調整してください。
