TAKEX 防犯機器パッシブセンサー屋内天井取付

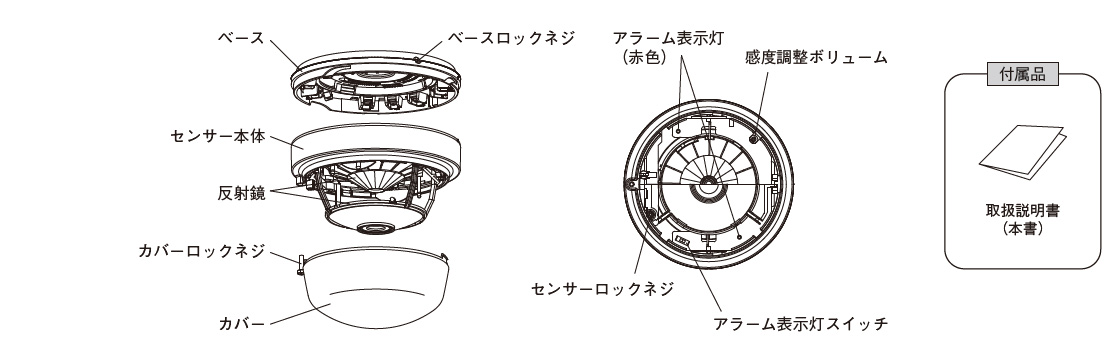

PA-8100 パッシブセンサーラウンド警戒型

PA-8100は、クロスデュアルツイン素子を搭載し、360°全方位を高感度かつ高密度にカバーする屋内用天井取付型パッシブセンサーです。天井の中央に設置するだけで、1台で最大115?（高さ3.6m×直径12m）の広域を立体警戒できるため、死角の少ない防犯システムの構築とコストダウンを同時に実現します。

型番： PA-8100
製品名： パッシブセンサーラウンド警戒型
方式： パッシブインフラレッド方式 (クロスデュアルツイン)
主な用途： オフィス、店舗、倉庫など広い空間での侵入検知・立体警戒
設置場所： 屋内天井面
特長： ASC(自動感度調整)回路、アラームメモリー機能、360°ラウンド警戒

資料ダウンロード

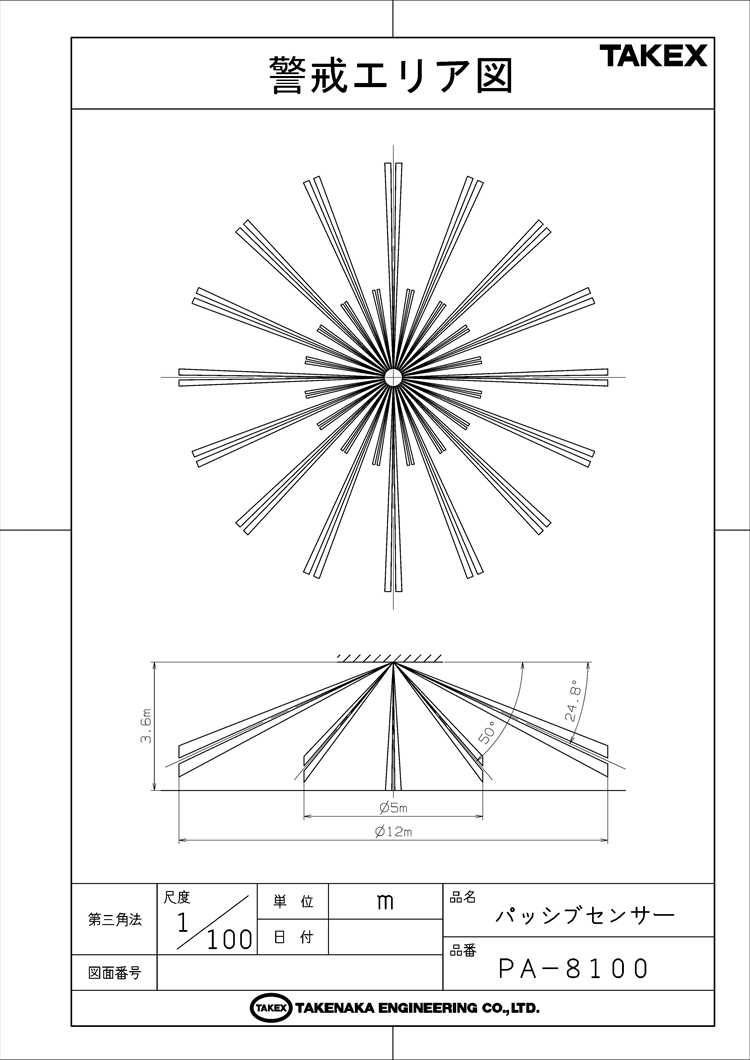

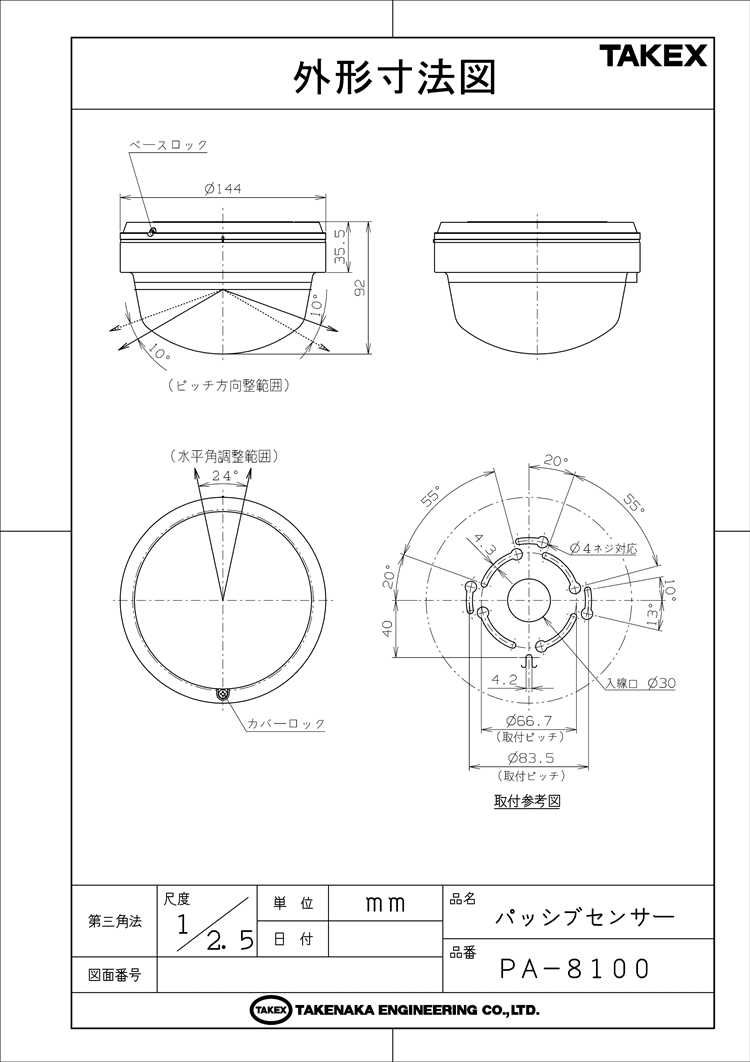

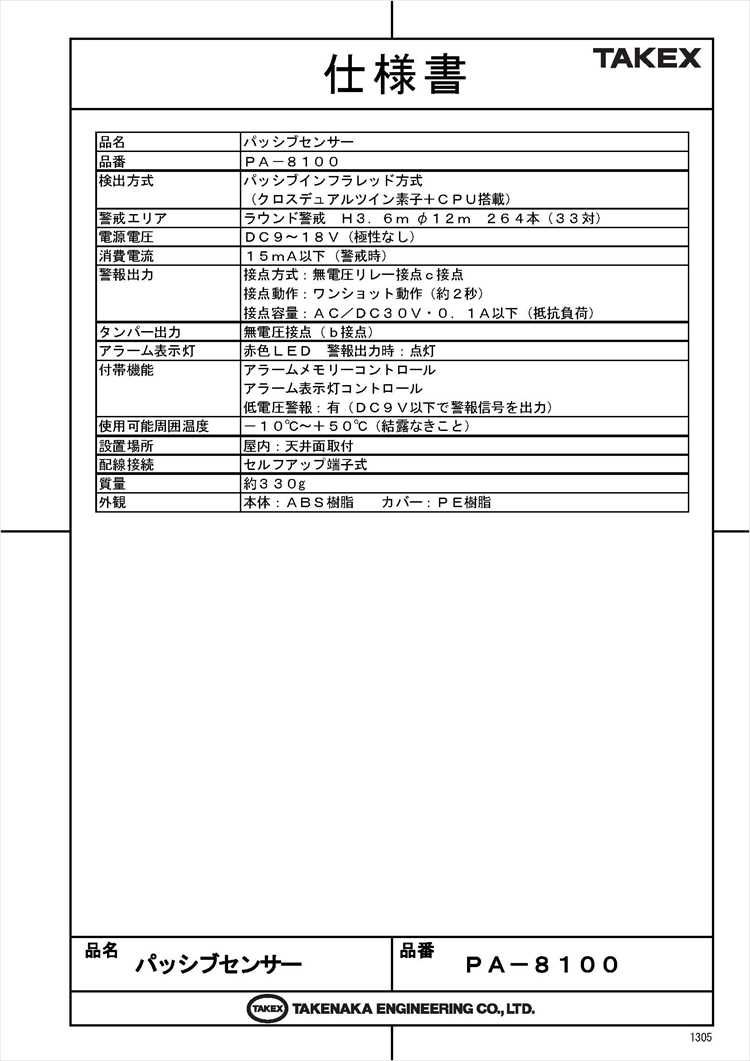

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

オフィスビルや商業施設の広域な立体警戒
倉庫やロビーなど、遮蔽物が少なく広い屋内空間の防犯対策
複数台のセンサーを同一ループで一元管理したい環境
設置工事やランニングコストを抑えたい現場

導入前に確認したいポイント

屋内専用です。非防水構造のため屋外や水のかかる場所には設置できません
赤外線はガラスを透過しないため、ガラス越しの検知はできません
エアコンの吹き出し口の直撃など、温度変化が激しい場所は避けてください
ペットや自動掃除ロボットが稼働する空間での使用は誤報の原因となります

特長

究極のクロスデュアルツイン素子を搭載

パッシブインフラレッド方式としては最高峰のクロスデュアルツイン素子を搭載しています。感度特性やゾーンの方向性といったラウンド警戒型ならではの課題をクリアし、誤動作を抑えた極めて高い信頼性を確保しました。人体と背景温度とのわずかなエネルギー変化を精密に捉えます。

広いスペースの立体警戒に最適

天井面の中央に取り付けるだけで、360°全方位に死角のない警戒網を張ることができます。1台で約115?（設置高さ3.6mの場合、直径12m）のエリアを、33対（264本）のセンシティブゾーンで立体警戒できるため、設置台数を削減し、警備コストの削減に貢献します。

ASC（自動感度調整）回路と電波対策

室温と侵入者の体温バランスを検知し、自動的に適正感度へと調整する「ASC回路」を内蔵。夏場の高温時でも確実な検知をサポートします。また、ラインからのノイズや空中を伝播するノイズに対しても、独自のN.E.方式による機構・回路設計を施し、電波障害に強い仕様です。

    選定時に評価したい強み
    アラームメモリー機能： 複数台設置時、翌朝に発報した個体を表示灯の連続点灯で特定可能
遠隔からの表示灯コントロール： 外部制御接点の配線により、LEDのON/OFFを遠隔操作可能
優れた省電力性： DC12V使用時で15mA以下という低消費電流を実現
エリア微調整機構： フローティング機構により上下10°、左右24°の柔軟なエリア微調整が可能



施工・設置ガイド

PIRセンサーの特性上、物理的な設置環境が検知精度に直結します。本機は設置高さに比例して警戒エリアが拡大します。また、極端な温度変化や強い光の入射、動く障害物がある環境は避けて施工してください。

設置高さ	最大警戒エリア（直径）
2.5m	直径 8m
3.6m	直径 12m

推奨配線距離（センサー〜電源装置間）

DC12V供給時、単線を使用した場合の1台接続時の最大配線距離です。電圧降下にご注意ください。

使用電線サイズ（導体径）	最大配線距離
φ 0.65mm (AWG22相当)	1,400m まで
φ 0.9mm	2,800m まで
φ 1.2mm	5,000m まで

※複数台を同じ電源線に並列接続する場合、上記の距離を接続台数で割った数値が上限となります。

LED表示灯の動作ステータス

状態	LED表示（赤色）	動作内容
電源投入時（ウォームアップ）	約1分間点滅	内部回路の安定化期間。警報出力は行われません。
通常警戒時	消灯	待機状態です。
検知・発報時	約2秒間点灯	スイッチがONの場合、警報出力に同期して点灯します。
アラームメモリー確認時	連続点灯	警戒解除後、発報履歴のあるセンサーのみ連続点灯します。

トラブルシューティング

現象	考えられる原因	処置方法
全く動作しない（LEDも点灯しない）	・電源電圧不足 (9V未満) ・ウォームアップ中・ガラス等の遮蔽物がある	・テスターで電圧を測定し適正化する・電源投入後1分待機する・遮蔽物を取り除く
時々動作しない（失報が発生する）	・設置高さが仕様(3.6m)を超えている・人体と室温の差が少ない	・仕様範囲内に再設置する・感度ボリュームを「H（高）」に回す
人が通らないのに動作する（誤報・過剰検知）	・エアコン風等の急激な温度変化・自動掃除ロボットの稼働	・熱源・冷気源から遠ざける・自動掃除ロボットの稼働エリアを制限する・感度ボリュームを「L（低）」に回す

製品仕様

項目	内容
品番	PA-8100
検出方式	パッシブインフラレッド方式 (クロスデュアルツイン)
警戒エリア	ラウンド警戒 H3.6mφ12m 264本(33対)
電源電圧	DC9〜18V (極性なし)
消費電流	15mA以下 (警戒時)
警報出力	接点方式 : 無電圧リレー接点 (c接点) 接点動作 : ワンショット動作 (約2秒) 接点容量 : AC/DC30V・0.1A (抵抗負荷)
タンパー出力	無電圧接点 (b接点)
アラーム表示灯	赤色LED 警報出力時 : 点灯
付帯機能	アラームメモリーコントロールアラーム表示灯コントロール低電圧警報 : DC9V以下で警報信号を出力
使用可能周囲温度	-10℃〜+50℃ (結露なきこと)
設置場所	屋内 : 天井面取付
配線接続	セルフアップ端子式
質量	約330g
外観	樹脂

FAQ

Q：PA-8100は屋外や軒下での設置に対応していますか？ A：いいえ。屋内専用です。防水・防塵構造ではないため、屋外や直接水がかかる場所には設置できません。

Q：1台でどれくらいの範囲を警戒できますか？ A：設置高さが3.6mの場合、直径12mの範囲（約115?）をラウンド警戒できます。設置高さが2.5mの場合は直径8mとなります。

Q：アラームメモリー機能とはどのような機能ですか？ A：複数のセンサーを接続している場合、夜間に発報したセンサーを翌朝などに特定するための機能です。警戒解除時に、発報履歴のあるセンサーのLEDが連続点灯します。

Q：ペットや自動掃除ロボットがいる環境でも使えますか？ A：誤報の原因となるため非推奨です。パッシブセンサーは温度を持つ動体に反応するため、犬や猫、稼働中の自動掃除ロボットを検知して発報する可能性があります。

Q：ガラス越しにある動きは検知できますか？ A：検知できません。センサーが感知する遠赤外線はガラスを透過しないため、ガラスの裏側は非検知エリアとなります。

Q：設置後に検知エリアの微調整は可能ですか？ A：はい、可能です。内部のフローティング機構により、上下方向に10°、左右方向に24°の微調整を行うことができます。

Q：電源電圧の仕様を教えてください。 A：DC9〜18Vです。極性はありませんので、プラスマイナスの誤配線を防ぐことができます。また、DC9V以下になると低電圧警報として警報信号を出力します。

Q：アラーム表示灯のON/OFFは外部からコントロールできますか？ A：はい、可能です。外部制御接点を配線し、電源のマイナス側を開閉（ON/OFF）することで遠隔操作できます。内部のスイッチでもコントロール可能です。

Q：カバーを外された場合の異常検知（タンパー出力）はありますか？ A：はい。カバーや本体を取り外した際に、無電圧接点（b接点）のタンパー出力回路が「開（断）」となり、システムに異常を通知します。

Q：エアコンの吹き出し口近くに設置しても問題ありませんか？ A：誤報の原因となるため避けてください。パッシブセンサーは温度変化を捉えるため、冷暖房の風が直接当たる場所や、急激な温度変化が起こる場所への設置は不向きです。

現象	考えられる原因	処置方法
全く動作しない（LEDも点灯しない）	・電源電圧不足 (9V未満) ・ウォームアップ中・ガラス等の遮蔽物がある	・テスターで電圧を測定し適正化する・電源投入後1分待機する・遮蔽物を取り除く
時々動作しない（失報が発生する）	・設置高さが仕様(3.6m)を超えている・人体と室温の差が少ない	・仕様範囲内に再設置する・感度ボリュームを「H（高）」に回す
人が通らないのに動作する（誤報・過剰検知）	・エアコン風等の急激な温度変化・自動掃除ロボットの稼働	・熱源・冷気源から遠ざける・自動掃除ロボットの稼働エリアを制限する・感度ボリュームを「L（低）」に回す
