炎センサー ブラウン 紫外線検出方式 ブザー式 屋内用 TAKEX 竹中エンジニアリング [FS-1000(B)]

炎センサー ブラウン 紫外線検出方式 ブザー式 屋内用 TAKEX 竹中エンジニアリング [FS-1000(B)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 炎センサー 紫外線検出方式 屋内用 防災・防犯

FS-1000(B) 炎センサー ブラウン 紫外線検出方式 ブザー式 屋内用

火災の初期段階で発生する紫外線を瞬時にキャッチし、重大な火災事故を未然に防ぐ高性能炎センサーです。7cmの小さな炎を10m先から検出できる高感度設計により、禁煙場所での喫煙防止や、放火監視、火気厳禁エリアの安全管理に最適です。

  • 型番： FS-1000(B)
  • 検出方式： 紫外線検出方式（UV Tron）
  • 検知距離： 最大10m（7cmライター炎）
  • 電源： 電池 or 外部電源（DC9V〜30V）
  • 設置場所： 屋内専用
  • 出力： NPNオープンコレクタ / 有電圧出力

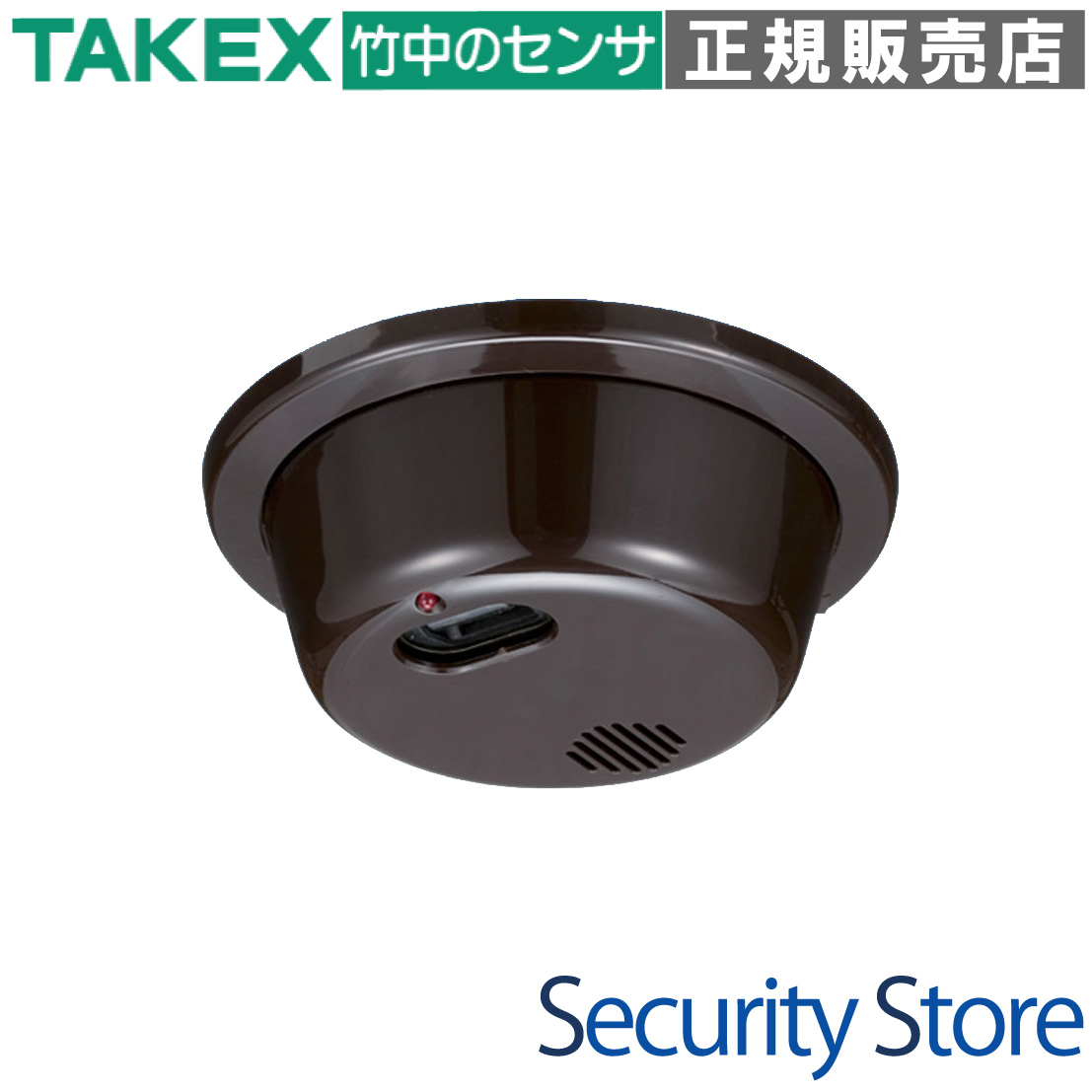

炎センサー FS-1000(B) ブラウン

資料ダウンロード

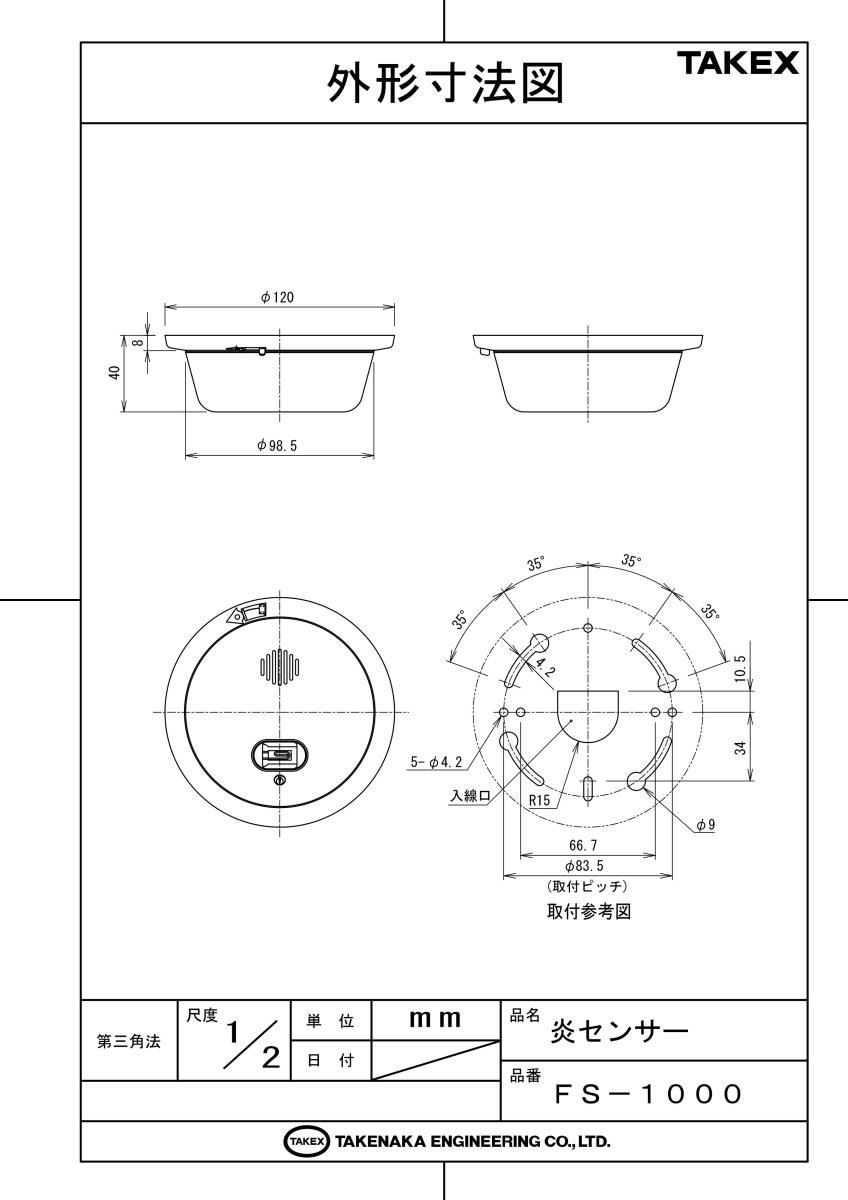

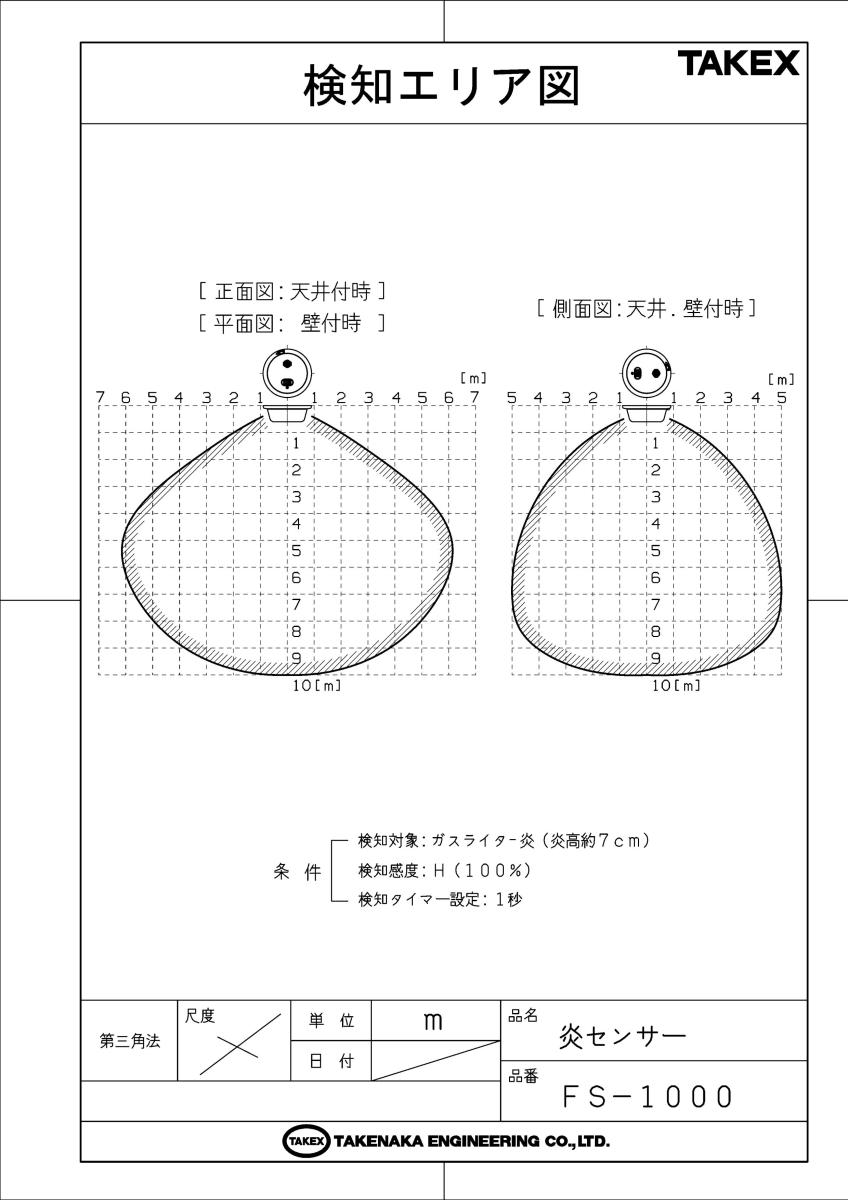

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 禁煙場所（トイレ、更衣室）の喫煙監視
  • 放火の早期発見（重要文化財、ごみ置き場）
  • 火気厳禁エリア、危険物貯蔵庫の安全管理
  • 工場の製造ライン、配電盤の異常発火監視

導入前に確認したいポイント

  • 屋内専用です（屋外や半屋外では使用不可）
  • ガラス、透明樹脂越しには検知できません
  • 水銀灯や日光の反射光が直接入らないこと
  • 検知タイマーの設定が必要か（1〜30秒）

特長

7cmの微細な炎を10m先で瞬時に検知

炎から放射される特定の紫外線（波長185nm〜260nm）を捉えるUV Tronテクノロジーを搭載。煙や熱を感知する通常の火災報知器では捉えきれない、発生直後の「炎」の状態を瞬時に検出し、初期消火の時間を稼ぎます。

設置環境を選ばない2ウェイ電源方式

単3形アルカリ乾電池2本での運用（約2年間）と、外部電源（DC9V〜30V）による常時通電運用の両方に対応。配線が困難な既存の建物から、システムとして組み込む新設現場まで柔軟に導入可能です。

運用を最適化する検知タイマー設定

内部のDIPスイッチにより、検知時間を1秒、6秒、15秒、30秒の4段階から選択可能。禁煙場所での一瞬の着火を捉える「1秒設定」から、外乱光による誤動作を抑制する「30秒設定」まで、現場の環境に合わせたチューニングが行えます。

外部システムとの高度な連携機能

NPNオープンコレクタ出力を標準装備。遠隔監視盤、非常ベル、ビデオレコーダー（NVR）等と連動させ、遠隔地への通報や録画トリガーとして活用できます。外部電源使用時は有電圧出力（最大50mA）としても利用可能です。

信頼の電池切れ・異常報知機能

電池運用時、電圧低下を検知するとLED点滅とブザー断続音で告知します（約2週間継続）。また、電源投入時には自己診断として「ピピピ」と3回鳴動する始動報知機能を備え、常に正常動作を確認できる安心設計です。

オフディレイ機能による確実な信号出力

炎が消失した後も約10秒間は警報出力とLED表示を継続するオフディレイ機能を搭載。瞬間的なイベントであっても、接続された受信機やカメラが信号を確実にキャッチできるよう配慮されています。

目立たないブラウンの外観デザイン

木造建築や、落ち着いたトーンの内装、寺社仏閣などの景観を損なわないブラウンカラーを採用。セキュリティ機器としての存在感を抑えつつ、確実な安全性を確保します。

選定時に評価したい強み

  • 超高速レスポンス： 紫外線検知のため、煙が出る前の「光」の段階で反応可能。
  • 省電力設計： 電池待機時わずか50μA以下。ランニングコストを最小限に抑えます。
  • 優れた波長選択性： 太陽光の可視領域や熱源（赤外線）には反応せず、炎の波長のみを抽出。

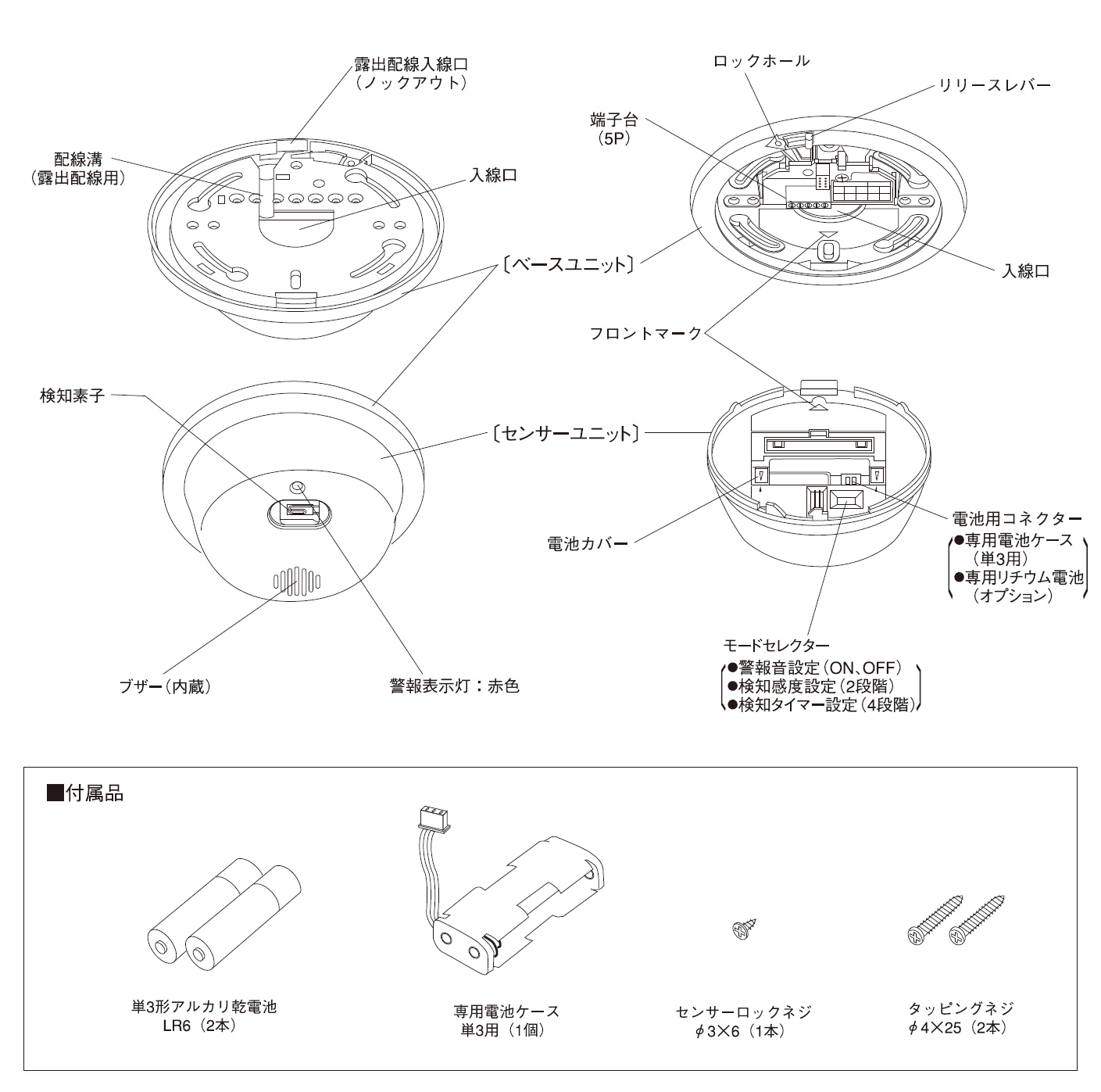

  • 施工性の高さ： ベースユニットとセンサーユニットの2体構造で、配線後の取付も容易。

LED表示や動作状態

状態 赤色LED（表示灯） 内部ブザー（音響） 詳細・備考
始動報知 消灯 「ピピピ」 3回鳴動 電池接続または電源投入時の正常起動サイン。
警報動作 約0.2秒周期の高速点滅 約0.2秒周期の断続音 設定したタイマー時間を超えて検知している間。
警報終了後 10秒間点滅継続 10秒間鳴動継続 オフディレイ機能により、信号出力を確実に保持。
電池切れ告知 約5秒毎に1回点滅 約5秒毎に1回「ピッ」 電圧低下時に告知。約2週間継続後に停止します。

内部設定（DIPスイッチ）

センサーユニット裏面の4連スイッチにより、動作モードをカスタマイズ可能です。

スイッチ番号 設定項目 ON（出荷時） OFF
1 警報音 (ブザー) 鳴動する 鳴動しない
2 検知感度 H（100% / 10m） L（50% / 5m）
3 / 4 検知タイマー 1秒、6秒、15秒、30秒の組み合わせ設定

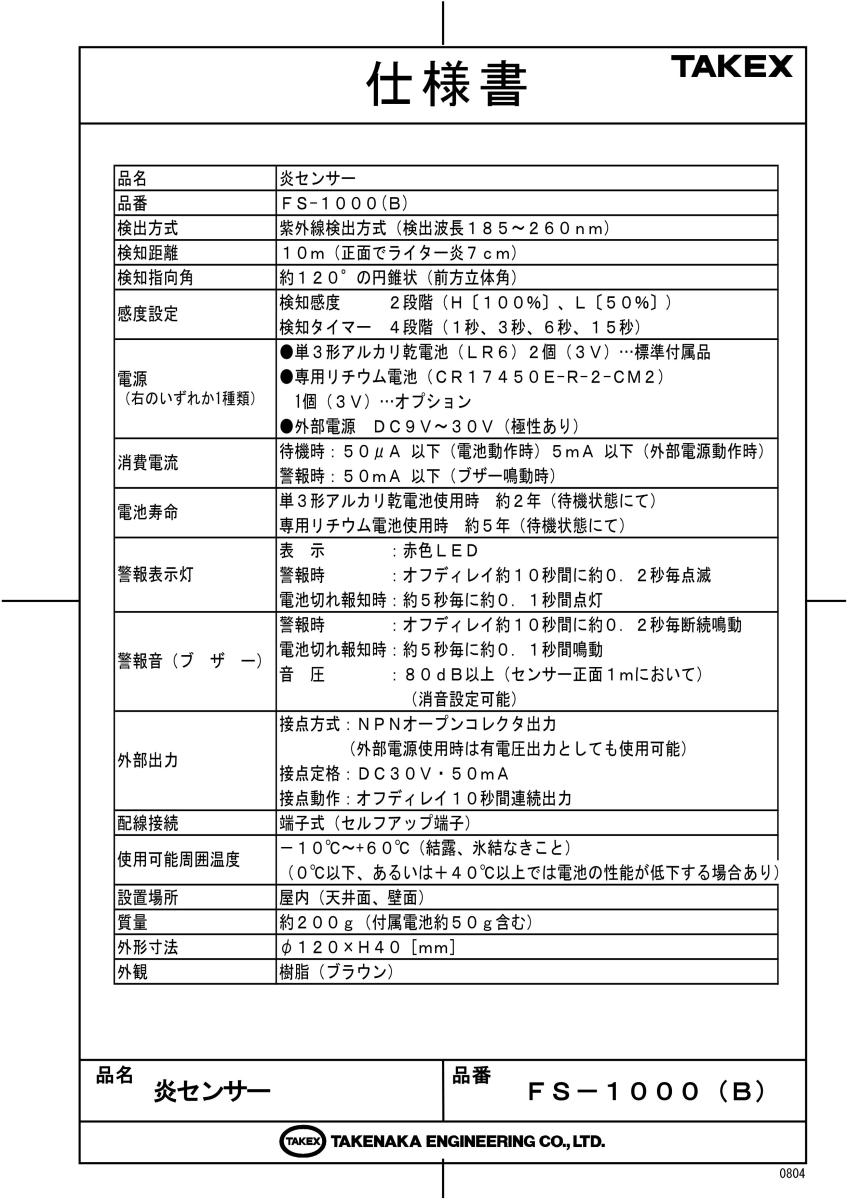

製品仕様

項目 内容
品名 炎センサー
品番 FS-1000(B) (ブラウン)
検出方式 紫外線検出方式（検出波長 185〜260nm）
検知距離 10m（正面でライター炎7cm）
検知指向角 約120°の円錐状（前方立体角）
感度設定 検知感度：2段階（H［100%］、L［50%］）
検知タイマー：4段階（1秒、6秒、15秒、30秒）
電源 単3形アルカリ乾電池（LR6）2個（3V） または 外部電源 DC9V〜30V（極性あり）
消費電流 待機時：50μA以下（電池動作時） 5mA以下（外部電源動作時）
警報時：50mA以下（ブザー鳴動時）
電池寿命 単3形アルカリ乾電池使用時：約2年（待機状態にて）
警報表示灯 赤色LED：オフディレイ約10秒間に約0.2秒毎点滅
電池切れ報知時：約5秒毎に約0.1秒間点灯
警報音（ブザー） 警報時：約0.2秒毎断続鳴動（音圧80dB以上/前方1m）
電池切れ報知時：約5秒毎に約0.1秒間鳴動
外部出力 NPNオープンコレクタ出力（DC30V・50mA）
※外部電源使用時は電源電圧依存の有電圧出力としても利用可能
出力保持時間 オフディレイ 約10秒間
配線接続 端子式（セルフアップ端子）
使用可能周囲温度 -10°C 〜 +60°C（結露、氷結なきこと）
設置場所 屋内（天井面、壁面）
外形寸法 / 質量 Φ120 × H40 [mm] / 約200g（電池含む）
付属品 単3アルカリ電池(2), センサーロックネジ(1), 取付ネジ(2), 電池ケース(1)

FAQ

Q：熱いお湯やストーブなどの熱源には反応しますか？ A：いいえ、本製品は熱（赤外線）ではなく炎に含まれる「紫外線」を検知するため、熱源だけでは反応しません。ただし、ストーブが実際に炎を上げている場合は検知します。
Q：窓越しに外の火災を監視することはできますか？ A：不可能です。紫外線はガラスや透明な樹脂板（アクリルなど）を透過できないため、センサーの前に遮蔽物がある場合は検知できません。
Q：日光が当たる場所でも使用できますか？ A：直射日光や強い反射光には微量の紫外線が含まれるため、誤動作の原因となります。日光が入らない屋内環境でご使用ください。
Q：電池と外部電源を同時に接続できますか？ A：いいえ、併用はできません。どちらか一方の電源を選択してご使用ください。
Q：検知距離を短く設定することは可能ですか？ A：はい、DIPスイッチの感度設定を「L」にすることで、検知距離を約半分（約5m）に調整できます。
Q：火災報知器として使用できますか？ A：本製品は消防法上の「火災報知設備」には該当しません。あくまで火災の初期段階を捉えて警報を発する補助装置・防犯機器としてご活用ください。
Q：電池切れになった場合のサインは？ A：約5秒ごとに、LEDの短い点滅とブザーの「ピッ」という音が鳴ります。この告知が始まってから約2週間以内に電池交換を行ってください。
Q：どのような光源で誤動作しますか？ A：水銀灯、ハロゲンランプ、殺菌灯、溶接の火花、電撃殺虫器のスパークなど、強い紫外線を出す光源の近くでは誤動作する可能性があります。
Q：センサー窓の汚れは影響しますか？ A：はい、窓に埃や油、指紋などが付着すると紫外線を遮断し、検知性能が低下します。定期的に柔らかい布やアルコールで清掃してください。
Q：オフディレイ機能とは何ですか？ A：炎を検知しなくなった後も、一定時間（約10秒間）警報出力とLED表示を維持する機能です。これにより、受信側機器が信号を確実に受け取ることができます。
