炎センサー 紫外線検出方式 DC12V用・メッセージ式 TAKEX 竹中エンジニアリング [FS-6000]

炎センサー 紫外線検出方式 DC12V用・メッセージ式 TAKEX 竹中エンジニアリング [FS-6000]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 炎センサー 紫外線検出方式 音声報知機能 屋外・屋内両用

炎センサー FS-6000 紫外線検出方式 DC12V用・メッセージ式

30m先の小さな炎を瞬時に捉え、具体的な音声メッセージで警告。屋外設置にも対応した、最高クラスの感度を誇る炎検知ソリューションです。

FS-6000は、火炎が放射する紫外線をダイレクトに検出する高精度センサーです。従来の熱・煙感知器では困難だった「火が出る瞬間の早期発見」を実現。禁煙場所での喫煙防止や、火気厳禁エリアの安全管理に最適です。

  • 型番： FS-6000
  • 方式： 紫外線検出方式（185〜260nm）
  • 電源： DC12V±2V（極性なし）
  • 検知距離： 30m（15cm角火皿）/ 10m（ライター炎）
  • 主な用途： 禁煙場所の警告、工場・倉庫の火災監視、放火監視

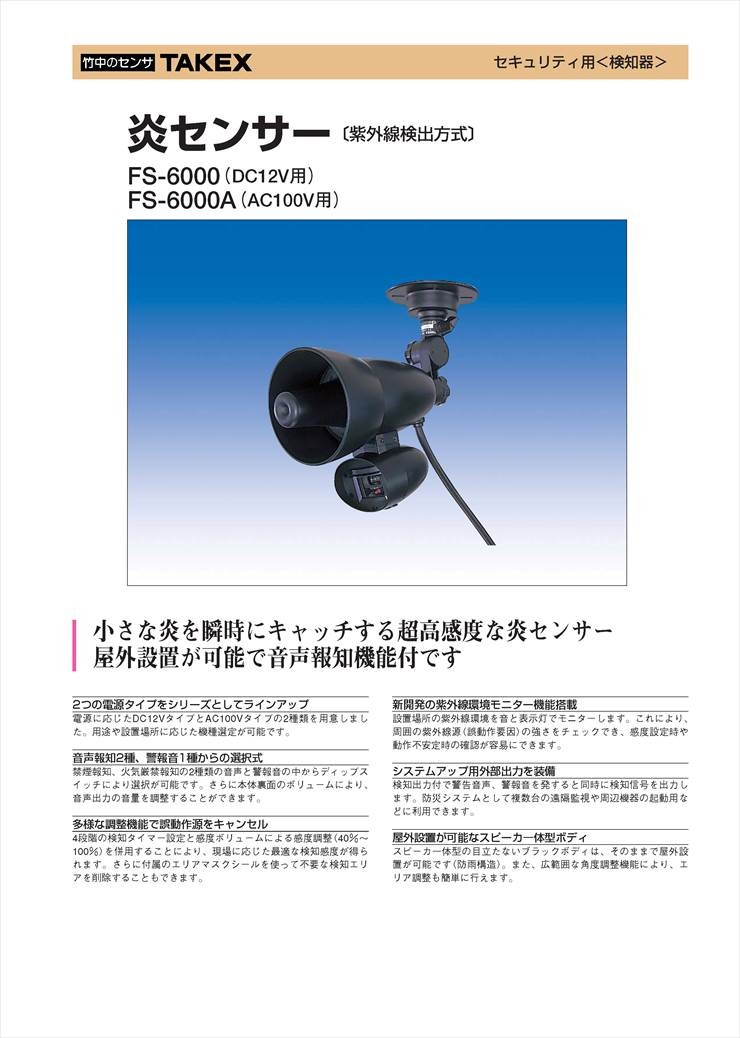

炎センサー FS-6000 製品画像

資料ダウンロード

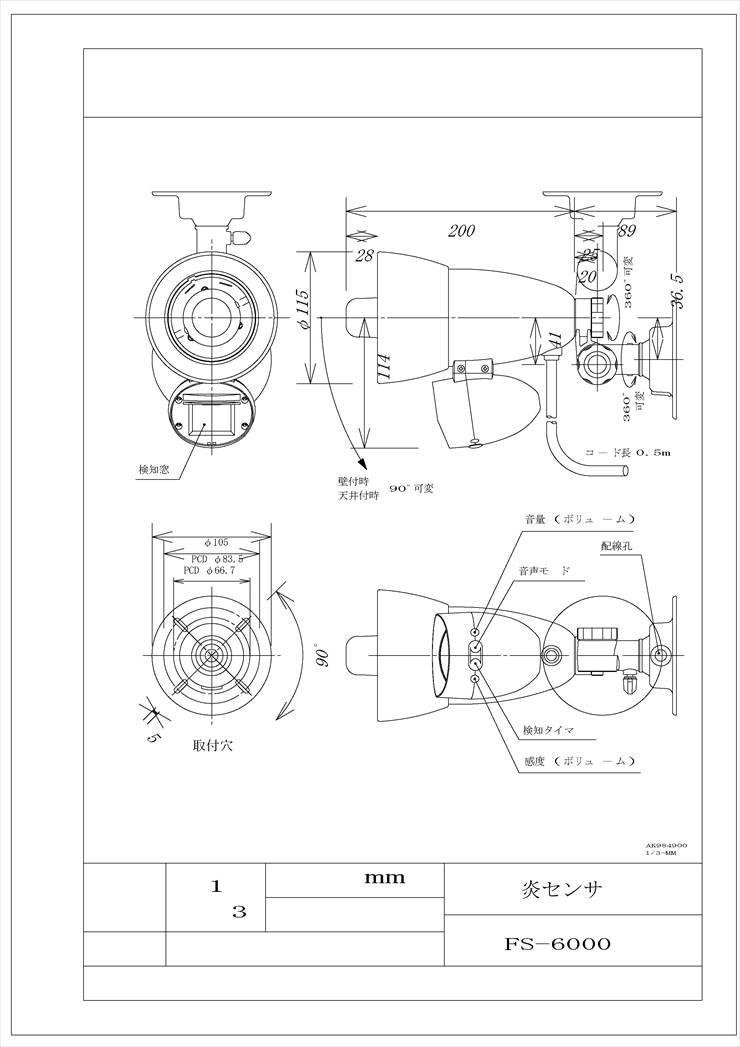

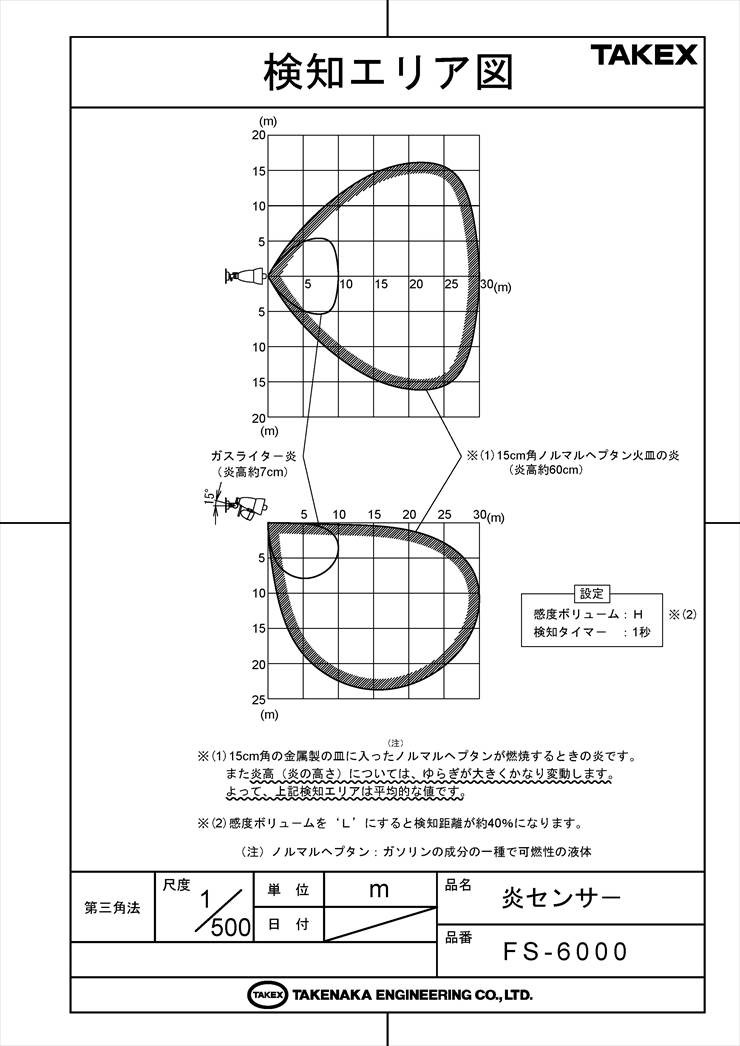

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の火気厳禁エリアでの監視
  • 病院・公共施設等の禁煙場所での警告
  • 倉庫や文化財等の放火監視・早期発見
  • 屋外資材置場の火災リスク対策

導入前に確認したいポイント

  • DC12V電源の確保（AC100V時は別モデル）
  • 検知エリア内にガラス等の遮蔽物がないか
  • ハロゲン照明や日光の映り込みの有無
  • 外部機器（警報器等）への連動の必要性

特長

30m先の炎を瞬時にキャッチする超高感度設計

15cm角の火皿であれば30m先、ライターの炎（約7cm）でも10m先の距離で検知が可能です。熱や煙が広がる前の「火炎」そのものを捉えるため、火災の初期段階で迅速な対応を可能にします。

シーンに合わせて選べる3種類のメッセージ出力

禁煙報知、火気厳禁報知の2種類の音声メッセージと、1種類の警報音を内蔵。現場の運用ルールに合わせてディップスイッチ一つで切り替えられます。音量は無音から最大100dBまで調整可能です。

誤動作を防ぐ「紫外線環境モニター機能」

設置場所の紫外線ノイズをリアルタイムで音に変換するモニター機能を搭載。施工時に誤動作要因（日光の反射や特殊照明など）がないかを論理的にチェックでき、確実な設置をサポートします。

4段階の検知タイマーと感度ボリューム

検知タイマーを1秒/3秒/6秒/15秒から選択可能。ライターの一時的な使用を無視したい場合はタイマーを長めに、瞬時の検知が必要な場合は短めに設定するなど、環境に応じた高度なチューニングが行えます。

システムアップに最適な外部出力を装備

無電圧リレー接点（c接点）を装備しており、検知と同時に信号を出力。遠隔地の管理室への通知や、回転灯の起動、ネットワークカメラの録画開始など、既存のセキュリティシステムとの連動が容易です。

屋外設置に対応する防雨構造と柔軟な角度調整

スピーカ一体型のブラックボディは、そのまま屋外に設置できる防雨構造（IP43相当）を採用。回転アームにより水平・垂直方向に広範囲な角度調整が可能で、設置場所を選ばず最適なエリア構築が行えます。

選定時に評価したい強み

  • 圧倒的な検知距離： 30m先までカバーできるため、広範囲を1台で監視可能。
  • 音声による抑止効果： 単なるアラーム音ではなく「言葉」で警告するため、威嚇効果が高い。
  • 優れた施工性： 極性なしの電源、モニター機能、角度調整アームなど施工業者に優しい設計。
  • 高い信頼性： 紫外線検出方式により、煙や熱による誤動作を排除し火災のみを特定。

施工・設置ガイド

本機は紫外線を検知するため、設置環境の確認が非常に重要です。以下のガイドラインに沿って施工を行ってください。

確認項目 この製品での考え方
設置高さと角度 太陽光の直射を避けるため、基本的には俯角（下向き）で調整します。
遮蔽物の有無 ガラスや透明なアクリル板は紫外線をカットするため、検知窓との間にこれらを置かないでください。
防水処理 防雨構造ですが、壁面からの浸水を防ぐため入線口やフランジ周りにはコーキング処理を推奨します。
配線距離 0.64mm以上の電線で最大50m、1.6mmであれば最大150mまでの配線が可能です。

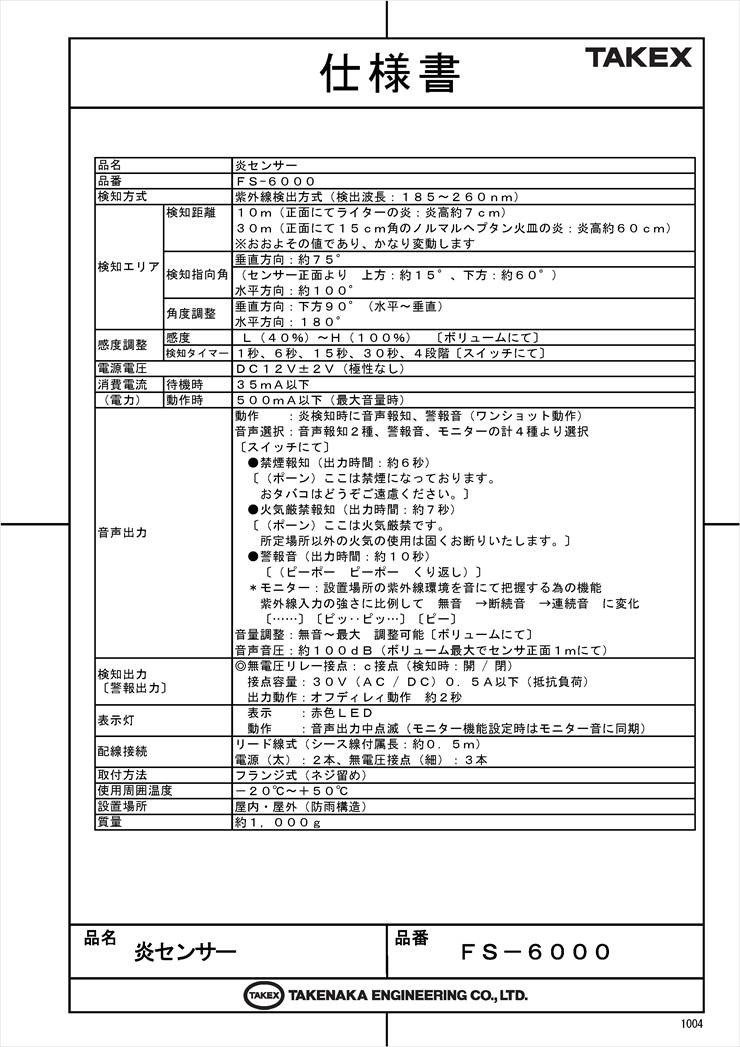

製品仕様

項目 内容
品名 炎センサー
品番 ＦＳ－６０００
検出方式 紫外線検出方式（検出波長：１８５〜２６０ｎｍ）
検知エリア 【検知距離】 １０ｍ（ライターの炎：炎高約７ｃｍ） / ３０ｍ（１５ｃｍ角の炎：炎高約６０ｃｍ）
【検知指向角】 垂直方向：約７５° / 水平方向：約１００°
【角度調整】 垂直方向：下方９０° / 水平方向：１８０°
感度調整 【感　度】 Ｌ（４０％）〜Ｈ（１００％）［ボリューム］
【検知タイマー】 １秒、３秒、６秒、１５秒、４段階［スイッチ］
電源電圧 ＤＣ１２Ｖ±２Ｖ（極性なし）
消費電流 【待機時】 ３５ｍＡ以下 / 【動作時】 ５００ｍＡ以下（最大音量時）
音声出力 禁煙報知（約6秒） / 火気厳禁報知（約7秒） / 警報音（約10秒） / モニター音
音量：無音〜最大（約100dB）調整可能
検知出力 無電圧リレー接点：ｃ接点（AC/DC30V・0.5A以下）
出力動作：オフディレイ動作 約２秒
表示灯 赤色ＬＥＤ（音声出力中点滅、モニター同期）
使用可能周囲温度 －２０℃〜＋５０℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造 ＩＰ４３相当）
質量 / 外観 約１，０００ｇ / 樹脂（ブラック）

FAQ

Q：煙や熱でも反応しますか？ A：いいえ、本機は紫外線検出方式のため、煙や熱だけでは反応しません。炎に含まれる特定の波長の紫外線を検知します。
Q：屋外でも使用できますか？ A：はい、IP43相当の防雨構造を備えているため、屋外への設置が可能です。
Q：ガラス越しに炎を検知できますか？ A：いいえ、一般的なガラスは紫外線を遮断してしまうため、ガラス越しに検知することはできません。検知窓の前に遮蔽物がない状態で設置してください。
Q：ライターの火などの小さな火にも反応しますか？ A：はい、検知感度設定にもよりますが、正面10mの距離でライターの炎（約7cm）を検知可能です。
Q：誤動作の原因になるものはありますか？ A：強力な太陽光の直射、ハロゲンランプ、殺菌灯、溶接の火花などが誤動作要因になる場合があります。モニター機能を使用してノイズを確認することをお勧めします。
Q：音声メッセージは変更できますか？ A：内蔵されている「禁煙報知」「火気厳禁報知」「警報音」の3種類から選択可能です。独自の音声に変更することはできません。
Q：電源の極性はありますか？ A：DC12V電源ですが、無極性設計となっておりますので、配線時の極性を気にする必要はありません。
Q：検知した時にメール通知などはできますか？ A：本機単体ではメール通知機能はありませんが、検知出力を通信用ゲートウェイやDVRなどの外部機器に接続することでシステムとしての通知が可能です。
Q：設置高さの推奨はありますか？ A：特に決まりはありませんが、炎を斜め上から見下ろすような角度で、かつ直接日光が検知窓に入らない高さが理想的です。
Q：定期的なメンテナンスは必要ですか？ A：検知窓が汚れると感度が低下しますので、定期的に柔らかい布などで清掃してください。また、モニター機能による動作確認を推奨します。
