竹中エンジニアリング（TAKEX）炎センサー紫外線検出方式電池駆動屋外対応（IP33）

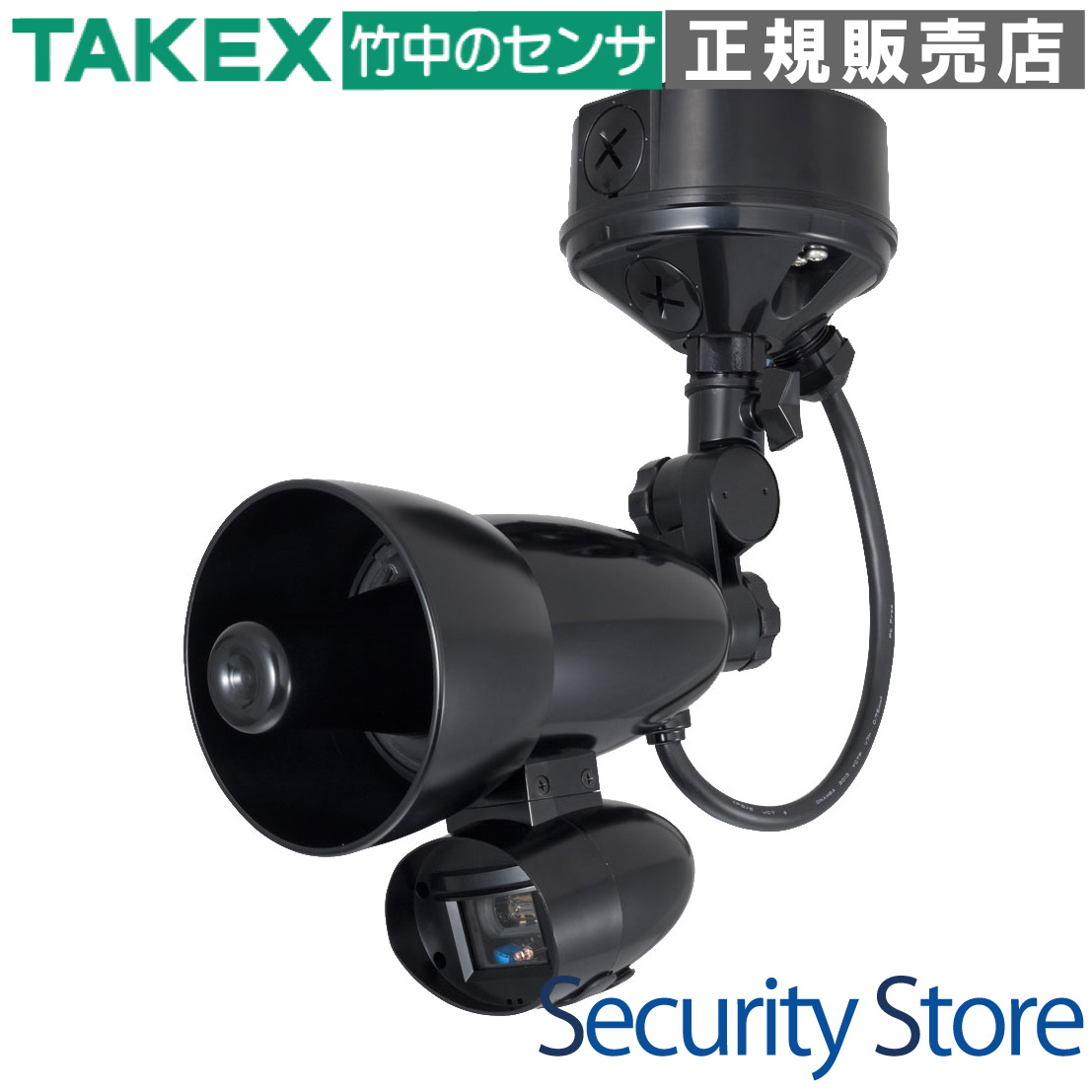

FS-7000 炎センサー（多国語メッセージ式）

5ヶ国語のメッセージと警報音で、放火・火気厳禁・禁煙を強力に報知する高精度炎センサーです。電池駆動かつ防雨構造（IP33相当）のため、電源の確保が難しい屋外の喫煙対策や文化財、ゴミ集積場などの放火監視に最適です。

型番： FS-7000
製品名： 炎センサー（多国語メッセージ式）
検出方式： 紫外線検出方式（波長 185〜260nm）
主な用途： 禁煙区域の警告、火気厳禁場所の安全管理、屋外放火監視
設置環境： 屋内・屋外（防雨構造 IP33相当）
電源仕様： 専用リチウム電池（寿命目安約5年）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

公園・寺社・重要文化財の屋外放火監視
工場の火気厳禁エリアでの事故防止
ビル・駅構内・禁煙区域のインバウンド対策
ゴミ集積所や倉庫の不審火対策

導入前に確認したいポイント

炎から出る紫外線を検知するため煙や熱には反応しません
検知窓に直射日光が入らない位置に設置してください
ガラス越しや透明アクリル越しでは検知できません
電池交換周期（目安約5年）の保守計画が必要です

特長

5ヶ国語のメッセージ搭載によるインバウンド対応

日本語、英語、中国語、韓国語、スペイン語の5ヶ国語メッセージを標準搭載しています。海外からの観光客が多い重要文化財や公共施設において、確実な禁煙報知や火気厳禁の注意喚起が可能です。必要な言語だけを選択して鳴動させることも可能です。

電源工事不要の電池駆動設計

専用のリチウム電池で駆動するため、配線工事が困難な屋外や電源のない場所にも即座に設置できます。待機状態で約5年の電池寿命（常温時目安）を実現しており、ランニングコストを抑えた運用が可能です。

屋外設置を可能にする防雨構造（IP33相当）

IP33相当の防雨構造を採用しており、軒下などの屋外環境でも安心して使用可能です。一体型の大型スピーカーは、屋外の騒音下でもクリアな音質でメッセージや警報音を報知します。

紫外線検出方式による早期火災発見

火炎から放射される特有の紫外線（185〜260nm）を瞬時に捉えます。煙や熱を感知する通常の火災報知器よりも極めて早い段階（ライターの火など）で反応するため、ボヤになる前の警告・対策に威力を発揮します。

環境チェック機能による誤報リスクの最小化

設置環境に紫外線ノイズ源（溶接スパークや特定の放電灯など）がないかを確認できる「環境チェック機能」を搭載しています。音と光でノイズレベルを通知するため、現場に合わせた最適な設置位置の選定が可能です。

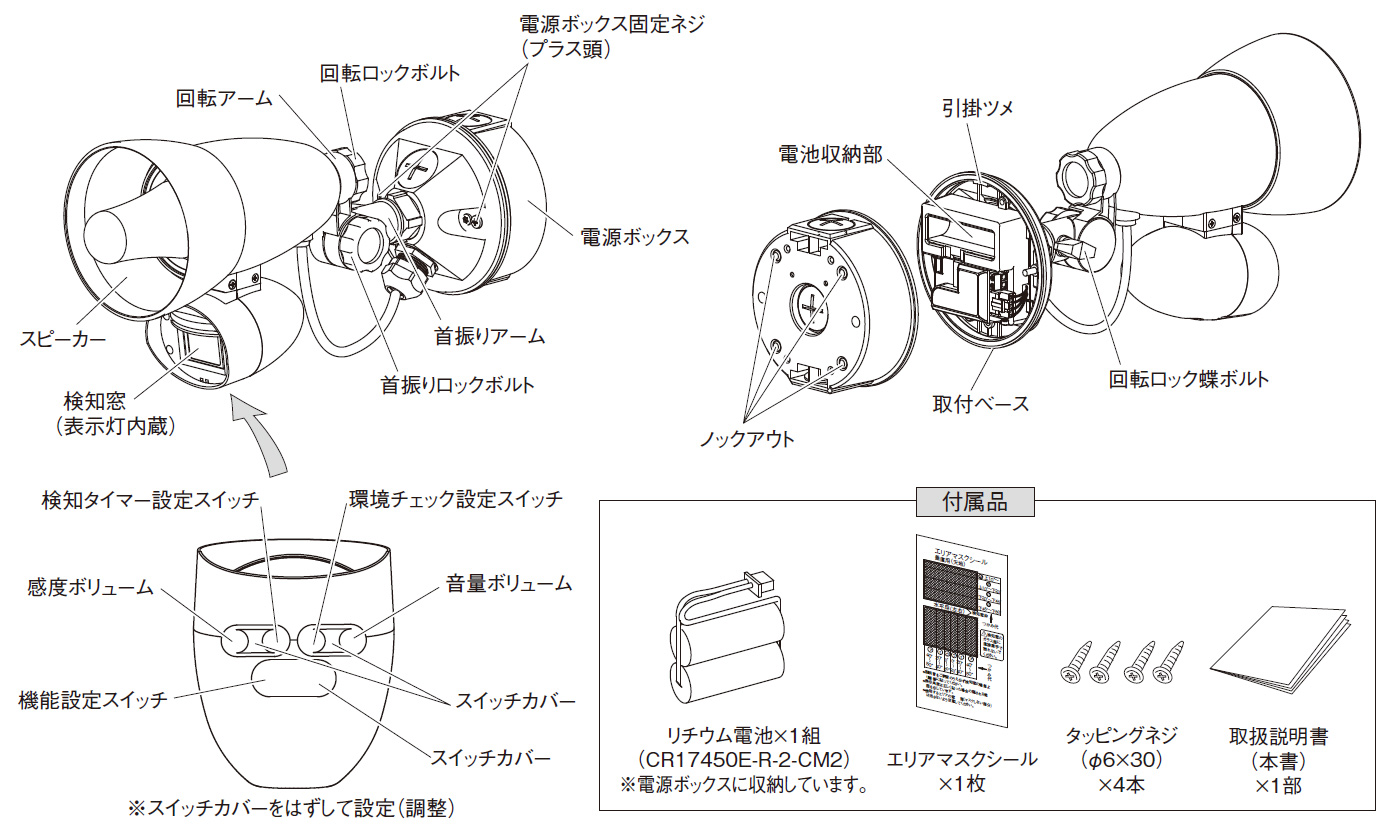

柔軟な感度調整と検知タイマー設定

検知感度は40%〜100%の範囲でボリューム調整でき、検知タイマー（1/3/6/15秒）との併用により、現場環境に応じた最適なフィルタリングが可能です。ライターの使用は1秒、本格的な火災監視は3秒といった運用が可能です。

外部システムとの連動を可能にする接点出力

無電圧半導体接点（a接点）を装備しています。センサー検知時に外部カメラを起動させて録画を開始したり、遠隔通報装置を介して管理者に通知を送るなど、他システムとの連携が容易です。

物理的なエリア制御「エリアマスキング」

不要な方向からの紫外線をカットするために、付属のエリアマスクシールを使用できます。特定の方向にある街灯や環境ノイズ源を物理的に遮断し、必要なエリアのみを監視することで信頼性を向上させます。

    選定時に評価したい強み
    確実な警告： 5ヶ国語＋最大95dBの音量で、言語の壁を越えた警告が可能です。
施工性： 電池式のため、設置場所を選ばず電源工事費も削減できます。
高信頼： 長年の実績がある紫外線センサーにより、太陽光と火炎を高い精度で判別。
拡張性： 接点出力により、警告灯の点灯やクラウドカメラ連動も実現可能です。



施工・設置ガイド

紫外線センサーは「目に見える直線」の紫外線を検知します。設置時は検知窓を検知対象に向け、遮蔽物がないことを確認してください。

確認項目	この製品での考え方

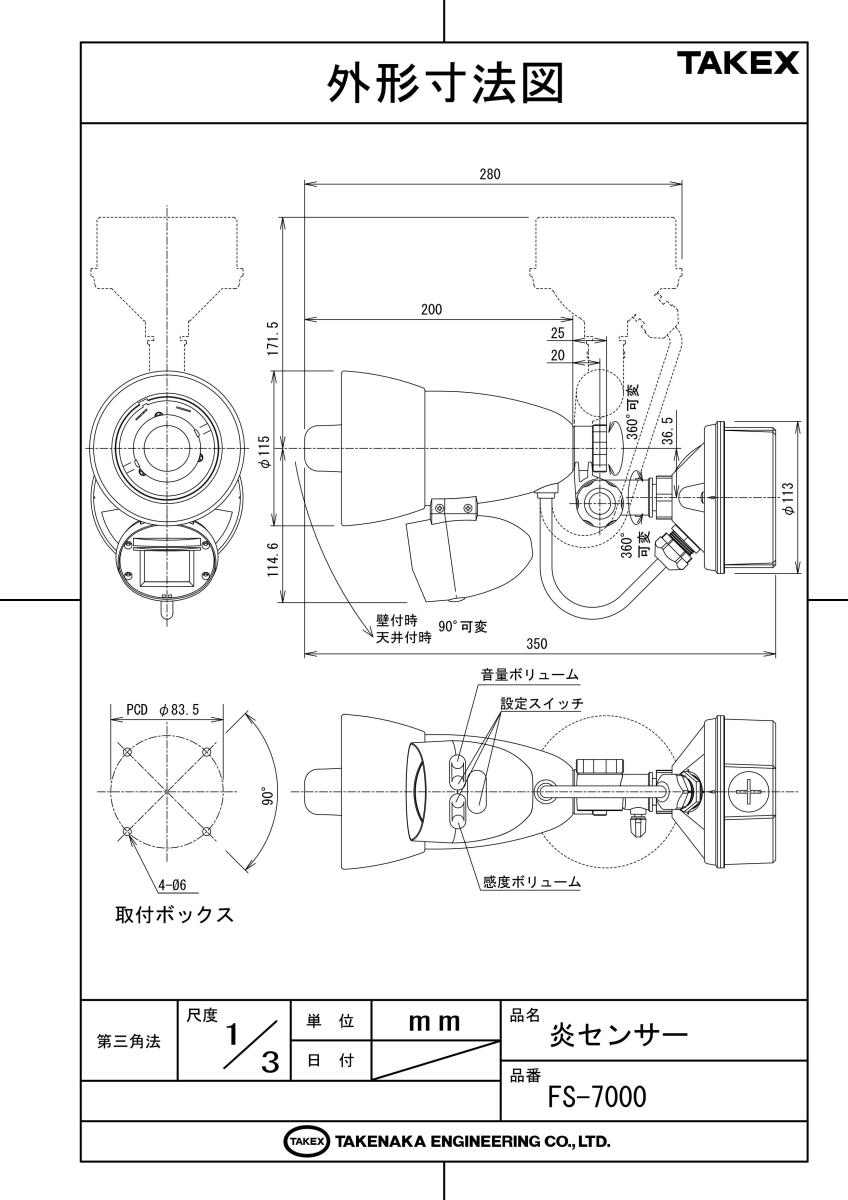

設置高さと角度	垂直方向に下方90°、水平方向に180°の調整が可能です。検知エリアを下向きに設定し、太陽光の直射を避けてください。
検知距離の目安	ライターの火（約7cm）なら10m先まで、15cm角の炎なら30m先まで検知可能です。
紫外線ノイズ対策	設置後、「環境チェック機能」をオンにして、断続音が発生しない位置・角度を最終決定してください。
検知タイマーの選定	ライター等の火遊び対策なら「1秒」設定、火災監視なら「3秒以上」の設定を推奨します。

LED表示および動作状態

状態	LED表示	詳細
正常待機	消灯	監視中。電池・回路ともに正常です。
炎検知・報知中	点滅	設定された音声出力と同期してLEDが点滅します。
電池切れ予告	約5秒に1回点灯	電池電圧が低下しています。即座に専用電池と交換してください。
環境チェック中	点滅（音と同期）	紫外線の受信強度に合わせて音のピッチと点滅が変化します。

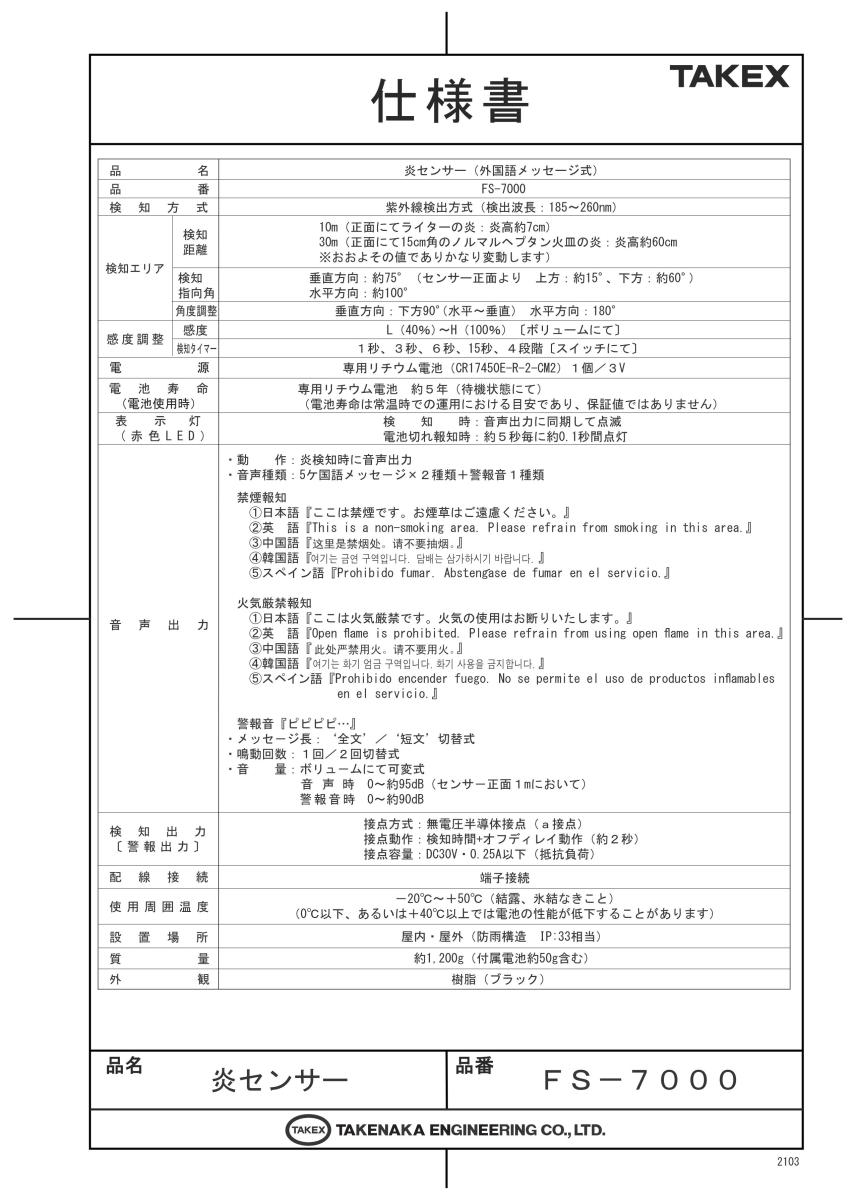

製品仕様

項目	内容
品名	炎センサー（外国語メッセージ式）
品番	ＦＳ－７０００
検知方式	紫外線検出方式（検出波長：１８５〜２６０ｎｍ）

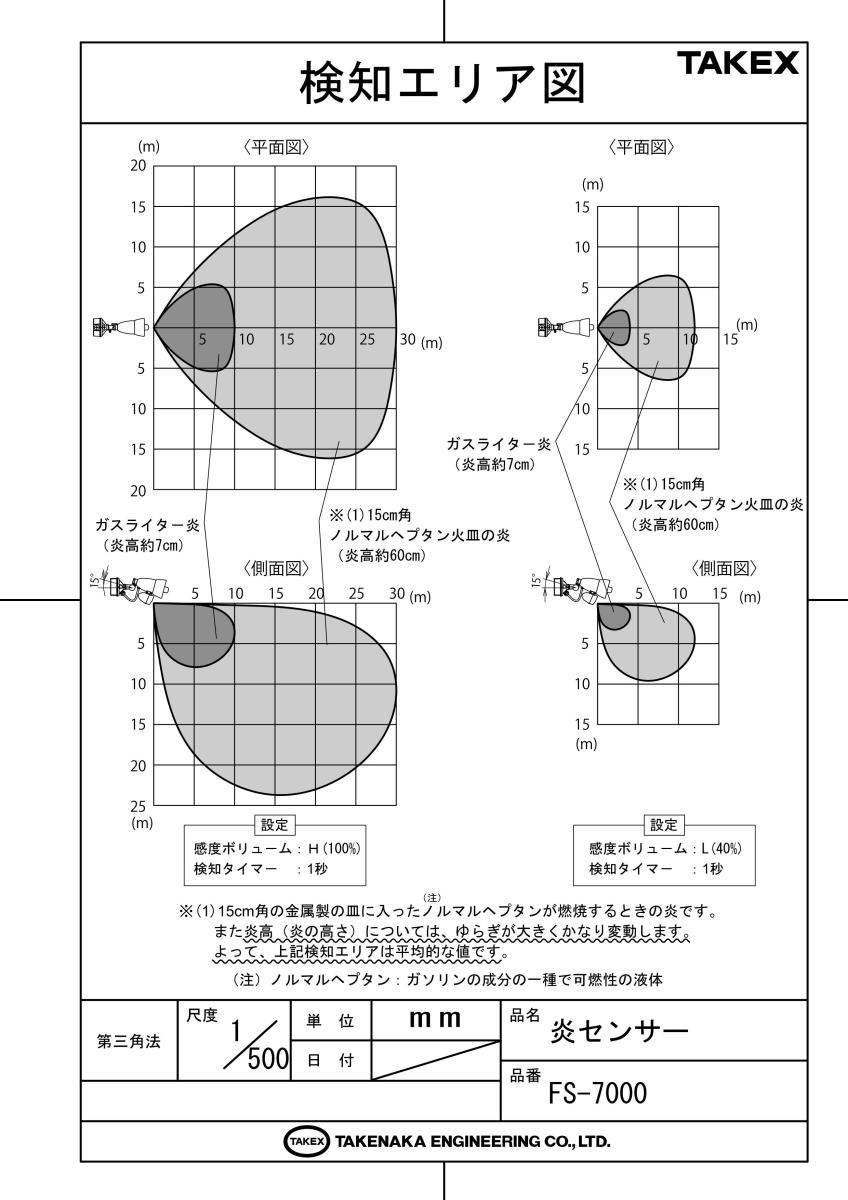

検知エリア	検知距離：１０ｍ（正面にてライターの炎：炎高約７ｃｍ）３０ｍ（正面にて１５ｃｍ角のノルマルヘプタン火皿の炎：炎高約６０ｃｍ） ※炎の大きさ、環境により変動します検知指向角：垂直方向：約７５°（上方：約１５°、下方：約６０°）水平方向：約１００° 角度調整：垂直方向：下方９０°　水平方向：１８０°
感度調整	感度：Ｌ（４０％）〜Ｈ（１００％）［ボリュームにて］検知タイマー：１秒、３秒、６秒、１５秒、４段階［スイッチにて］
電源	専用リチウム電池（ＣＲ１７４５０Ｅ－Ｒ－２－ＣＭ２）１個／３Ｖ
電池寿命	約５年（常温待機時目安、保証値ではありません）
表示灯（赤色ＬＥＤ）	検知時：音声出力に同期して点滅電池切れ報知時：約５秒毎に約０．１秒間点灯
音声出力	種類：５ヶ国語メッセージ×２種類（禁煙・火気厳禁）＋警報音１種類日本語・英語・中国語・韓国語・スペイン語に対応メッセージ長：全文／短文切替可能鳴動回数：１回／２回切替可能音量：音声最大約９５ｄＢ／警報音最大約９０ｄＢ（１ｍ地点）
検知出力［警報出力］	接点方式：無電圧半導体接点（ａ接点）接点動作：検知時間＋オフディレイ動作（約２秒）接点容量：ＤＣ３０Ｖ・０．２５Ａ以下（抵抗負荷）
配線接続	端子接続（電源ボックス内）
使用周囲温度	－２０℃〜＋５０℃（結露、氷結なきこと）
設置場所	屋内・屋外（防雨構造ＩＰ３３相当）
質量	約１，２００ｇ（電池含む）
外観	樹脂（ブラック）

FAQ

Q：炎ではなく「煙」や「熱」は検知しますか？ A：いいえ、本製品は炎に含まれる紫外線を検知する方式のため、紫外線の含まれない煙や熱には反応しません。火災の早期段階である「火」を直接検知します。

Q：ガラス越しに炎を検知することはできますか？ A：できません。ガラスや透明アクリル、ビニールなどは紫外線を遮断する性質があるため、それらを通した検知は不可能です。

Q：屋外で使用しても大丈夫ですか？ A：はい、IP33相当の防雨構造ですので屋外設置が可能です。ただし、完全防水ではないため、常に水が激しくかかる場所やホースでの散水は避けてください。

Q：電池はどれくらい持ちますか？ A：専用リチウム電池を使用し、待機状態で約5年が目安です。ただし、頻繁に検知して音声を流す環境や極端な低温・高温環境では短くなる場合があります。

Q：太陽光で誤動作することはありませんか？ A：太陽光の直射が検知窓に入ると誤動作の原因となります。設置時に検知窓を下方へ向ける調整を行い、直射光が入らないように工夫が必要です。

Q：特定の言語だけを流すことはできますか？ A：はい、内部のDIPスイッチ設定により、日本語のみ、日本語と英語のみといったように、必要な言語を選択して報知することが可能です。

Q：ライターの火を検知したらすぐに音が鳴りますか？ A：検知タイマーの設定によります。最短の「1秒」に設定すれば、ライターを点火して1秒後に報知を開始します。

Q：防犯カメラと連動させることはできますか？ A：はい、無電圧a接点の出力端子を備えていますので、外部入力に対応したレコーダーやカメラ、送信機と接続して連動させることが可能です。

Q：環境チェック機能とは何ですか？ A：センサーが周囲の紫外線ノイズをどの程度受けているかを、音のピッチ（高さ）で確認できる診断モードです。これにより、誤報のない確実な設置場所を特定できます。

Q：電池が切れたときはわかりますか？ A：はい、電池電圧が低下すると、LED表示灯が約5秒に1回点灯して「電池切れ報知」を行います。
