赤外線センサー TAKEX 竹中エンジニアリング [PB-100T]

赤外線センサー TAKEX 竹中エンジニアリング [PB-100T]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋内用 100m警戒 2段ビーム

PB-100T 赤外線センサー

PB-100Tは、信頼性の高い「二重変調方式」を採用した屋内用2段ビーム式赤外線センサーです。ホワイトカバーを標準搭載し、オフィスや店舗のインテリアに調和しながら、最大100mの広範囲な警戒ラインを構築できます。

  • 型番： PB-100T
  • 製品名： 赤外線センサー（屋内用）
  • 検出方式： 近赤外線ビーム遮断方式（対向型）
  • 警戒距離： 屋内 100m以内
  • 電源電圧： DC10V〜30V（無極性）
  • 切替機能： 変調周波数 4CH切替対応

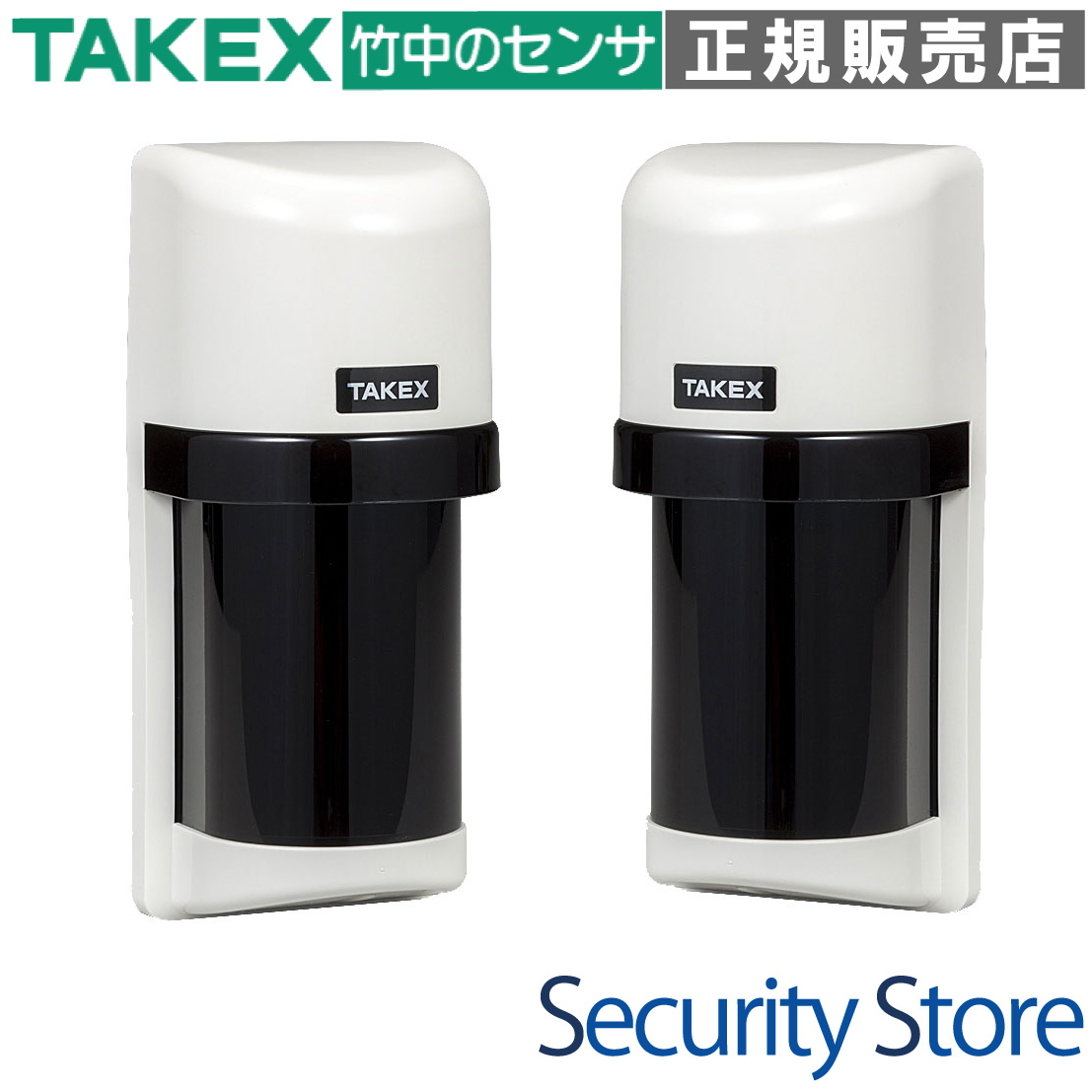

PB-100T 赤外線センサー 製品画像

資料ダウンロード

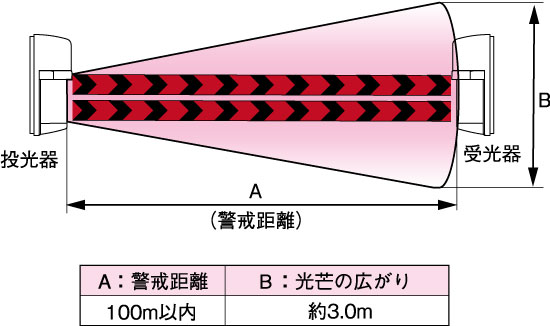

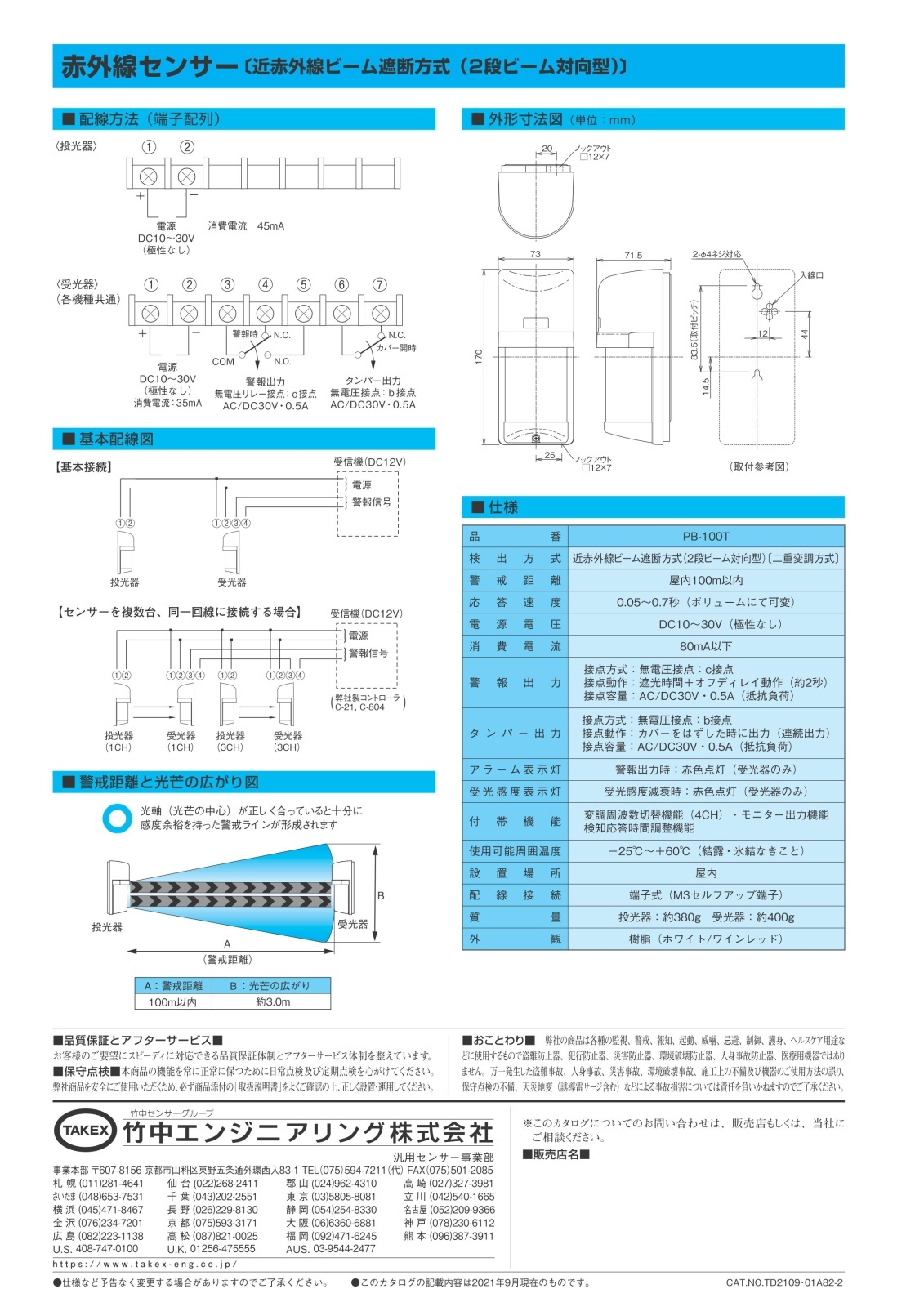

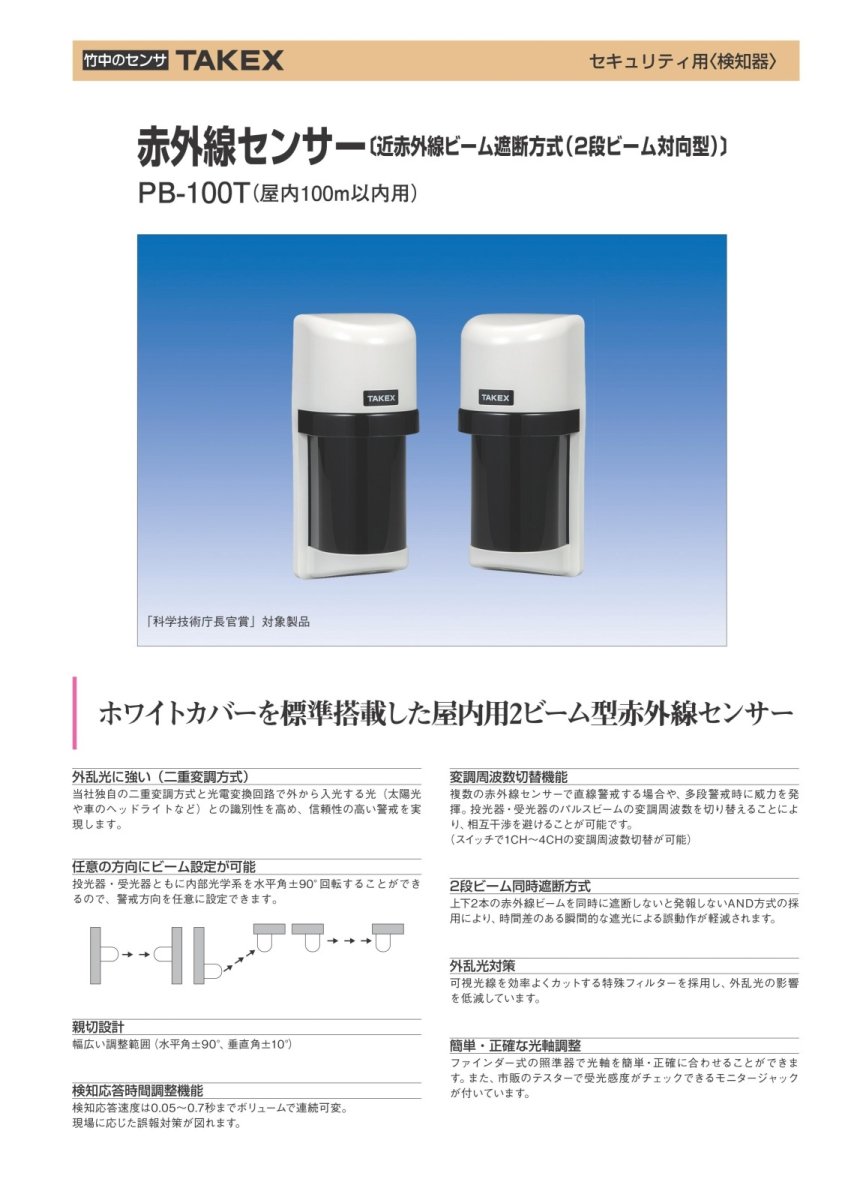

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・ビル内の長い廊下の警戒
  • 大型倉庫や工場の外周・間仕切警戒
  • 店舗閉店後の侵入検知システム
  • 多段設置による高度なセキュリティ構築

導入前に確認したいポイント

  • 屋内専用モデルのため、屋外使用は不可
  • 投光器と受光器の対向設置が必要
  • DC10V〜30Vの電源供給が必要
  • 光軸上に遮蔽物や動く植物がないか

主な特長

外乱光に強い「二重変調方式」

竹中エンジニアリング独自の二重変調方式と光電変換回路を採用。太陽光や車のヘッドライトといった外部からの強力な光との識別性を高め、誤報を極限まで抑えた信頼性の高い警戒を実現します。

相互干渉を防ぐ4チャンネル切替

投光器・受光器のパルスビーム変調周波数を4段階（1CH〜4CH）で切り替え可能です。複数のセンサーを直線状に並べる場合や、上下に重ねて多段警戒を行う際でも、相互干渉による誤動作を物理的に回避できます。

誤作動を軽減する2段ビーム同時遮断方式

上下2本の赤外線ビームを同時に遮断しないと発報しない「AND方式」を採用。鳥や落ち葉、小動物といった瞬間的な遮光による誤動作を劇的に軽減します。

柔軟な光軸調整と親切設計

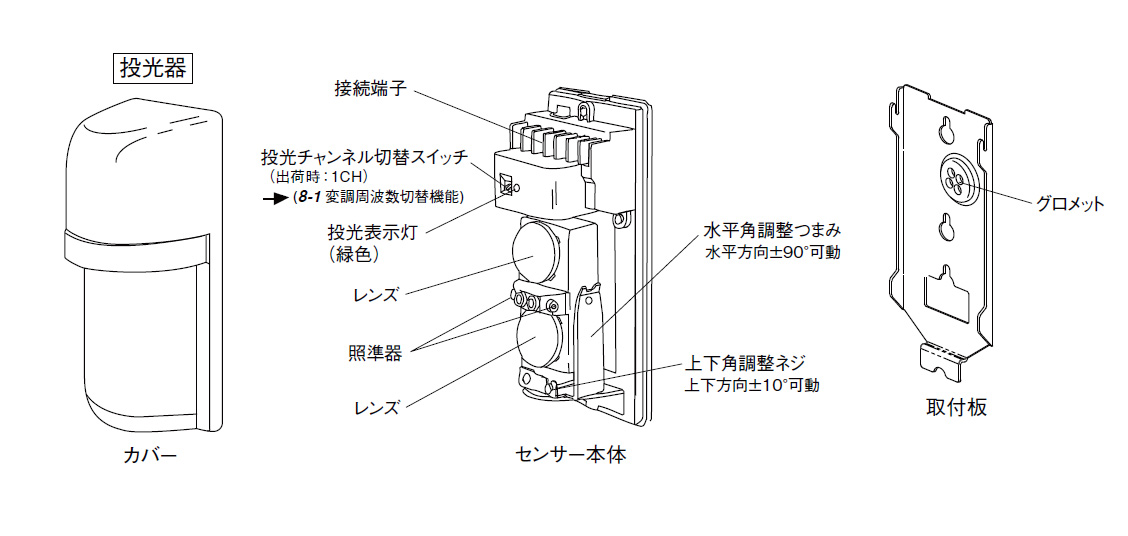

内部光学系は水平角±90°、垂直角±10°の広い調整範囲を確保。設置後の微調整が容易で、L字型の配置にも柔軟に対応します。また、ファインダー式の照準器とモニタージャックにより、テスターを用いた正確な受光感度のチェックが可能です。

選定時に評価したい強み

  • 環境耐性： 可視光カットフィルターにより、強力な照明下でも安定動作。
  • 施工性： 応答時間を0.05〜0.7秒まで調整でき、現場に合わせた最適化が可能。
  • 拡張性： タンパー出力端子を標準装備し、カバー開封による悪戯も検知。
  • 信頼のブランド： セキュリティ市場で高い評価を受けるTAKEXの定番モデル。

施工・設置ガイド

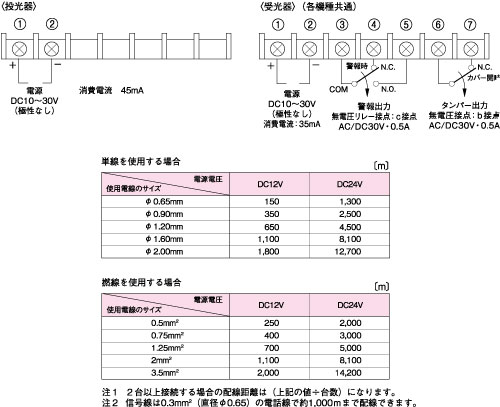

推奨配線距離（電源〜センサー間）

電圧降下を防ぐため、以下の数値を基準に電線径を選定してください。

電線サイズ DC12V使用時 DC24V使用時
φ0.65mm (単線) 150m 1,300m
φ0.90mm (単線) 350m 2,500m
0.5mm? (撚線) 250m 2,000m
1.25mm? (撚線) 700m 5,000m

トラブルシューティング

現象 原因の可能性 処置
警報が出ない 光軸のズレ / 応答時間が長すぎ 光軸の再調整 / 応答ボリュームの調整
警報が止まらない 光軸の大幅なズレ / レンズの汚れ テスターで受光電圧を確認 / 乾いた布で清掃
断続的に誤報する 取付強度の不足 / 電圧不安定 取付台の補強 / 電源電圧の測定

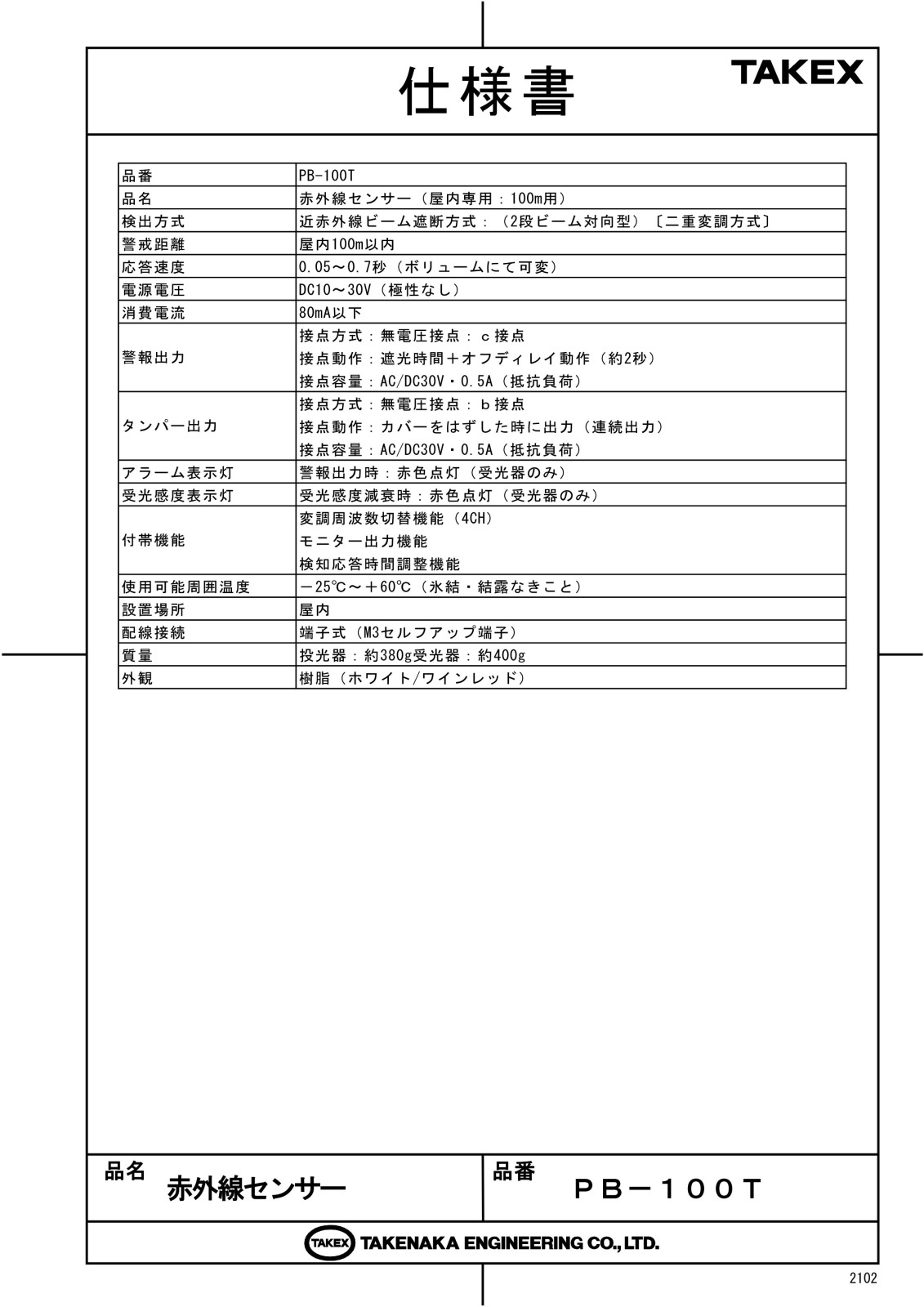

製品仕様

品番PB-100T
品名赤外線センサー（屋内専用：100m用）
検出方式近赤外線ビーム遮断方式：（2段ビーム対向型）〔二重変調方式〕
警戒距離屋内100m以内
応答速度0.05?0.7秒（ボリュームにて可変）
電源電圧DC10?30V（極性なし）
消費電流80mA以下
警報出力接点方式：無電圧接点：c接点
接点動作：遮光時間＋オフディレイ動作（約2秒）
接点容量：AC/DC30V・0.5A（抵抗負荷）
タンパー出力接点方式：無電圧接点：b接点
接点動作：カバーをはずした時に出力（連続出力）
接点容量：AC/DC30V・0.5A（抵抗負荷）
アラーム表示灯警報出力時：赤色点灯（受光器のみ）
受光感度表示灯受光感度減衰時：赤色点灯（受光器のみ）
付帯機能変調周波数切替機能（4CH）、モニター出力機能、検知応答時間調整機能
使用可能周囲温度?25℃?＋60℃（氷結・結露なきこと）
設置場所屋内
配線接続端子式（M3セルフアップ端子）
質量投光器：約380g　受光器：約400g
外観樹脂（ホワイト／ワインレッド）
外形寸法H170mm × W73mm × D71.5mm

FAQ

屋外で使用することはできますか？ いいえ、PB-100Tは「屋内専用」モデルです。屋外での使用は故障や誤動作の原因となるため、屋外対応モデル（PB-IN-HFシリーズ等）をご検討ください。
電源に極性はありますか？ いいえ、DC10〜30Vの無極性電源に対応しているため、配線時の極性を気にする必要はありません。
2本のビームのうち、1本だけ遮断された場合はどうなりますか？ PB-100Tは「2段ビーム同時遮断方式」を採用しているため、1本だけの遮断では警報は出力されません。これにより鳥や落ち葉による誤報を防ぎます。
最大で何メートルまで警戒できますか？ 屋内において最大100mまでの警戒が可能です。
「応答速度」の調整はどう使い分ければいいですか？ 通常は0.05秒（標準）で使用しますが、鳥などの通過による誤報が多い場合は、人間が通過する最小限の時間（0.3〜0.7秒）に調整することで対策が可能です。
光軸調整が正しくできているか確認する方法は？ 受光器のモニタージャックにテスターを接続し、直流電圧を測定してください。0.25V以上（理想は0.7V以上）であれば安定動作が可能です。
複数のセンサーを上下に並べて設置できますか？ はい、可能です。その際は「変調周波数切替機能」を使用して、上下で異なるチャンネル（例：1CHと3CH）を設定し、相互干渉を防いでください。
「受光感度表示灯」が赤く点灯していますが、故障ですか？ 故障ではなく、光軸がズレているか、レンズが汚れて受光レベルが低下しているサインです。光軸の再調整や清掃を行ってください。
タンパー出力とは何ですか？ センサーのカバーが開けられた際に動作する接点出力です。本体への悪戯や破壊を検知するために使用します。
壁面以外のポールなどに取り付け可能ですか？ 別売のポール取付金具を使用することで、ポールへの設置も可能です。
