TAKEX ワイヤレス制御特定小電力無線自動ドア・シャッター

SX04-1151 デジタルオートシステム

送信機と受信機が1対1で連動し、確実な機器制御を実現するデジタルワイヤレスシステムです。

314MHz帯の特定小電力無線を採用し、自動ドア、シートシャッター、車庫ゲートなどの開閉制御をケーブルレスでスマートに構築。最大124台の送信機登録が可能なため、大規模施設での運用にも柔軟に対応します。

型番： SX04-1151
方式： 2FSK変調方式（ノイズ耐性強化型）
到達距離： 見通し約100m
制御点数： 1点（無電圧リレー接点出力）
主な用途： シャッター、ゲート、自動ドアの遠隔操作

資料ダウンロード

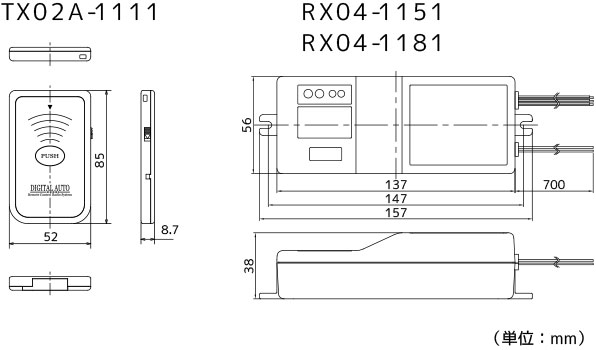

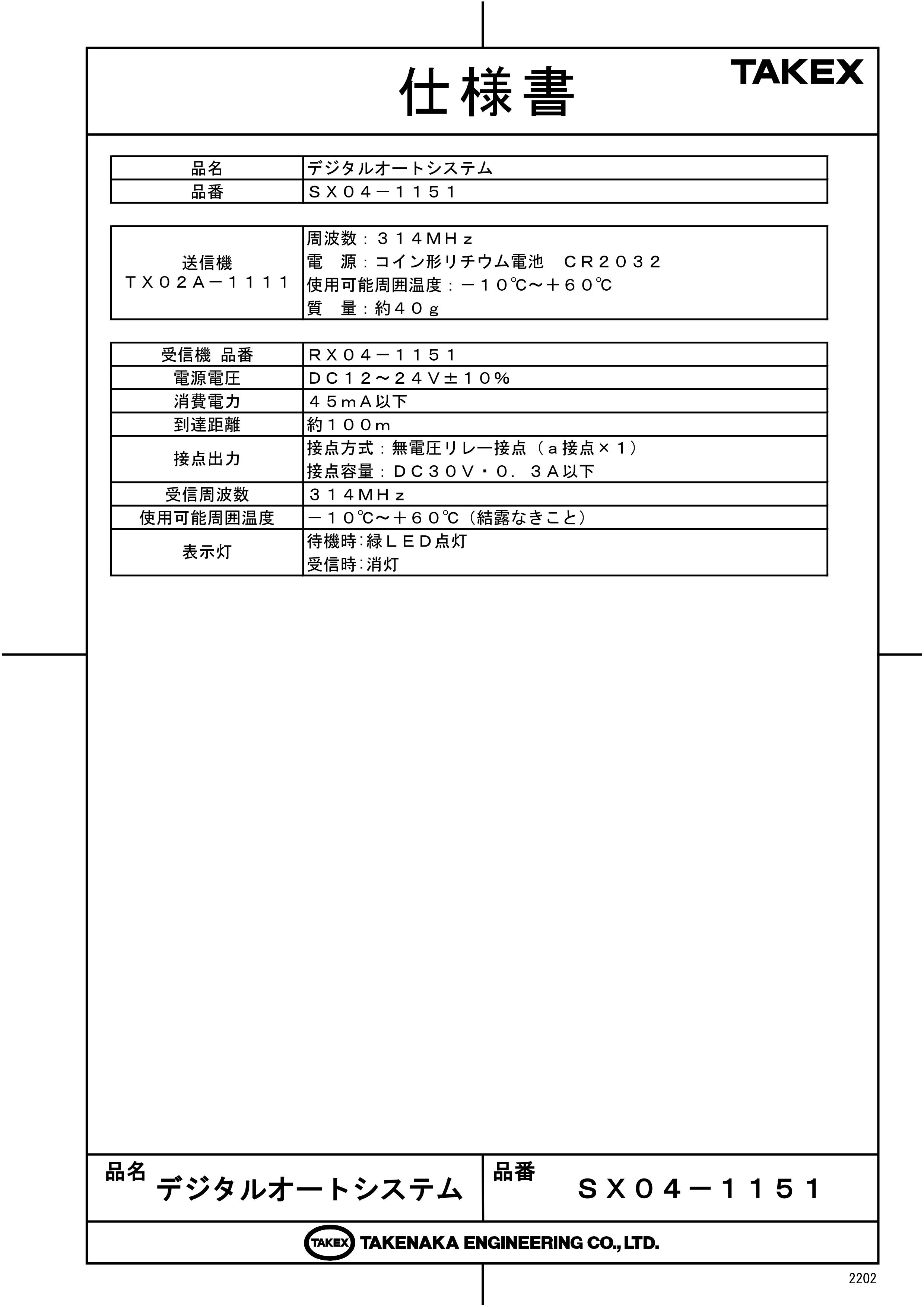

仕様書（PDF）外形寸法図（GIF）

この製品が向いている用途

工場のシートシャッター遠隔操作
フォークリフト乗車中からのゲート開閉
店舗自動ドアのワイヤレススイッチ化
既存設備のワイヤレス化・配線コスト削減

導入前に確認したいポイント

受信機の電源（DC12〜24V）の確保
送信機・受信機間の金属遮蔽物の有無
アンテナを制御盤外へ露出できるか
登録する送信機台数（124台以内）

特長

高信頼の2FSK変調方式によるノイズ耐性

建設現場や工場内で発生しやすいインバーターノイズやモーターノイズの影響を受けにくい「2FSK（2値周波数偏移変調）」方式を採用。振幅変調方式と比較して信号の判別精度が高く、過酷な環境下でも安定したIDコードの送受信を実現します。

最大124台の大容量ID登録機能

単一の受信機に対して、最大124台もの送信機IDを個別に学習・記憶させることが可能です。多数の作業員が専用送信機を携帯する大規模な搬入口や、車両ごとに送信機を割り当てる物流センターなどでのアクセスマネジメントに最適です。

汎用性の高い無電圧リレー接点出力

出力部には独立した無電圧リレーを採用。DC30V/5AからAC250V/5A（抵抗負荷）という幅広い定格に対応しており、既存の制御盤やシャッターコントローラーに対して、中間リレーを介さずに直接接続できる柔軟性を備えています。

電池交換時期を知らせる自己診断LED

送信機の電池電圧が規定値まで低下すると、ボタン押下時にLEDが点滅して「バッテリーロー」を通知。不意の動作不良を防ぎ、トラブルが発生する前に計画的なメンテナンス（電池交換）を行うことができます。

誤動作を防ぐセーフロックスイッチ

送信機の側面には物理的な電源スイッチ（セーフロック）を装備。ポケットや鞄の中での意図しないボタン押下を防ぐとともに、未使用時の待機電力をカットして電池寿命を最大化します。

高所設置にも対応するリモート登録機能

受信機の電源投入から一定時間内であれば、受信機本体のボタン操作なしで送信機からID登録が行えるリモート登録モードを搭載。高所や天井裏、制御盤奥深くに設置された受信機に対しても、地上からスムーズに追加登録作業が行えます。

電波法に準拠したフェールセーフ設計

特定小電力無線の規定に基づき、90秒以上の連続送信が行われた場合には自動的に0.1秒の休止時間を挟む送信制限機能を搭載。電波の占有を防ぎつつ、機器の誤動作や故障のリスクを低減する安全設計です。

    選定時に評価したい強み
    安定した通信： 314MHz帯と2FSK方式の組み合わせでノイズに強い。
高い拡張性： 送信機の紛失や増設にも最大124台まで柔軟に対応。
施工の簡略化： 配線不要で制御を飛ばせるため、工期短縮に直結。
メンテナンス性： LED表示パターンで受信機・送信機の状態が一目で判別可能。



施工・設置ガイド

本製品の性能を最大限に引き出すため、以下の施工ガイドを遵守してください。

アンテナの設置： 受信機を金属製の制御盤内に設置する場合は、必ずオプションの延長ケーブルを使用し、アンテナ部のみ盤外の開けた場所に露出させてください。
ノイズ源からの分離： AC100V/200Vの動力線やインバーター、モーターからアンテナ部を可能な限り離して配置してください。
電池の管理： 送信機には高品質なリチウム電池（CR2032）を使用してください。電池寿命は1日2回の使用で約1年が目安です。

LED表示と動作状態

LED挙動 (緑 / 赤)	システムの内部ステータス
両方とも点灯	設定モード移行完了（操作待機状態）
緑：点滅 / 赤：点灯	ID登録モード起動中。送信機からの信号を待機しています。
緑：点灯 / 赤：点滅	ID個別削除モード起動中。指定送信機の信号を待機しています。
同時に1秒間隔で3回点滅	ID登録成功。正常にメモリに保存されました。

製品仕様

項目	送信機（TX02A-1111）	受信機（RX04-1151）
電源電圧	コイン形リチウム電池 CR2032 ×1	DC12V 〜 24V ±10%
消費電力／電流	-	45mA以下（消費電力 2VA以下）
使用周波数	314.0MHz（特定小電力無線）	314.0MHz（特定小電力無線）
変調方式	2FSK方式	2FSK方式
到達距離	-	見通し約100m
接点出力	-	無電圧リレー接点（a接点×1）
接点容量	-	DC30V 3A以下 / AC250V 3A以下 (最大: DC30V 5A / AC250V 5A 抵抗負荷)
登録可能台数	-	最大 124台
使用可能周囲温度	-10℃ 〜 +60℃（結露なきこと）	-10℃ 〜 +60℃（結露なきこと）
質量／外形寸法	約40g	157(W) × 56(H) × 38(D) mm
設置場所	携帯型	屋内

FAQ

Q：送信機の電池はどのくらいもちますか？ A：1日2回の使用で約1年、1日4回（各5秒）の使用で約2年が目安となります。送信頻度や周囲温度により前後します。

Q：受信機1台に対して何台まで送信機を増やせますか？ A：最大124台まで異なるIDの送信機を登録して使用することが可能です。

Q：電波が届かない場合、どうすればいいですか？ A：受信機本体を金属盤内に閉じ込めていないか確認し、アンテナ部を露出させてください。改善しない場合は別売の屋外アンテナの導入をご検討ください。

Q：送信機を1台紛失してしまいました。どうすれば安全ですか？ A：紛失した送信機のIDのみを個別に削除するか、一度すべての登録をリセット（一括削除）し、手元にある送信機のみを再登録してください。

Q：雨が当たる屋外に受信機を設置できますか？ A：受信機は屋内仕様です。屋外に設置する場合は、必ず防水性の高いボックス（プラボックス等）に収容してください。

Q：送信機ボタンを押したとき、LEDが点滅するのは故障ですか？ A：電池切れのサイン（バッテリーロー）です。早急に新品のコイン電池（CR2032）に交換してください。

Q：登録操作がうまくいきません。 A：登録可能台数（124台）を超えていないか確認してください。上限に達している場合は、追加の登録モードへ移行できません。

Q：既存のシャッターに接続できますか？ A：はい。受信機からは無電圧のa接点（常時開）が出力されます。シャッター制御盤の「起動」端子や「外部入力」端子に接続することで制御可能です。

Q：24V電源でも使用可能ですか？ A：はい、DC12Vから24Vまで対応しています。±10%の範囲内で安定した電源を供給してください。

Q：リモート登録機能はいつでも使えますか？ A：セキュリティ上の制限により、受信機の電源投入後から2分50秒間のみ有効です。時間を経過した場合は一度電源を入れ直してください。
