SX04-1181 デジタルオートシステム　AC100V 1点式受信機・送信機セット TAKEX 竹中エンジニアリング [SX04-1181]

SX04-1181 デジタルオートシステム　AC100V 1点式受信機・送信機セット TAKEX 竹中エンジニアリング [SX04-1181]

販売価格: 会員のみ販売

商品詳細

TAKEX / 竹中エンジニアリング 特定小電力無線 デジタルオートシステム 産業用・業務用

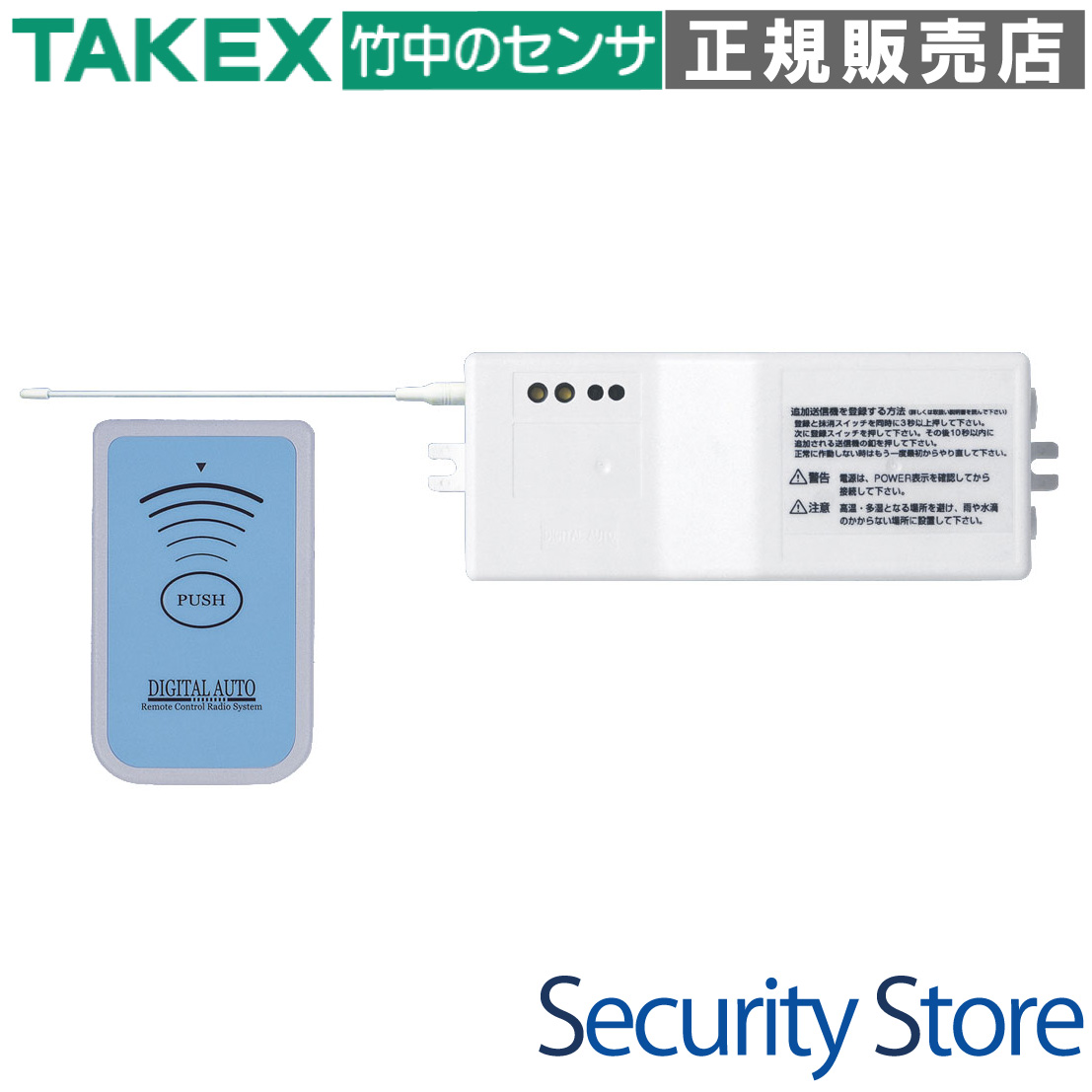

SX04-1181 デジタルオートシステム AC100V 1点式受信機・送信機セット

見通し約100mの長距離伝送を誇る、プロフェッショナル向けワイヤレス制御システムです。自動ドア、シャッター、ゲート等の機器を、離れた場所から1:1で確実に制御するための高い信頼性を備えています。

  • 型番： SX04-1181
  • 方式： 314MHz帯 特定小電力無線（2FSK変調）
  • セット内容： 送信機(TX02A-1111) ＋ 受信機(RX04-1181)
  • 電源： 受信機：AC100V〜200V / 送信機：CR2032電池
  • 登録能力： 1台の受信機に最大124台の送信機を登録可能
  • 出力接点： 無電圧リレー接点（AC250V 5A / DC30V 5A）
デジタルオートシステム SX04-1181

資料ダウンロード

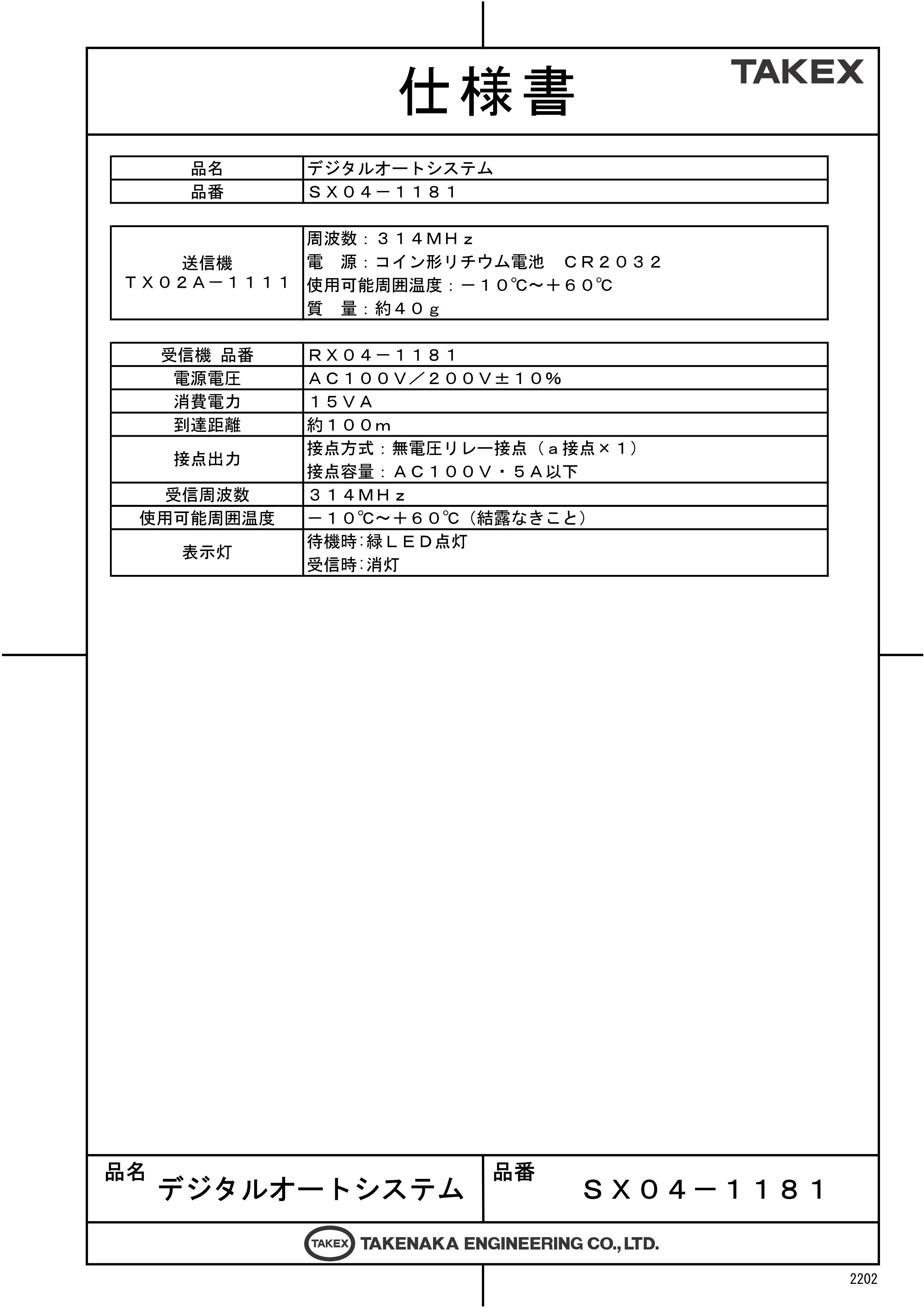

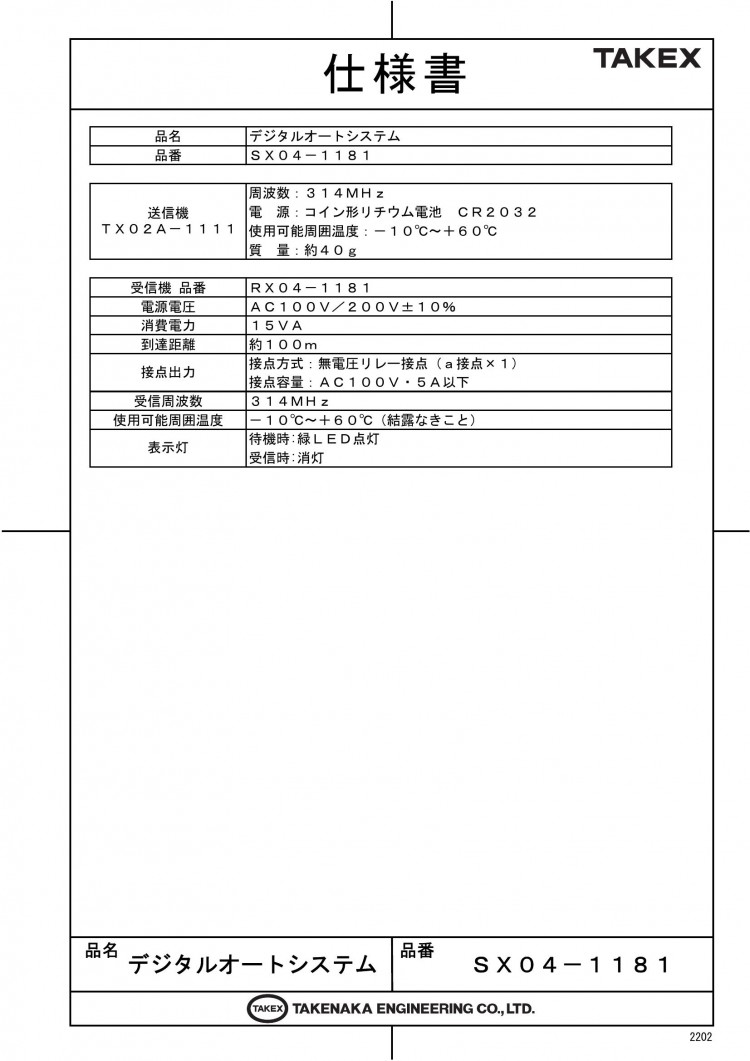

仕様書（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドアや電動シャッターの遠隔開閉
  • 工場のシートシャッター、ガレージのワイヤレス操作
  • 駐車場ゲートや車両入退場システムの制御
  • 離れた場所にある照明やポンプのON/OFF制御

導入前に確認したいポイント

  • 電波到達距離は「見通し」約100mです（遮蔽物に注意）
  • 受信機のアンテナ付近に金属板や鉄骨がないか確認
  • 屋外設置時は、必ず防水ボックス内への収容が必要
  • モーター等の誘導負荷を直接駆動する場合は接点容量に注意

特長

2FSK変調による高い耐干渉性能

デジタルオートシステムは変調方式に2FSK（2値周波数偏移変調）を採用しています。これにより、産業現場で発生しやすいインバーターノイズやモーターノイズ、フェージングの影響を最小限に抑え、過酷な環境下でも安定した信号伝送が可能です。

最大124台の大容量ID登録機能

受信機には最大124台までの異なるIDコードを記憶できるEEPROMを搭載しています。複数の作業員が個別に送信機を持つ大規模な工場や駐車場のシステムにおいて、柔軟なアクセス管理を実現します。

AC100V〜200Vのワイドレンジ電源対応

受信機はAC100VからAC200Vまでの広範囲な電圧入力に対応した電源回路を内蔵しています。現場の電源環境に合わせて柔軟に設置でき、別途トランスを用意する必要がありません。

AC250V 5Aの大容量接点リレー搭載

出力部には定格通電電流5A（抵抗負荷）の堅牢なリレーを採用。中型クラスの照明や小型モーター、シャッター制御盤の起動回路などを、外部リレーなしで直接駆動することが可能です。

送信機の誤動作防止セーフロックスイッチ

送信機の側面にはスライド式の「セーフロックスイッチ」を装備しています。ポケット内や工具箱での予期せぬボタン押下による誤送信を物理的に防ぎ、意図しない設備動作を防止します。また、未使用時の電池消耗も抑えられます。

電池交換時期を知らせる警告LED機能

送信機のバッテリー電圧が低下した際、ボタン押下時にLEDが点滅してお知らせします。突然の電池切れで設備が動かなくなるトラブルを未然に防ぎ、スムーズなメンテナンスをサポートします。

法規制に準拠した送信休止リミッター

日本の特定小電力無線局の規定に基づき、90秒以上の連続送信が行われた場合に強制的に送信を0.1秒間停止する機能を備えています。電波の不法占有を防ぐフェールセーフ思想に基づいた設計です。

高所設置時に便利なリモート登録機能

受信機が天井などの高所に設置されており、直接設定スイッチを押すことが困難な場合でも、送信機側の操作のみで新しいIDをペアリングできる「リモート登録」機能を搭載しています（電源再投入後の時間制限あり）。

選定時に評価したい強み

  • 安定性： 314MHz帯を使用し、デジタルIDで混信や誤動作を強力に排除。
  • 堅牢設計： 産業用途を想定した耐ノイズ性能と高出力リレーを標準装備。
  • 拡張性： 1台の受信機に対し、多数の送信機を追加運用できるスケールメリット。
  • 省施工： 送信機の持ちやすさと、受信機の分かりやすいLEDインジケーターで設定が容易。

LED表示・動作状態一覧

機器 LEDの状態 意味・システムの状況
受信機 緑色 点灯 通常待機中（電源正常）
受信機 緑点滅 / 赤点灯 ID登録待機モード（送信機からの信号待ち）
受信機 赤・緑 同時3回点滅 ID登録が正常に完了
送信機 動作LED 点灯 電波を正常に送信中
送信機 動作LED 点滅 電池電圧低下（要電池交換：CR2032）

配線・端子仕様

線色 信号名 内容・接続先
白 / 黒 電源入力 AC100V〜200V（無極性）を接続します。
灰 / 緑 出力接点 無電圧A接点（ノーマリーオープン）。送信機押下時に導通します。

製品仕様

送信機（TX02A-1111）

項目 内容
電源 コイン形リチウム電池 CR2032 × 1個
電池寿命 約1年（1日2回送信時） / 約2年（1日4回送信時目安）
使用周波数 314MHz帯（特定小電力無線局）
使用周囲温度 -10℃ 〜 +60℃（結露なきこと）
質量 約40g

受信機（RX04-1181）

項目 内容
電源電圧 AC100V / 200V ±10% (50/60Hz)
消費電力 15VA以下
使用周波数 314MHz帯（特定小電力無線局）
受信可能距離 見通し約100m
接点出力 無電圧リレー接点（a接点×1）
接点容量 AC250V 5A / DC30V 5A (抵抗負荷)
AC125V 4A (誘導負荷)
登録可能台数 最大124台
表示灯 待機時：緑LED点灯 / 受信時：消灯
外形寸法 157(W) × 56(H) × 38(D) mm
設置場所 屋内（屋外設置時はボックス収容）

FAQ

Q：電波は壁越しでも届きますか？ A：電波はある程度透過しますが、鉄筋コンクリートや金属壁などは電波を大きく減衰させます。見通しが取れない場合は、受信機アンテナの位置を工夫するか、延長ケーブルを使用してアンテナを露出させることをお勧めします。
Q：送信機を125台以上使いたい場合はどうなりますか？ A：受信機のメモリ上限は124台です。125台目を登録しようとしても、受信機が登録モードに移行しません。不要なIDを削除するか、受信機を2台に分けるなどの対応が必要です。
Q：電池の寿命はどれくらいですか？ A：標準的な使用環境（1日4回程度）で約1〜2年が目安です。送信機LEDが点滅し始めたらお早めにCR2032電池と交換してください。
Q：受信機は屋外にそのまま設置できますか？ A：いいえ、受信機は屋内仕様です。屋外で使用する場合は、必ず防水性の高いプラボックス（ウオルボックス等）に収容して設置してください。
Q：紛失した送信機だけを無効にできますか？ A：はい、受信機の「個別削除モード」を使用することで、特定の送信機IDだけをメモリから消去し、動作しないように設定可能です。
Q：リレー接点に大きなモーターを直接繋いでも大丈夫ですか？ A：誘導負荷（モーター等）の場合、突入電流が接点容量（AC125V 4A）を超える可能性があります。その場合は本機の接点で直接駆動せず、パワーリレーや電磁接触器を介して制御してください。
Q：アンテナケーブルを延長したいのですが、市販の線で可能ですか？ A：高周波信号を扱うため、専用の同軸ケーブルが必要です。また、ケーブルの切断や継ぎ足しは感度を著しく低下させるため、必ず純正のオプションパーツを使用してください。
Q：設定したIDは停電しても消えませんか？ A：はい、EEPROM（不揮発性メモリ）に保存されているため、電源が切れてもID情報が消えることはありません。
Q：セーフロックスイッチをOFFにしても設定は残りますか？ A：はい。送信機側のスイッチは物理的な動作ロックですので、設定やID情報には影響しません。
Q：複数の受信機を近くに並べて設置しても干渉しませんか？ A：同一周波数を使用しているため、同時に複数の送信機が電波を出すと混信が発生します。物理的に距離を離すか、タイミングをずらして操作する運用が必要です。
