TAKEX（竹中エンジニアリング）ワイヤレス送信機 3点式制御最大99ゲート対応特定小電力無線

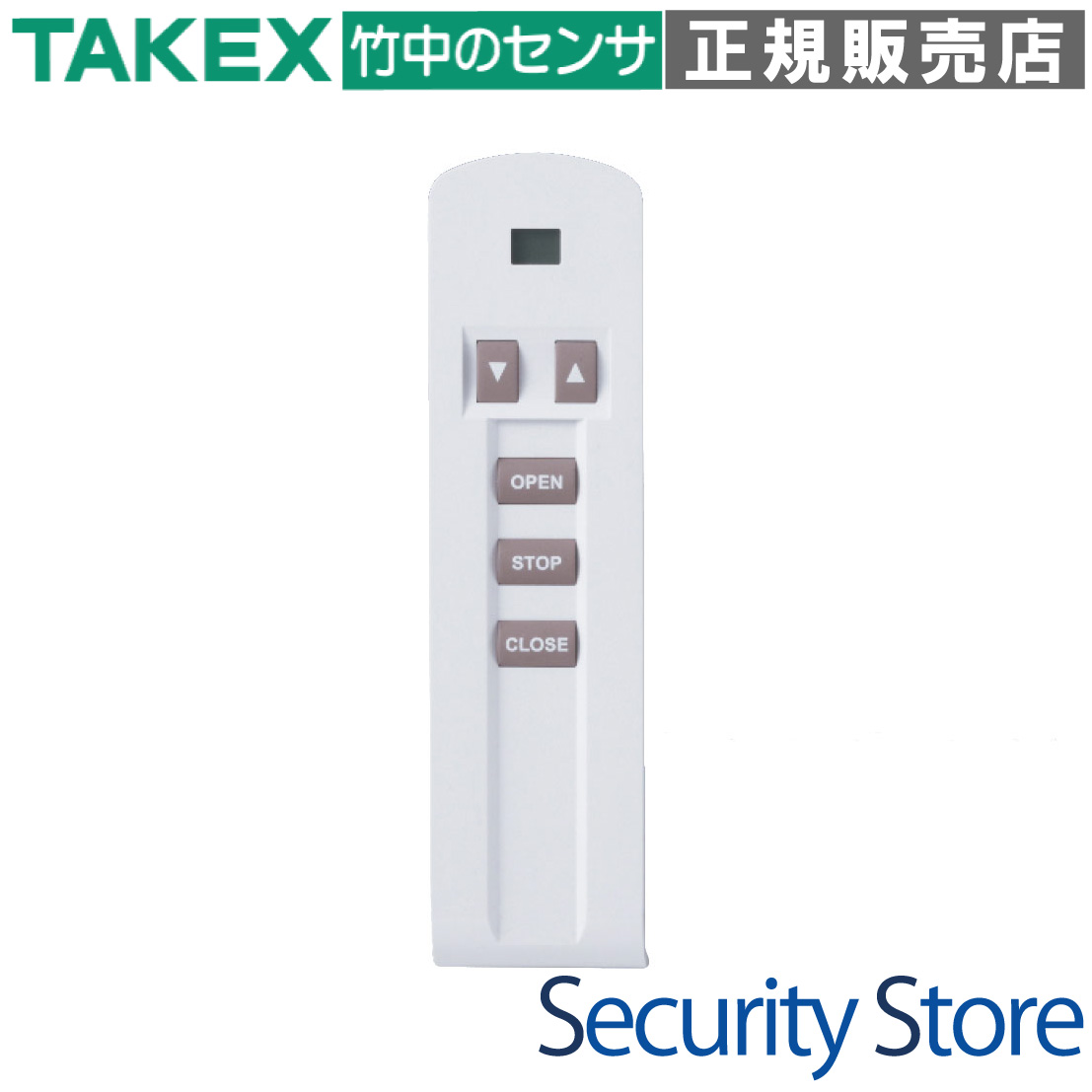

TX13-1133 デジタルオートシステム (99ゲート3点式) 送信機

最大99台の受信機をこれ1台で自在にコントロール。電動シャッターやゲートの「開・停・閉」操作をスマートに集約し、広大な現場の管理コストを劇的に削減するプロユースのマルチ送信機です。

型番： TX13-1133
製品名： デジタルオートシステム (99ゲート3点式) 送信機
通信方式： 特定小電力無線 314MHz帯
制御能力： 最大99チャンネル（個別にID識別）
主な用途： 大規模工場・倉庫のシャッター、電動門扉、ゲートの一括管理
電源： 単四形アルカリ電池（LR03）×2本

資料ダウンロード

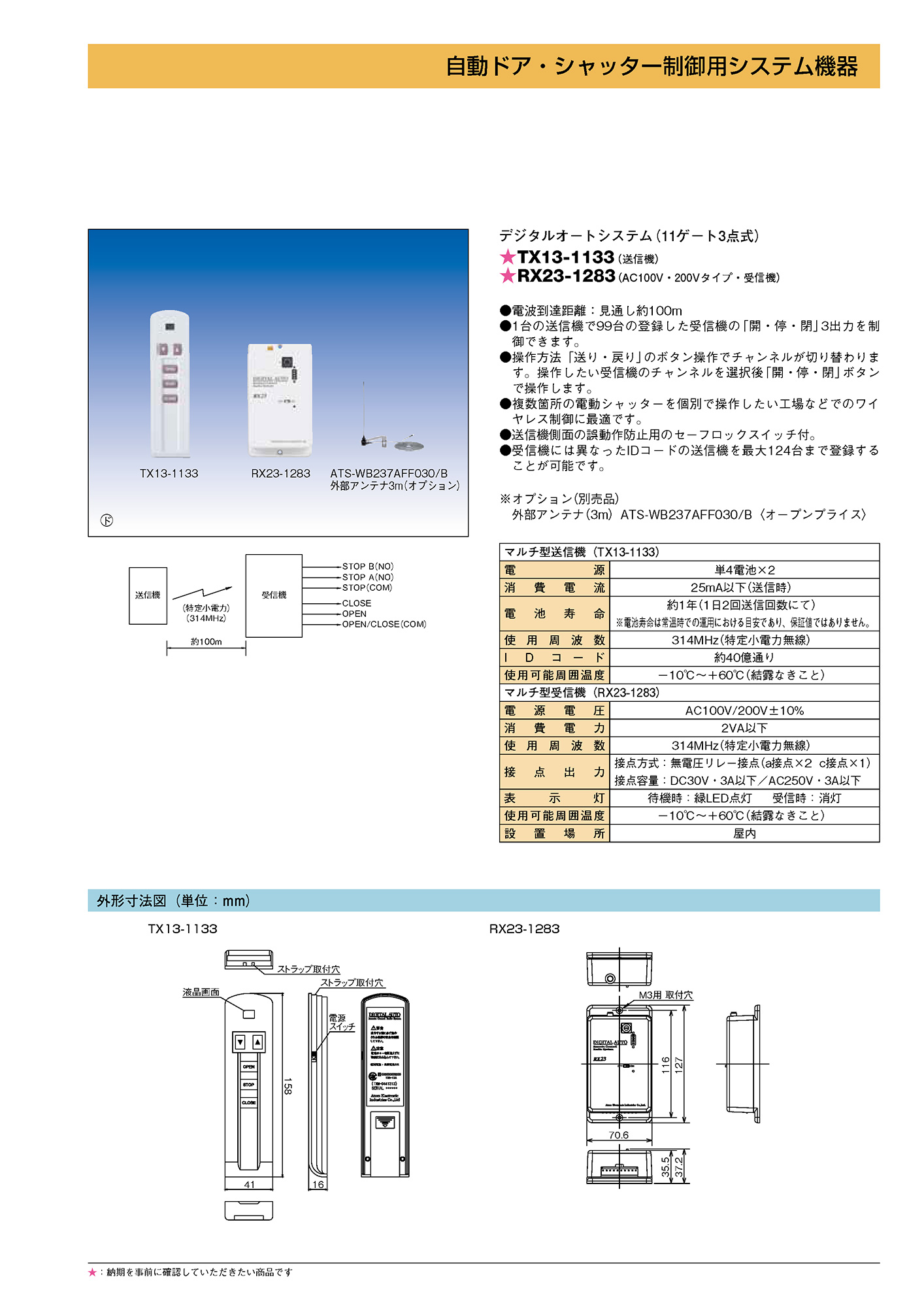

仕様書（PDF）製品カタログ（PDF）外形寸法図（GIF）

この製品が向いている用途

搬入口が多数ある大規模物流センターの管理
工場内シートシャッターのフォークリフト操作
マンションや商業施設の複数ゲートの遠隔制御
舞台機構（緞帳・スクリーン）の個別昇降操作
多数の電動オーニングやブラインドの一元管理

導入前に確認したいポイント

受信機側（RX23シリーズ）の対応状況
見通し約100mの通信範囲（障害物の有無）
受信機側に外部アンテナが必要な環境か
314MHz帯の無線環境の電波干渉確認

特長

1台で最大99台の機器を個別制御

従来、設備ごとに必要だったリモコンを1台に集約できます。あらかじめ登録された最大99台の受信機に対し、個別に「送り・戻り」ボタンでチャンネルを選択し、狙った設備だけを確実に操作することが可能です。管理するデバイスの紛失リスクや管理の手間を大幅に軽減します。

直感的な「開・停・閉」3点出力制御

電動シャッターや自動ドアの動作に不可欠な「開(OPEN)」「停(STOP)」「閉(CLOSE)」の3つの信号送信に対応。ボタン1つで確実な指示出しができるため、誤操作の少ないスムーズな設備運用をサポートします。

視認性に優れたバックライト付き液晶画面

現在どのチャンネル（1〜99）を選択しているかをひと目で確認できる液晶ディスプレイを搭載。バックライト機能により、薄暗い倉庫内や夜間の屋外作業現場でも、設定ミスを防ぎ、正確なオペレーションを可能にします。

誤動作を防ぐセーフロックスイッチ

本体側面に誤動作防止用のセーフロックスイッチを配置。ポケットやバッグの中での不意のボタン押しによる意図しないゲート開閉を未然に防ぎ、現場の安全性を高めます。プロユースを想定した細やかな安全設計が施されています。

信頼の特定小電力無線と長距離通信

免許不要で使用できる特定小電力無線（314MHz帯）を採用。見通し約100mの広範囲な通信距離を実現しており、離れた場所からでも確実に設備を制御できます。大規模施設での運用において、移動の手間を省き業務効率を向上させます。

高度なセキュリティを実現するIDコード

IDコードは約100万種類から最大40億通りという膨大な組み合わせを持っており、近隣の他システムとの混信や誤作動の可能性を極めて低く抑えています。セキュリティが重視される商業施設や工場でも安心して導入いただけます。

電池寿命を最大限に引き出す省電力設計

単四形アルカリ電池2本で動作し、1日2回の送信であれば約1年の長期運用が可能です。さらに、電池の残量が少なくなるとLEDの点滅とブザー音で知らせる「ローバッテリーお知らせ機能」を搭載しており、突然の動作停止トラブルを防ぎます。

軽量・コンパクトな高耐久ボディ

高さ158mm、重量わずか約58g（電池含まず）のスリムなデザイン。長時間の持ち歩きでも負担にならず、現場作業者の利便性を追求しています。ABS樹脂製の堅牢なボディで、- 10℃から＋60℃までの広範な環境下で使用可能です。

    選定時に評価したい強み
    集約性： 最大99箇所のリモコンをこれ1台に統合。
操作性： チャンネル切替と3点ボタンのシンプルな操作体系。
確実性： 液晶画面とLED、ブザーによる高いアンサーバック性。
拡張性： 受信機1台につき送信機を最大124台まで増設可能。



施工・設置ガイド

本製品は送信機（リモコン）です。システムとして運用するためには、対応する受信機（RX23-1283等）とのペアリングが必要です。

確認項目	この製品での考え方
設置距離	見通し約100m以内を推奨。壁や金属扉などの障害物がある場合は距離が短くなります。
アンテナ対応	受信環境が厳しい場合は、受信機側に別売の外部アンテナ（ATS-WB237AFF030B）を接続してください。
チャンネル登録	受信機ごとに固有のチャンネル（1〜99）を割り当てて登録作業を行います。
メンテナンス	電池交換時期は液晶やLEDで通知されます。単四アルカリ電池2本を予備として備えてください。

製品仕様

マルチ型送信機（品番：TX13-1133）
項目	内容
電源	単4電池×2（単四形アルカリ電池 LR03）
消費電流	25mA以下（送信時）
電池寿命	約1年（1日2回送信回数にて）約3年（1日4回、1回の送信が5秒の場合の理論値） ※常温時での目安であり保証値ではありません。
使用周波数	314MHz（特定小電力無線）
送信出力	3点（開・停・閉）
IDコード	約100万種類〜約40億通り
電波到達距離	見通し約100m（使用環境により変動）
表示・報知機能	バックライト付き液晶画面、LED表示、ブザー音
使用可能周囲温度	- 10℃ 〜＋60℃（結露なきこと）
動作湿度範囲	30％〜 80％RH以下（結露なきこと）

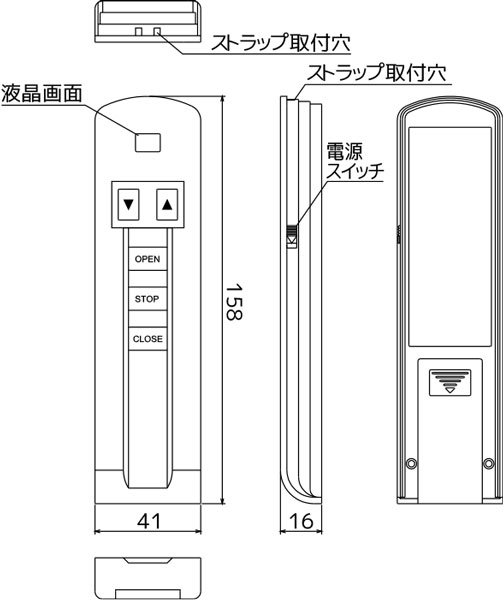

外形寸法	H158.0mm × W41.0mm × D16.0mm
質量	約58g（電池含まず）
材質	樹脂（ABS）
対応受信機	マルチ型受信機 RX23シリーズ（RX23-1283等）

FAQ

Q：1台の送信機で何台まで操作できますか？ A：本製品（TX13-1133）は最大99台までの受信機を個別に識別して制御することが可能です。

Q：チャンネルの切り替えはどのように行いますか？ A：本体にある「送り」「戻り」ボタンを押すことで、液晶画面に表示されるチャンネル番号（1〜99）を切り替えることができます。

Q：通信距離はどのくらいですか？ A：見通しの良い環境で約100mです。ただし、壁、フェンス、建物の構造物などの障害物がある場合は到達距離が短くなることがあります。

Q：電池切れはどうやってわかりますか？ A：ローバッテリーお知らせ機能により、LEDの点滅とブザー音で交換時期を通知します。

Q：誤ってボタンを押してシャッターが動く心配はありませんか？ A：本体側面に「セーフロックススイッチ」を装備しており、持ち運び時の誤動作を物理的に防ぐことが可能です。

Q：暗い場所でも操作できますか？ A：はい。液晶画面にはバックライト機能が搭載されているため、夜間や暗い倉庫内でもチャンネル確認が容易です。

Q：複数の送信機で1つのシャッターを操作することはできますか？ A：はい。受信機側（RX23-1283等）には、最大124台までの異なるIDの送信機を登録して運用することが可能です。

Q：屋外で使用しても大丈夫ですか？ A：使用可能温度範囲は-10℃〜+60℃ですが、防水仕様ではないため、雨天時の屋外での直接使用や水濡れには注意が必要です。

Q：周波数の変更は可能ですか？ A：314MHz帯の3波のうち1波を内部設定で切り替えることが可能です。

Q：アンテナは本体に内蔵されていますか？ A：送信機本体にはアンテナが内蔵されていますが、安定した通信のために受信機側には外部アンテナ（オプション）の設置が推奨されます。
