SX04-1153 デジタルオートシステム　DC24V 3点式受信機・送信機セット TAKEX 竹中エンジニアリング [SX04-1153]

SX04-1153 デジタルオートシステム　DC24V 3点式受信機・送信機セット TAKEX 竹中エンジニアリング [SX04-1153]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ワイヤレス制御 特定小電力無線 3点式送受信セット

SX04-1153 デジタルオートシステム DC24V 3点式受信機・送信機セット

電動シャッターやゲート、車庫の遠隔制御をこれ一台で。高信頼の特定小電力無線を採用した、送信機と受信機の業務用セットモデルです。

  • 型番： SX04-1153
  • 方式： 314MHz帯 特定小電力無線通信 / 2FSK変調
  • 制御内容： 3点出力（開・停・閉）
  • 到達距離： 見通し約100m
  • 登録台数： 送信機最大124台まで増設可能
  • 電源： 受信機：DC12V〜24V / 送信機：CR2032電池

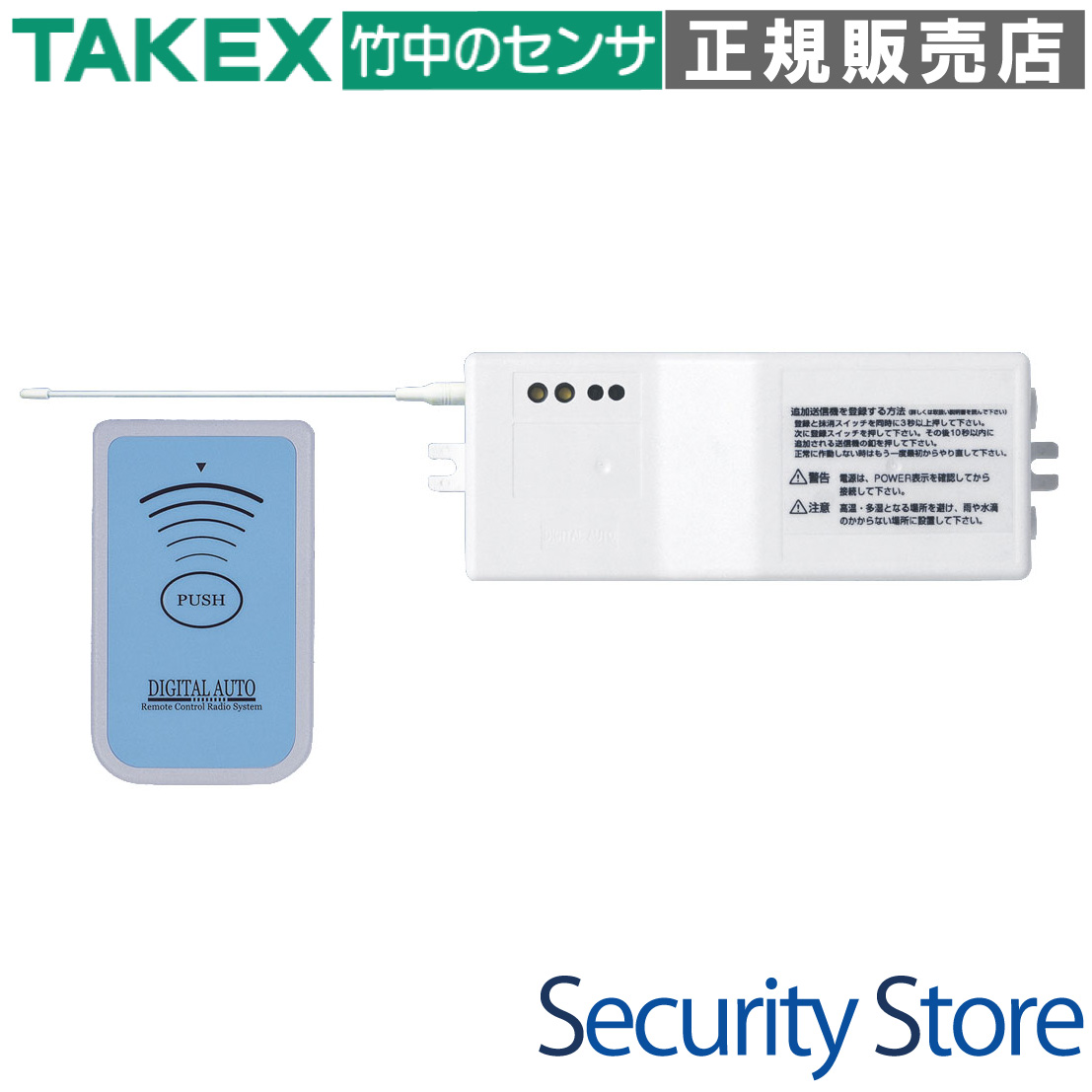

SX04-1153 デジタルオートシステムの製品画像

資料ダウンロード

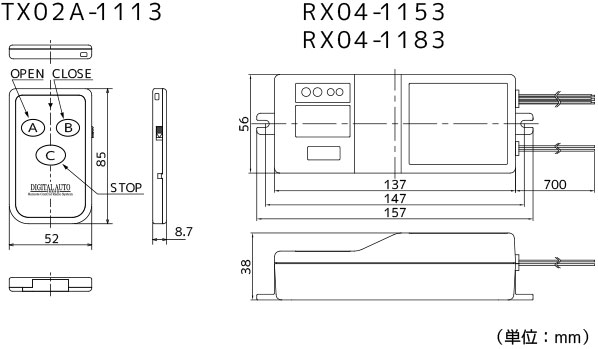

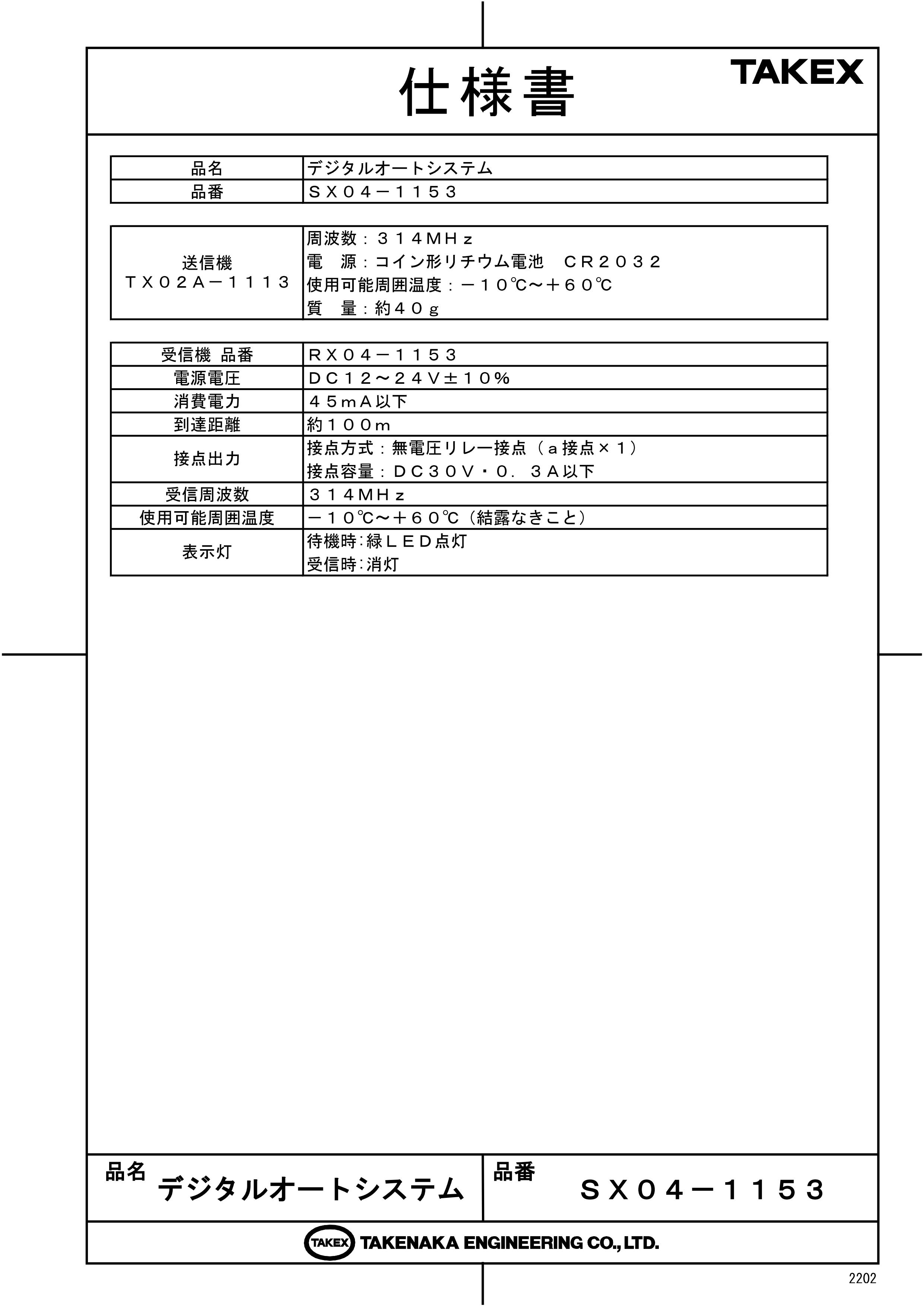

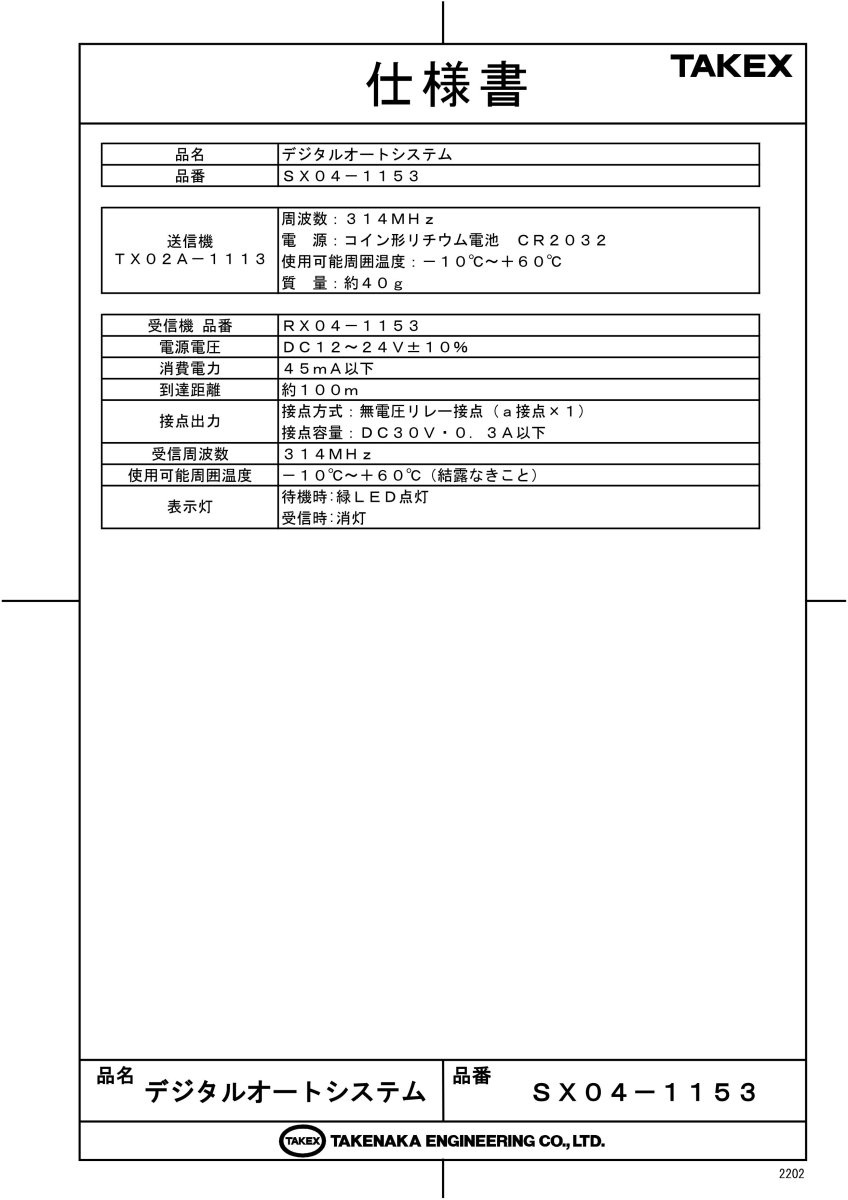

仕様書（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の電動シャッターの遠隔操作
  • 駐車場ゲート・車両入退管理
  • 工事現場の仮設ゲート制御
  • 重機やコンベアの動作コントロール

導入前に確認したいポイント

  • 設置場所が鉄筋や金属盤内でないか（アンテナ延長の要否）
  • 制御対象が誘導負荷（モーター直等）でないか
  • DC12V〜24Vの安定した電源を確保できるか
  • 送信機の常用台数が124台以内か

特長

「開・停・閉」の3点を独立制御

1台の送信機から受信機に対して3系統の出力を送り分けることができます。単純なON/OFFだけでなく、電動シャッターの「開く」「止める」「閉じる」といった3ボタン操作をワイヤレス化するのに最適な仕様です。

ノイズに強いデジタル2FSK変調方式

314.0MHz帯の特定小電力無線に加え、ノイズに強いデジタル変調（2FSK）を採用。インバーターや大型モーターが稼働するノイズの多い現場環境下でも、安定した通信と高いセキュリティ性を維持します。

最大124台の送信機を個別管理

受信機側には最大124台の異なるIDコードを持つ送信機を登録可能です。不揮発性メモリを採用しているため、停電時も設定が消えることはありません。大規模な現場での複数人運用にも余裕を持って対応します。

誤動作防止セーフロックスイッチ搭載

送信機の側面にはスライド式の電源スイッチを配置しています。ポケットの中での意図しないボタン押下を防ぐとともに、未使用時の電池消耗を極限まで抑えることができます。

電池交換時期を知らせるLEDインジケーター

電池電圧が低下すると、送信機のボタン押下時にLEDが点滅して「ローバッテリーアラート」を発信します。運用中に突然使えなくなるリスクを回避し、計画的なメンテナンスをサポートします。

回折性の高い314MHz帯を採用

見通し約100mの長距離通信が可能です。回折性が高く、多少の障害物があっても回り込んで電波が到達しやすい周波数帯のため、広範囲でのゲート制御や工場内の離れた位置からの操作に有利です。

設置環境を選ばない高所リモート登録

受信機が高い場所や狭い場所に設置されている場合でも、電源の再投入と送信機側のコマンド操作を組み合わせることで、受信機を直接操作せずにID登録が行えるリモート登録機能を備えています。

選定時に評価したい強み

  • 高いセキュリティ： 個別ID管理により他システムとの混信や誤動作を排除。
  • 拡張性： 将来的な送信機の増設（最大124台）に標準対応。
  • 施工性： A接点/B接点（STOPのみ）の両方を備え、既存盤への組み込みが容易。
  • 安定性： 国内メーカー（竹中エンジニアリング）品質による長期間の安定運用。

施工・設置ガイド

無線機器の性能を最大限に引き出すため、以下の点に注意して施工してください。

確認項目 この製品での考え方
制御盤内の設置 受信機本体を金属盤内に設置する場合は、必ずアンテナを盤外へ出してください。盤内では電波が遮断されます。
アンテナの向き アンテナは金属物から数十センチ離し、電波の見通しが良い方向に向けて調整してください。
ノイズ源との距離 電源線、インバーター、モーター等の動力線と並行配線すると通信障害の原因となります。可能な限り離して配線してください。
出力接点の負荷 誘導負荷（モーター等）を直接駆動するとリレーを破損します。必ずマグネットスイッチを介して制御してください。

配線・端子仕様

ケーブル色 信号名 機能解説・注意点
白 DC+ 電源入力（DC12V〜24V）
黒 DC- 電源GND
緑 COM 出力リレー共通コモン
灰 OPEN OPEN出力（A接点）：OPENボタン押下時に導通
紫 CLOSE CLOSE出力（A接点）：CLOSEボタン押下時に導通
黄 STOP (A) STOP出力（A接点）：STOPボタン押下時に導通
赤 STOP (B) STOP出力（B接点）：STOPボタン押下時に切断（フェールセーフ用）

製品仕様

項目 送信機（TX02A-1111等） 受信機（RX04-1153）
電源 CR2032 コイン形リチウム電池 DC12V〜24V ±10%
電池寿命 / 消費電流 約1年（1日2回送信想定） 45mA以下（2VA以下）
使用周波数 314.0MHz（特定小電力無線） 314.0MHz（特定小電力無線）
変調方式 2FSK 2FSK
空中線電力 / 到達距離 10mW以下 / 見通し約100m -
接点出力 - 無電圧リレー接点 3系統
DC30V 5A / AC250V 5A (抵抗負荷)
最大登録台数 - 124台
使用周囲温度 / 湿度 -10℃〜+60℃（結露なきこと） -10℃〜+60℃ / 30%〜80%
質量 / 外形寸法 約40g 157(W) × 56(H) × 38(D) mm

FAQ

Q：電波の届く距離はどのくらいですか？ A：見通しの良い環境で約100mです。ただし、周囲の建物の状況や金属製の遮蔽物、電磁ノイズの有無により短くなる場合があります。
Q：送信機は何台まで追加できますか？ A：1台の受信機に対して、最大124台までの送信機を個別にID登録して使用することができます。
Q：送信機の電池が切れそうな時はわかりますか？ A：はい。ボタンを押した際にLEDが赤く点滅すれば電池交換の警告です。早めにCR2032電池と交換してください。
Q：受信機を金属の制御盤の中に入れても大丈夫ですか？ A：受信機本体は盤内でも問題ありませんが、アンテナは必ず盤外へ出してください。金属で囲われると電波が遮断され動作しなくなります。
Q：シャッターのモーターを直接リレーで駆動できますか？ A：いいえ、できません。モーターなどの誘導負荷を直接つなぐと突入電流で接点が溶着する恐れがあります。必ずマグネットスイッチ等を介して制御してください。
Q：STOPボタンの出力接点はA接点ですか、B接点ですか？ A：本製品は両方備えています。黄色線がA接点（押すと閉じる）、赤色線がB接点（押すと開く）です。現場の回路に合わせて選択し、使用しない方は絶縁処理してください。
Q：リモコンを紛失した場合、そのリモコンだけ無効にできますか？ A：はい、個別削除機能により特定の送信機IDだけをメモリから消去することが可能です。
Q：124台以上登録しようとするとどうなりますか？ A：登録可能台数を超えると、システム保護のため新規登録操作が受け付けられなくなります。不要なIDを削除するか、一括消去を行ってから再登録してください。
Q：防水仕様ですか？ A：いいえ。受信機・送信機ともに屋内仕様または水のかからない環境での使用を前提としています。屋外設置の際は防水ケース等に収めてください。
Q：長押ししている間、ずっと電波は出続けますか？ A：特定小電力無線の法規に基づき、90秒連続送信後に0.1秒の強制休止が入ります。通常のシャッター操作等では問題ありませんが、連続動作させるシステムの場合はご注意ください。
