竹中エンジニアリング (TAKEX) ワイヤレスリモコン シャッター制御 3点式制御 特定小電力無線

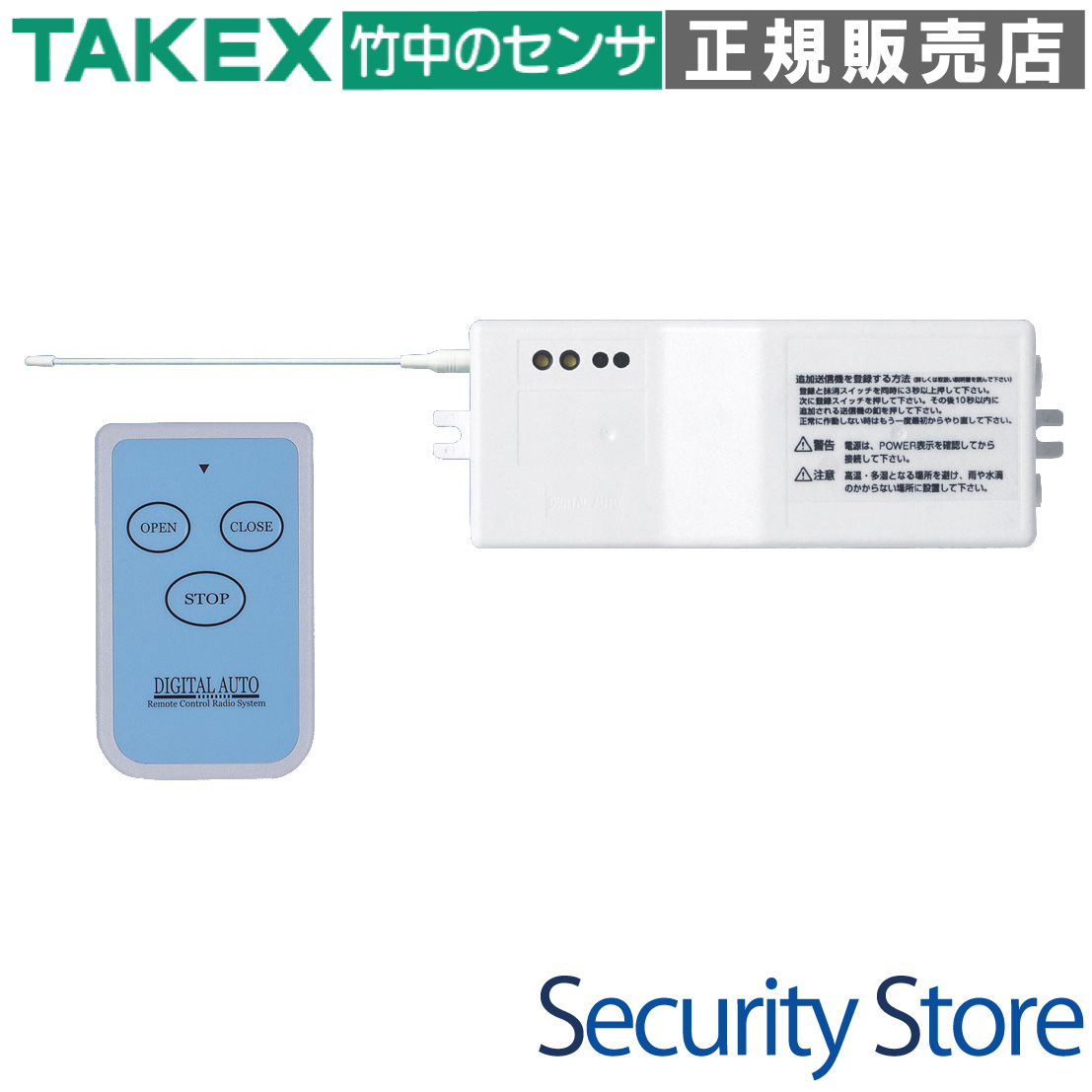

SX04-1183 デジタルオートシステム AC100V 3点式受信機・送信機セット

電動シャッターやゲートの「開・停・閉」をワイヤレスで確実に制御する、産業用デジタルオートシステムです。ノイズに強い2FSK変調方式と大容量124台までの送信機登録に対応し、工場の搬入口や車庫、セキュリティゲートの運用を大幅に効率化します。

  • 型番： SX04-1183
  • 製品構成： 受信機(RX04-1183) ＋ 3点式送信機(TX02A-1113) セット
  • 通信方式： 314MHz帯 特定小電力無線（2FSK変調）
  • 制御点数： 3点（開・停・閉）
  • 電源電圧： AC100V / 200V 共用
  • 最大登録台数： 送信機 124台まで
SX04-1183 デジタルオートシステム

資料ダウンロード

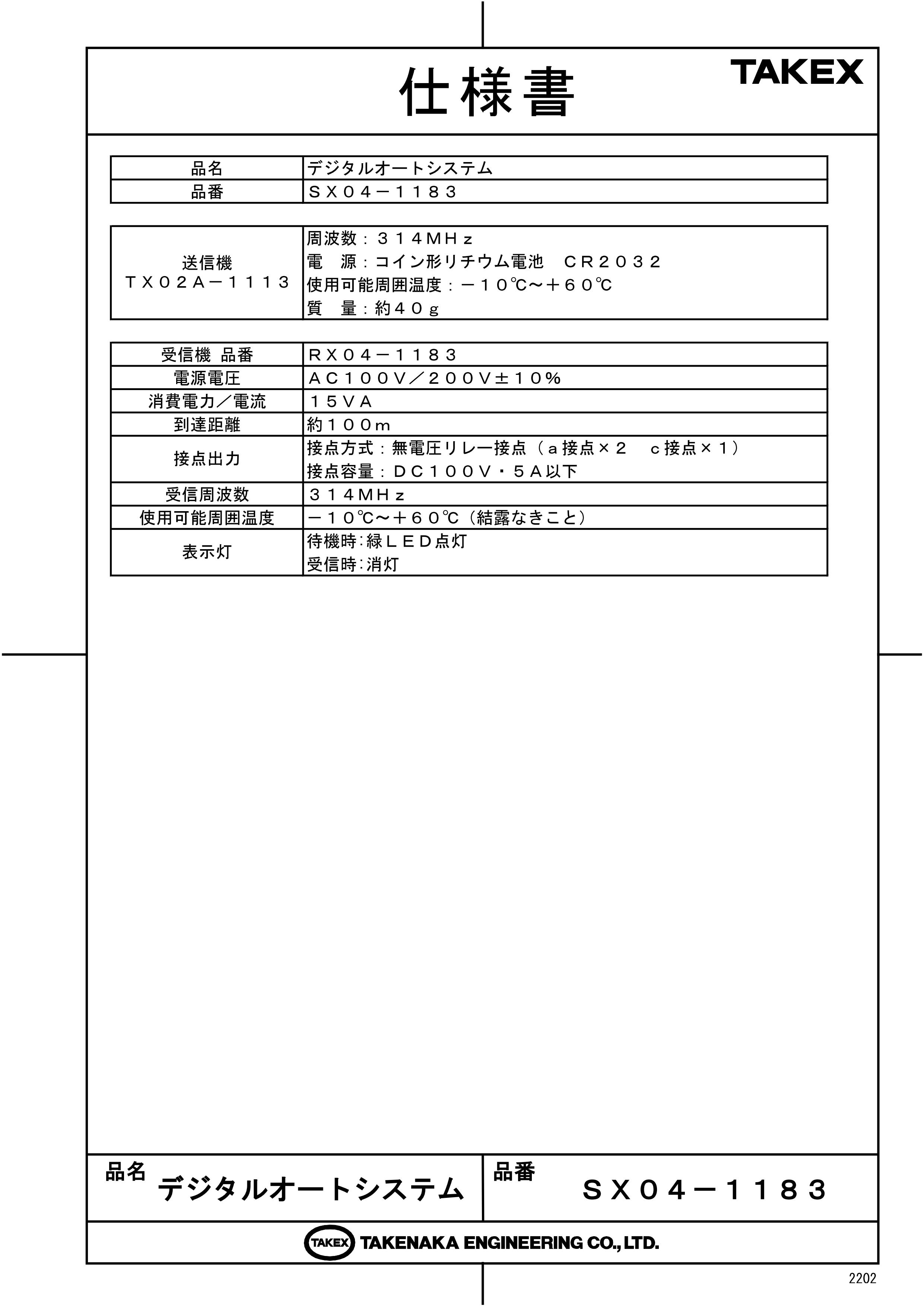

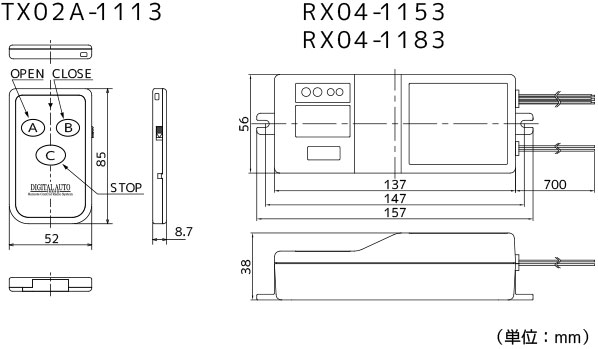

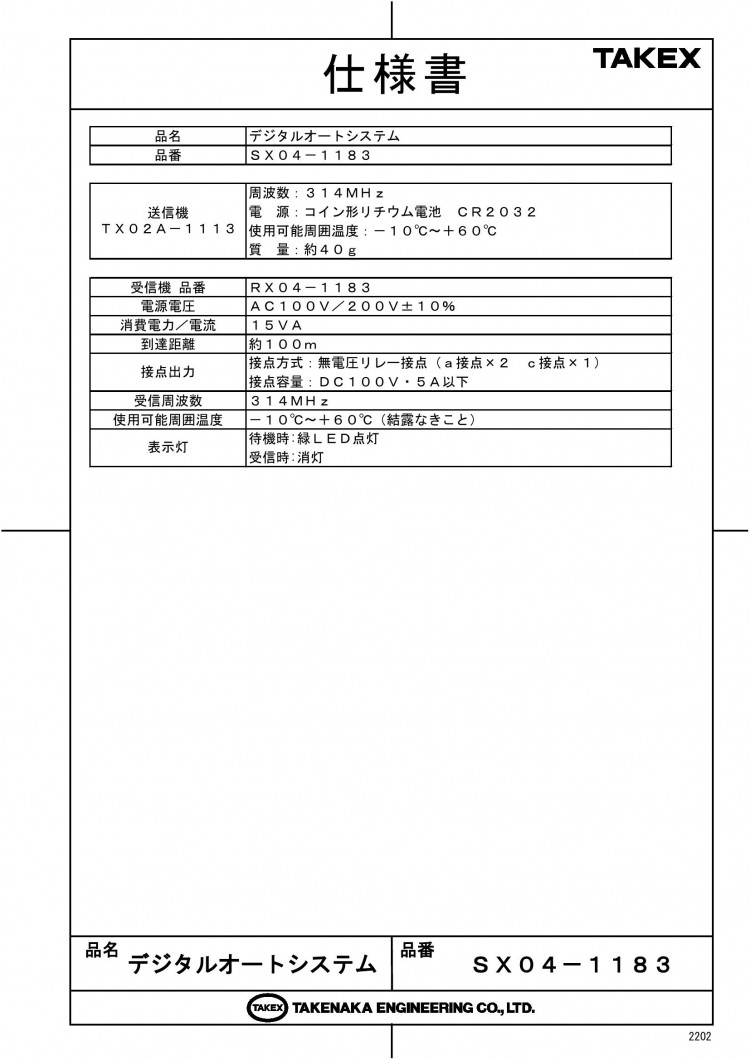

仕様書（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の大型電動シャッターの遠隔操作
  • 駐車場や施設のセキュリティゲート制御
  • 車庫のオーバードアのワイヤレス化
  • 複数人（最大124名）で共有するゲート管理

導入前に確認したいポイント

  • 設置場所は屋内か（屋外は防水ボックスが必要）
  • アンテナ周囲に電波を遮る金属体がないか
  • 制御対象が3点式（開・停・閉）の入力に対応しているか
  • 受信機へのAC100V/200V電源の確保が可能か

特長

1台の送信機で3点の出力を自在にコントロール

送信機に備わった「開・停・閉」のボタン操作により、受信機側の3つのリレー出力を個別に制御できます。シャッターの全開・全閉だけでなく、任意の場所での停止操作がワイヤレスで完結します。

ノイズに強い「2FSK変調方式」を採用

通信には産業用途に適した314MHz帯の特定小電力無線を使用。変調方式に2FSK（2値周波数偏移変調）を採用することで、工場内のインバーターや電磁機器から発生するノイズの影響を最小限に抑え、見通し約100mの安定した通信を実現しました。

最大124台の送信機を個別管理

受信機には最大124台という多数の送信機IDを登録可能です。各送信機は固有のIDコードを持つため、混信の心配がなく、大規模な工場や配送センターのゲート管理にも1台の受信機で対応できます。

高容量リレーによる直接制御が可能

受信機の出力部には、AC250V 5A（抵抗負荷）まで対応する高容量の無電圧接点リレーを搭載。中型までのモーター制御盤であれば、補助リレーを介さずに直接駆動させることも可能です。

運用ミスを防ぐセーフロックスイッチ

送信機の側面には、物理的な「セーフロックスイッチ」を装備。ポケットや鞄の中での意図しないボタン押下による誤動作を未然に防ぎます。産業現場での安全な運用をサポートする設計です。

電池交換時期を知らせるLED警告機能

送信機のバッテリー（CR2032）が低下すると、ボタン操作時にLEDが点滅して知らせます。突然の電池切れでゲートが動かなくなるトラブルを未然に防ぎ、余裕を持ったメンテナンスが可能です。

電波法に準拠した送信休止制御

ボタンの長押しによる電波の占有を防ぐため、90秒以上の連続送信を行うと自動的に0.1秒間休止するタイマー機能を内蔵。電波法を遵守しながら、確実な信号伝達を行います。

柔軟な設置を可能にするリモート登録機能

受信機が高い場所や制御盤の奥にある場合でも、送信機側の操作のみで新しいIDを追加できる「遠隔登録モード」を搭載。施工後の増設作業をスムーズに行えます。

選定時に評価したい強み

  • 信頼の通信： 2FSK変調と特定小電力無線による高い耐ノイズ性能。
  • 広帯域電源： AC100V〜200Vに1台で対応するため、現場の電源環境を選びません。
  • 柔軟な管理： 124台の送信機登録と、個別の追加・削除機能による優れた運用性。
  • 施工性： STOP出力にA接点（常時開）とB接点（常時閉）の両方を備え、多様な盤に対応。

LED表示と動作ステータス

状態 緑LED（受信機） 赤LED（受信機） 内容
通常待機時 点灯 消灯 正常に電源が供給されています
登録モード 点滅 点灯 送信機の登録待ち状態です
削除モード 点灯 点滅 特定の送信機の削除待ち状態です
電池切れ警告 - - 送信機操作時に送信機側のLEDが点滅します

配線・端子仕様

受信機のリード線は機能ごとに色分けされており、現場での誤結線を防止します。特にSTOP出力はA接点とB接点の両方を選択可能です。

電線色 機能 詳細・接続先
白・黒 電源入力 AC100V / 200V（極性なし）
灰 OPEN出力 無電圧a接点（開操作で導通）
紫 CLOSE出力 無電圧a接点（閉操作で導通）
緑 出力COM OPEN / CLOSE共通コモン
黄 STOP(A接点) 無電圧a接点（停止操作で導通）
赤 STOP(B接点) 無電圧b接点（停止操作で開放）
青 STOP用COM STOP回路専用コモン

製品仕様

送信機 (TX02A-1113)
電源 コイン形リチウム電池 CR2032 × 1個
電池寿命 約1年（1日2回送信、常温時目安）
使用周波数 314MHz（特定小電力無線）
使用可能周囲温度 -10℃〜+60℃（結露なきこと）
質量 約40g
受信機 (RX04-1183)
電源電圧 AC100V / 200V ±10% (50/60Hz)
消費電力 15VA
使用周波数 314MHz（特定小電力無線）
受信可能距離 約100m（見通し）
接点出力 無電圧リレー接点（a接点×2、c接点×1相当）
容量：DC30V 3A以下 / AC250V 3A以下
表示灯 待機時：緑LED点灯 / 受信時：消灯
使用可能周囲温度 -10℃〜+60℃（結露なきこと）
設置場所 屋内
登録可能台数 最大124台

FAQ

Q：通信距離はどのくらいですか？ A：周囲に障害物がない見通しの良い状態で約100mです。ただし、金属製の壁やシャッター、建物の構造により距離は短くなる場合があります。
Q：送信機を100台以上登録することは可能ですか？ A：はい、最大124台まで個別に登録可能です。追加の際は1台ずつ学習させるか、遠隔登録機能をご利用いただけます。
Q：電源は100Vと200Vのどちらを使えば良いですか？ A：AC100VおよびAC200Vの両方に対応した広帯域設計ですので、現場の既設電源に合わせてそのままご使用いただけます。
Q：送信機の電池が切れた場合、どうすればわかりますか？ A：ボタンを押した際に、送信機表面の動作LEDが点滅を始めたら電池交換（CR2032）の時期です。通常時は点灯します。
Q：受信機を金属製の制御盤の中に入れても大丈夫ですか？ A：金属製の盤内では電波が遮断されます。その場合は、別売の延長アンテナを使用して、アンテナのみを盤の外に設置してください。
Q：1台の送信機を紛失した場合、すべてのIDをリセットする必要がありますか？ A：いいえ、一括削除だけでなく個別削除機能も備えています。紛失した送信機の情報を特定して削除することが可能です。
Q：送信機のボタンを押し続けても大丈夫ですか？ A：はい、電波法に基づく連続送信休止機能があるため、長押ししても自動で休止と送信を繰り返し、混信や違反を防止します。
Q：既存の古いシャッターにも取り付けられますか？ A：シャッターの制御盤に「開・停・閉」の外部入力端子（無電圧接点）があれば、本機の出力を接続することでワイヤレス化が可能です。
Q：設定時に受信機のボタンが押しにくいのですが。 A：受信機に通電後2分50秒以内であれば、送信機の操作だけで新しい送信機を登録できる「リモート登録機能」が利用可能です。
Q：雨のかかる屋外に設置できますか？ A：受信機は屋内仕様ですので、屋外に設置する場合は必ずJIS防水規格に適合した防雨型ボックス等に収納してください。
