コントローラ AC100V、DC12V兼用・4回線用 [C-804]

コントローラ AC100V、DC12V兼用・4回線用 [C-804]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） セキュリティコントローラ 独立4回線 音声ガイダンス

C-804 コントローラ AC100V、DC12V兼用・4回線用

C-804は、4系統の独立したセンサー入力を一元管理できる、小・中規模施設向けの高機能セキュリティハブです。大型ボタンによるユニバーサルデザインと音声メッセージガイダンスにより、専門知識がなくても確実な操作が可能。豊富な入出力端子を備え、多様な防犯・防災システムの構築をサポートします。

  • 型番： C-804
  • 製品名： コントローラ AC100V、DC12V兼用・4回線用
  • 方式 / カテゴリ： セキュリティコントローラ（4回線用）
  • 主な用途： オフィス、店舗、住宅の外周・内部警戒、設備監視
  • 設置場所： 屋内壁掛
  • 電源仕様： AC100V（50/60Hz）またはDC12V兼用

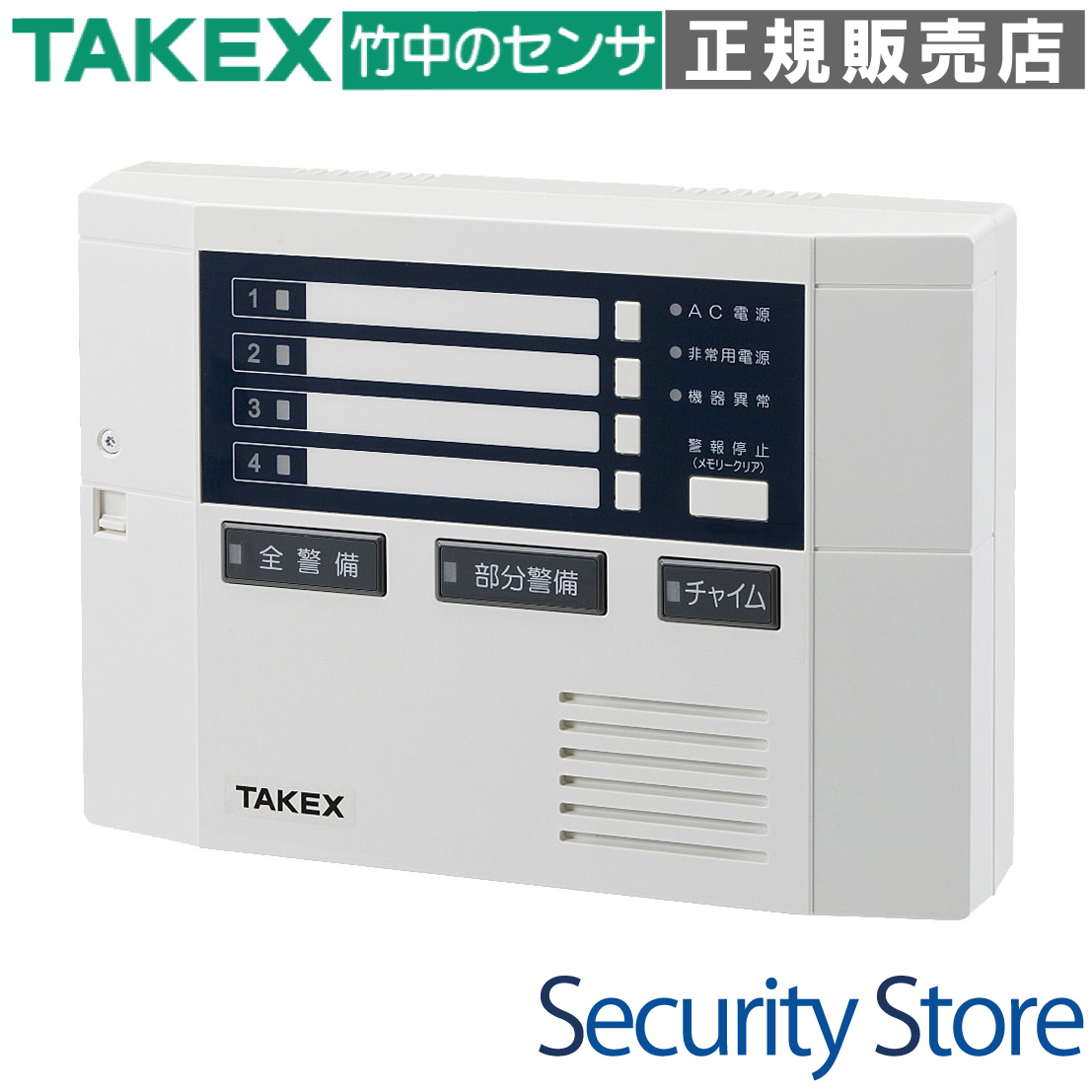

C-804 コントローラの製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 事務所や店舗の多系統（4回線）防犯管理
  • 住宅の部分警戒（1階のみ警戒等）の運用
  • 非常ボタンや火災報知器の24時間監視
  • 入退室管理と連動した警備・解除システム

導入前に確認したいポイント

  • 接続するセンサーの接点方式（a接点/b接点）
  • 設置場所の壁面強度（質量約1.3kg、バッテリー内蔵）
  • リモートスイッチ（外鍵）による遠隔操作の要否
  • AC100V電源の確保またはDC12V供給の有無

特長

独立4チャネル（CH）監視と個別出力

4つの独立したセンサー入力回路を備え、各CHに対して個別の無電圧a接点出力を割り当てています。これにより、特定のセンサーが反応した際に特定のカメラを起動させたり、特定の場所のブザーを鳴らしたりといった、きめ細やかなセグメント制御が可能です。

ユニバーサルデザインと音声メッセージガイダンス

見やすく操作しやすい大型ボタンを採用。操作時には「警備を開始します」「表示を消します」といった合成音声によるガイダンスが流れるため、操作ミスを防ぎ、現在のシステム状態を聴覚的に確実に把握できます。

多様な警備パターン（全警戒・部分警戒・24時間）

全CHを警戒する「全警備」に加え、特定の回線のみを警戒する「部分警戒」の設定が可能です。また、火災報知器やタンパー、緊急ボタン用に「24時間警戒CH」を設定でき、現場の用途に応じた柔軟な運用をサポートします。

高度な警備・警報ディレイ機能

「セットしてから退出するまで」と「入室してから解除するまで」の猶予時間を、0秒、30秒、60秒、90秒の4段階で個別に設定可能。リモートスイッチ接続時もこのタイマーを機能させることができ、誤報の防止に役立ちます。

システムアップを容易にする豊富な出力端子

総合出力（無電圧・有電圧）に加え、各入力に対応した個別CH出力、警備/解除状態の出力、さらにはループ異常を知らせるループ出力まで装備。通報装置や警報ベル、外付け表示灯など、周辺機器との連携が容易です。 統合出力（有電圧）側には断線検知用終端抵抗の収容スペースも確保されています。

信頼の自己診断・監視機能

警備セット時に全回線の異常を自動でチェックする「ループチェック機能」を搭載。また、本体カバーの開放を検知するタンパー入力や、センサー用電源の過負荷監視、停電時の非常用電源によるバックアップ（約30分間）など、物理的な侵害や電源異常に対しても高い防御力を誇ります。

運用性を高めるパネルロックと点検モード

全警戒時に本体の操作ボタンを無効化する「パネルロック機能」を搭載。第三者による勝手な解除を防止できます。解除はリモートスイッチ（外鍵）でのみ可能となるため、セキュリティ強度が向上します。また、メモリー機能により過去の発報履歴を後から確認することも可能です。

選定時に評価したい強み

  • 運用の分かりやすさ： 音声ガイダンスと大型ボタンにより、誰でも迷わず操作可能。
  • 拡張性の高さ： 独立した個別出力により、チャネルごとに異なる機器を連動可能。
  • 高い防衛能力： 断線監視、タンパー検知、非常用バッテリーを標準装備。
  • 柔軟な電源： AC100VとDC12Vの両対応により、設置場所を選ばない。

LEDインジケーター表示仕様

インジケーター 状態 詳細な意味とシステムの挙動
AC電源灯（緑） 点灯 商用電源正常動作中。
非常用電源灯（緑） 点灯/点滅 点灯：バックアップ待機完了。点滅：充電プロセス実行中。
機器異常灯（赤） 点灯 タンパー異常、またはループ断線。物理的侵害を検知。
警報/メモリー灯（赤） 点灯/点滅 点灯：現在検知中。点滅：過去に警報が発生（メモリー保持）。
各モード灯（緑） 点灯/点滅 点灯：警戒アクティブ。点滅：警報発生中（サイレン同期）。

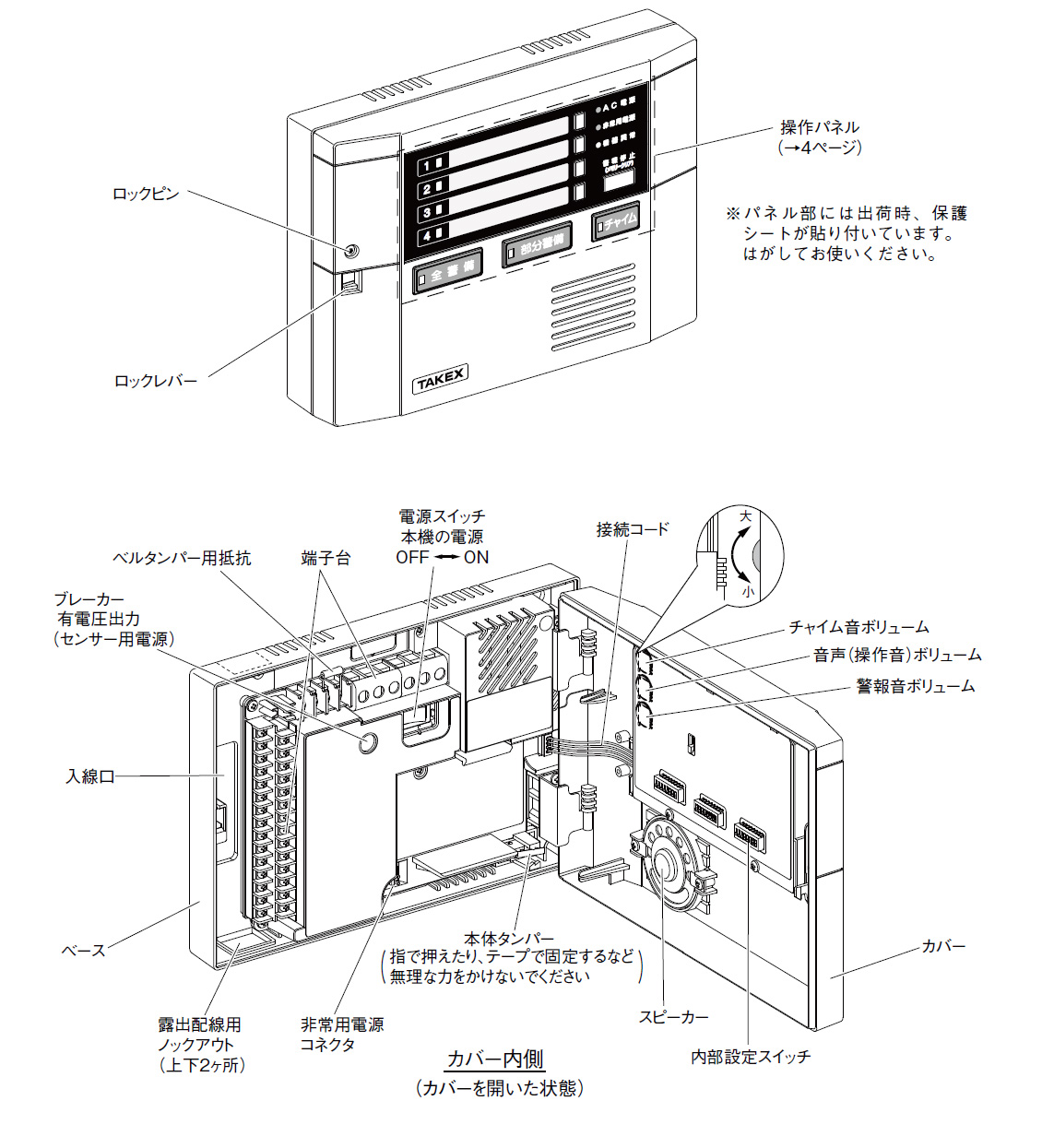

施工・設置ガイド

本機は屋内壁掛式です。設置の際は床面より1,500mm〜1,700mmの、視認性と操作性の良い高さを推奨します。質量が約1.3kg（バッテリー含む）あるため、強固な壁面または下地のある場所を選定してください。

確認項目 この製品での考え方
設置高さ 床面より1.5〜1.7m（目線の高さでインジケーターが見える位置）
配線処理 背面または底面のノックアウトホールを使用。バリ取りを推奨。
接地（アース） D種接地相当。雷サージおよびノイズ耐性向上のため必須。
メンテナンス 非常用バッテリーは約3年を目安に交換が必要です。

製品仕様

項目 内容
品番 C-804
電源入力 AC100V（50／60Hz）（DC電源入力との併用不可）
DC電源入力 DC10〜15V 0.45A（AC100Vとの併用不可、非常用電源接続不可）
消費電力 25W
受付応答速度 300msec以上
入力受付抵抗 1kΩ以下
センサー用電源出力 DC12V 0.7A（無負荷時 13.8V）（AC100V供給時のみ出力）
入力 ・センサー信号 1CH〜4CH（a接点／b接点切替式）4回線
（1CHのみチャイム設定時はチャイム動作）
・タンパー（b接点）1回線
・リモートスイッチ（2路／3路式）1回線
出力 ・総合出力無電圧（無電圧c接点） AC125V 3A 1回線
・総合出力有電圧（有電圧a接点） DC12V 0.3A 1回線
・個別 1CH〜4CH（無電圧a接点） AC／DC30V 1A 4回線
・ループ（無電圧c接点） AC／DC30V 1A 1回線
・警備／解除（無電圧c接点） AC／DC30V 1A 1回線
・チャイム 1CH（無電圧a接点） AC／DC30V 1A 1回線
警報音量 可変式 無音〜約80dB（前方1mにて）
チャイム音量 可変式 無音〜約70dB（前方1mにて）
ディレイ時間 0秒（無）、30秒、60秒、90秒（警備・警報それぞれ個別に設定可）
警報出力時間 8通り：10秒、30秒、60秒、90秒、120秒、180秒、連続、リアルタイム
非常用電源 DC12V 0.8Ah（小形制御弁式鉛蓄電池）
使用周囲温度 -15℃〜+55℃（結露なきこと）
外形寸法 幅 240mm × 高さ 170mm × 奥行 54mm
質量 約1,300g（非常用電源含む）

FAQ

Q：どのようなセンサーが接続できますか？ A：赤外線センサー、パッシブセンサー、マグネットスイッチ、緊急押しボタン、炎センサーなど、無電圧接点出力を持つセンサーであれば幅広く接続可能です。各チャネルでa接点/b接点の切り替えも可能です。
Q：音声ガイダンスの音量は調整できますか？ A：はい、基板内のボリューム調整により、音声・チャイム・警報音の音量をそれぞれ個別に調整可能です（無音〜最大約80dB）。
Q：停電したとき、システムは停止してしまいますか？ A：いいえ、内蔵の非常用電源（バッテリー）により、停電時も約30分間は監視状態を維持します。
Q：特定の回線だけ常に監視（24時間警戒）することはできますか？ A：可能です。火災報知器や非常ボタン、設備異常監視などは、本体の警戒/解除の状態に関わらず常に監視し続ける「24時間警戒CH」として設定できます。
Q：警備セット時、窓が閉まっていない場合は分かりますか？ A：はい、ループチェック機能を搭載しており、警備セット時に異常（窓の開けっ放し等）がある場合は「警備を解除してから戸締まりをお確かめください」というガイダンスと点検音で通知します。
Q：パネルロック機能とはどのようなものですか？ A：全警戒モード中に本体のボタン操作を一切無効にする機能です。侵入者が本体を操作して警報を止めるのを防ぎます。この場合、解除にはリモートスイッチ（外鍵）が必要です。
Q：過去に警報が鳴ったかどうか、後から確認できますか？ A：はい、メモリー機能を搭載しており、発報があったチャネルのLEDが点滅し続けます。これにより不在時の異常を後から確認できます。
Q：帰宅時に警報が鳴るまでの猶予時間を設けられますか？ A：はい、警報ディレイ機能を設定すれば、センサー検知から実際に警報が出力されるまで最大90秒の猶予（0, 30, 60, 90秒）を持たせることができ、その間に解除操作を行えば誤報になりません。
Q：AC100Vではなく、DC12Vの電源でも動作しますか？ A：はい、DC10〜15Vの電源入力端子を備えています。ただし、AC100VとDC電源の併用はできません。
Q：非常用バッテリーの交換は必要ですか？ A：はい、バッテリーは消耗品です。約3年（使用環境により前後します）を目安に定期的な交換を推奨しています。
