屋外・屋内用パッシブセンサ送信機（LoRa変調方式） [TLX-127N(W)]

屋外・屋内用パッシブセンサ送信機（LoRa変調方式） [TLX-127N(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX パッシブセンサー LoRaワイヤレス 屋外・屋内対応 長距離通信

TLX-127N(W) 屋外・屋内用パッシブセンサ送信機（LoRa変調方式）

LoRa変調方式を採用し、見通し約1kmの圧倒的な通信距離を実現した屋外用ワイヤレスパッシブセンサーです。独自のトリプルミラーとファジィ処理により、屋外特有の誤報要因を排除し、確実な侵入検知を可能にします。

  • 型番： TLX-127N(W) / TLX-127N(BL)
  • 検知方式： パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
  • 通信方式： 426MHz帯（LoRa変調方式）見通し約1km
  • 警戒エリア： 面警戒型（最長35m〜45m / 運用モードによる）
  • 設置高さ： 2.0m 〜 6.0m（高所設置対応）
  • 電源： 専用リチウム電池（電池寿命 約3年）

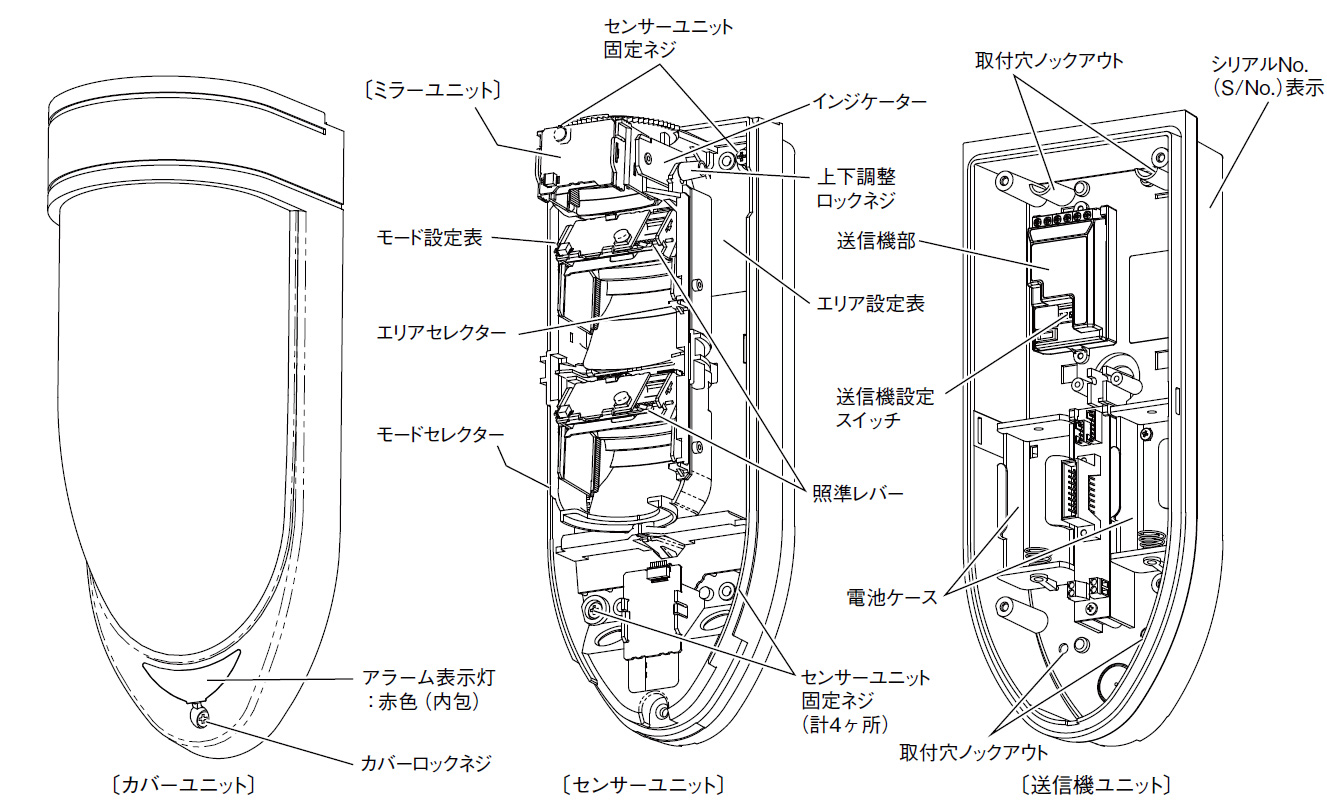

TLX-127N(W) 屋外・屋内用パッシブセンサ送信機

資料ダウンロード

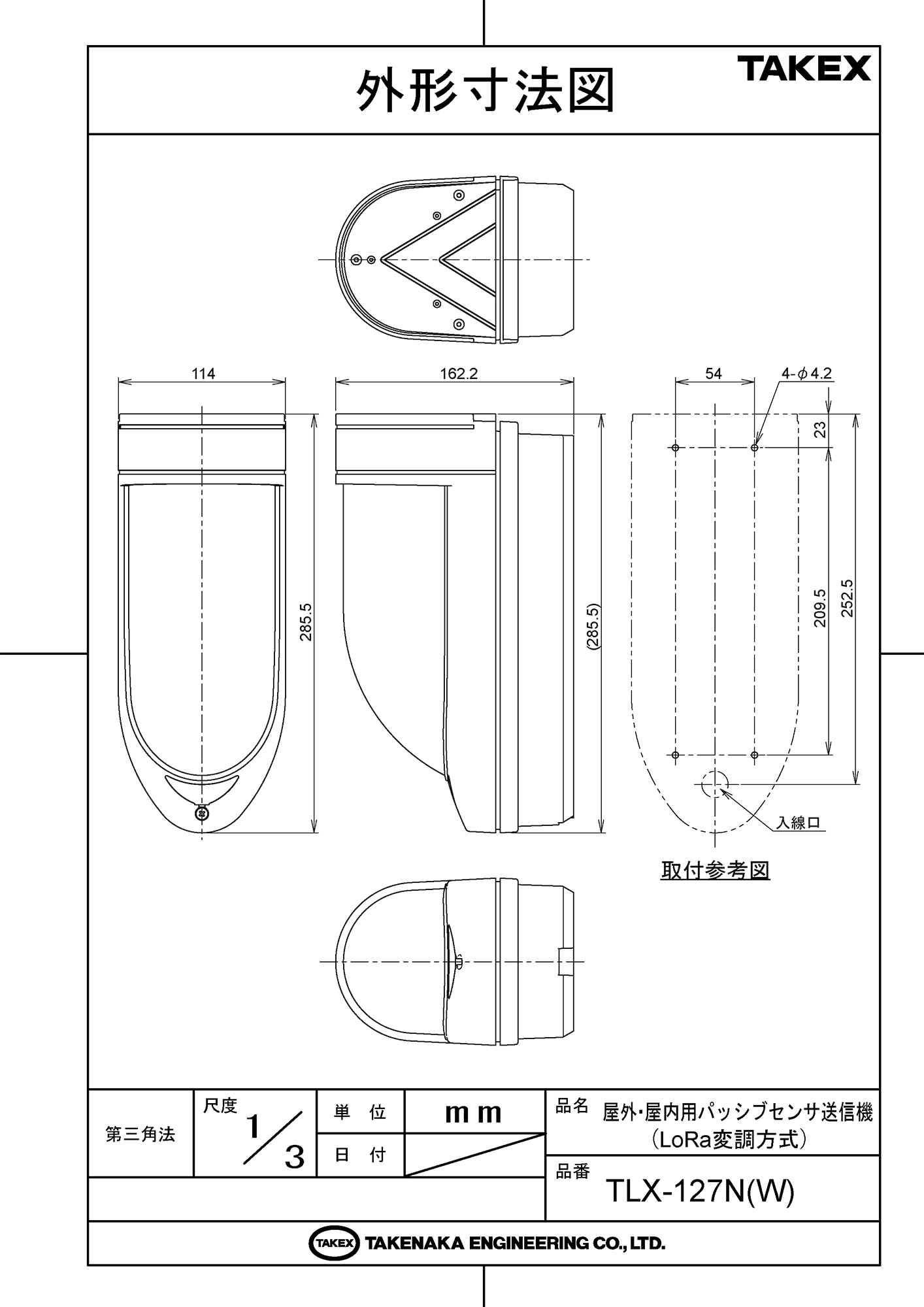

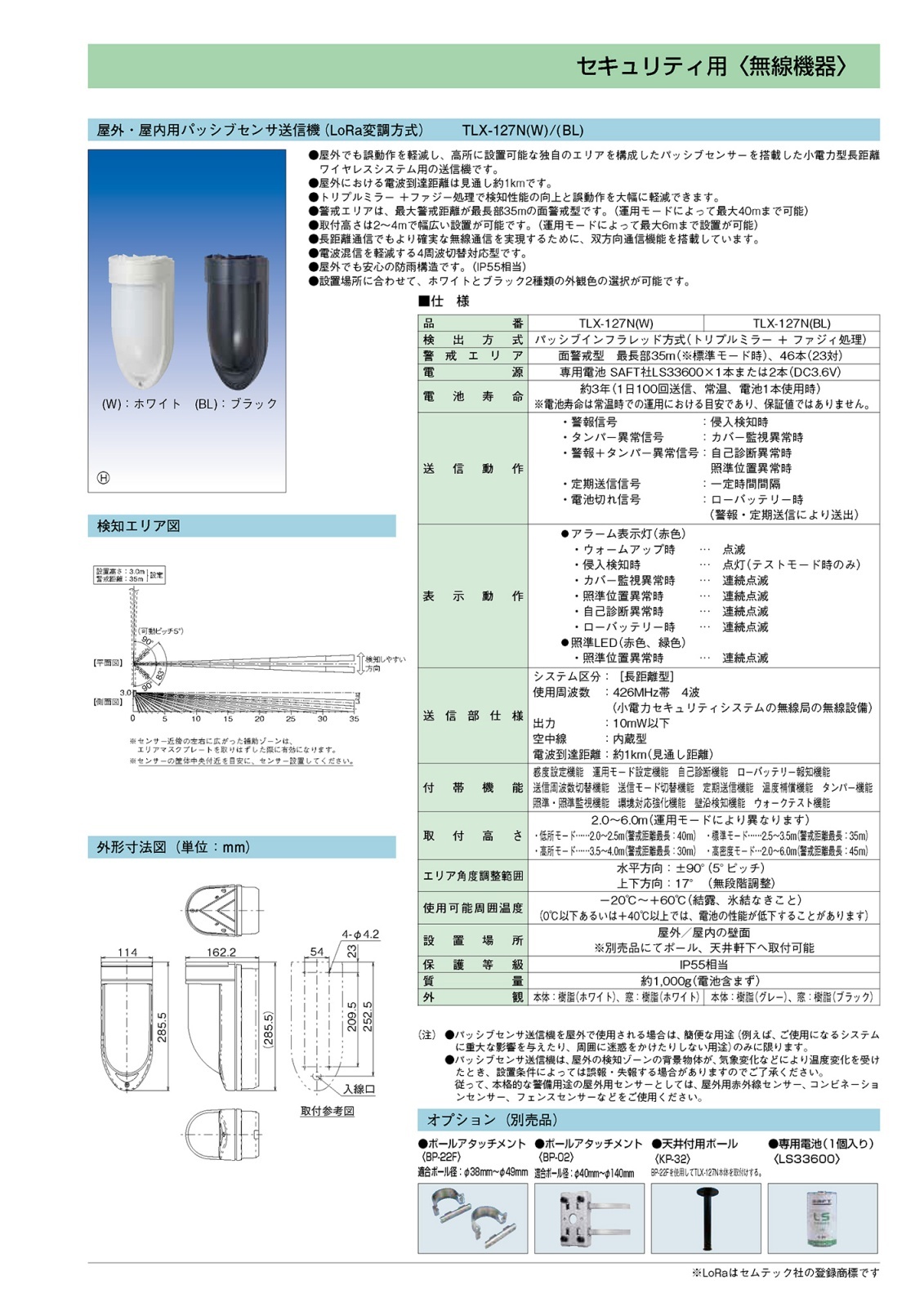

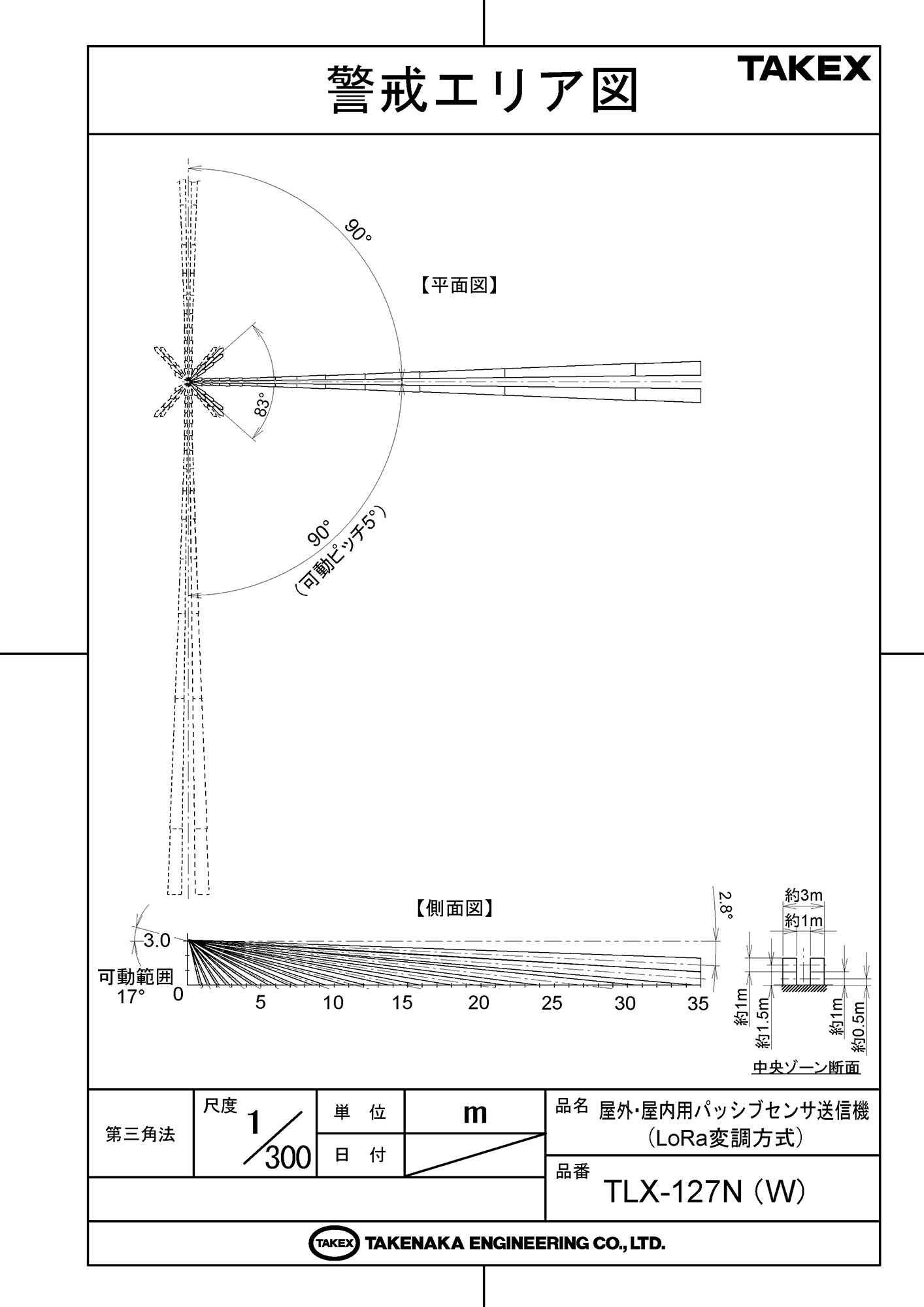

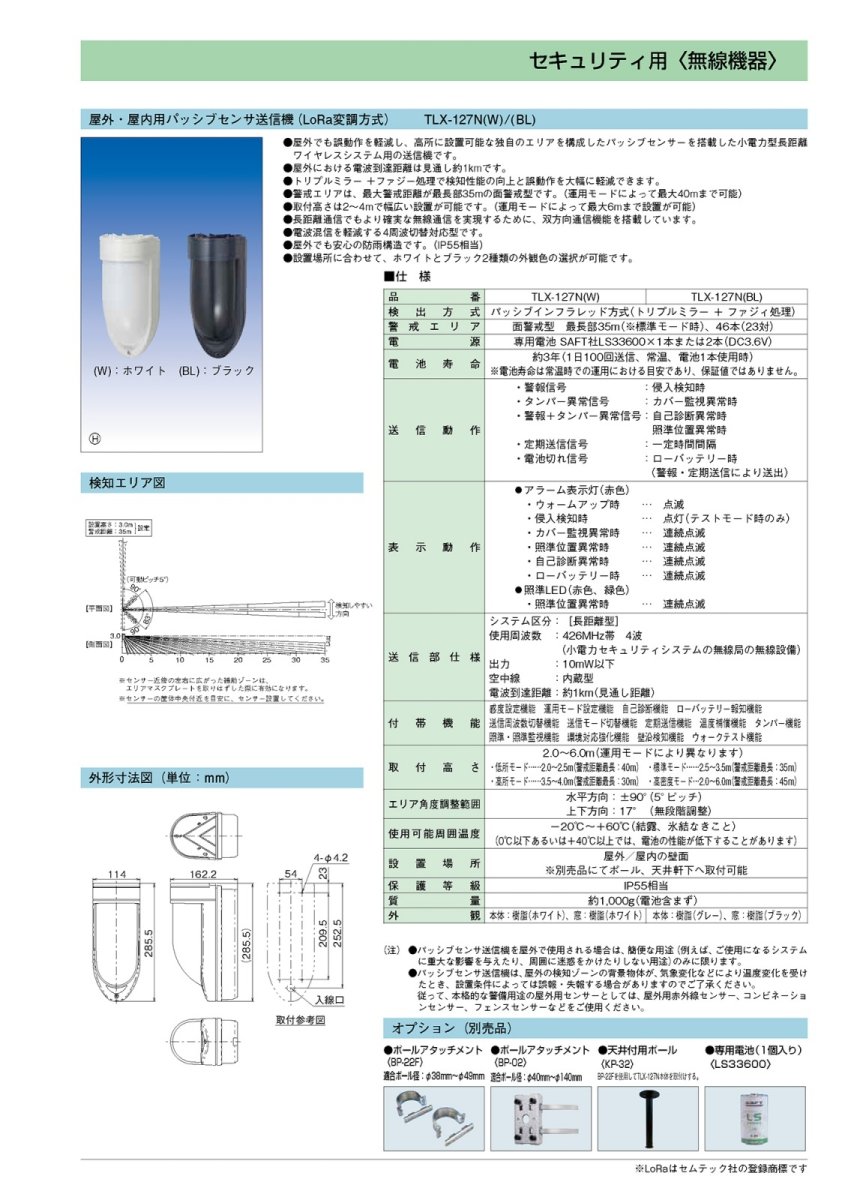

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 大規模な工事現場・資材置場の外周警戒
  • 広大な敷地を持つ工場・倉庫の防犯監視
  • 配線工事が困難な既設建築物への追加導入
  • 高所からの広域俯瞰検知が必要な環境

導入前に確認したいポイント

  • 受信機（コンバータ）がLoRa対応であること
  • 検知エリア内に揺れる樹木や熱源がないか
  • 専用電池（LS33600）の確保（並列2本駆動推奨）
  • 設置面が垂直かつ強固な壁面であること

特長

LoRa変調方式による1kmの長距離ワイヤレス通信

セムテック社のLoRa変調方式を採用することで、従来の小電力ワイヤレスを遥かに凌ぐ見通し約1kmの通信距離を実現しました。中継器を減らしたシンプルなシステム構成が可能になり、大規模施設でも安定した運用が行えます。

トリプルミラー＆ファジィ処理による高度な誤報低減

独自の3層構造リフレクター「トリプルミラー」と、人体と外乱を識別するファジィ信号処理アルゴリズムを搭載。屋外環境特有の風による樹木の揺れや小動物の動き、光の反射による誤動作を極限まで抑え込みます。

最大警戒距離45mをカバーする広域面警戒エリア

標準モードで35m、高密度モードでは最大45mの警戒距離を確保。1台で広範囲をカバーできるため、設置台数の削減に寄与します。23対（46本）の緻密なセンシティブゾーンが、隙のない警戒を実現します。

2mから6mまで対応可能な柔軟な取付高さ

設置環境に合わせて「低所」「標準」「高所」「高密度」の4つの運用モードを切り替え可能。一般的な壁面設置から、高所からの見下ろし警戒まで、現場の状況に応じた最適な検知アルゴリズムを選択できます。

高信頼性のアンサーバック（双方向通信）機能

信号送信後に受信機（コンバータ）からの受信完了信号を待機する双方向通信を搭載。万が一、電波干渉などで信号が届かなかった場合でも、最大2回の再送信を自動で行い、警報伝達の確実性を担保します。

約3年間の長期運用を支える省電力設計

大容量リチウム金属一次電池により、電源工事不要の完全ワイヤレス運用が可能です。電池1本で約3年間の稼働が可能（1日100回送信時）で、予備スロットに2本目を追加することで、さらに安定した長期運用をサポートします。

環境変化に強いIP55相当の防雨構造

屋外設置を前提としたIP55相当の防護性能を誇ります。動作温度範囲も-20℃から+60℃と広く、過酷な気象条件下の現場においても安定したパフォーマンスを維持します。

4周波切替機能で電波混信をスマートに回避

近隣に同一システムが設置されている場合や、他の無線機器との干渉が懸念される現場でも、DIPスイッチひとつで4つの周波数チャンネルから最適なものを選択できます。安定したワイヤレス環境を容易に構築可能です。

メンテナンス性を高める自己診断・ステータス表示

電池切れやカバーの開放（タンパー）、内部回路の異常、照準レバーの戻し忘れなどを自動で検知。LED表示および送信信号により、管理者に異常を即座に通知し、システムのダウンタイムを最小限に抑えます。

選定時に評価したい強み

  • 通信性能： 1kmの長距離LoRa通信により中継器のコストを削減可能
  • 検知精度： トリプルミラー方式により屋外でも誤報を極めて低く抑制
  • 施工性： 電源配線不要、高所設置（6m）対応で設置場所を選ばない
  • 信頼性： 双方向通信による確実な警報通知と充実した自己診断機能

LED表示や動作状態

ステータス アラーム表示灯（赤） 詳細・備考
ウォームアップ 点滅（約1分間） 電源投入直後の安定待ち時間。検知は行いません。
侵入検知 点灯（約1秒） テストモード時のみ。通常運用時は消灯します。
ローバッテリー 5秒間隔で点滅 電池電圧の低下。早めの電池交換が必要です。
カバー監視（タンパー） 連続点滅（10秒間） カバーが開けられた際に検知。2回検知動作でリセット。
照準位置異常 高速連続点滅 照準レバーが戻っていない状態。照準LEDも超高速点滅します。

運用モードと設置仕様

運用モード 推奨取付高さ 最大警戒距離 用途・目的
低所モード 2.0m 〜 2.5m 40m 小動物による誤報を抑えつつ、人体の失報を防ぐ。
標準モード 2.5m 〜 3.5m 35m 一般的な壁面設置。出荷時の標準設定。
高所モード 3.5m 〜 4.0m 30m 高所からの見下ろし警戒。
高密度モード 2.0m 〜 6.0m 45m 人の失報を極限まで防ぐ広域・高密度運用。

トラブルシューティング

現象 原因の可能性 対応策
全く動作しない 電池の欠落・極性逆、または消耗 指定電池（LS33600）を正しい向きで挿入。
誤報が頻発する 揺れる物体、熱源、または感度過多 原因物の撤去。または感度設定を70%/40%へ下げる。
受信機が反応しない 周波数の不一致、または未登録 DIPスイッチ5・6の設定を受信機と一致させる。
異常信号が消えない 照準レバーの戻し忘れ ミラーユニット内の照準レバーを左端まで戻す。

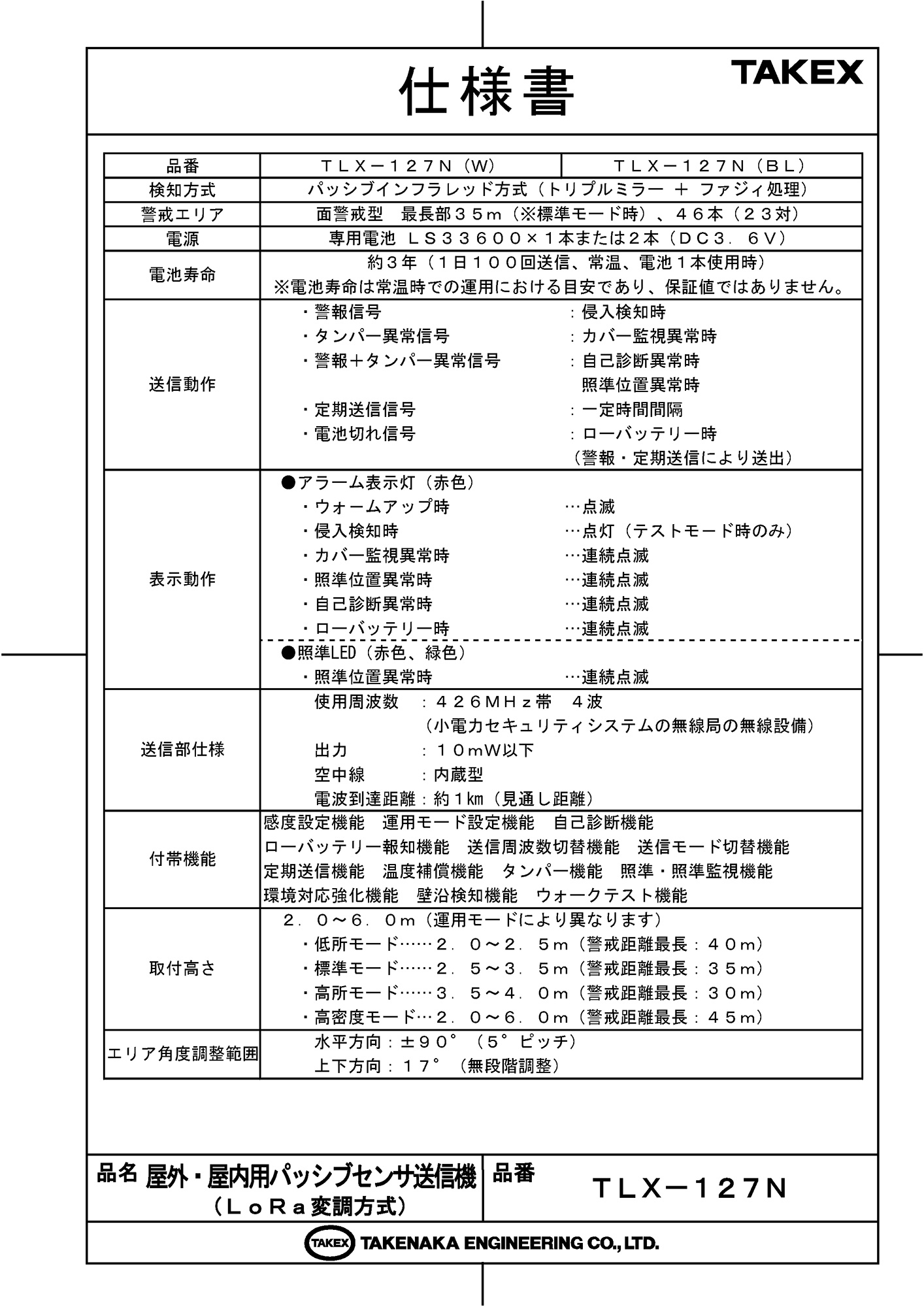

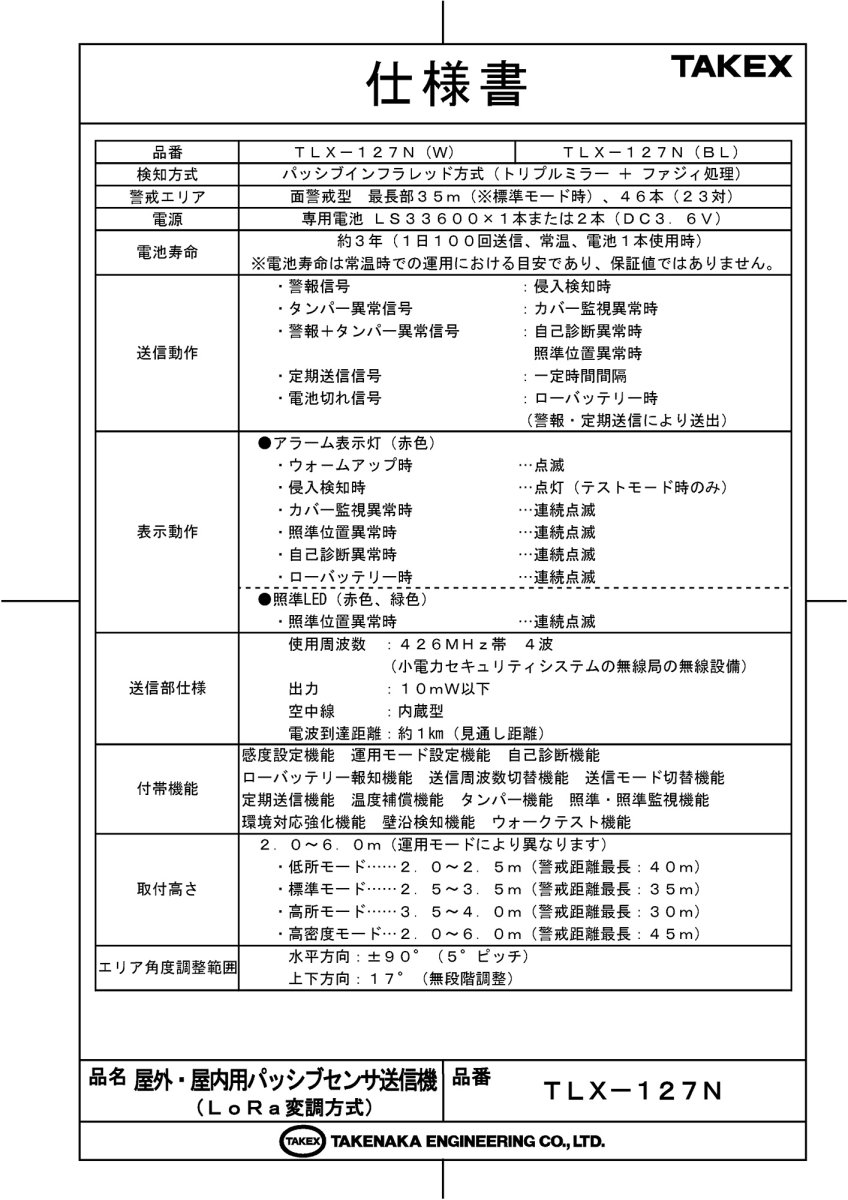

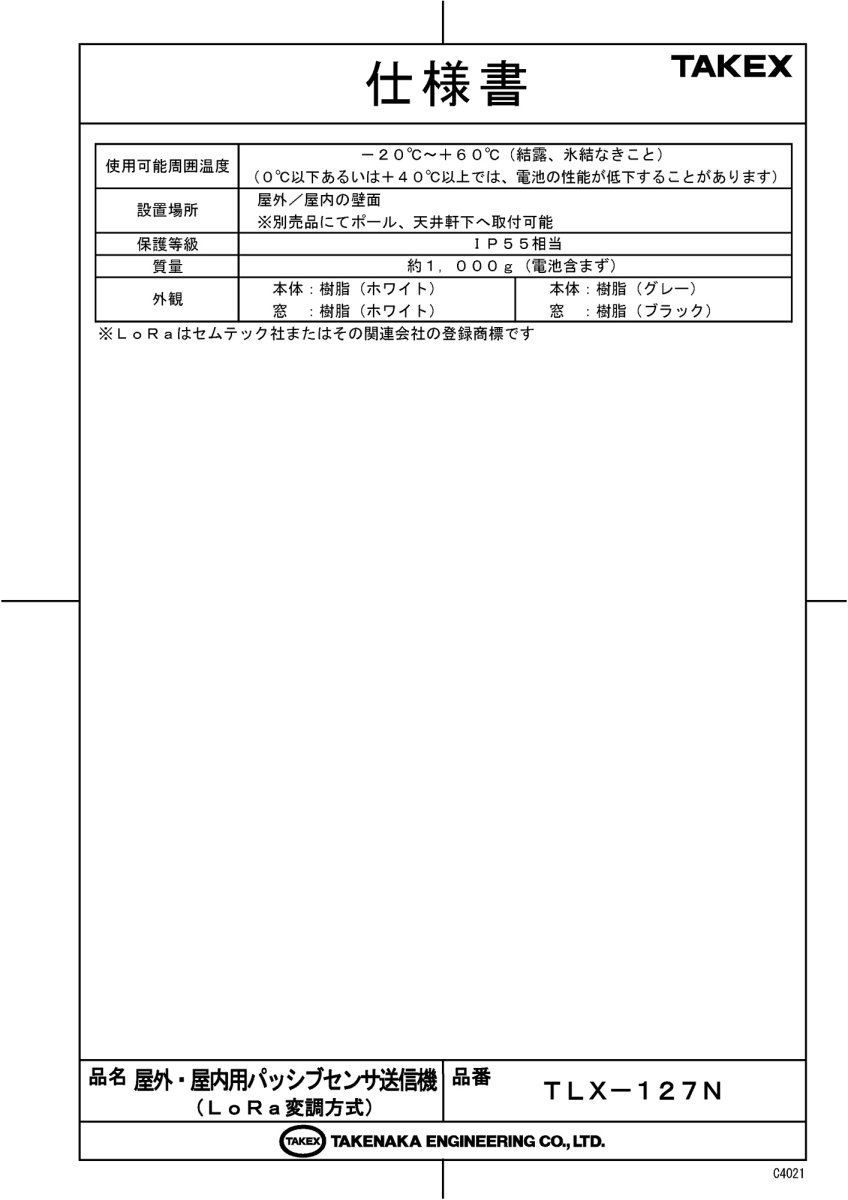

製品仕様

項目 仕様内容
品番 TLX-127N(W) [ホワイト] / TLX-127N(BL) [ブラック]
検知方式 パッシブインフラレッド方式（トリプルミラー ＋ ファジィ処理）
警戒エリア 面警戒型 最長部35m（標準モード時）、46本（23対）
使用周波数 426MHz帯 4波（小電力セキュリティシステム無線局）
電波到達距離 約1km（見通し距離・LoRa変調）
電源 専用リチウム電池 LS33600 × 1本または2本（DC3.6V）
電池寿命 約3年（1日100回送信、電池1本使用、常温時）
取付高さ 2.0m 〜 6.0m（運用モードにより異なる）
エリア調整 水平：±90°（5°ピッチ） / 上下：17°（無段階）
送信信号 警報、タンパー、自己診断、照準異常、定期送信、電池切れ
保護等級 IP55相当（防雨構造）
使用温度範囲 -20℃ 〜 +60℃（結露・氷結なきこと）
質量 約1,000g（電池含まず）

FAQ

Q：ワイヤレスの電波はどのくらい届きますか？ A：見通し距離で約1kmです。LoRa変調方式を採用しているため、従来のワイヤレスシステムよりも障害物に強く、広範囲での通信が可能です。
Q：電池は市販のものが使えますか？ A：いいえ、専用のSAFT社製リチウム電池「LS33600」をご使用ください。
Q：屋外で犬や猫などの小動物に反応してしまいませんか？ A：トリプルミラーとファジィ処理により小動物による誤報を軽減する設計ですが、動線や設置高さによっては反応する場合があります。低所モードの活用やマスキングでの調整を推奨します。
Q：雨が直接当たる場所に設置しても大丈夫ですか？ A：IP55相当の防雨構造ですので、屋外の壁面に直接設置いただけます。ただし、背面のノックアウト穴等は必ずコーキング処理を行ってください。
Q：設置の高さはどのくらいが最適ですか？ A：標準的には2.5m〜3.5mですが、モード設定により2.0mから最大6.0mまで対応可能です。現場の状況に合わせて選択してください。
Q：センサーが検知した際、確実に受信できたか確認できますか？ A：はい、双方向通信機能を搭載しており、受信機からの応答がない場合は自動で再送信を行います。
Q：電池寿命はどのくらいですか？ A：1日100回送信の条件で約3年です（電池1本使用時）。2本使用することで、さらに長期間の運用が可能です。
Q：夏場の高温時でも正常に検知しますか？ A：温度補償機能を搭載しており、人体と背景の温度差が少ない環境でも感度を自動調整します。必要に応じて感度設定を「130%」に上げることも可能です。
Q：照準レバーとは何ですか？ A：設置時に検知エリアを目視で確認するための機能です。LEDの点灯により、どの範囲を警戒しているかを確認できます。調整後は必ずレバーを戻してください。
Q：定期送信機能とは何ですか？ A：センサーが生きていることを知らせる「死活監視信号」を一定間隔で送信する機能です。万が一の故障や電池切れをシステム側で把握できます。
