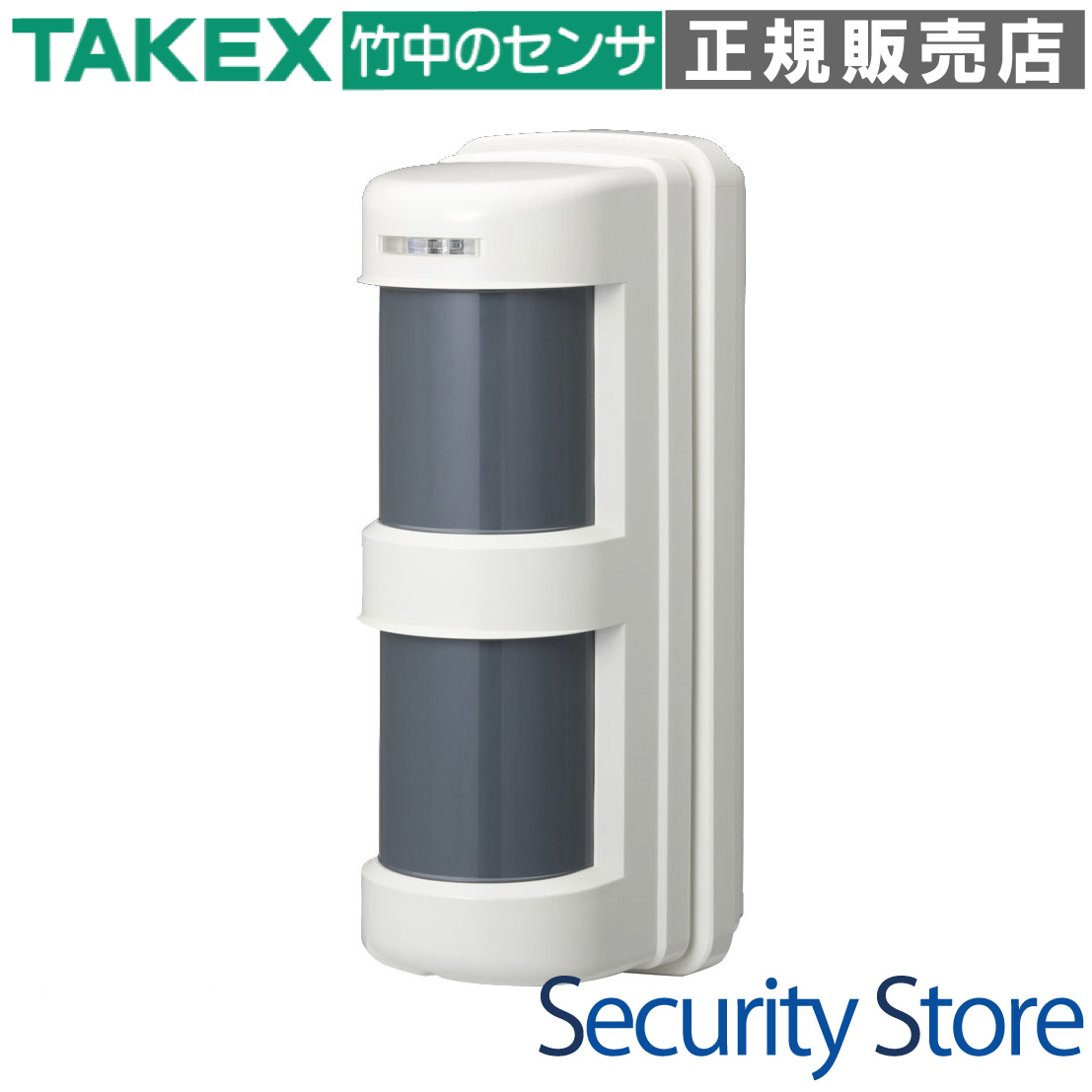

TAKEX コンバータ LoRa変調長距離ワイヤレス屋外防雨(IP54)

RTLX-350 コンバータ（LoRa変調方式）

RTLX-350は、LoRa変調方式を採用した見通し約1kmの圧倒的な長距離通信を実現するワイヤレスコンバータです。既存の小電力型ワイヤレスシステムと長距離型(LoRa)システムを融合させ、広大な現場でも最小限の機器構成で確実なセキュリティネットワークを構築します。

型番： RTLX-350
方式： LoRa変調方式 / 426MHz帯
最大通信距離： 約1km（長距離型設定時・見通し）
主な役割： 電波中継、長距離型・小電力型プロトコル変換
環境性能： 屋内・屋外（防雨構造 IP54相当）
電源： AC100V または DC10〜30V 2ウェイ電源方式

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

広大な工場や倉庫の防犯システム構築
学校、病院、公共施設の長距離警報伝送
農地や資材置き場の遠隔監視・通報
既存の小電力センサーを遠方で受信したい場合

導入前に確認したいポイント

推奨設置高さは2m以上です
AC100VとDC電源の同時接続は厳禁です
金属壁面への直接設置は電波を阻害します
登録には送信機現物またはS/Nが必要です

特長

LoRa変調方式による圧倒的な長距離通信

従来の小電力型ワイヤレスシステムが見通し約100mであったのに対し、本機（長距離型設定時）は見通し約1kmという飛躍的な通信距離を実現しました。中継機の台数を大幅に削減でき、施工コストとメンテナンスの手間を軽減します。

小電力型と長距離型の双方向プロトコル変換

既存の「小電力型」センサーの信号を受信して「長距離型(LoRa)」へ変換して伝送すること、またその逆の変換も可能です。既存資産を活かしながら、必要な箇所だけ通信距離を延ばす柔軟なシステム構築が可能です。

双方向通信とアンサーバック機能による高い信頼性

長距離型（LoRa）運用時は、信号を受信した側が送信側へ確認信号を返す「アンサーバック機能」を搭載しています。不達時には最大3回の再送信を自動で行い、一時的なノイズ等による信号欠落を徹底的に防止します。

混信を回避する4周波切替と完全登録式

電波の混信を軽減する4周波切替機能を搭載。さらに、送信機から受信機まですべて事前にシリアルNo.で登録する「完全登録式」を採用しているため、隣接する他のシステムとの混信リスクがありません。

現場での電波環境を可視化する液晶ディスプレイ

本体内部に液晶ディスプレイを搭載。電波の受信レベルを4段階のアンテナマークで表示する「点検モード」や、周囲のノイズ強度を測定する「電波環境点検モード」を備え、安定した施工を強力にサポートします。

屋外設置可能な防雨構造（IP54相当）

樹脂製のホワイトボディはIP54相当の防雨構造。別売のソーラー式電源装置「BA-12SLA」と組み合わせることで、電源確保が困難な屋外のポール等にも設置が可能です。

送信遅延時間設定による空中衝突防止

複数のコンバータを並列配置する場合、電波の空中衝突を防ぐために送信遅延時間をずらす設定（最大5.4秒まで）が可能です。最大4台までの並列動作を安定して行えます。

無制限の中継機能（登録式）

登録式を採用したことで、理論上は中継回数に制限なく距離を延ばすことができます（※長距離型受信機の親機・子機間運用時は最大3回までの制約があります）。

    選定時に評価したい強み
    長距離性能： 見通し1kmの通信能力で、広域現場を1台でカバー。
柔軟な電源： AC100VまたはDC10-30Vから現場に合わせて選択可能。
メンテナンス性： 液晶表示とブザー音で、PC不要の現場診断が可能。
高信頼通信： 双方向アンサーバックにより「届いたかどうか」を常に確認。

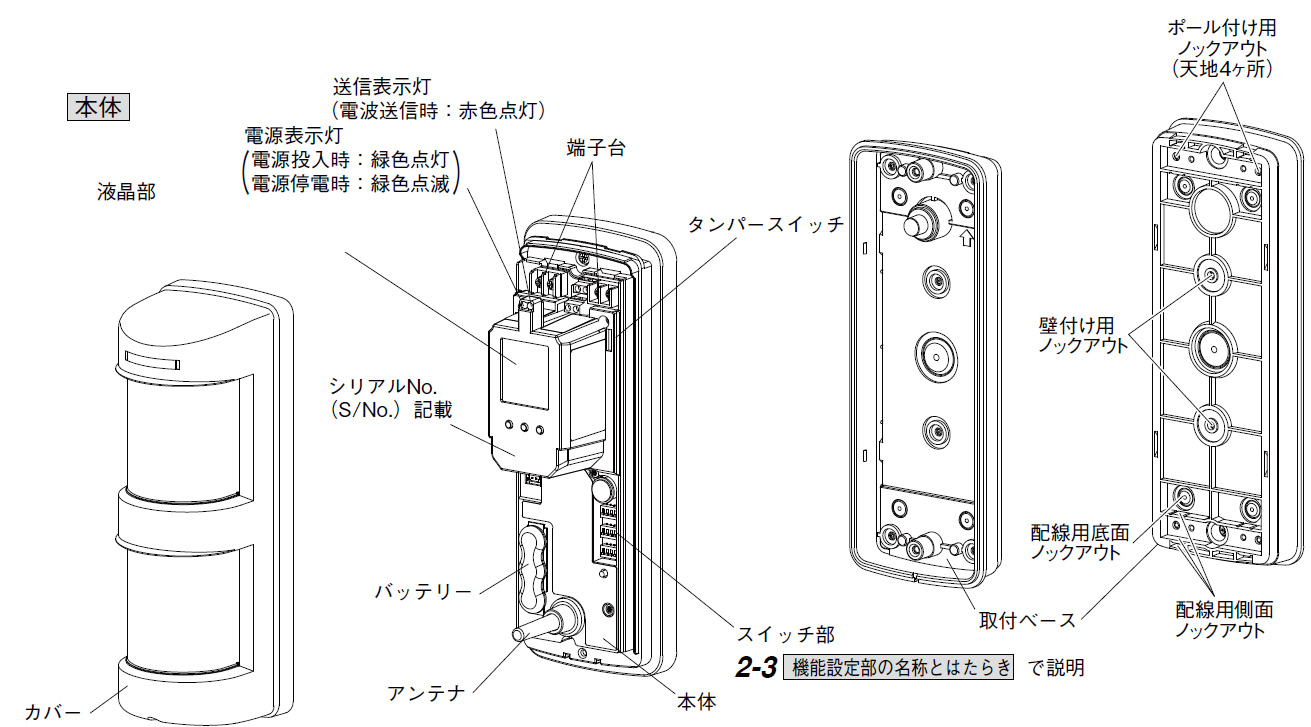

LED表示・動作状態

表示灯	発光パターン	状態・意味
電源表示灯（緑）	常時点灯	正常稼働中（通電状態）
電源表示灯（緑）	点滅	停電発生。内蔵バッテリーで動作中
送信表示灯（赤）	常時点灯	電波を送信中（またはアンサーバック送信中）
送信表示灯（赤）	点滅（連続）	受信環境不良（妨害波または不正電波の検知）

推奨配線距離（DC電源駆動時）

DC10〜30Vで駆動する場合、ケーブルによる電圧降下を考慮し、以下の距離を目安としてください。

電線サイズ	DC12V供給時	DC24V供給時
φ0.65mm / 0.50mm2	150m 〜 250m	1,300m 〜 2,000m
φ0.90mm / 0.75mm2	350m 〜 400m	2,500m 〜 3,000m
φ1.20mm / 1.25mm2	650m 〜 700m	4,500m 〜 5,000m

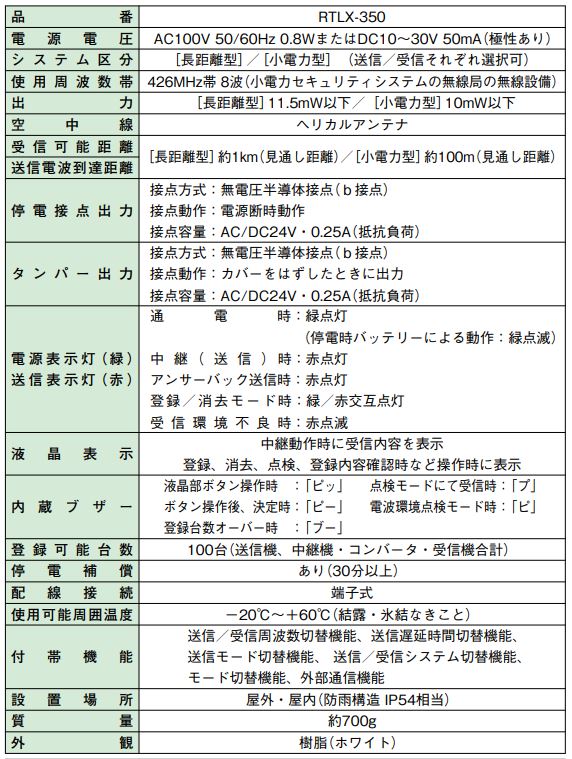

製品仕様

項目	内容
品名 / 型番	コンバータ（LoRa変調方式） / RTLX-350
電源電圧	AC100V 50／60Hz 0.8W または DC10〜30V 50mA（極性あり）
システム区分	［長距離型］／［小電力型］（送信／受信それぞれ選択可）
使用周波数帯	426MHz帯 8波（小電力セキュリティシステムの無線設備）
出力	［長距離型］ 11.5mW以下 / ［小電力型］ 10mW以下
空中線	ヘリカルアンテナ
送信電波到達距離	［長距離型］約1km（見通し） / ［小電力型］約100m（見通し）
停電接点出力	無電圧半導体接点（b接点） AC／DC24V・0.25A（抵抗負荷）
タンパー出力	無電圧半導体接点（b接点） AC／DC24V・0.25A（抵抗負荷）
登録可能台数	100台（送信機、中継機・コンバータ・受信機合計）
停電補償	あり（内蔵バッテリーにより30分以上）
配線接続	端子式
使用可能周囲温度	－20℃〜＋60℃（結露・氷結なきこと）
付帯機能	周波数切替、遅延時間切替、送信モード(単/双方向)、システム切替、モード切替、外部通信機能
設置場所 / 質量	屋外・屋内（防雨構造 IP54相当） / 約700g

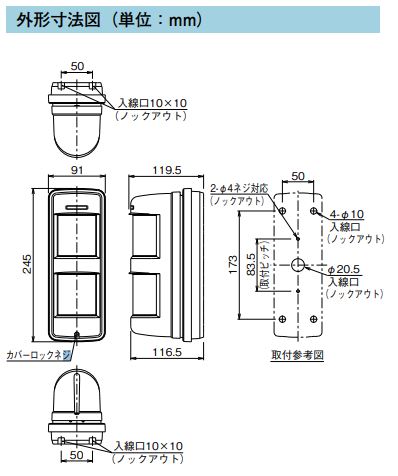

外観	樹脂（ホワイト） H245 × W91 × D119.5 (mm)

FAQ

Q：長距離型(LoRa)と小電力型はどのように使い分けますか？ A：送信・受信の設定を独立して行えます。例えば、小電力型のセンサー信号を本機で受け、遠方の受信機へLoRa(長距離)で飛ばすといった「コンバータ」としての使い分けが可能です。

Q：中継回数に制限はありますか？ A：本機は完全登録式を採用しているため、原理上は無制限に中継可能です。ただし、長距離型受信機の親機・子機間システムで運用する場合は、中継は3回（3台）までとなります。

Q：AC100VとDC12Vの電源を同時に接続しても大丈夫ですか？ A：いいえ、絶対に避けてください。内部回路の故障や火災の原因となります。どちらか一方のみを接続してください。

Q：屋外に設置する場合の注意点はありますか？ A：必ず縦向きに設置してください。また、配線引き込み口や取付ネジ穴はシール剤でコーキングを行い、湿気や害虫の侵入を防いでください。

Q：推奨される設置高さはありますか？ A：地上高2m以上を推奨します。低すぎると地面による電波吸収や反射の影響を受け、通信距離が極端に短くなる場合があります。

Q：アンサーバック機能とは何ですか？ A：送信した信号が相手側に届いた際、確認信号を送り主に返す機能です。これにより、信号の不達を防ぎ、より確実なワイヤレスシステムを構築できます。

Q：鉄製の扉や壁に設置しても問題ありませんか？ A：金属は電波を反射・遮断するため、直接設置すると性能が大幅に低下します。可能な限り木柱や壁面など、金属以外の場所への設置をおすすめします。

Q：登録した送信機のシリアルNo.は液晶で確認できますか？ A：「登録内容確認モード」を使用することで、登録済みの機器のシリアルNo.を一覧で確認することが可能です。

Q：妨害電波があるかどうかを確認する方法はありますか？ A：本体の「電波環境点検モード」を使用すると、周囲に飛び交っているノイズの強さを液晶表示とブザー音の鳴り方で診断できます。

Q：停電した場合はすぐに止まってしまいますか？ A：内蔵の非常用バッテリーにより、停電後も30分以上動作を継続します。また、停電接点出力により異常を知らせることも可能です。
