TAKEX（竹中エンジニアリング） LoRa長距離ワイヤレス防水IP67 接点入力送信機

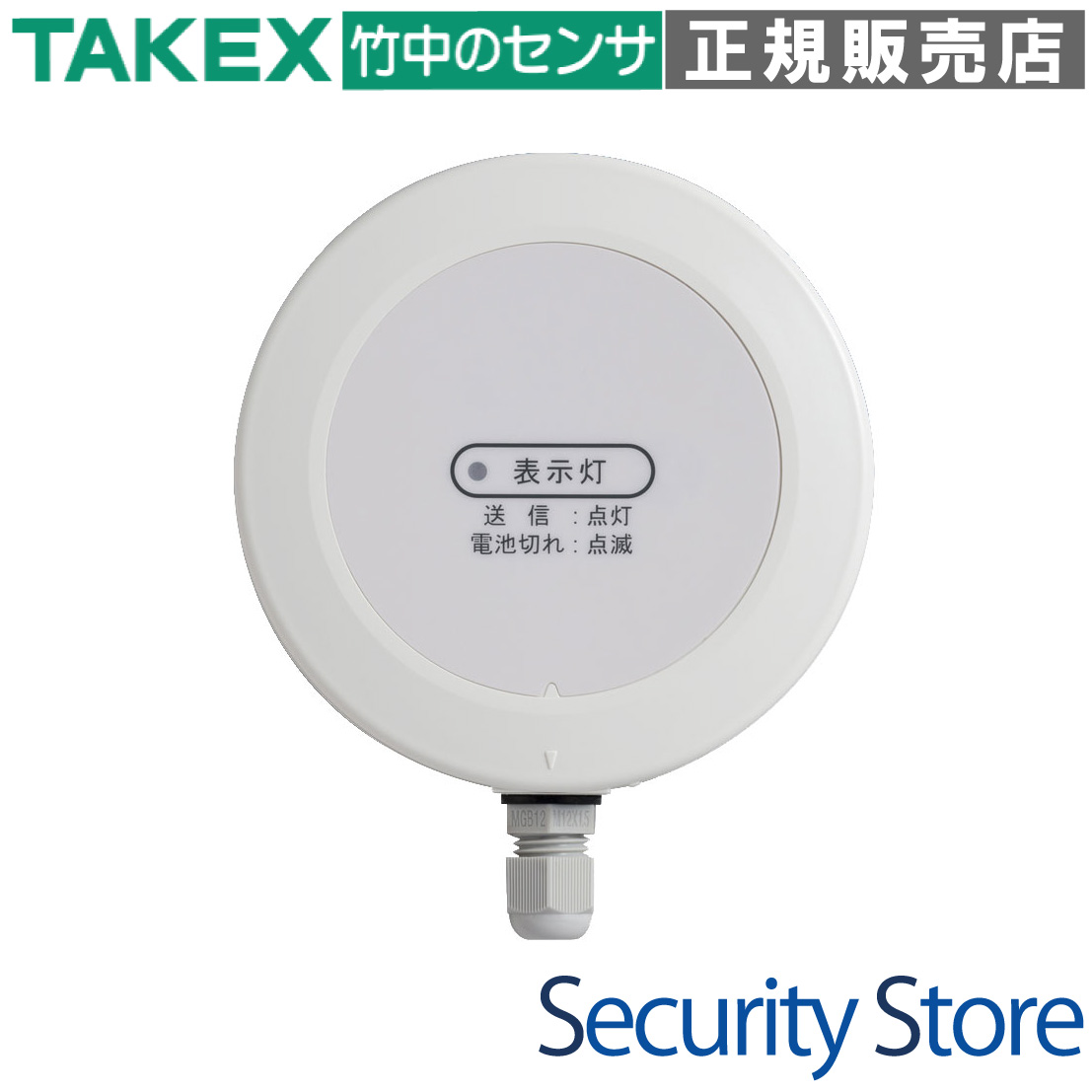

TLX-102WR 防水型接点入力送信機（LoRa変調方式）

本機は、小電力型長距離（LoRa）ワイヤレスシステムを採用し、見通し約1kmの圧倒的な通信距離を実現した接点入力送信機です。防水構造（IP67相当）により屋外設置が可能で、既設の各種センサーをワイヤレス化し、広範囲な監視ネットワークを構築するのに最適です。

型番： TLX-102WR
通信方式： LoRa変調方式（426MHz帯）
電波到達距離： 屋外見通し約1km
防水性能： IP67相当（日常生活防水）
電源： 専用リチウム電池（約8年寿命）または外部電源DC5〜15V

資料ダウンロード

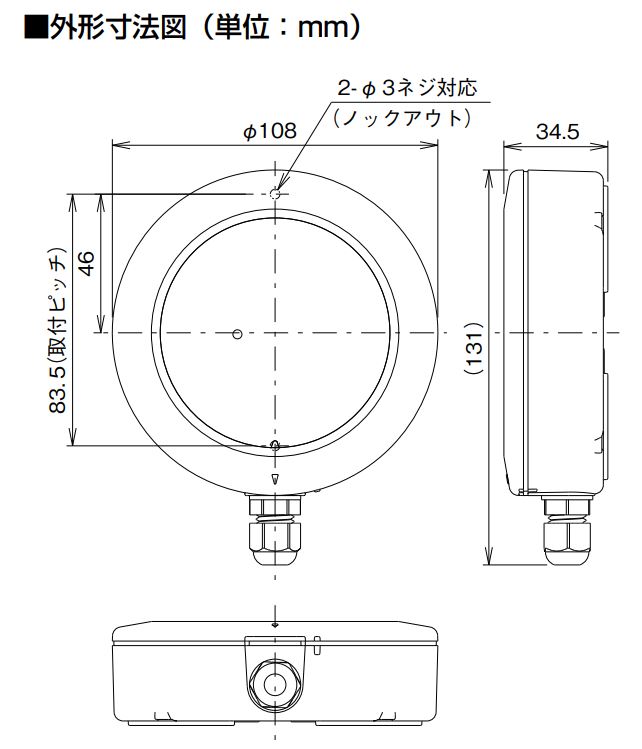

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

広大な敷地を持つ工場や倉庫の防犯監視
配線が困難な屋外駐車場や資材置場の検知
既設センサーの接点信号を長距離ワイヤレス化
ビニールハウスや牧場などの農地監視

導入前に確認したいポイント

設置高さは1.2m以上を確保できるか（電波安定性）
周囲に金属遮蔽物や強力な電磁ノイズ源はないか
受信側にLoRa対応受信機またはコンバータがあるか
センサーとの配線距離は20m以内か

特長

見通し約1kmの圧倒的な通信性能

セムテック社製LoRa変調方式を採用することで、従来の小電力ワイヤレスシステムでは届かなかった広範囲なエリアをカバーします。障害物や電波環境に左右されやすい屋外現場でも、安定した長距離通信を実現します。

信頼性を高める双方向通信プロトコル

単方向の信号送信だけでなく、受信機からの「アンサーバック（受領確認信号）」を受け取る機能を搭載しています。応答がない場合は最大2回の自動再送信を行うため、警報の取りこぼしを極限まで低減します。

IP67相当の高度な防水・耐環境性能

屋外の雨天環境や浴室などの高湿度環境にも耐えうるIP67相当の防水構造設計です。過酷な条件下での運用を想定し、長期にわたって安定した動作を維持します。

運用コストを抑えるハイブリッド電源方式

付属の専用大容量リチウム電池により、1日100回の送信でも約8年の長期運用が可能です。また、現場の状況に応じて外部電源（DC5V〜15V）による駆動も選択できるため、設計の自由度が高まります。

電波混信を回避する4周波切替機能

複数のワイヤレスシステムが混在する環境下でも、DIPスイッチ操作により4つの周波数チャンネルから最適な波を選択可能。電波干渉による通信障害を未然に防ぎます。

柔軟な接点入力設定（a接点/b接点）

接続するセンサーの出力論理に合わせ、a接点（常時開）とb接点（常時閉）を切り替えられます。フェイルセーフを重視する現場では、断線検知が可能なb接点運用が可能です。

死活監視を支える定期送信機能

機器が正常に稼働しているかを通知する定期送信（ハートビート）機能を搭載。万一の機器故障や盗難、電波遮断が発生した際も、受信機側でタイムアウトを検知し異常を知らせます。

電池切れ報知とLEDステータス表示

電池電圧の低下を検知すると、本体LEDが約5秒に1回点滅してお知らせします。また、受信機側にも「電池切れ信号」を送信するため、適切なタイミングでのメンテナンスが可能です。

    選定時に評価したい強み
    長距離特化： 見通し1kmの通信距離により、中継機の数を最小限に抑制可能。
確実な到達： 双方向アンサーバック機能による再送信アルゴリズムを搭載。
簡単設定： 内部の8ビットDIPスイッチで、複雑なモード設定も現場で完結。
施工性： φ108mmのコンパクトな円形デザインで、設置場所を選ばない。



LED表示・動作状態

ステータス	LEDの挙動	詳細・内容
正常送信時	1回赤色点灯	警報/復旧信号の送信時に点灯します。
警報繰り返し送信	20秒ごとに赤色点灯	警報状態が継続している間、繰り返し送信を行います。
電池電圧低下	約5秒に1回点滅	電池切れ報知機能が作動。速やかに電池交換が必要です。
定期送信時	消灯（点灯なし）	ハートビート送信時はLEDは点灯しない仕様です。

施工・設置ガイド

無線性能を最大限に発揮させるため、以下の施工基準を遵守してください。

確認項目	施工の考え方と注意点
取付高さ	大地反射の影響を避けるため、地上1.2m以上の高さに設置してください。
配線口処理	丸型コード（φ1.0〜φ5.5mm）を使用し、ブッシングを確実に締め付けてください。
ノイズ源との距離	警報ベル等のDCモーターノイズ源からは3m以上離して設置してください。
アンテナの扱い	内部アンテナには絶対に触れないでください。通信距離低下の原因となります。

製品仕様

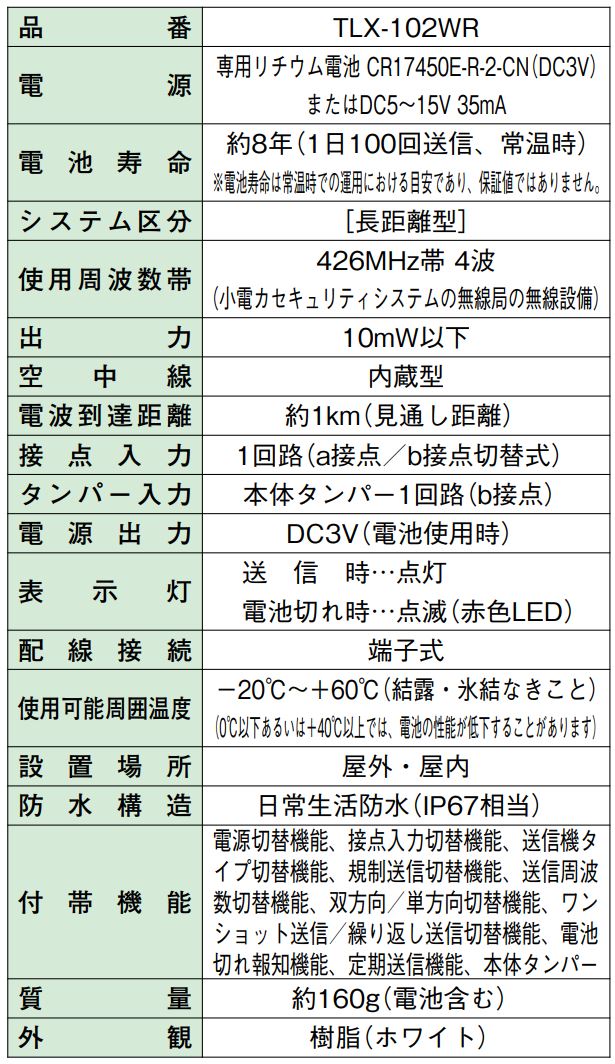

項目	内容
品名 / 品番	防水型接点入力送信機（LoRa変調方式） / TLX-102WR
システム区分	長距離型（LoRa）
使用周波数帯	426MHz帯 4波切替（小電力セキュリティシステム無線局）
空中線電力 / 距離	10mW以下 / 約1km（見通し距離）
接点入力	無電圧接点 1回路（a接点/b接点切替） ※配線20m以内
タンパー入力	無電圧接点 1回路（b接点固定）
電源電圧	専用リチウム電池（CR17450E-R-2-CN）または DC5V〜15V（35mA）
電池寿命の目安	約8年（1日100回送信、常温時目安）
表示灯（赤色LED）	送信時：点灯 / 電池切れ時：点滅
使用可能周囲温度	－20℃〜＋60℃（結露・氷結なきこと）
防水構造	IP67相当（日常生活防水）
外形寸法 / 質量	φ108mm × 奥行34.5mm / 約160g（電池含む）
主な付帯機能	双方向切替、規制送信、定期送信、電池切れ報知、タンパー機能

FAQ

Q：電波はどのくらい届きますか？ A：屋外の見通し環境で約1kmです。ただし、建物の構造や設置の高さ、ノイズ環境によって距離は変動します。

Q：既存の小電力型受信機（非LoRa）と通信できますか？ A：直接の通信はできません。長距離型対応コンバータ（RLX-1000等）を間に介することで既存システムへの統合が可能です。

Q：電池と外部電源を併用することはできますか？ A：できません。外部電源を使用する場合は、必ず電池コネクタを抜いてください。併用は電池の破裂や故障の原因となります。

Q：センサーとの配線はどのくらい伸ばせますか？ A：接点入力端子から20m以内で接続してください。

Q：防水ですが、水没しても大丈夫ですか？ A：IP67相当の防水性能ですが、常時水没する場所や高圧洗浄機が当たる場所への設置は避けてください。

Q：LEDが5秒おきに点滅していますが故障ですか？ A：電池切れ報知機能です。電池電圧が低下しているため、専用リチウム電池を交換してください。

Q：複数のセンサーを1台に接続できますか？ A：a接点なら並列、b接点なら直列で複数接続可能ですが、1回路としての扱いになります。

Q：設定を変更したのに受信機が反応しません。 A：送信機タイプ（パッシブ/接点）の設定を変更した場合は、受信機側の登録を一旦消去し、再登録を行う必要があります。

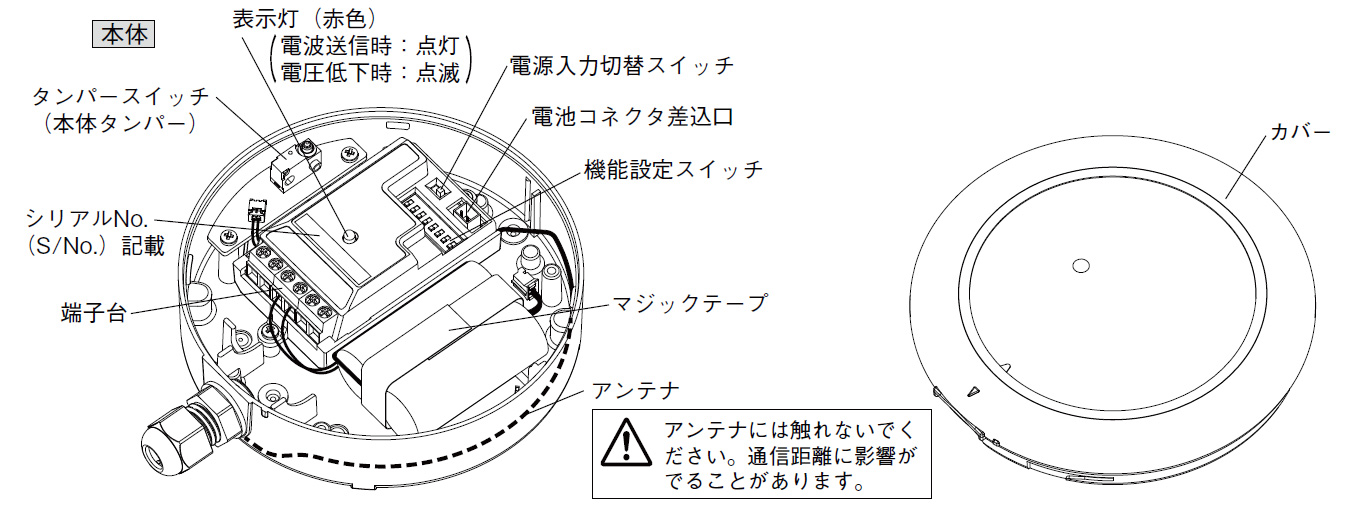

Q：アンテナはどこにありますか？ A：ケース内部の基板上部に内蔵されています。アンテナは非常にデリケートなため、調整時も触れないようにしてください。

Q：規制送信設定とは何ですか？ A：頻繁に発報する環境で、電池の消耗や電波の混信を防ぐために送信間隔を制限（2分/5分/15分）するタイマー機能です。
