電波の見通し1kmとはどの程度届きますか？

遮蔽物のない直線距離での理論値です。現場の環境により減衰するため事前テストを推奨します。

屋外・屋内用パッシブセンサ送信機（LoRa変調方式） [TLX-127W(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング） LoRa変調方式屋外・屋内対応長距離ワイヤレスパッシブセンサー IP55防雨型

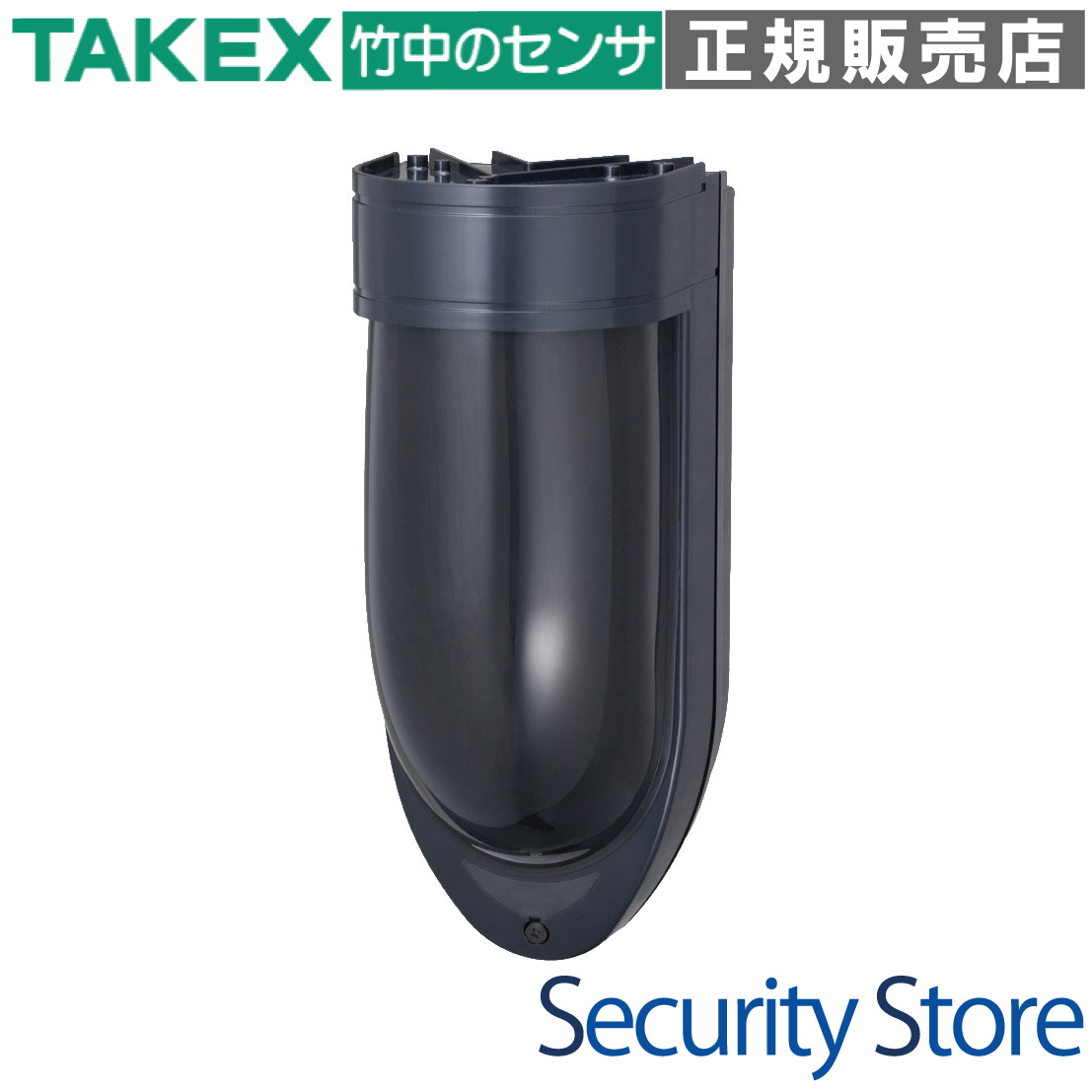

TLX-127W(BL) 屋外・屋内用パッシブセンサ送信機（LoRa変調方式）

TLX-127W(BL)は、長距離無線通信技術「LoRa変調方式」を採用した屋外用パッシブセンサー送信機です。見通し約1kmの圧倒的な通信距離を誇り、配線困難な広大な敷地や屋外施設のセキュリティを、完全独立駆動の電池式で実現します。高所設置への対応と独自の検知ロジックにより、屋外特有の誤動作を極限まで抑えた信頼性の高い警戒が可能です。

型番： TLX-127W(BL)（ブラック）
方式： パッシブインフラレッド（PIR）＋LoRaワイヤレス
警戒エリア： 立体警戒最長部15m
通信距離： 見通し約1km
電源： 専用リチウム電池（完全ワイヤレス）
保護等級： IP55相当（防雨構造）

資料ダウンロード

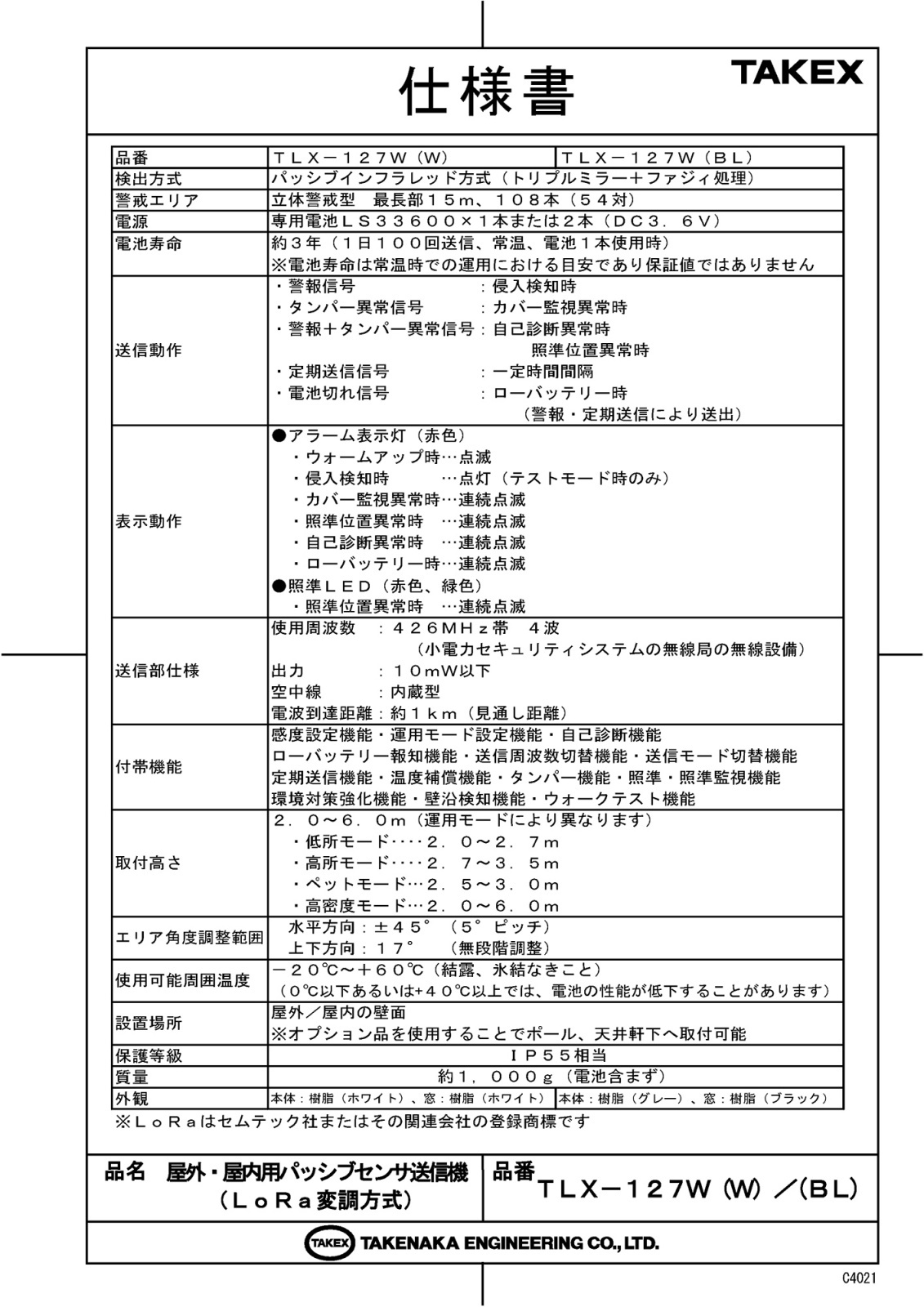

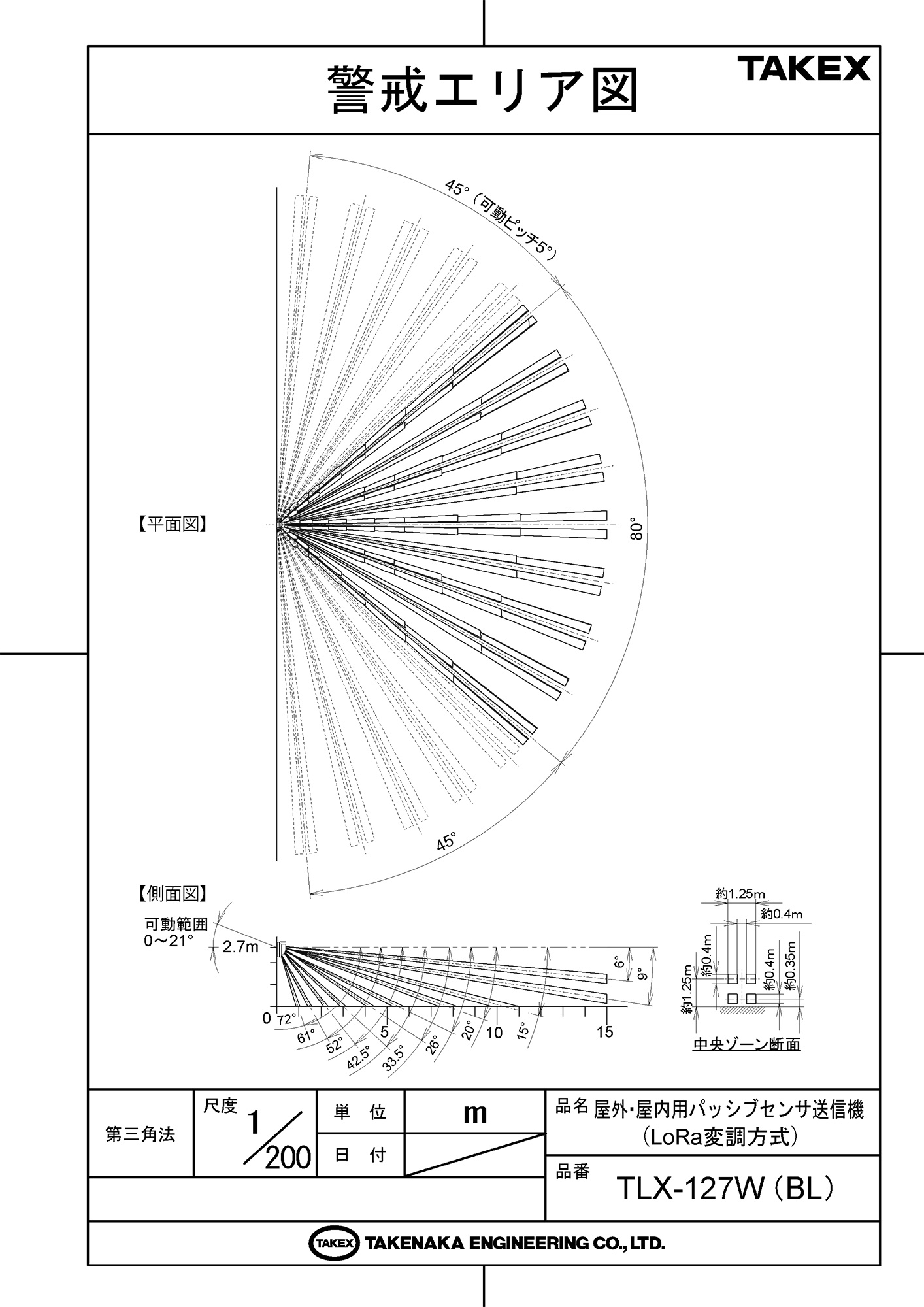

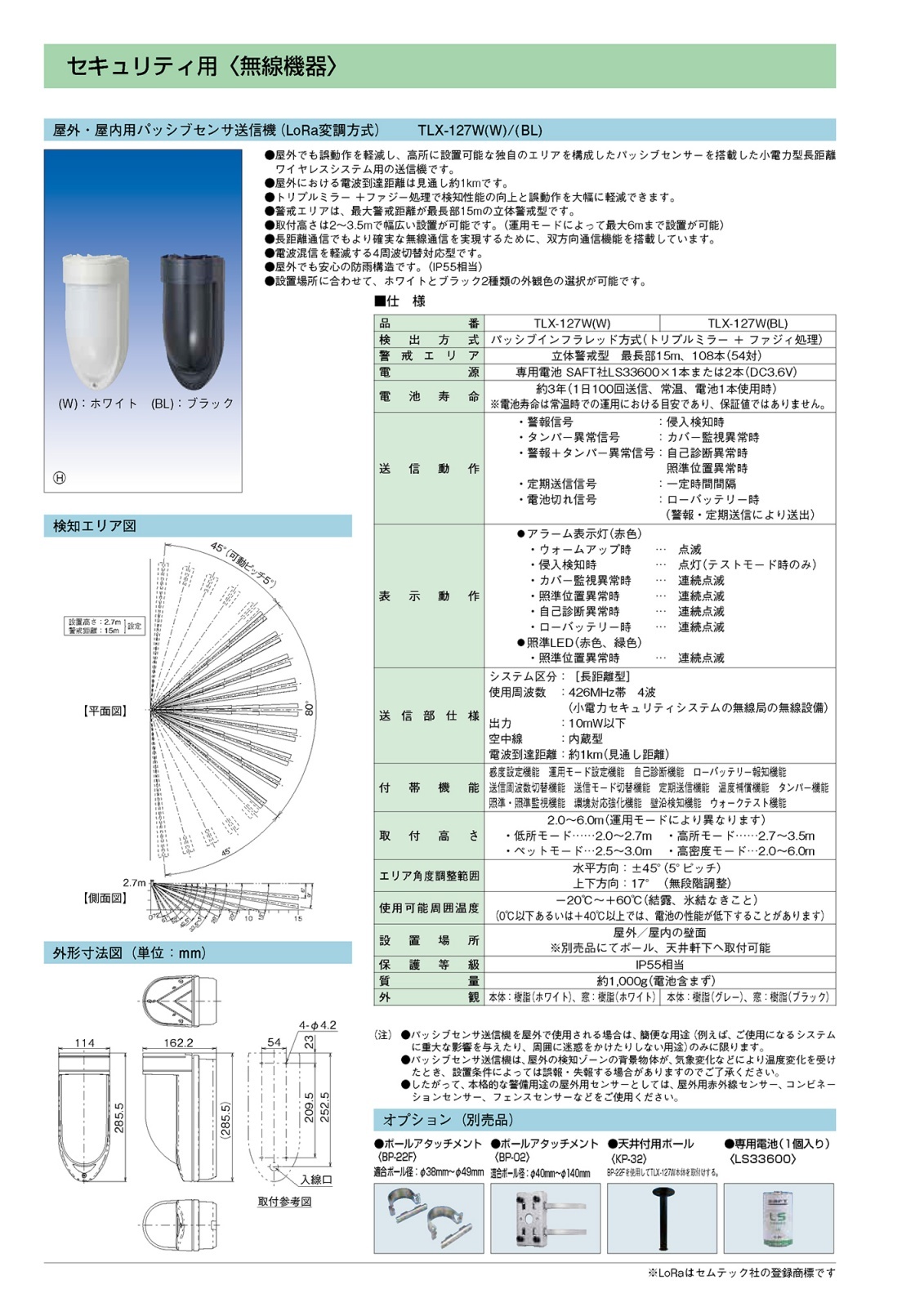

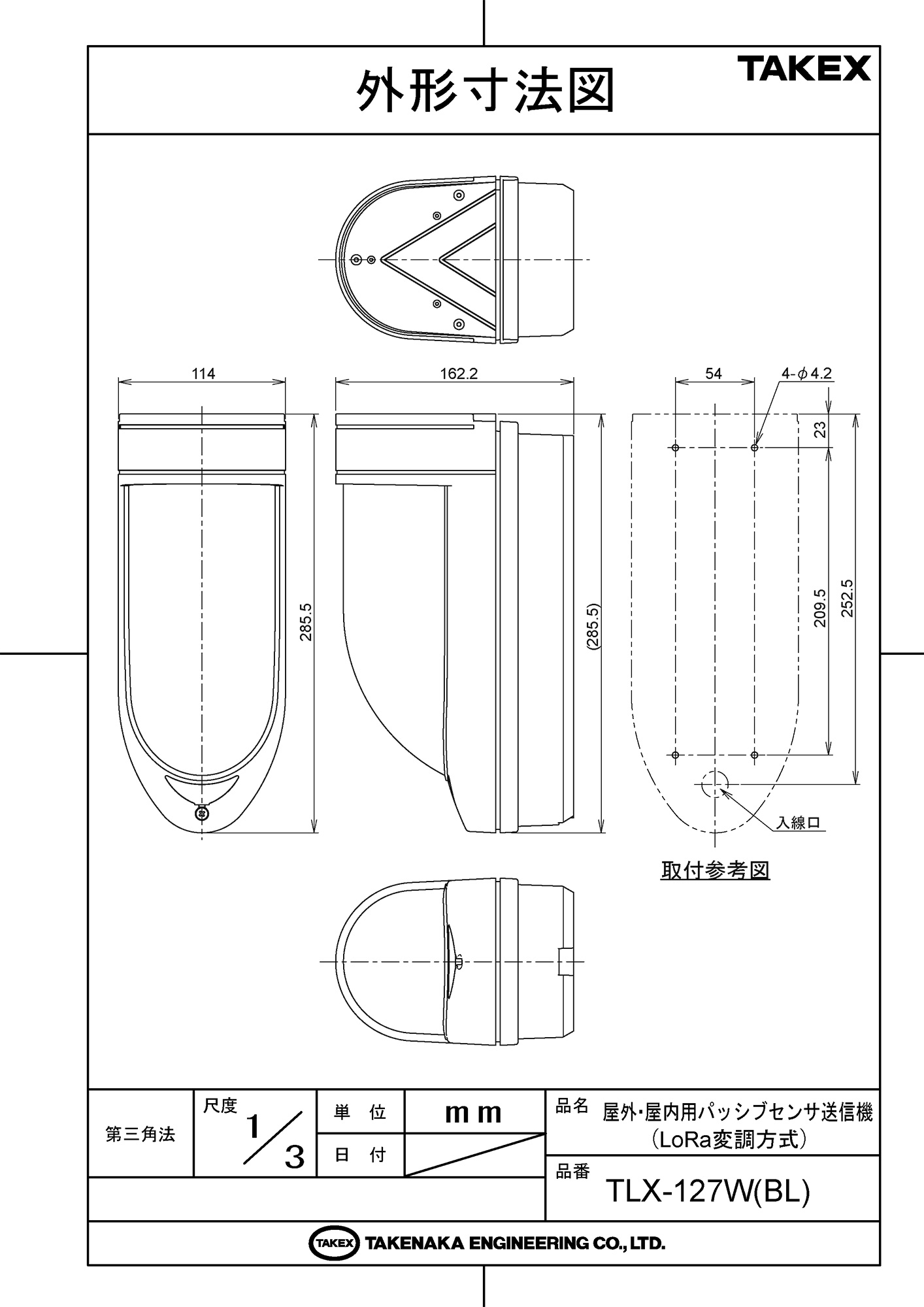

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・資材置場などの屋外境界警戒
駐車場や工事現場の不審者監視
体育館や吹き抜けなど高天井の室内警戒
配線工事が困難な既設建築物への追加導入
広大な敷地を持つ重要施設の遠隔監視

導入前に確認したいポイント

受信には専用のLoRa対応コンバータが必要です
専用電池「LS33600」の在庫状況
設置高さが運用モード（2m〜6m）に適合するか
警戒エリア内に揺れる樹木や熱源がないか
同一現場での周波数チャンネル（F1〜F4）の重複

特長

LoRa変調方式による圧倒的な長距離通信

従来の小電力ワイヤレスを遥かに凌ぐ、見通し約1kmの通信距離を実現しました。障害物に強いLoRa方式の採用により、従来は中継機を多用していた広大な現場でも、シンプルなシステム構成で安定した運用が可能です。

トリプルミラー＋ファジィ処理による高精度検知

独自の光学設計であるトリプルミラーと高度な信号処理ロジック（ファジィ処理）を融合。屋外における小動物の動きや環境変化による誤報を大幅に軽減しつつ、人体の検知漏れを防ぐ極めて高い信頼性を確保しています。警戒エリアは最長15mの立体警戒型です。

最高6mの設置高さに対応する柔軟な運用

標準的な2.0m〜3.5mの設置に加え、高密度モードを選択することで最高6mまでの高所設置が可能です。これにより、一般的なセンサーでは死角になりやすい高天井や大型ゲート付近の警戒にも対応できます。

信頼の双方向通信と再送信機能

センサーと受信機の間でアンサーバック（応答確認）を行う双方向通信機能を搭載。通信の成否をセンサー側が把握し、万が一の未達時には最大2回の再送信を自動実行するため、無線特有の欠報リスクを最小限に抑えています。

完全電池駆動による施工コストの削減

大容量リチウム電池（LS33600）を採用し、配線不要の完全独立駆動を実現しました。1日100回送信の過酷な条件下でも約3年の長期稼働が可能です。電源工事や信号線敷設の手間を省き、施工期間を劇的に短縮します。

4周波切替で混信を回避

電波の混信を避けるための周波数切替機能を搭載。4つの周波数（F1〜F4）から選択できるため、同一エリアや近隣で複数のシステムが稼働する場合でも、干渉のない安定した通信環境を構築できます。

多様な環境に適応する4つの運用モード

設置環境に合わせて「低所」「高所」「ペット」「高密度」の4モードから選択可能。特にペットモードでは、屋外の小動物による誤動作を抑制する独自のアルゴリズムが作動し、現場の実情に即した最適な警戒を実現します。

自己診断と死活監視機能

内部回路の異常を検知する自己診断機能に加え、定期的に生存信号を送る「定期送信機能」を搭載。機器の故障や破壊、電波遮断などをいち早く受信機側で把握できるため、セキュリティシステムのダウンタイムを最小限に抑えます。

    選定時に評価したい強み
    通信安定性： 双方向通信＋LoRa方式で、無線とは思えない安定した接続を維持
環境耐性： IP55相当の防雨構造に加え、-20℃〜+60℃の広い動作温度範囲をカバー
メンテナンス性： 電池寿命約3年。LED表示でローバッテリーも一目で把握可能
設置自由度： 水平±45°のエリア調整と高所対応で、狙った場所を逃さずカバー



LED表示と動作ステータス

ステータス	アラーム表示灯（赤）	備考
ウォームアップ	高速点滅	電源投入後約1分間
侵入検知	約1秒間点灯	ウォークテストモード時のみ
カバー監視異常	連続点滅	カバーが開けられた際のタンパー異常
自己診断・位置異常	連続点滅	内部故障または照準レバーの戻し忘れ
ローバッテリー	3回点滅の反復	電池電圧低下時。速やかな交換が必要

内部スイッチ設定（DIPスイッチ）

センサーユニット設定 (8極)

SW番号	機能	内容
1 / 2	規制送信設定	10秒 / 2分 / 5分 / 15分（電池消耗を防ぐ休止時間）
3 / 4	感度設定	130% / 100% / 70% / 40%
5	環境対応強化	ONで日照変動などのノイズ耐性を向上
6 / 7	運用モード	低所 / 高所 / ペット / 高密度
8	壁沿検知	ONでセンサー真下のすり抜けを検知

トラブルシューティング

現象	原因の可能性	対策
全く反応しない	電池の極性間違い・消耗	電池の向きと電圧を確認してください
誤報が発生する	エリア内の樹木・ヘッドライト	向きの変更またはエリアマスクで除外してください
受信機が受信しない	周波数（F1〜F4）の不一致	送信機と受信機のSW設定を一致させてください
点滅が止まらない	照準レバーが右側のまま	レバーを必ず左（収納位置）に戻してください

製品仕様

項目		仕様内容
品番		TLX-127W(W) ホワイト / TLX-127W(BL) ブラック
検出方式		パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
警戒エリア		立体警戒型　最長部15m、108本（54対）
電源		専用電池LS33600×1本または2本（DC3.6V）
電池寿命		約3年（1日100回送信、常温、電池1本使用時）
使用周波数 / 出力		426MHz帯 4波 / 10mW以下（LoRa変調）
電波到達距離		約1km（見通し距離）
送信信号		警報、タンパー異常、自己診断異常、定期送信、ローバッテリー
取付高さ		低所：2.0〜2.7m / 高所：2.7〜3.5m / ペット：2.5〜3.0m / 高密度：2.0〜6.0m
エリア調整範囲		水平方向：±45°（5°ピッチ） / 上下方向：17°（無段階）
付帯機能		感度設定、環境対応強化、壁沿検知、タンパー、自己診断、温度補償など
設置場所		屋外／屋内の壁面（ポール/天井取付はオプション対応）
使用可能周囲温度		－20℃〜＋60℃（結露、氷結なきこと）
保護等級		IP55相当
質量 / 外観		約1,000g / 樹脂製（ブラック/ホワイト選択可）

FAQ

Q：電池は一般市販のアルカリ電池などで代用できますか？ A：いいえ。高電圧（3.6V）の専用リチウム電池 LS33600 を使用する必要があります。市販の1.5V電池等では動作しません。

Q：電波の「見通し1km」とは具体的にどの程度届きますか？ A：遮蔽物のない直線距離での理論値です。住宅地や建物内では減衰するため、事前にテストを行うか、必要に応じて中継機（コンバータ）を設置してください。

Q：雨が直接当たっても壊れませんか？ A：IP55相当の防雨構造ですので、通常の降雨であれば問題なく動作します。ただし、高圧洗浄機等で直接水をかけないようにしてください。

Q：ペットを飼っている庭でも使えますか？ A：はい。ペットモードを搭載しており、犬や猫などの小動物による誤報を軽減するように設計されています。ただし、2.5m〜3.0mの設置高さを守る必要があります。

Q：最大何メートルまでの高さに取り付け可能ですか？ A：高密度モードを使用することで、最大6mの高さまで設置可能です。標準的なモードでは2.0m〜3.5mとなります。

Q：電池2本入れると寿命は倍になりますか？ A：はい、電池は並列接続されるため、2本搭載することで約6年の運用が可能になります（理論値）。

Q：送信が成功したかどうかをセンサー側で確認できますか？ A：はい。双方向通信機能により、受信機からの応答がない場合は自動で再送信を行います。通信失敗時は自己診断異常として表示されます。

Q：エリアの微調整はどうやって行いますか？ A：内蔵の「照準LED」機能を使用します。ミラー内のLEDが特定の位置から見えるように調整することで、正確な警戒範囲を設定できます。

Q：冬場の雪や氷結で検知性能は落ちますか？ A：-20℃まで対応していますが、窓面に雪が積もったり氷が厚く付着したりすると、赤外線を遮断して検知できなくなる可能性があります。

Q：既存の小電力セキュリティ受信機で受信できますか？ A：直接は受信できません。LoRa変調方式に対応した専用の受信機（コンバータ）が必要です。
