押しボタン防水型送信機（LoRa変調方式） [TLX-113]

押しボタン防水型送信機（LoRa変調方式） [TLX-113]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LoRa変調方式 ワイヤレス送信機 IP67防水 長距離通信

TLX-113 押しボタン防水型送信機（LoRa変調方式）

LoRa変調方式を採用し、見通し約1kmの圧倒的な通信距離を実現した防水型ワイヤレス送信機です。確実な到達を確認できるアンサーバック機能と、屋外や浴室でも安心して使用できるIP67相当の防水性能を両立。工場、高齢者施設、大規模店舗などの広域通信が求められる現場の緊急呼び出しに最適です。

  • 型番： TLX-113
  • 製品種別： 小電力型長距離(LoRa)ワイヤレスシステム用送信機
  • 通信距離： 屋外見通し 約1km（1,000m）
  • 電源： 単4形アルカリ乾電池 × 2本（電池寿命：約5年）
  • 防水性能： IP67相当（日常生活防水構造）
  • 主な用途： 非常警報、スタッフ呼び出し、機器の起動操作
TLX-113 押しボタン防水型送信機

資料ダウンロード

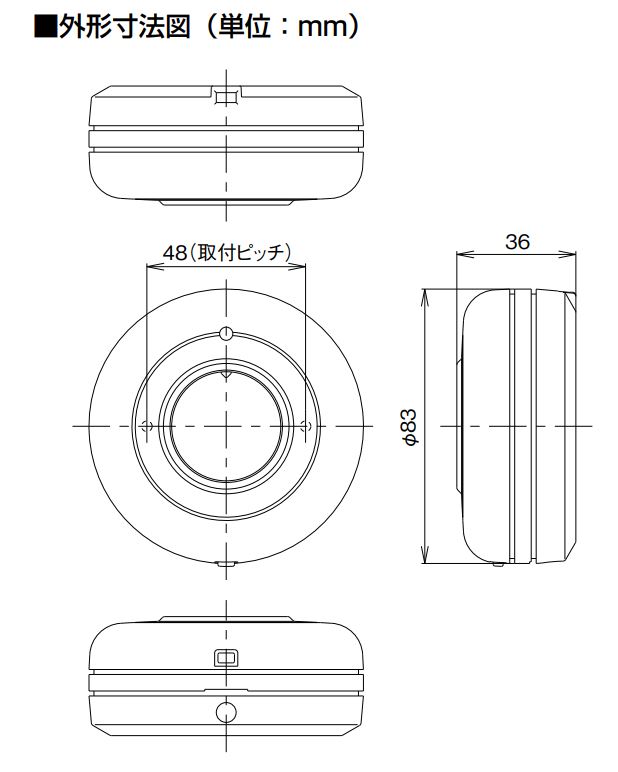

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 広大な工場内での作業員から管理者への緊急連絡
  • 病院や高齢者施設の浴室、多目的トイレの呼び出し
  • 駐車場や駐輪場からの管理室への通報用
  • 複数フロアをまたぐ施設でのスタッフ間呼び出し

導入前に確認したいポイント

  • 地上高1.2m以上の設置場所を確保できるか
  • 既存の「小電力型」受信機との併用（コンバータが必要）
  • 金属面やノイズ源（大型モーター等）から離せるか
  • DIPスイッチによる周波数チャネル設定の整合性

特長

LoRa変調方式による見通し1kmの長距離通信

従来の小電力型ワイヤレスシステムでは困難だった、見通し約1kmという広範囲の通信を可能にしました。障害物による減衰にも強く、広大な敷地を持つ施設や複数フロアのビル内でも、中継機の数を最小限に抑えたシステム構築が可能です。

双方向通信（アンサーバック）による確実な到達確認

送信機から信号を送るだけでなく、受信機からの受信完了通知（アンサーバック）を受け取る機能を搭載しています。通信が成功した際はLEDが2回点滅して知らせるため、ユーザーは「確実に通報できた」ことをその場で確認でき、安心感が向上します。

過酷な環境にも耐えるIP67相当の防水・防塵設計

雨が直接かかる屋外設置や、湿気の多い浴室での運用に耐えうるIP67相当の日常生活防水構造を採用しています。粉塵の侵入も防ぐため、建築現場や工場などのハードな環境下でも安定した動作を維持します。

設置・用途に合わせて選べる「非常」と「呼出」表示

操作ボタン部分は大きく押しやすい安心設計です。標準で「非常」と「呼出」の2種類の表示シールが付属しており、用途に合わせて現場で貼り分けることができます。パブリックスペースからプライベートな居室まで、デザインを損なわずに馴染みます。

運用コストを抑える約5年の長寿命設計

単4形アルカリ乾電池2本で約5年間の運用が可能です（1日10回送信時）。頻繁な電池交換の手間とコストを大幅に削減できるため、保守管理の負担を最小限に抑えたい大規模施設への導入に最適です。

電波混信を回避する4周波切替機能

426MHz帯の4つの周波数チャネルを内部のDIPスイッチで簡単に切り替えることができます。隣接する施設で同等のシステムが運用されている場合や、同一エリア内で複数の独立した系統を運用したい場合の混信対策に有効です。

安心の自己診断「定期送信機能」を搭載

万が一の故障や電池切れ、盗難による未着を防ぐため、一定時間ごとに「定期送信信号」を発信しています。受信機側でこの信号を監視することで、システムが常に正常な状態にあるかを自動でチェックする死活監視が可能です。

用途に合わせて選べる送信モード（携帯/接点）

ボタンを1回押して信号を送る「携帯モード」と、リセットボタンが押されるまで警報状態を保持する「接点モード」を切り替え可能です。一時的な呼び出しなら携帯、復旧確認が必要な緊急事態なら接点、といった柔軟な運用が可能です。

選定時に評価したい強み

  • 長距離性能： 中継機への依存度を減らし、トータルコストを低減。
  • 高信頼性： アンサーバック機能により「信号の出しっぱなし」を防ぐ。
  • 施工性： 配線不要の完全独立電源。ネジ固定、粘着、卓上の3通りに対応。
  • 保守性： 5秒に1回のLED点滅による電池切れ報知機能。

施工・設置ガイド

本機はワイヤレス機器のため、設置環境が通信品質に直結します。以下のポイントを遵守して施工してください。

確認項目 この製品での考え方
設置高さ 地面からの反射による干渉を防ぐため、1.2m以上の高さに設置してください。
ノイズ源からの距離 モーターやベルなど、電気ノイズを発する機器からは3m以上離してください。
取付面 金属板への直接取付は避け、電波の伝播を遮らない壁面を選択してください。
ペアリング 設置前に、受信機（またはコンバータ）から1m以内で登録作業を行ってください。

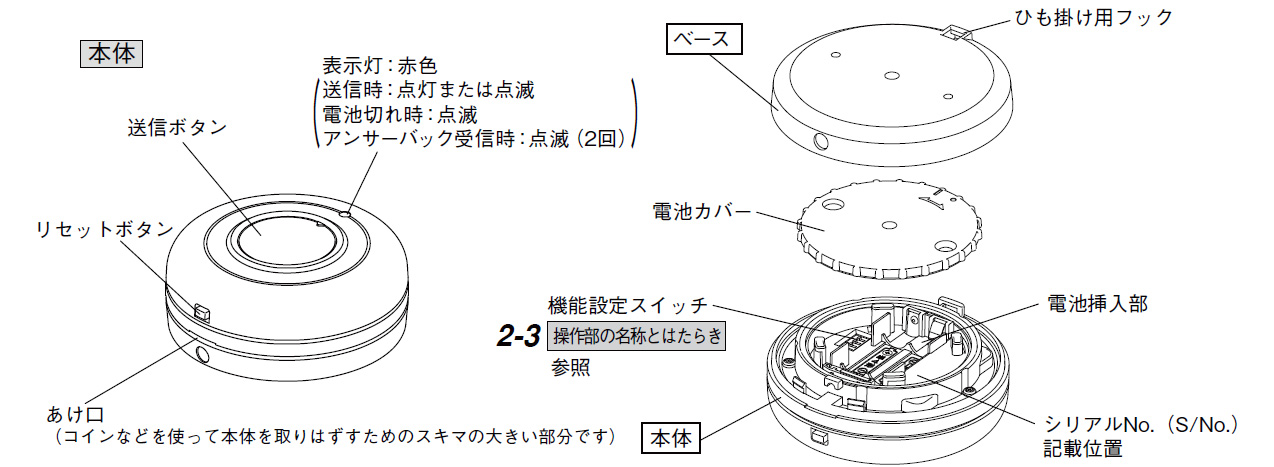

インジケーター（赤色表示灯）の挙動

状態・イベント LEDの挙動 意味
送信時 1回点灯（約1秒） 送信ボタンが押され、電波を発信しました。
アンサーバック受信 2回点滅 受信機に正常に信号が届いたことが確認されました。
警報保持中 連続点滅（1秒周期） 接点モード時、リセットされるまで警報状態を保持しています。
電池切れ報知 約5秒に1回点滅 電池電圧が低下しています。早急に電池を交換してください。

製品仕様

項目 内容
品名 / 品番 押しボタン防水型送信機（LoRa変調方式） / TLX-113
電源 / 電池寿命 単4形アルカリ乾電池LR03×2本（3V） / 約5年（常温時、10回／1日の送信回数）
システム区分 ［長距離型］
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線電力 / アンテナ 10mW以下 / 内蔵型
電波到達距離 約1km（見通し距離）
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
設置場所 / 防水構造 屋外・屋内 / 日常生活防水構造（IP67相当）
質量 約120g（電池含む）
外観材質 樹脂（ホワイト）
付帯機能 タイプ切替（携帯/接点）、周波数切替、モード切替（双方向/単方向）、電池切れ報知、定期送信

FAQ

Q：通信距離はどのくらいですか？ A：屋外の見通し環境で約1kmです。ただし、設置高さが1.2m未満の場合や、壁・障害物がある場合は短くなるため、施工時にテストが必要です。
Q：電池の種類と交換目安を教えてください。 A：単4形アルカリ乾電池を2本使用します。1日10回の送信で約5年が目安です。
Q：雨の中や浴室でも使えますか？ A：はい、IP67相当の防水性能を備えているため、屋外や浴室でも使用可能です。ただし水没や高圧洗浄、熱湯がかかる環境は避けてください。
Q：信号が届いたかどうかを確認する方法はありますか？ A：アンサーバック機能を有効にしていれば、信号が正常に届いた際に本体のLEDが2回点滅してお知らせします。
Q：既存の小電力型受信機（LoRaではないもの）と通信できますか？ A：直接の通信はできません。別売の「LoRa対応コンバータ」を中継させることで、従来のシステムに統合することが可能です。
Q：ボタンを押し間違えた場合、取り消しはできますか？ A：送信機タイプを「接点」にしている場合は、リセットボタンを押すことで復旧信号を送信し、警報状態を解除できます。
Q：定期送信機能とは何ですか？ A：送信機の生存確認のため、自動的に一定間隔で信号を送る機能です。受信機側でこれを監視することで、故障や盗難を早期発見できます。
Q：電池が少なくなるとどうなりますか？ A：本体のLEDが約5秒に1回点滅し、視覚的に知らせます。同時に受信機側にも電池切れ信号を送信します。
Q：表示のシールは選べますか？ A：「非常」と「呼出」の2種類のシールが同梱されていますので、用途に合わせてお選びいただけます。
Q：周波数が混信することはありませんか？ A：4つの周波数チャネルから選択できるため、近隣のシステムとの混信を避けることができます。
