屋外・屋内用パッシブセンサ送信機（LoRa変調方式） [TLX-127W(W)]

屋外・屋内用パッシブセンサ送信機（LoRa変調方式） [TLX-127W(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 屋外用パッシブセンサー LoRaワイヤレス 電池駆動 長距離通信

TLX-127W(W) 屋外・屋内用パッシブセンサ送信機（LoRa変調方式）

LoRa変調方式の採用により、見通し約1kmの圧倒的な通信距離を実現した完全ワイヤレスの屋外用パッシブセンサーです。独自のトリプルミラーとファジー処理技術により、屋外特有の誤動作要因を排除しながら確実な検知を可能にしました。配線工事不要で、高所設置やペット共存環境など、多様な現場に対応します。

  • 型番： TLX-127W(W)
  • 製品名： 屋外・屋内用パッシブセンサ送信機
  • 方式 / カテゴリ： パッシブインフラレッド方式 / 長距離ワイヤレス送信機
  • 主な用途： 外周警戒、資材置場監視、メガソーラーの防犯、吹き抜け・高天井の検知
  • 設置場所： 屋外（IP55相当）または屋内
  • 電源： 専用リチウム電池（電池1本で約3年の長期稼働）

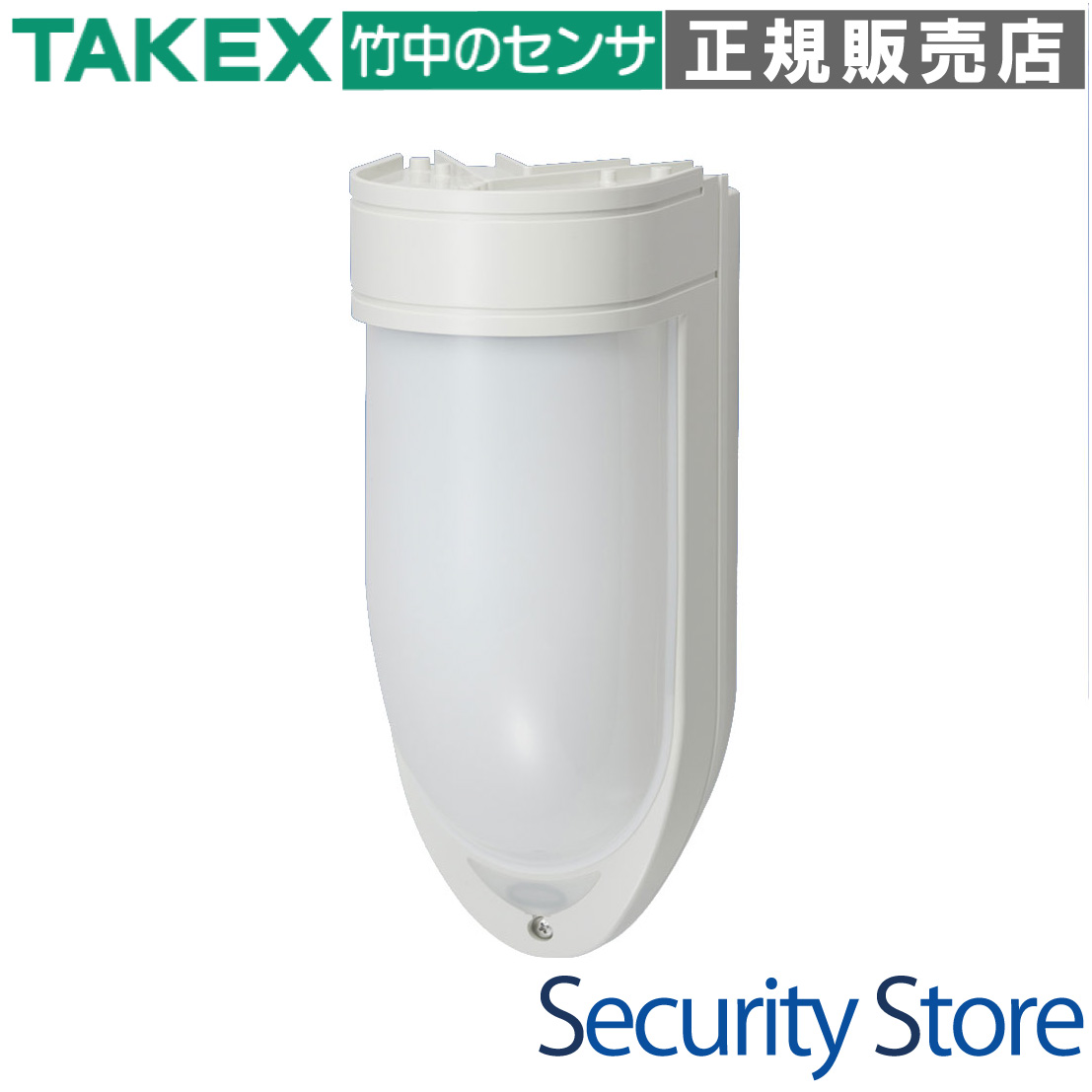

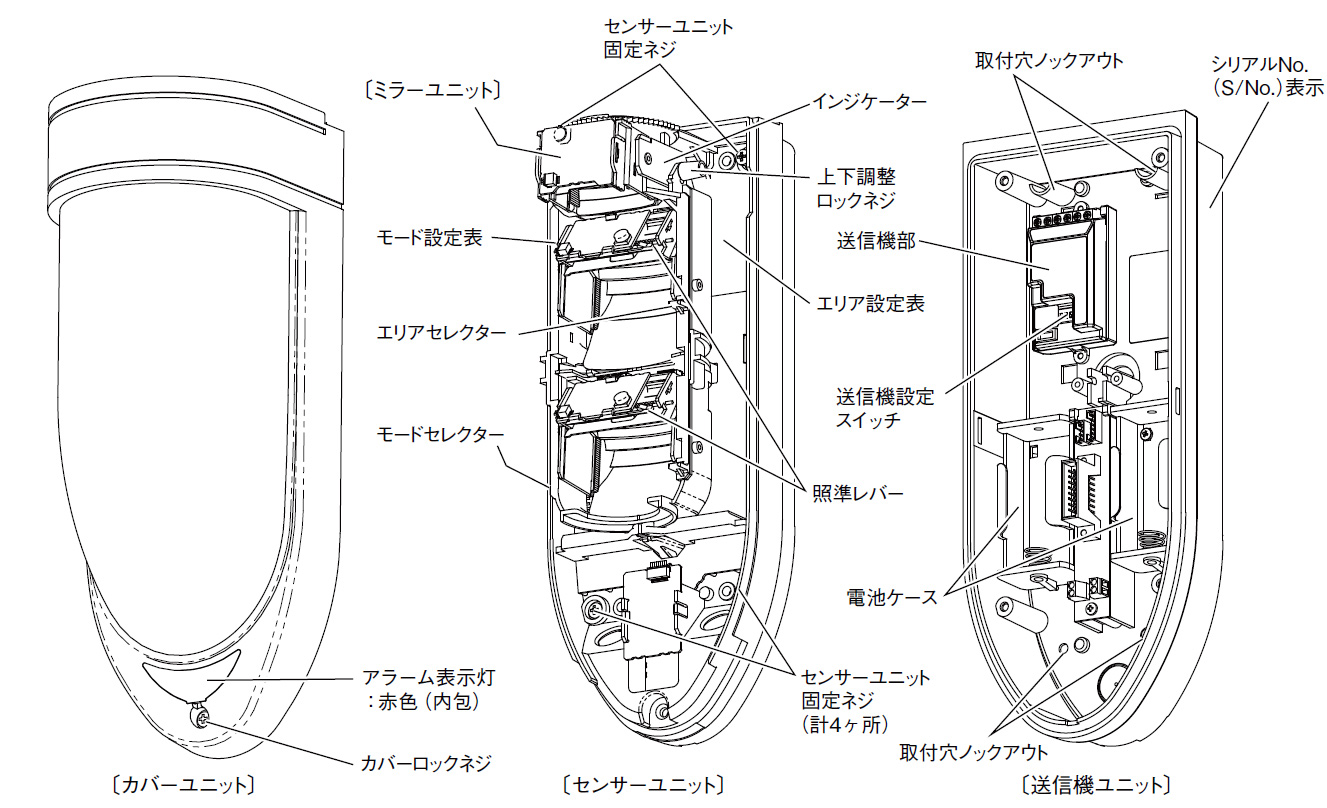

TLX-127W(W) 製品画像

資料ダウンロード

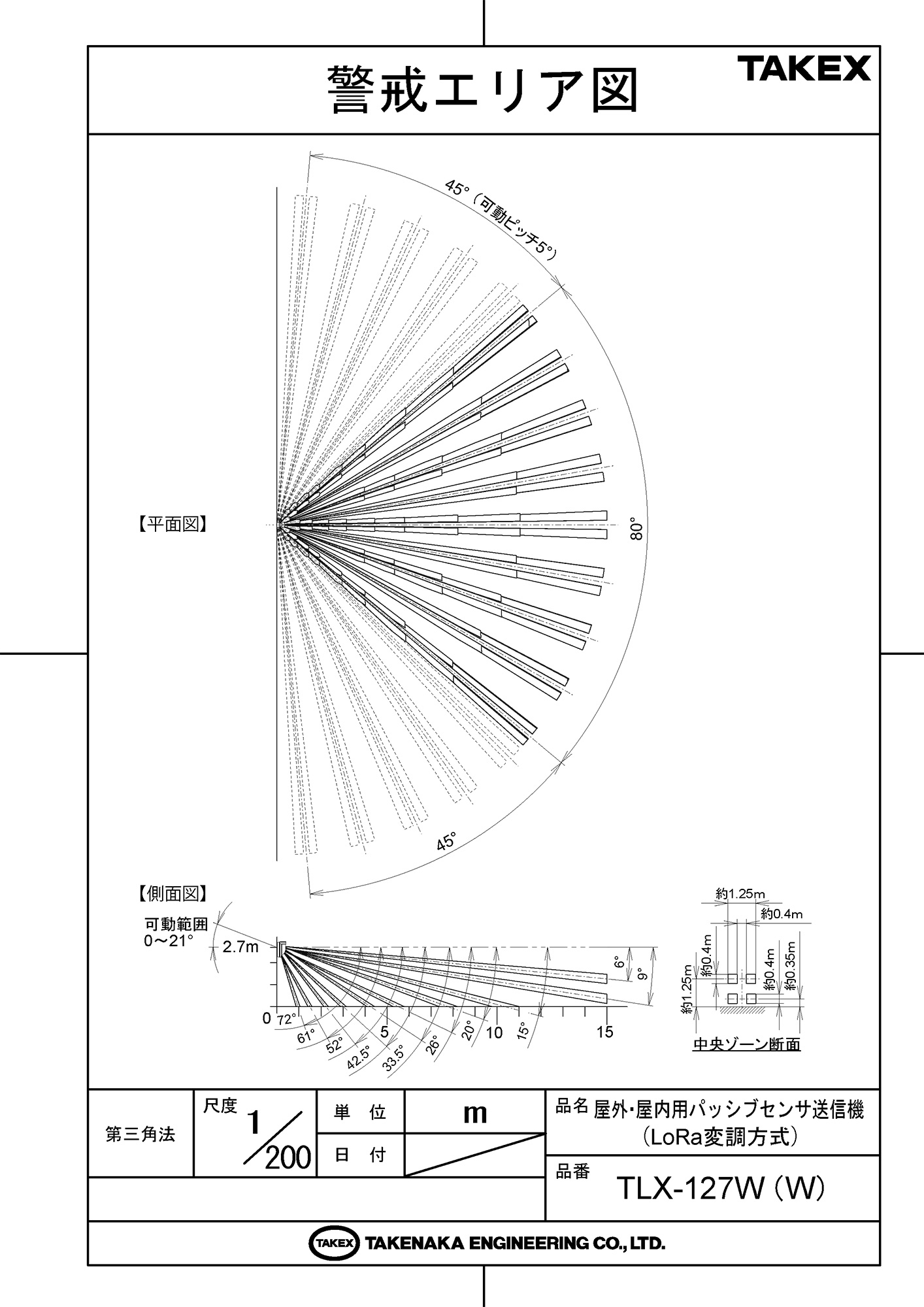

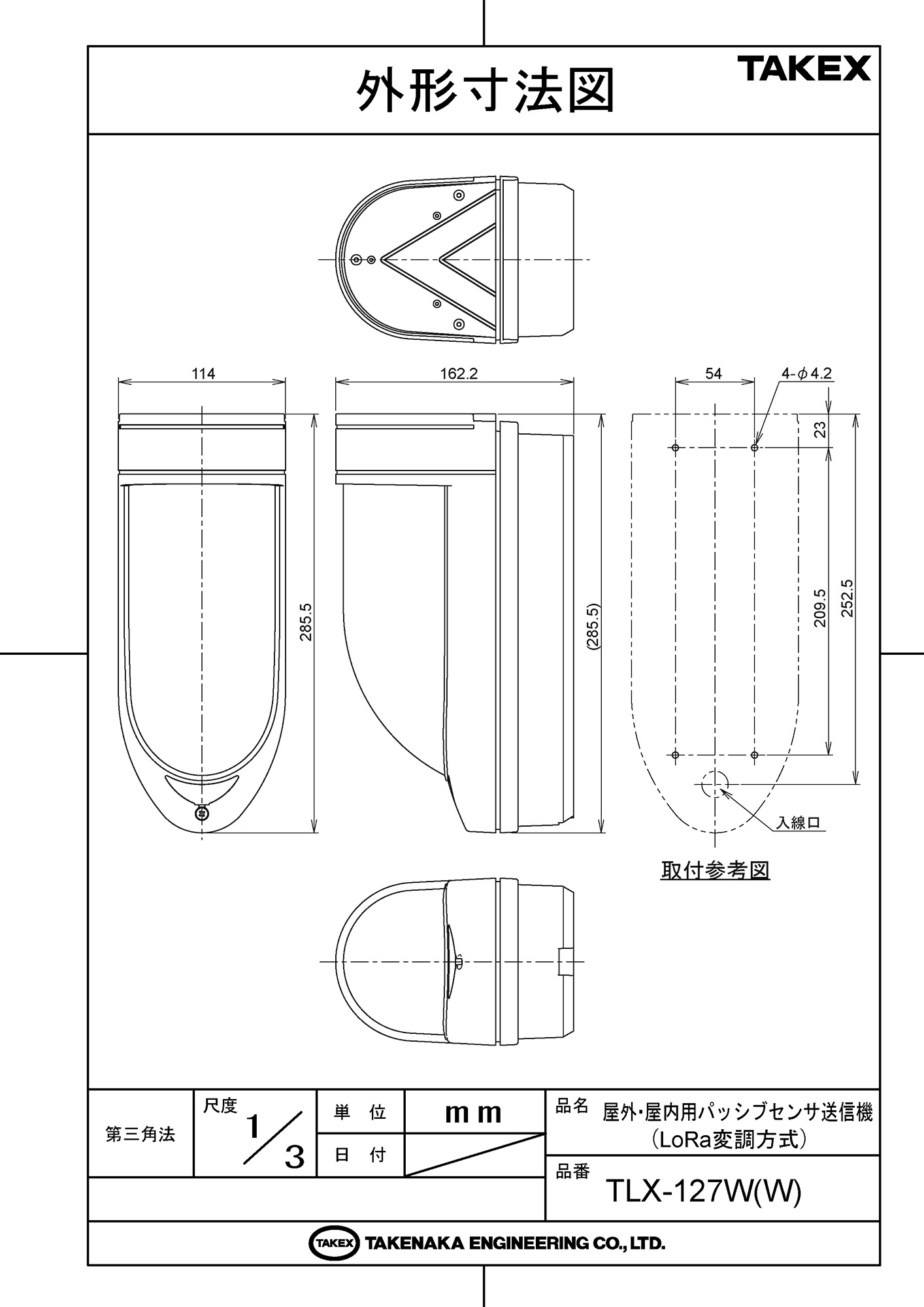

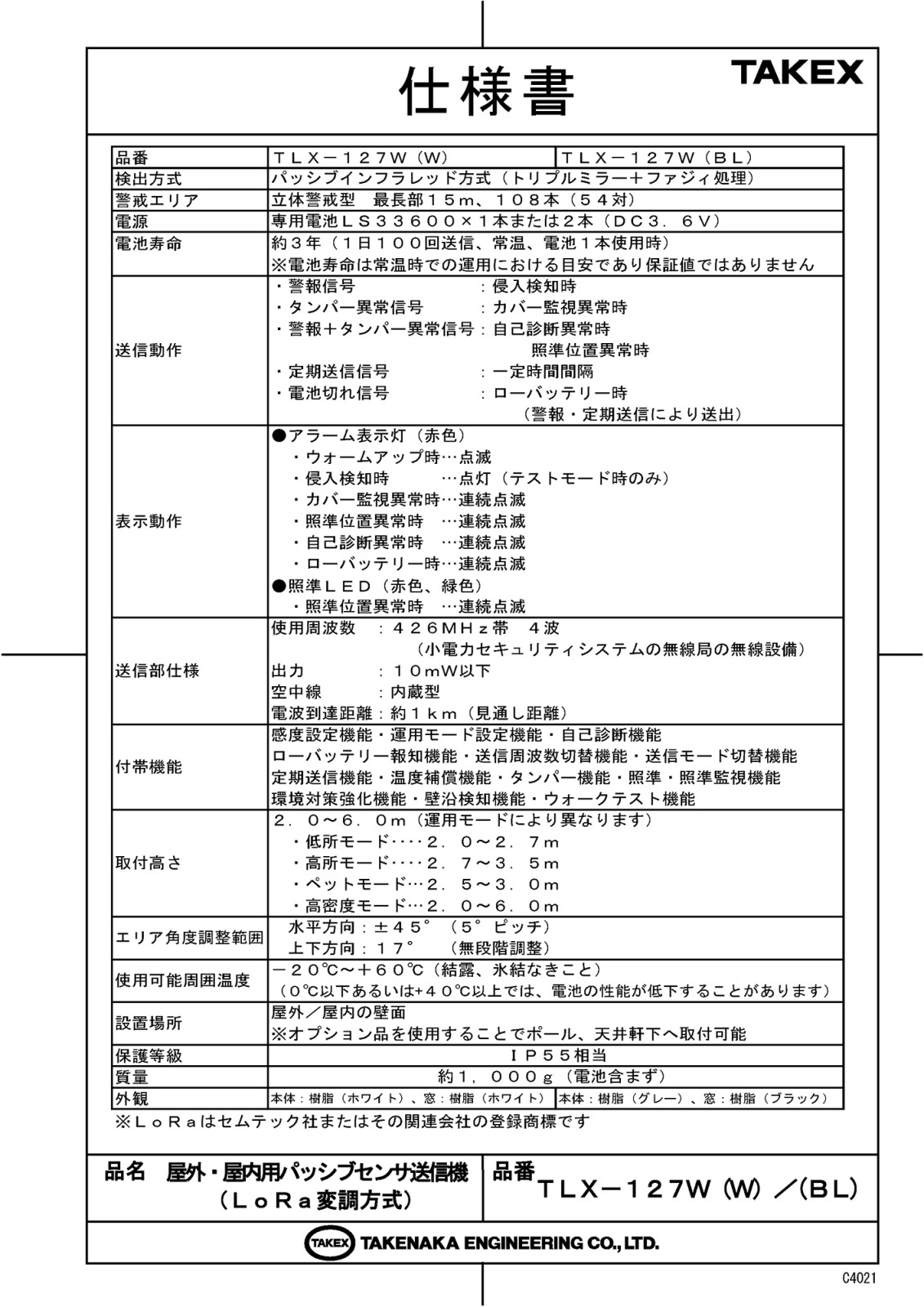

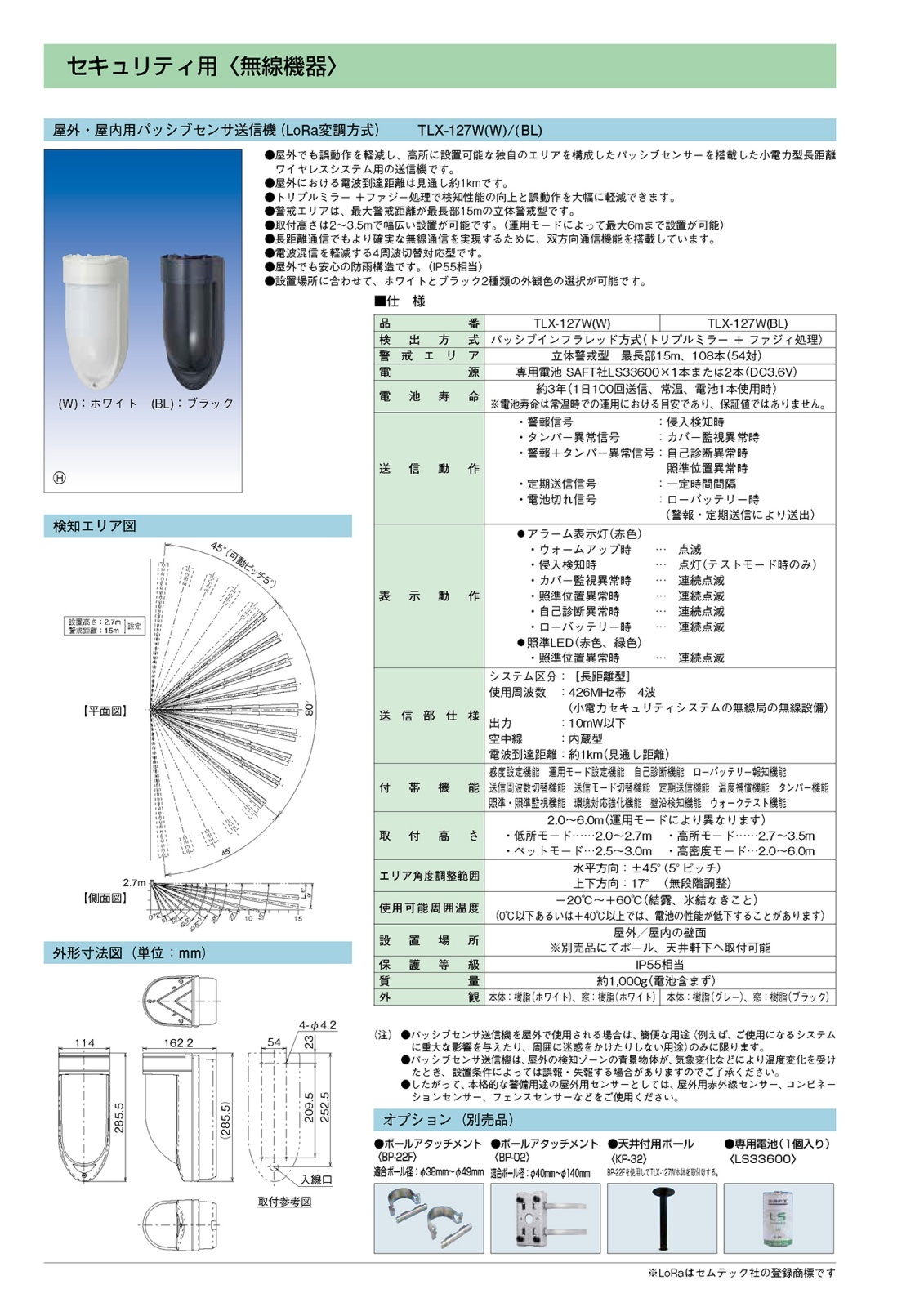

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 配線が困難な広大な屋外敷地の外周警戒
  • 体育館や吹き抜けなど、天井高がある場所での検知
  • 犬や猫などの小動物が徘徊する屋外環境
  • 電源確保が難しく、低コスト・短期間で設置したい現場

導入前に確認したいポイント

  • 見通し1kmを超える場合は中継機（コンバータ）を検討
  • 設置高さに合わせた運用モード設定が必要（2m〜6m）
  • 専用リチウム電池（SAFT社 LS33600）の在庫確認
  • LoRa対応の受信ユニット（コンバータ）とのペアリング

特長

LoRa変調方式による圧倒的な長距離通信

従来の小電力型ワイヤレスシステムとは一線を画す、長距離無線技術「LoRa」を採用。見通し約1kmの通信距離を誇り、広大な工場、資材置場、太陽光発電所などの防犯システムに最適です。障害物に強く、安定した無線ネットワークを構築できます。

トリプルミラー＋ファジィ処理による高精度検知

独自の光学設計であるトリプルミラーと、高度な信号処理アルゴリズム「ファジィ処理」を組み合わせました。屋外での日光の反射や小動物による温度変化など、誤報の原因となる外乱要因をスマートに排除し、人体のみを的確に捉えます。

最大6mの高所設置にも対応する柔軟性

運用モードを切り替えることで、標準的な2mの高さから、最高6mの高さまで設置可能です。これにより、大型倉庫や店舗の吹き抜け、また悪戯されにくい高所への設置など、これまでパッシブセンサーの設置が難しかった環境でも運用が可能になりました。

通信の信頼性を高める双方向通信機能

送信機と受信機の間でアンサーバック（確認応答）を行う双方向通信機能を搭載。信号が届かなかった場合は自動的に最大2回の再送信を行い、確実なアラーム伝達を実現します。また、生存信号（定期送信）により、機器の故障や破壊も常時監視可能です。

完全電池駆動による施工コストの大幅削減

電源工事や信号線の敷設が一切不要な完全独立駆動システムです。専用リチウム電池1本で約3年の稼働が可能。配線にかかる材料費・人件費を劇的に抑え、既存施設への後付けも容易に行えます。

ペット対応モードを搭載

犬や猫などの小動物による誤動作を軽減する専用の「ペットモード」を搭載しています。屋外で動物が通りかかる可能性のある場所でも、無駄な警報を抑えつつ、人の侵入を監視し続けることができます。

4周波切替対応で混信を防止

使用周波数を4つのチャンネルから選択できる「4周波切替機能」を備えています。近隣で同様のシステムが稼働している場合や、同一敷地内で複数の系統を運用する場合でも、電波混信によるトラブルを防ぎます。

過酷な環境に耐えるIP55防雨構造

屋外設置を前提としたIP55相当の防雨構造を採用。雨や埃から精密な電子部品を保護します。また、内部に「環境対応強化機能」や「温度補償機能」を備えており、夏場の高温時でも感度を最適化し、安定した検知性能を維持します。

選定時に評価したい強み

  • 施工性： 配線不要で、取付高さの幅も広く、現場での自由度が極めて高い。
  • 信頼性： 双方向LoRa通信とトリプルミラー技術により、ワイヤレスかつ屋外でも安定運用。
  • 運用性： 電池1本で3年稼働、2本搭載でさらなる長寿命化も可能。メンテナンス頻度を低減。
  • 死活監視： 定期送信機能により、電池切れや通信障害、機器の盗難をいち早く検知。

LED表示・動作状態

ステータス アラーム表示灯（赤） 照準LED（赤/緑） 内容
ウォームアップ中 0.1秒間隔で点滅 消灯 電源投入後、約1分間。この間は送信されません。
侵入検知 約1秒間 点灯 消灯 テストモード時のみ表示。
ローバッテリー 連続点滅（3回反復） 消灯 電池電圧の低下。速やかに交換が必要です。
照準位置異常 連続点滅 連続点滅 照準レバーが戻っていない場合に報知。
自己診断異常 連続点滅（3回反復） 消灯 内部回路の破損や異常を検知。本体交換が必要です。

運用モードと設置高さ

運用モード 推奨取付高さ 最大警戒距離 特徴
低所モード 2.0m 〜 2.7m 15m 標準的な設置。誤動作と検知性能のバランスが最適。
高所モード 2.7m 〜 3.5m 15m やや高い位置からの監視。
ペットモード 2.5m 〜 3.0m 15m（固定） 犬猫などの小動物による誤報を抑制。
高密度モード 2.0m 〜 6.0m 15m 最高6mまでの高所に対応。失報を極限まで低減。

製品仕様

項目 仕様内容
型番 TLX-127W(W) ホワイト / TLX-127W(BL) ブラック
検出方式 パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
警戒エリア 立体警戒型 最長部15m、108本（54対）
使用周波数 426MHz帯 4波（LoRa変調方式）
空中線電力 10mW以下
電波到達距離 約1km（見通し距離）
電源 専用リチウム電池 LS33600 × 1本 または 2本
電池寿命 約3年（1日100回送信、常温、1本使用時）
取付高さ 2.0m 〜 6.0m（モードにより異なる）
角度調整範囲 水平：±45°（5°ピッチ） / 上下：17°（無段階）
使用可能周囲温度 -20℃ 〜 +60℃（結露・氷結なきこと）
保護等級 IP55相当（防雨構造）
質量 約1,000g（電池含まず）
送信モード 双方向（アンサーバック付）/ 単方向 切り替え
付帯機能 感度設定、自己診断、ローバッテリー報知、定期送信、タンパー、ウォークテスト 他

FAQ

Q：LoRa方式とは何ですか？従来のワイヤレスと何が違いますか？ A：長距離通信を得意とする無線方式で、従来の小電力ワイヤレス（約100m）に対し、見通しで約1kmという圧倒的な通信距離と、障害物に対する強い透過性を持っています。
Q：電池は市販のアルカリ電池が使えますか？ A：いいえ、使えません。SAFT社製の専用リチウム電池「LS33600」をご使用ください。
Q：電池寿命はどのくらいですか？ A：1日100回の送信、常温環境下で電池1本につき約3年です。電池は2本まで搭載可能で、その場合はさらに寿命が延びます。
Q：屋外でペット（犬・猫）を飼っていますが、誤報は出ませんか？ A：「ペットモード」に設定することで、小動物による誤報を抑制できます。ただし、設置高さ（2.5m〜3.0m）の厳守が必要です。
Q：設置高さは最大で何メートルまで対応していますか？ A：「高密度モード」を選択することで、最高6.0mの高さまで設置が可能です。
Q：通信が届かない場合はどうすればよいですか？ A：LoRa対応の中継機（コンバータ）を追加設置することで、通信距離をさらに延ばすことができます。
Q：IP55とはどの程度の防水性能ですか？ A：防雨構造となっており、屋外での降雨には耐えられますが、水道ホースなどで直接強い水をかけるような洗浄は避けてください。
Q：定期送信機能とは何のためにありますか？ A：センサーが正常に動作していることを知らせる「生存信号」を送る機能です。機器の盗難や電波遮断があった際に受信機側で異常を検知できます。
Q：感度調整は現場でできますか？ A：はい、内部のDIPスイッチで、4段階（130%、100%、70%、40%）の感度設定が可能です。
Q：冬場の検知性能はどうですか？ A：温度補償機能を搭載しているため、環境温度に合わせて感度を自動調整し、安定した検知性能を発揮します。
