パッシブセンサ送信機 立体警戒 4周波切替対応型(立体警戒) [TXF-105WL(BL)]

パッシブセンサ送信機 立体警戒 4周波切替対応型(立体警戒) [TXF-105WL(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー ワイヤレス送信機 屋内天井用 4周波切替

TXF-105WL(BL) パッシブセンサ送信機 立体警戒 4周波切替対応型

電波の混信を大幅に低減する4周波切替機能を搭載した、プロ仕様のワイヤレスパッシブセンサーです。

天井取付型で空間を立体的に警戒するTXF-105WLは、配線困難な現場や、多数のセンサーを設置する大規模施設において、確実な検知と安定した無線通信を実現します。専用リチウム電池により約8年の長期運用が可能です。

  • 型番： TXF-105WL(BL)
  • カラー： ブラック
  • 警戒エリア： 立体警戒（最大12m）
  • 無線方式： 小電力セキュリティシステム（426MHz帯）
  • 電源： 専用リチウム電池 または 専用ACアダプター

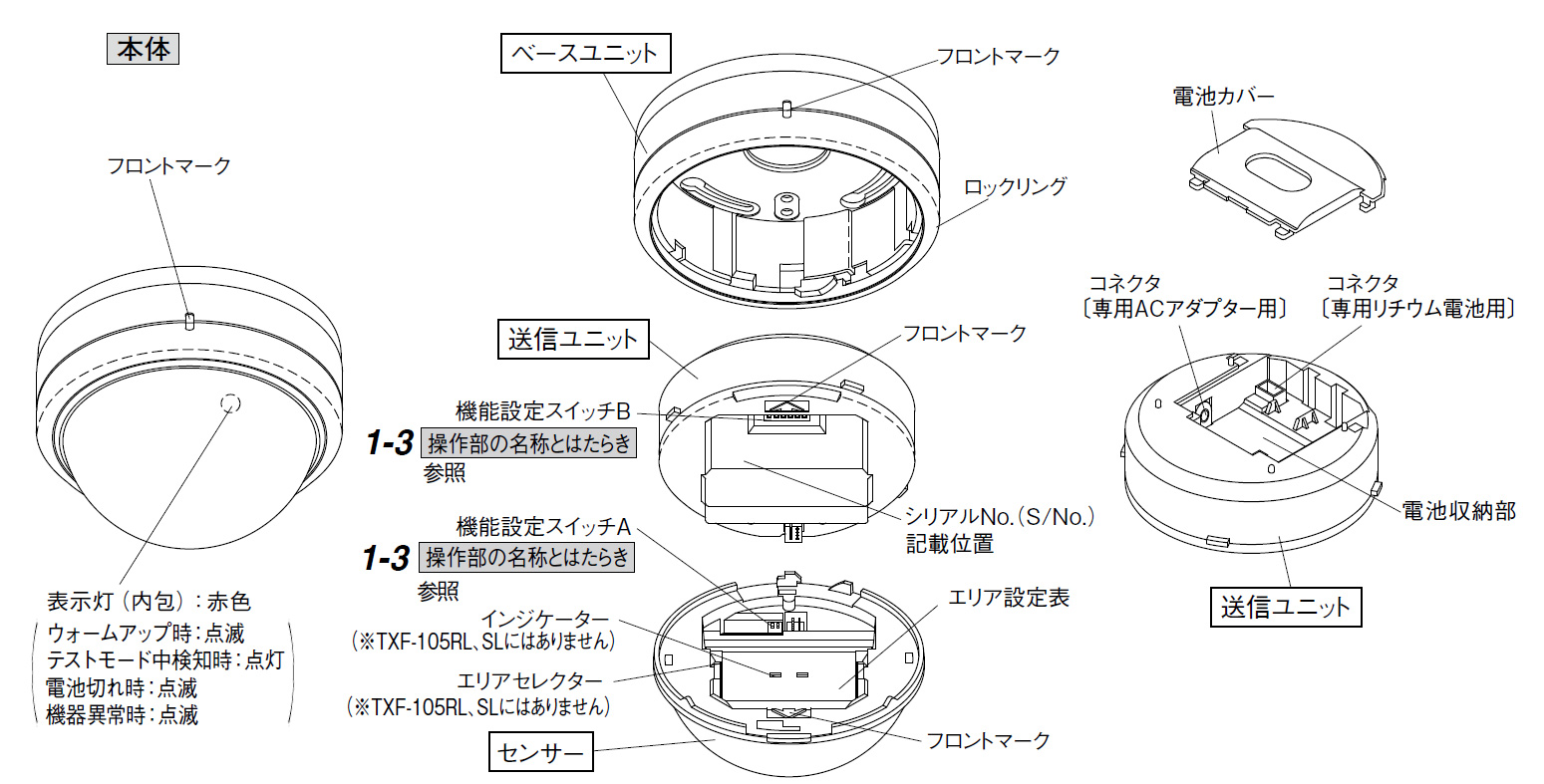

TXF-105WL(BL) 製品画像

資料ダウンロード

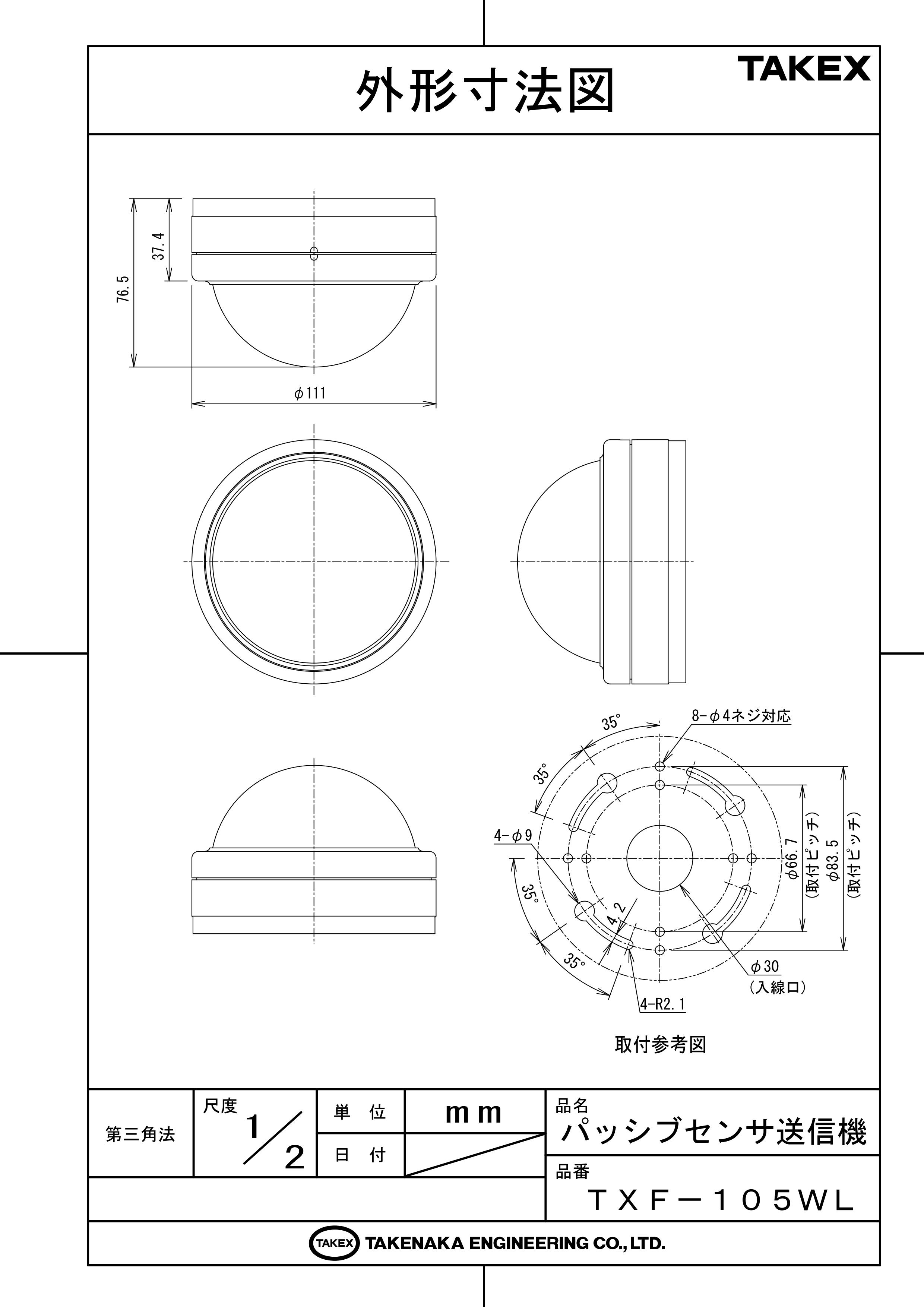

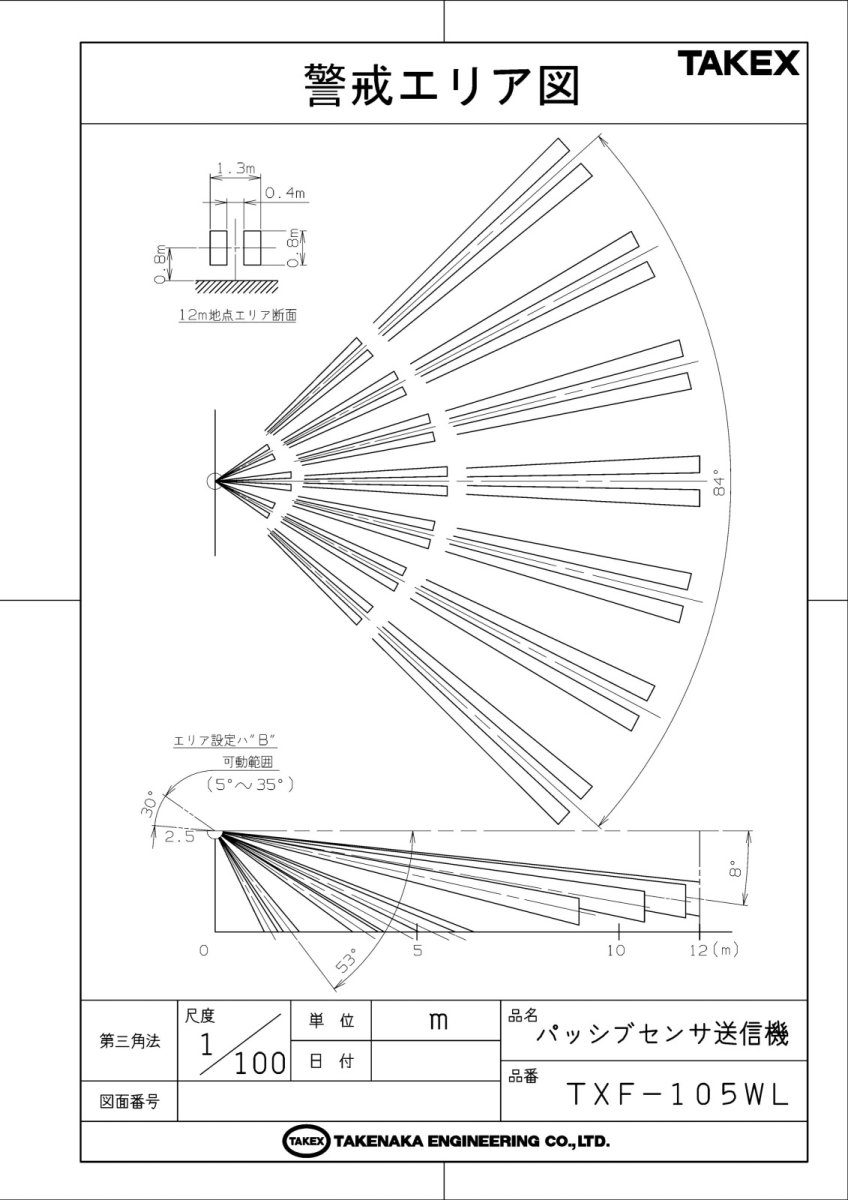

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の室内空間監視
  • 配線が困難な天井面への設置
  • 送信機を多数設置するマルチエリア警戒
  • 電池交換の手間を減らしたい現場

導入前に確認したいポイント

  • 屋内専用です（屋外・水濡れ厳禁）
  • 受信機が4周波切替に対応しているか
  • 天井高と警戒距離の適合性
  • エアコン吹き出し口や直射日光の有無

特長

混信を防ぐ「4周波切替機能」

無線の周波数をF1〜F4の4種類から選択できます。送信機や中継機を多数設置する現場でも、チャンネルを分けることで電波混信による通信エラーのリスクを最小限に抑え、信頼性の高いシステム構築が可能です。

設置環境に最適化する「4段階感度切替」

現場の温度変化や環境ノイズに合わせて、検知感度を60%、80%、100%（標準）、120%の4段階で微調整できます。誤報が発生しやすい環境では感度を下げ、よりシビアな検知が求められる場所では感度を上げるといった運用が可能です。

誤作動を抑制する「カウント回数切替」

人体などの熱源の動きを何回検知した時点で発報するかを1〜4回で設定可能です。空調による急激な温度変化や、僅かな環境変動による誤作動を論理的に排除し、確実な異常検知のみを報知します。

電池消耗を抑える「規制送信機能」

人の往来が激しい場所での運用を想定し、一度送信した後の一定期間（10秒、2分、5分、15分）は次の発報を行わない制限機能を搭載しています。これにより、不要な無線送信をカットし、リチウム電池の寿命を最大限に延ばします。

安心を支える「4つの異常報知」

機器の状態を常にセルフチェックしています。「定期送信」による死活監視に加え、ケースが開けられた際の「タンパー報知」、電圧低下を知らせる「電池切れ報知」、内部回路故障を伝える「機器異常報知」を備え、万が一の際も迅速に状況を把握できます。

約8年の長期運用を支える省電力設計

付属の専用リチウム電池を使用することで、1日100回の送信という高頻度の運用条件下でも、常温環境下で約8年間という圧倒的な電池寿命を実現。メンテナンスコストの低減に大きく貢献します。

施工性を高めるエリア調整機構

センサー裏面のエリアセレクターにより、上下方向に30°の調整が可能。さらにベースユニットのダルマ穴を利用して水平方向に左右25°まで回転させることができるため、設置後でも警戒エリアの微調整がスムーズに行えます。

選定時に評価したい強み

  • 高い信頼性： 4周波切替により大規模現場でも安定した通信を維持。
  • メンテナンス性： 約8年の電池寿命により、運用開始後の手間を大幅に削減。
  • 柔軟な設定： 感度やカウント回数など、現場ごとに最適なカスタマイズが可能。
  • 自己診断機能： 故障や電池切れ、いたずらを見逃さない充実の監視機能。

動作状態の確認（LED表示）

表示内容 動作状態
1秒に1回点滅 ウォームアップ中（電源投入後 約1分間）
検知と連動して点灯 テストモード中（ウォームアップ完了後 約5分間）
5秒に1回点滅 電池切れ、または機器異常（要点検）
消灯（検知時） 通常運用モード（電池消耗を防ぐための仕様です）

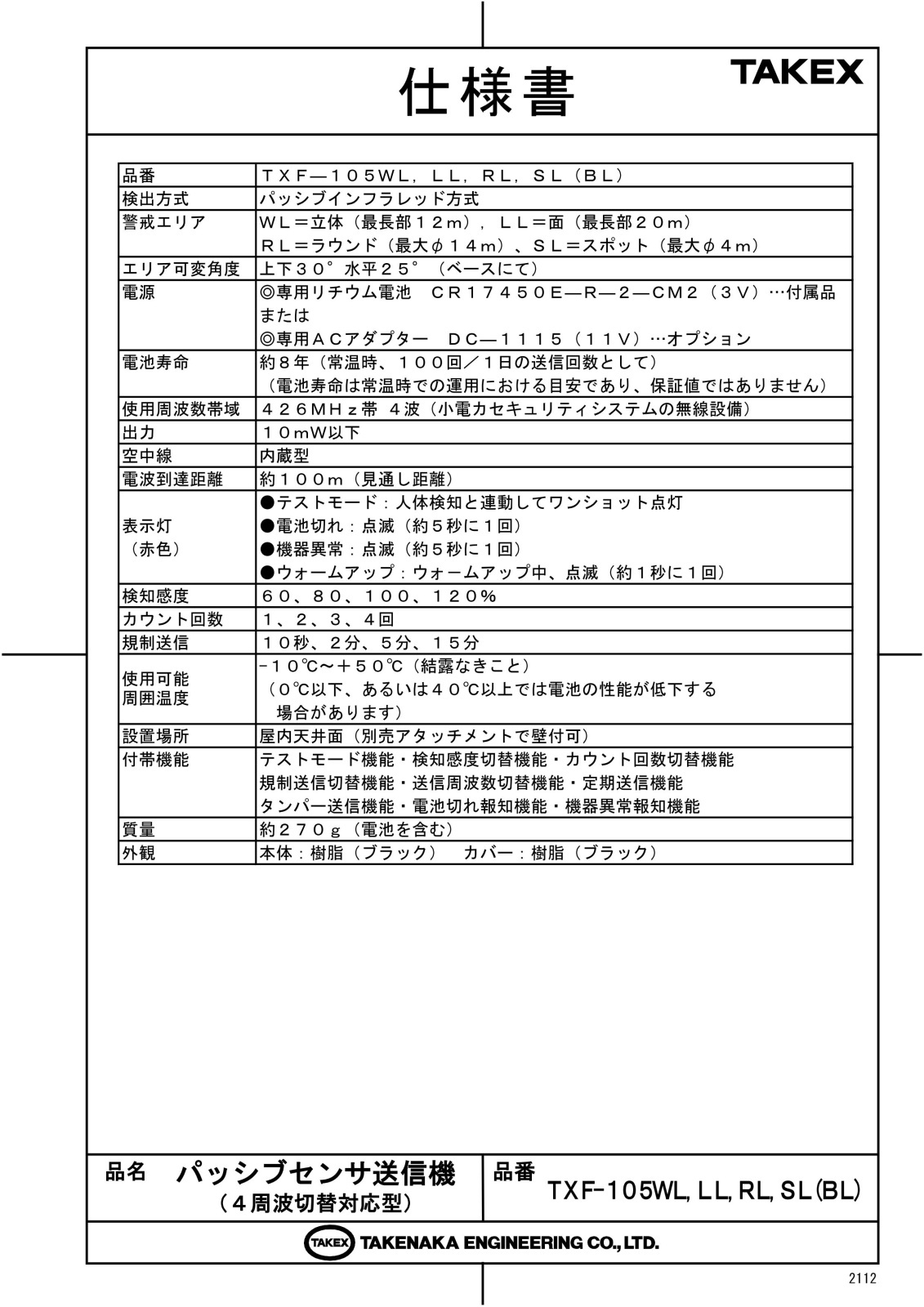

製品仕様

項目 内容
品番 TXF-105WL(BL)
検出方式 パッシブインフラレッド方式
警戒エリア 立体警戒（最長部12m）
エリア可変角度 上下 30° 水平 25°（ベースにて）
電源 専用リチウム電池 CR17450E-R-2-CM2 (3V) …付属品
または 専用ACアダプター DC-1115 (11V) …オプション
電池寿命 約8年（常温時、100回／1日の送信回数として）
使用周波数帯域 426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力 / 空中線 10mW以下 / 内蔵型
電波到達距離 約100m（見通し距離）
表示灯（赤色） テストモード：人体検知連動点灯
電池切れ・機器異常：約5秒に1回点滅
ウォームアップ：約1秒に1回点滅
検知感度 60 / 80 / 100 / 120 ％
カウント回数 1 / 2 / 3 / 4 回
規制送信 10秒 / 2分 / 5分 / 15分
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
設置場所 屋内天井面（別売アタッチメントで壁付可）
付帯機能 テストモード・感度切替・カウント切替・規制送信切替・送信周波数切替・定期送信・タンパー送信・電池切れ報知・機器異常報知
質量 約270g（電池を含む）
外観 本体・カバー：樹脂（ブラック）

FAQ

Q：電池寿命はどれくらいですか？ A：付属の専用リチウム電池を使用し、1日100回送信の条件下で約8年間です。ただし、使用環境温度や送信回数により前後します。
Q：市販のアルカリ電池は使用できますか？ A：使用できません。専用リチウム電池（CR17450E-R-2-CM2）または専用ACアダプター（DC-1115）をご使用ください。
Q：屋外でも使用可能ですか？ A：いいえ、屋内専用モデルです。水のかかる場所や湿気の多い場所への設置も避けてください。
Q：検知した時にLEDが光りませんが故障ですか？ A：通常モードでは電池消耗を抑えるためLEDは点灯しません。設置後5分間のテストモード中、またはウォームアップ中のみ点灯・点滅します。
Q：4周波切替はどのような時に使いますか？ A：近接した場所に複数の送信機や中継機を設置する場合、電波の混信を防ぐために異なるチャンネル（F1〜F4）に設定します。
Q：ペットがいても大丈夫ですか？ A：パッシブセンサーは温度変化を検知するため、犬や猫などのペットの動きにも反応してしまいます。ペットが侵入しないエリアへ設置してください。
Q：ACアダプターと電池を併用できますか？ A：併用は絶対にしないでください。電池の破裂や発熱、液漏れの原因となり非常に危険です。
Q：電波はどのくらい届きますか？ A：見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや断熱材）により大幅に短くなる場合があります。
Q：カウント回数設定とは何ですか？ A：設定した回数分、検知エリア内で動きを確認してから信号を送信する機能です。1回で即発報するか、慎重に判断するかを選択でき、誤報対策に有効です。
Q：取り付けた後に向きを変えられますか？ A：はい、ベース部分で水平方向に左右25°、センサー内部の設定で上下方向に30°の範囲で微調整が可能です。
