パッシブセンサ送信機 立体警戒 4周波切替対応型対応型 [TXF-105WL]

パッシブセンサ送信機 立体警戒 4周波切替対応型対応型 [TXF-105WL]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスセキュリティ パッシブセンサー 屋内天井取付 4周波切替対応

TXF-105WL パッシブセンサ送信機 立体警戒 4周波切替対応型

TXF-105WLは、広範囲を立体的に警戒できる天井取付型の無線式パッシブセンサーです。4周波切替機能を搭載し、電波混信のリスクを最小限に抑えながら、高度な小電力セキュリティシステムを構築可能です。

  • 型番： TXF-105WL
  • 警戒エリア： 立体警戒（最大12m・17対）
  • 通信方式： 426MHz帯 小電力セキュリティ（4周波切替可）
  • 電源： 専用リチウム電池（付属）または専用ACアダプター（別売）
  • 電池寿命： 約8年（常温、1日100回送信時）
  • 設置場所： 屋内天井面

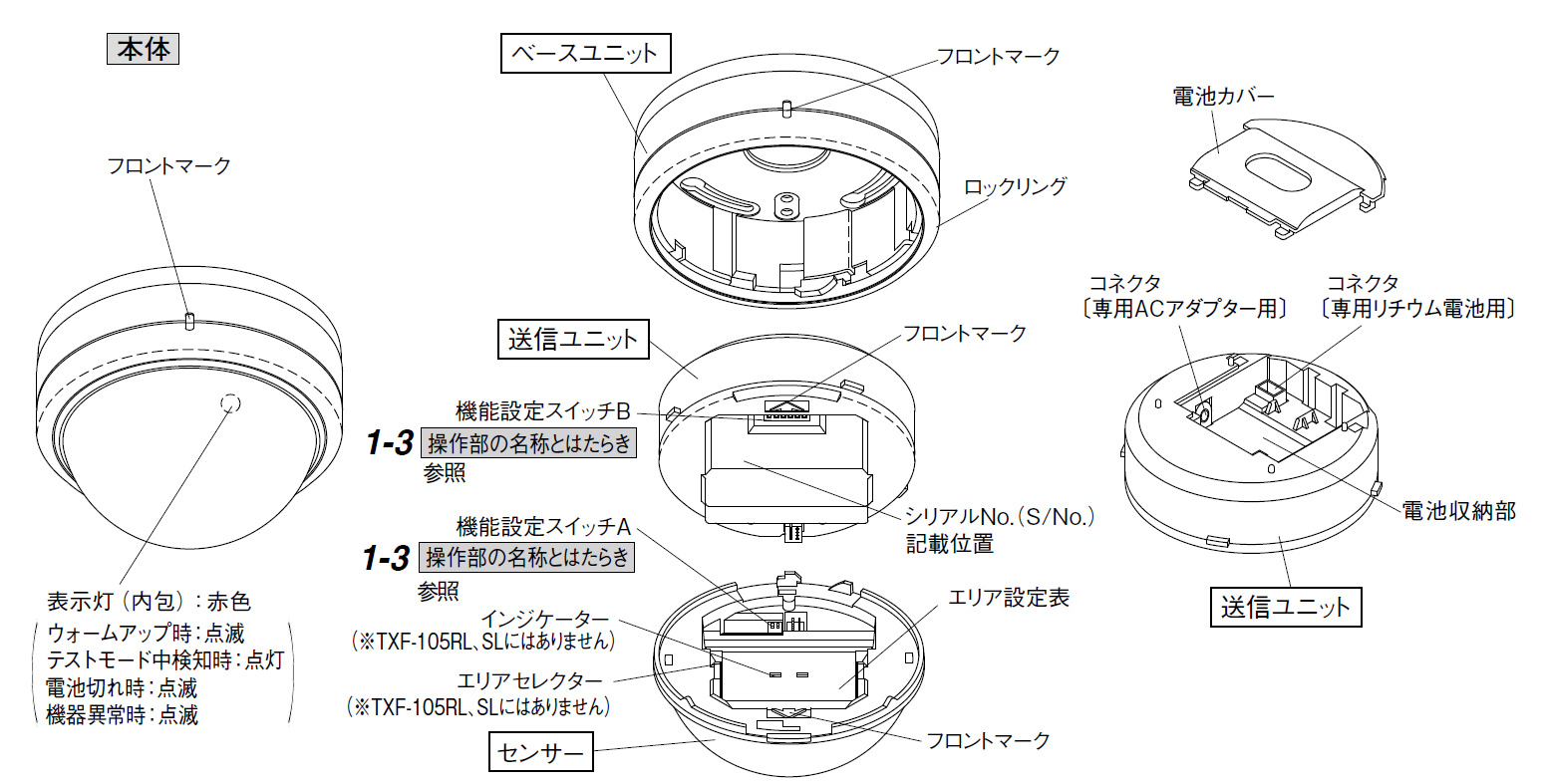

TXF-105WL パッシブセンサ送信機 製品外観

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 一般的なオフィスや店舗の室内監視
  • 配線が困難な既設建築物への防犯導入
  • 高い信頼性が求められる法人向けセキュリティ
  • センサーを多数設置する大規模施設

導入前に確認したいポイント

  • 天井取付専用です（壁付には別売アタッチメントが必要）
  • アルカリ電池は使用できません（専用リチウム電池必須）
  • ガラス越しの人体検知はできません
  • 受信機側が4周波対応か確認（非対応ならF1固定運用）

特長

4周波切替対応による安定通信

送信周波数をF1〜F4の4種類から選択して設定できます。同一エリア内に複数のセンサーや中継機を設置する場合でも、周波数を分けることで電波混信を劇的に軽減し、信頼性の高い通信環境を維持します。

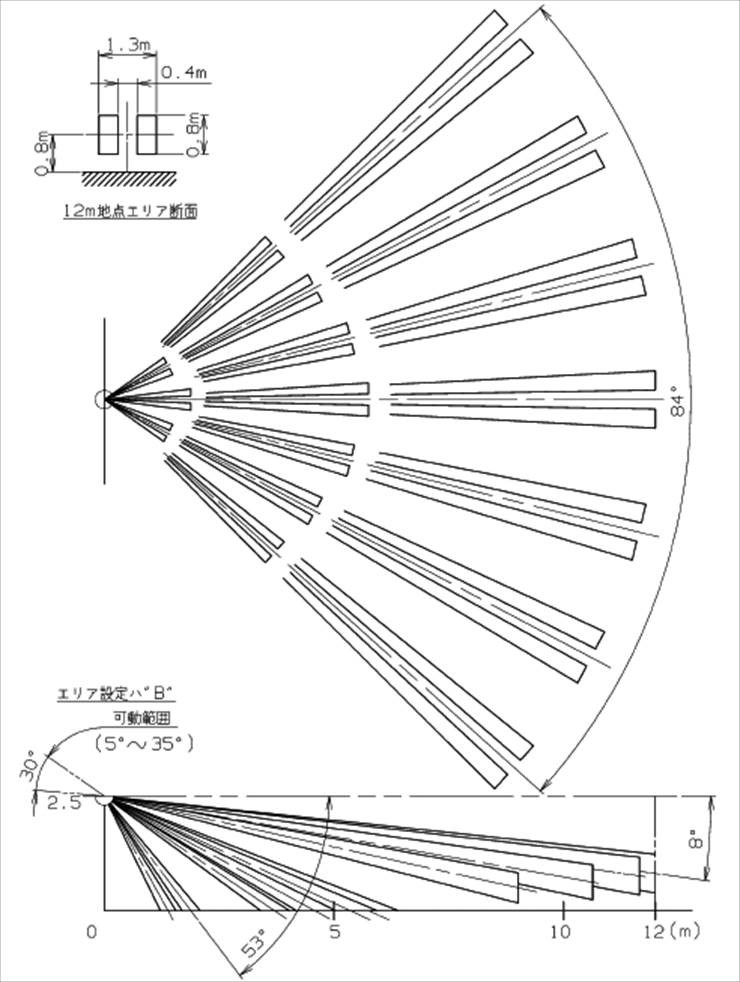

最大12mの広範囲「立体警戒」

室内の空間全体を17対の検知ゾーンで立体的に監視します。最大12mの検知距離を持ち、一般的な事務室や店舗スペースにおいて死角の少ない警戒網を構築するのに最適です。

約8年間の長期電池寿命

付属の専用高容量リチウム電池を使用することで、1日100回の送信という高頻度な運用条件下でも約8年間の電池寿命を実現。メンテナンスコストと交換の手間を大幅に削減します。

4段階の検知感度・カウント回数設定

設置環境に合わせて検知感度を60%〜120%の4段階で、カウント回数を1〜4回で調整可能です。空調の急激な温度変化や小動物などの影響を受けやすい環境でも、誤報を抑えた最適な設定が行えます。

電池消耗を抑える規制送信機能

人の往来が激しい日中の時間帯などに、一度送信した後の再送信を制限する「規制送信時間」を10秒、2分、5分、15分から選択できます。無駄な電波送信を抑えることで、さらなる電池寿命の安定化を図ります。

安心を支える4つの異常報知

定期送信（生存確認）、タンパー（いたずら検知）、電池切れ、機器内部異常の4項目を常に監視。異常が発生した際は即座に受信機へ信号を送るため、システムの不具合を見逃しません。

選定時に評価したい強み

  • 混信対策： 4周波切替で大規模な無線システム構築にも柔軟に対応可能。
  • 低コスト運用： 約8年の超ロングライフ設計によりランニングコストを最小化。
  • 施工性： 天井ベース固定後に本体を「パチン」とはめるだけの簡単装着設計。
  • 調整自由度： エリアセレクターで上下30度、ベースで左右25度の微調整が可能。

施工・設置ガイド

パッシブセンサーは遠赤外線の変化を捉える性質上、設置場所の選定が重要です。太陽光が直接当たる場所や、エアコンの吹き出し口付近など急激な温度変化がある場所は避けてください。また、エリア内にカーテンや観葉植物などの動くものがないことを確認してください。

確認項目 TXF-105WL での仕様・考え方
ウォームアップ時間 電池投入後 約1分間。この間は表示灯が点滅し、検知動作は行いません。
テストモード ウォームアップ終了後、自動で5分間のテストモードに入ります。歩行テストが可能です。
受信機への登録 電池接続による発報登録、またはシリアルナンバー手入力による登録が可能です。
取付高さ 標準的な天井高（2m〜4m程度）に対応。エリアセレクターで距離を調整します。

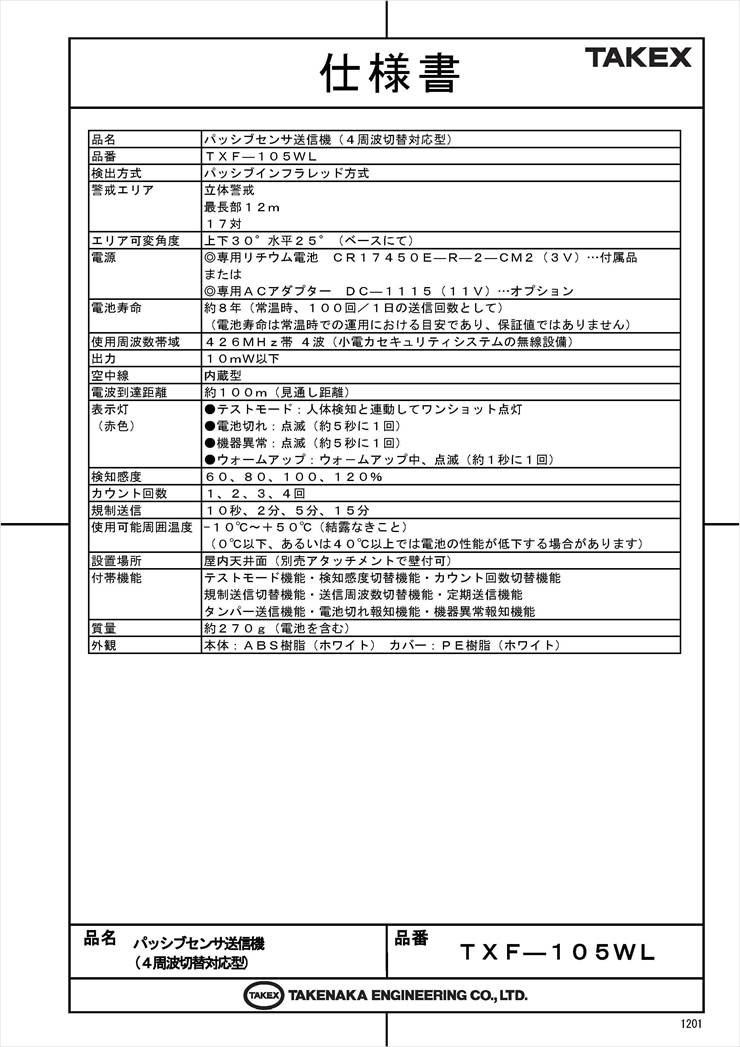

製品仕様

項目名 仕様内容
品名パッシブセンサ送信機（4周波切替対応型）
品番TXF-105WL
検出方式パッシブインフラレッド方式
警戒エリア立体警戒
最長部12m
17対
エリア可変角度上下 30° 水平 25°（ベースにて）
電源◎専用リチウム電池 CR17450E-R-2-CM2（3V）…付属品
または
◎専用ACアダプター DC-1115（11V）…オプション
電池寿命約8年（常温時、100回／1日の送信回数として）
※保証値ではありません
使用周波数帯域426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力10mW以下
空中線内蔵型
電波到達距離約100m（見通し距離）
表示灯（赤色）●テストモード：検知連動点灯
●電池切れ：約5秒に1回点滅
●機器異常：約5秒に1回点滅
●ウォームアップ：約1秒に1回点滅
検知感度60、80、100、120％
カウント回数1、2、3、4回
規制送信10秒、2分、5分、15分
使用可能周囲温度-10℃ 〜 +50℃（結露なきこと）
設置場所屋内天井面（別売アタッチメントで壁付可）
付帯機能テストモード・検知感度切替・カウント回数切替・規制送信切替・送信周波数切替・定期送信・タンパー送信・電池切れ報知・機器異常報知
質量約270g（電池を含む）
外観樹脂（ホワイト）

FAQ

Q：アルカリ電池は使用できますか？ A：いいえ、使用できません。必ず付属の専用リチウム電池（CR17450E-R-2-CM2）を使用してください。
Q：屋外に設置することはできますか？ A：本製品は屋内専用です。雨や水のかかる場所、多湿な場所には設置しないでください。
Q：ガラス越しに外を警戒することは可能ですか？ A：パッシブセンサーは遠赤外線を検知するため、ガラスなどの遮蔽物は透過できません。遮蔽物の奥は検知エリア外となります。
Q：4周波切替とは何のためにありますか？ A：近接して複数の送信機を設置する場合に、チャンネルを分けることで電波の衝突（混信）を避けるために使用します。
Q：電池が切れた場合、どのようになりますか？ A：本体の表示灯が約5秒に1回点滅し、同時に関連する受信機へ「電池切れ信号」を送信して知らせます。
Q：ペットがいても大丈夫ですか？ A：犬や猫などのペットが検知エリア内を移動すると、誤報の原因となります。設置場所やエリア調整でペットが通らないようにするか、カウント回数を増やすなどの対策を検討してください。
Q：登録作業はどのように行いますか？ A：受信機を登録モードにし、送信機に電池を接続するだけで自動的に信号が送られ、登録が完了します。
Q：定期送信機能とは何ですか？ A：機器の故障や電波環境の悪化、盗難などを確認するため、一定時間おきに正常信号を自動送信する機能です。
Q：ACアダプターは使えますか？ A：はい、オプションの専用ACアダプター「DC-1115」が使用可能です。ただし、電池との併用は絶対にしないでください。
Q：設置後に動作を確認するには？ A：電源投入後の5分間はテストモードとなります。この間にエリア内を実際に歩いてみて、LEDの点灯と受信機の鳴動を確認してください。
