ホストユニット [EM-1500]

ホストユニット [EM-1500]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） セキュリティコントローラ 非接触ICカード 屋内用 履歴管理機能付

EM-1500 ホストユニット

非接触ICカードによる警戒/解除操作と、最大1,500件の詳細な履歴管理を実現するセキュリティシステムの基幹ユニットです。

セキュリティコントローラと連携し、「いつ」「誰が」操作したかを正確に記録。内部犯行の抑止や厳格な入退室管理を求めるオフィス、店舗、施設等のセキュリティ強化に最適です。

  • 型番： EM-1500
  • 製品名： ホストユニット
  • 方式： 非接触ICカード方式 (ISO/IEC 15693準拠)
  • 主な用途： セキュリティシステムの警戒/解除制御、操作履歴の記録・管理
  • 最大接続： ユーザーカード1,000枚、増設リーダーRU-1008を最大8台まで
  • 電源： DC 10V 〜 28V (極性あり)

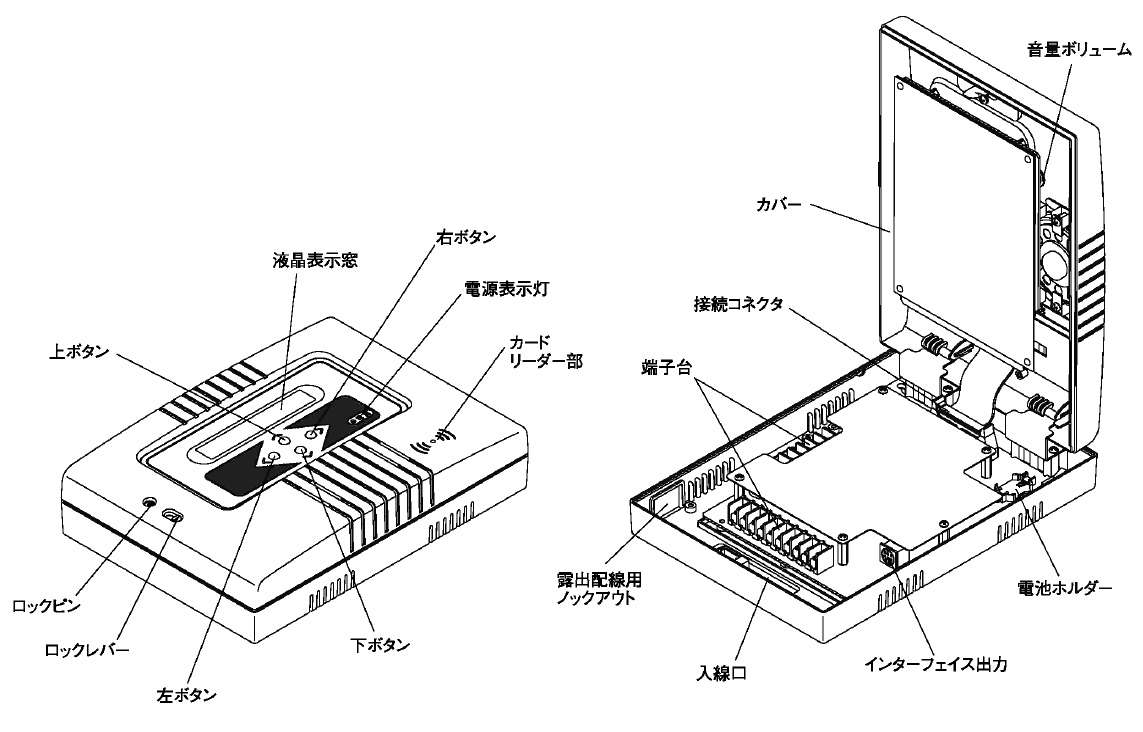

EM-1500 ホストユニット 製品画像

資料ダウンロード

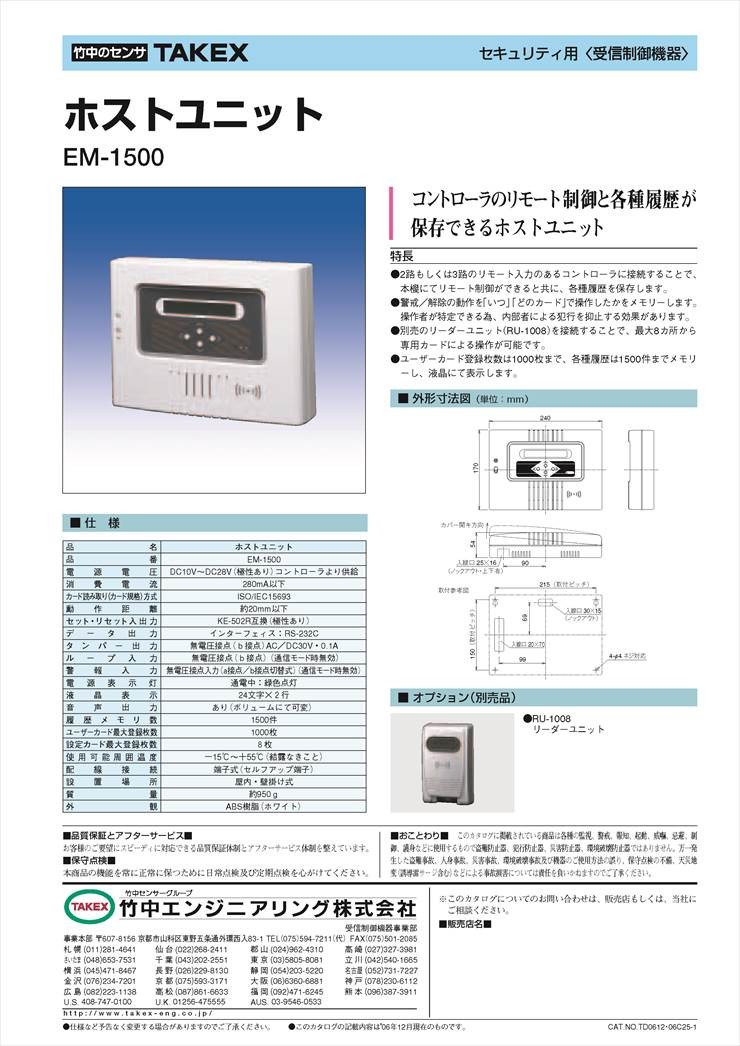

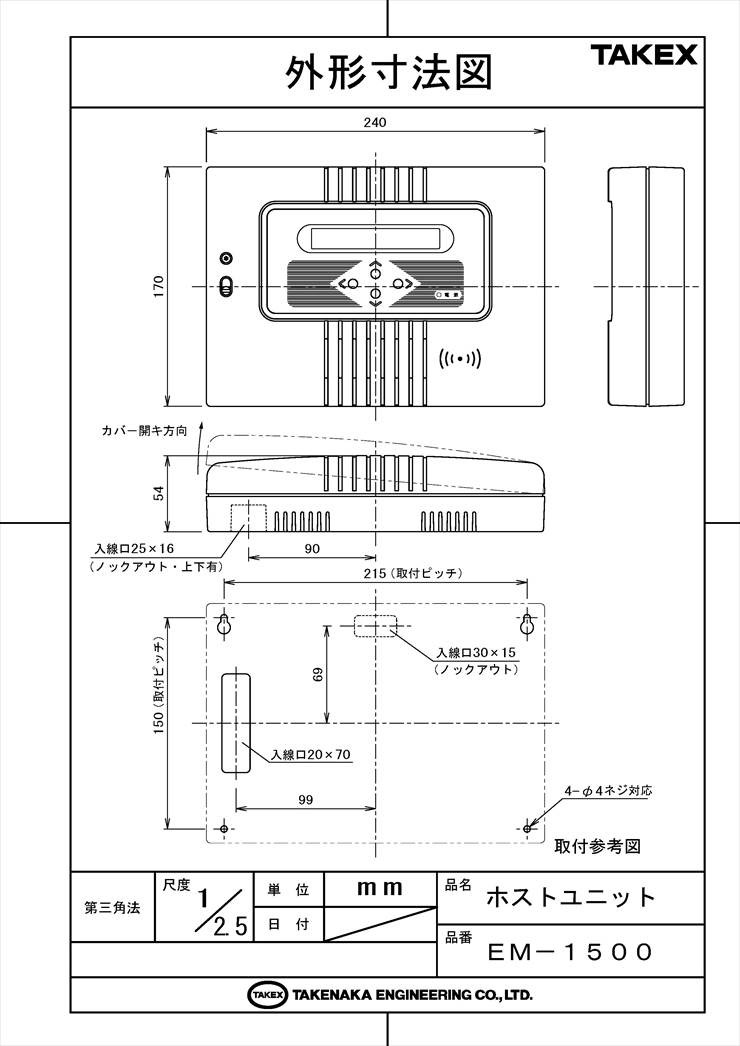

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の警戒/解除管理
  • 「いつ誰が操作したか」の証跡管理
  • 内部不正・犯行の抑止対策
  • 複数箇所（最大8門）からの集中管理
  • 非接触操作による衛生的・利便性の向上

導入前に確認したいポイント

  • 接続するコントローラの型番（C-600/C-500等）
  • 必要なユーザーカードの枚数（1,000枚まで）
  • 増設リーダー（RU-1008）の設置箇所の数
  • 履歴の出力方法（プリンタ/PC接続の要否）
  • 配線距離（コントローラ間100m以内）

特長

高度な個体識別と1,500件の履歴保存

専用の非接触ICカードを使用して警備/解除の動作を「いつ」「どのカードで」操作したかを確実にメモリーします。1,500件の履歴を保存できるため、万が一の事態が発生した際も、操作者の特定が容易となり、内部者による不正行為への強い抑止力となります。

最大8カ所からのマルチポイント制御

別売のリーダーユニット「RU-1008」を接続することで、1台のホストに対し最大8カ所からの操作が可能です。建物の複数の出入口から警戒/解除操作を行う大規模なシステム構築にも柔軟に対応します。

多彩なコントローラとの高い互換性

TAKEX製のC-603-2、C-606-2、C-608RXなどの現行機種から、旧来のC-500シリーズまで幅広く接続可能。2路式または3路式のリモート入力設定をメニューから切り替えることができ、既設システムのアップグレードにも最適です。

大容量1,000枚のユーザーカード登録

最大1,000枚までのユーザーカードを個別に登録・管理できます。各カードには個別の登録番号(000-999)が割り当てられるため、従業員の入れ替わりに応じた特定カードのみの抹消や追加登録もスムーズに行えます。

視認性の高いLCDと音声ガイダンス機能

24文字×2行の液晶表示窓を搭載。操作状況や履歴の閲覧、各種設定メニューが日本語で分かりやすく表示されます。さらに音声出力機能も備えており、操作の確認を音でもサポートするため、誤操作の防止に役立ちます。

非接触ICカード技術（ISO/IEC 15693準拠）

非接触型のICカード技術を採用しているため、カードを本体に近づけるだけで検知可能（動作距離約20mm以下）。摩耗や接触不良の心配がなく、長期間にわたって安定した運用を継続できます。

堅牢なバックアップと安全性

不揮発性メモリーの採用により、停電時でも設定値や登録カード情報は保持されます。また、内蔵の時計用リチウム電池により時刻情報もバックアップ。カバー開閉を検知するタンパー（機器異常出力）も備えており、物理的な破壊やいたずらへの対策も万全です。

選定時に評価したい強み

  • 抜群の管理能力： 1,500件の履歴と1,000枚の登録数はクラス最高水準。
  • システム拡張性： RU-1008を最大8台増設でき、施設の成長に合わせた拡張が可能。
  • 確実な証跡管理： RS-232Cポートからの履歴出力に対応し、紙ベースやデジタルでの保存が可能。
  • 施工の信頼性： セルフアップ端子と丁寧なメニュー階層により、現場での設定ミスを低減。

施工・設置ガイド

プロフェッショナルな施工と安定運用のために、以下のガイドラインを遵守してください。

確認項目 この製品での考え方
配線ケーブルの種類 シールド付ツイストペア線（CPEV-S 0.9-2P等）を推奨。ノイズ耐性を確保します。
最大配線距離 ホスト〜コントローラ間は100m以内。ホスト〜最終リーダー間は1,000m以内としてください。
電源容量の確保 消費電流は280mA以下です。コントローラからの供給容量に余裕があるか確認してください。
リーダー登録設定 増設リーダー（RU-1008）を接続した際は、必ずメニュー10にて「リーダー登録」を実行してください。

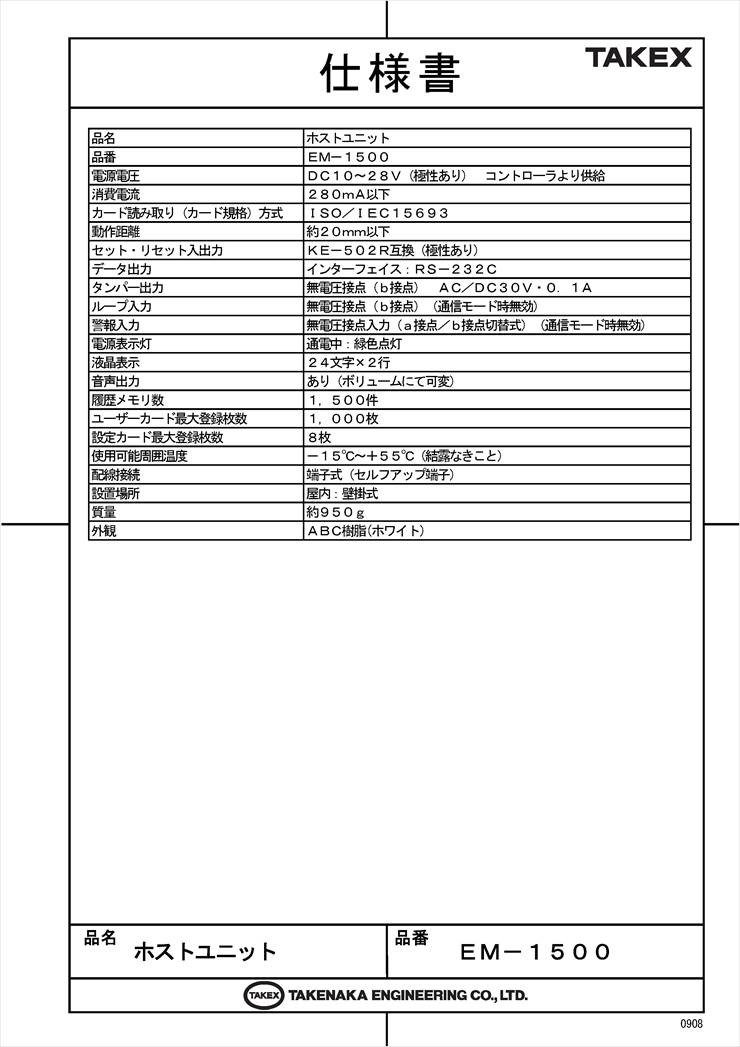

製品仕様

項目 内容
品名ホストユニット
品番EM-1500
電源電圧DC10〜28V（極性あり） コントローラより供給
消費電流280mA以下
カード規格ISO／IEC15693 (13.56MHz)
動作距離約20mm以下
セット・リセット出力2路／3路式制御（メニューにて切替）
データ出力インターフェイス：RS-232C
タンパー出力無電圧接点（b接点） AC／DC30V・0.1A
ループ入力無電圧接点（b接点） ※通信モード時無効
警報入力無電圧接点入力（a接点／b接点切替式） ※通信モード時無効
液晶表示24文字×2行（カナ・英数字対応）
音声出力あり（内部ボリュームにて音量可変）
履歴メモリ数最大1,500件
最大登録枚数ユーザーカード：1,000枚 ／ 設定カード：8枚
使用可能周囲温度- 15℃〜+55℃（結露なきこと）
設置場所屋内（壁掛式）
質量 / 外観約950g / 樹脂（ホワイト）

トラブルシューティング

現象 原因 対処法
全く動作しない 電源の不在、または極性の誤り。 端子1-2間の電圧を確認し、極性を正しく接続し直してください。
増設リーダーが認識されない 登録未実施、またはアドレス重複。 メニュー10でリーダー登録を行い、RU側のDIPスイッチを確認してください。
カードを認識しない 未登録カード、またはカード故障。 メニュー05でカードを再登録するか、別の正常なカードでテストしてください。

FAQ

Q：停電した時に設定や履歴は消えてしまいますか？ A：いいえ。設定内容とユーザーカード情報は不揮発性メモリーに保存されているため消えません。時計情報についても内蔵のリチウム電池（CR2032）でバックアップされています。
Q：どのメーカーのICカードでも使用できますか？ A：本機はISO/IEC 15693規格に準拠した専用カードに対応しています。FeliCaやMifare規格のカードには対応しておりませんのでご注意ください。
Q：履歴が1,500件を超えるとどうなりますか？ A：古い履歴から順番に自動的に上書き（消去）されます。重要な記録が必要な場合は、定期的にRS-232C経由で出力・保存を行ってください。
Q：増設リーダーは何台まで接続できますか？ A：別売のRU-1008を最大8台まで増設可能です。ホストユニット本体と合わせて合計9カ所での操作が可能になります。
Q：他社のセキュリティコントローラにも接続できますか？ A：本機は汎用的な無電圧接点出力（キースイッチ出力）を備えており、2路または3路のリモート入力を持つコントローラであれば多くの機種で接続可能です。
Q：屋外に設置することはできますか？ A：本機は屋内仕様（壁掛式）です。雨が当たる場所や極端に湿度が高い場所への設置は避け、屋外の場合はリーダーユニットのみを保護された場所へ設置する等の対策を検討してください。
Q：特定の従業員のカードだけを無効にできますか？ A：はい、可能です。メニュー06「ユーザーカード抹消」にて、該当する登録番号（000-999）を指定して個別に抹消できます。
Q：音声ガイドの音量を消すことはできますか？ A：内部の音量ボリュームにて調整可能です。完全に消音にすることもできますが、操作確認のために適度な音量での使用を推奨します。
Q：操作履歴にはどのような情報が含まれますか？ A：操作日時、操作内容（警備/解除など）、操作場所（どのリーダーか）、操作したカードの登録番号が含まれます。
Q：設定カードを紛失した場合はどうすればいいですか？ A：設定カードが1枚でも残っていれば追加登録が可能ですが、全て紛失した場合はメーカーでの再設定が必要になる場合があります。大切に保管してください。
