リモートコントローラ テンキー付 [RC-606]

リモートコントローラ テンキー付 [RC-606]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防犯セキュリティ リモートコントローラ テンキー操作

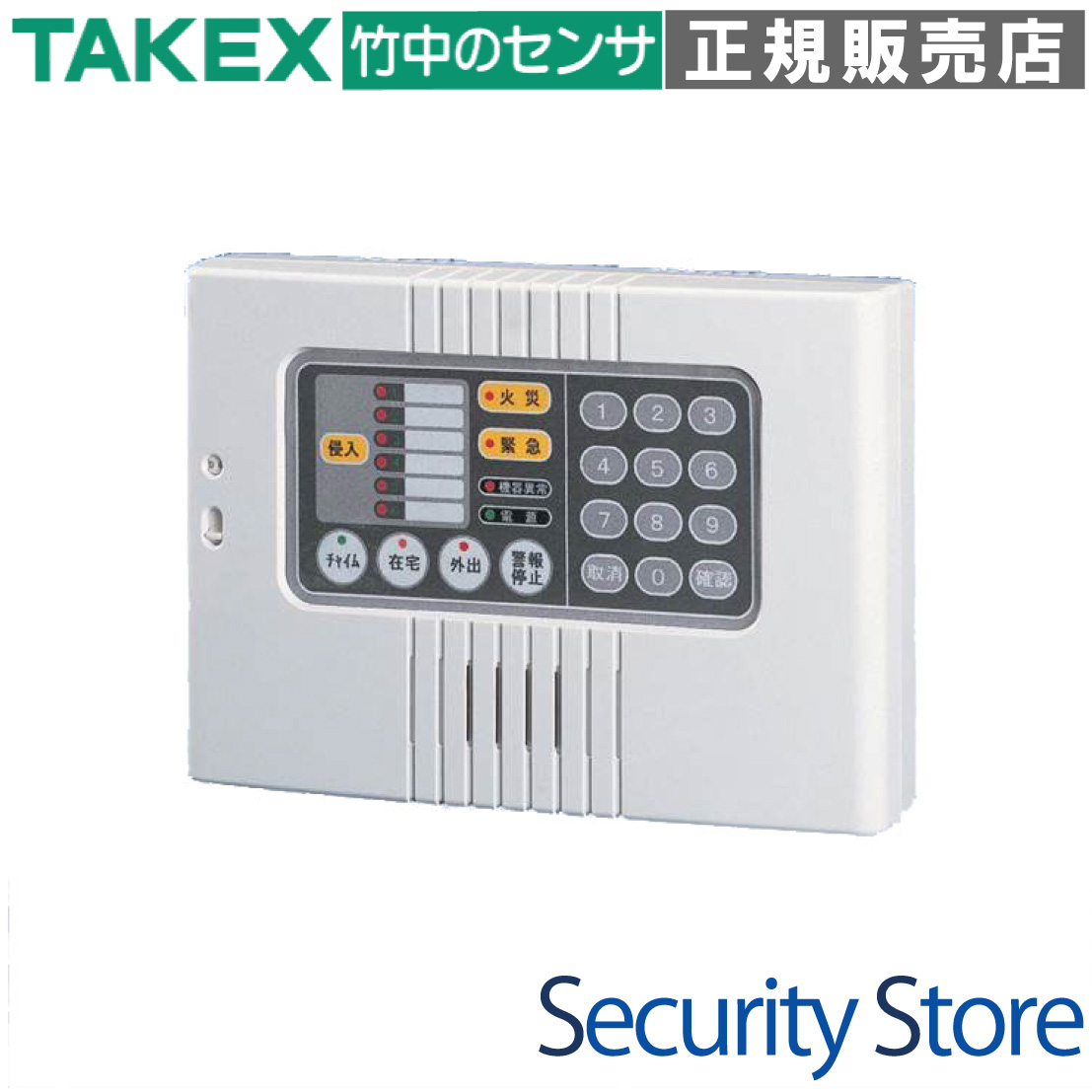

RC-606 リモートコントローラ テンキー付

RC-606は、セキュリティコントローラ（C-603-2/606-2/608RX）と連動し、離れた場所からシステムの警戒・解除操作や状態監視を可能にするテンキー付リモートコントローラです。暗証番号による高いセキュリティ性と、音声ガイダンスによる直感的な操作性を両立しており、店舗やオフィスの各出入口への設置に最適です。

  • 型番： RC-606
  • 製品名： リモートコントローラ テンキー付
  • 接続方式： 4線式専用バス接続（双方向通信）
  • 主な用途： 離れた場所からの警備/解除操作、発報チャンネルの確認、音声ガイダンス
  • 対応親機： C-603-2、C-606-2、C-608RX
  • 特長： 最大4台接続可能、暗証番号設定（2〜16桁）、合成音声報知
RC-606 リモートコントローラ テンキー付

資料ダウンロード

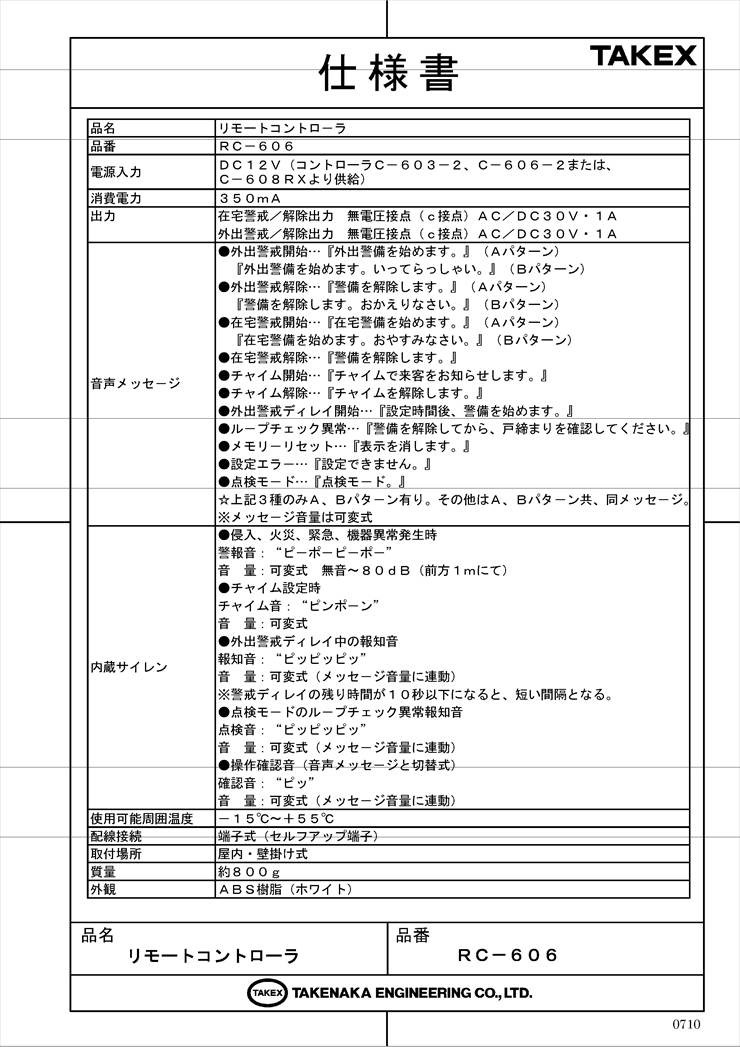

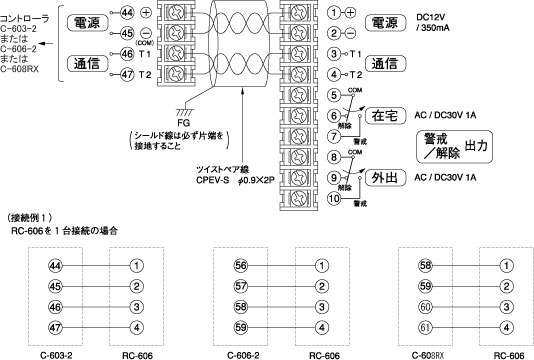

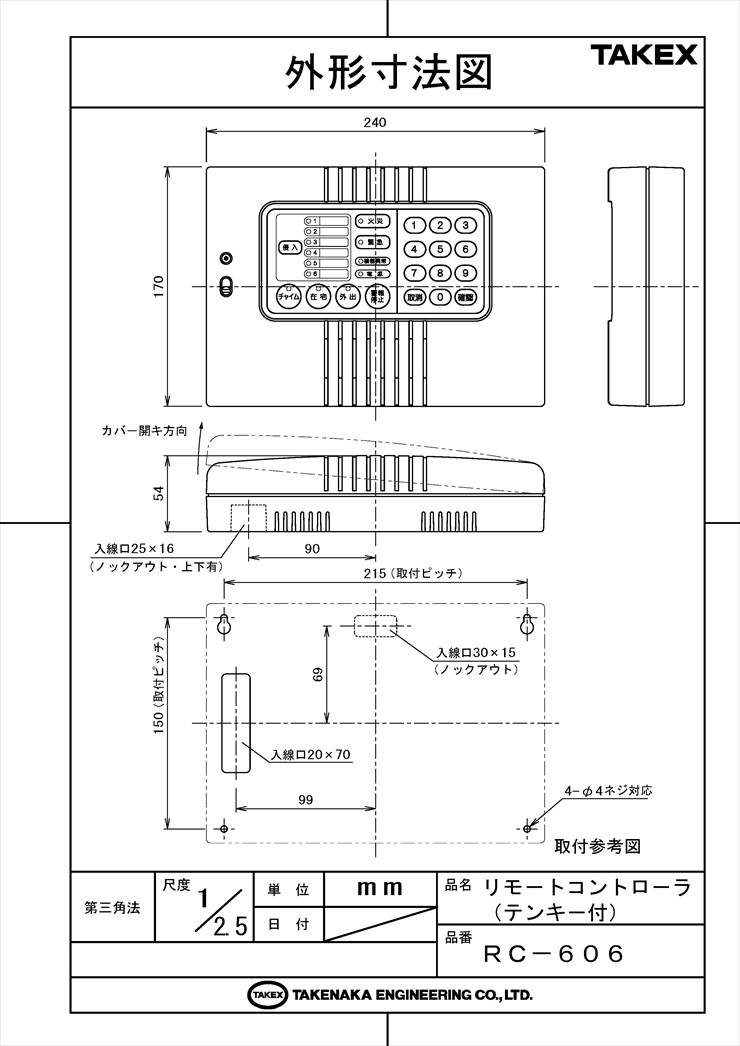

仕様書（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗やオフィスの勝手口・通用口での警備操作
  • 大型施設の複数個所における個別操作端末として
  • バックヤードからの警備状態の監視・確認
  • 管理室以外での警報メモリー確認と音声報知

導入前に確認したいポイント

  • 接続する親機が対応型番（C-603-2等）であるか
  • 総配線距離が100m以内に収まっているか
  • 設置場所が屋内（非防水）であるか
  • 複数台接続時、電源容量が不足しないか

特長

コントローラとの完全連動による遠隔操作

親機となるコントローラ（C-603-2、C-606-2、C-608RX）と専用通信により連動します。警備や解除の操作はもちろん、発報したチャンネルの表示や音声メッセージの報知まで、離れた場所でコントローラ本体と同等の情報確認と操作が可能です。

自由度の高い暗証番号設定機能

テンキーを搭載しており、2桁から最大16桁までの自由な暗証番号を設定できます。暗証番号を有効にすることで、部外者による無断操作を防止。高いセキュリティレベルを維持したシステム運用が可能です。

最大4台までのマルチユニット接続に対応

1台のコントローラに対し、RC-606を最大4台まで並列接続可能です。正面玄関、従業員入り口、通用口、搬入口など、複数の出入り口がある現場でも、それぞれの場所に操作パネルを設置して運用効率を高めることができます。

直感的な音声ガイダンス機能

合成音声によるメッセージ報知機能を搭載しています。「外出警戒を始めます。いってらっしゃい。」といった状況に応じたガイダンスが流れるため、操作ミスを減らし、確実な警備運用をサポートします。メッセージパターンはA/Bの2種類から選択可能です。

詳細なシステム状態を示すインジケーター

地区別の警戒表示灯（1〜6ch）や侵入表示灯、火災・緊急・機器異常表示灯など、多彩なLEDインジケーターを装備しています。現在のシステムの稼働状況や、どこでトラブルが発生しているかを一目で把握できます。

在宅・外出の個別警戒モード切替

在宅警戒と外出警戒の専用ボタンを備えており、ライフスタイルや営業形態に合わせた柔軟なセキュリティ設定が可能です。モードに合わせた出力接点（在宅/外出）も個別に装備しており、外部機器との連動もスムーズです。

自動パネルロックによる誤操作防止

暗証番号設定時には、一定時間操作がない場合に自動的にパネルロックがかかるよう設計されています。不用意にボタンに触れることによる誤設定や、第三者による不正な解除を防ぐインテリジェントな安全機能を備えています。

現場環境に応じた報知音・音量調整

内蔵サイレンの音量は、無音から最大80dBまで可変式となっており、静かな事務所から騒がしい工場付近まで、設置環境に合わせて最適な音量に設定できます。チャイム音や操作音、メッセージ音量も個別に調整可能です。

選定時に評価したい強み

  • 高い操作性： テンキーと専用ボタン、音声ガイダンスにより誰でも迷わず操作可能。
  • 優れた拡張性： 最大4台までの多点設置が可能で、大規模・多出入口物件にも柔軟に対応。
  • 確かな安全性： 暗証番号管理とパネルロック、さらには自己診断機能による異常検知も網羅。
  • 施工の簡便性： 4線式のシンプルなバス接続により、省配線での施工を実現。

施工・設置ガイド

本製品は精密な電子機器です。安定した動作を確保するため、以下の施工条件を遵守してください。

確認項目 RC-606での考え方・基準
設置環境 屋内専用（防水性なし）。直射日光や高温多湿、振動の激しい場所は避けてください。
推奨電線 CPEV-S φ0.9×2P（ツイストペアシールド線）を推奨。シールドは親機側で片端接地。
配線距離 システム合計で100m以内。これを超える場合は別途電源の検討が必要です。
取付高さ 操作性を考慮し、床面より1.2m〜1.5m程度の高さへの設置を推奨します。
複数台設定 本体内部のDIPスイッチにて、各機に重複しないアドレス（1〜4）を割り当ててください。

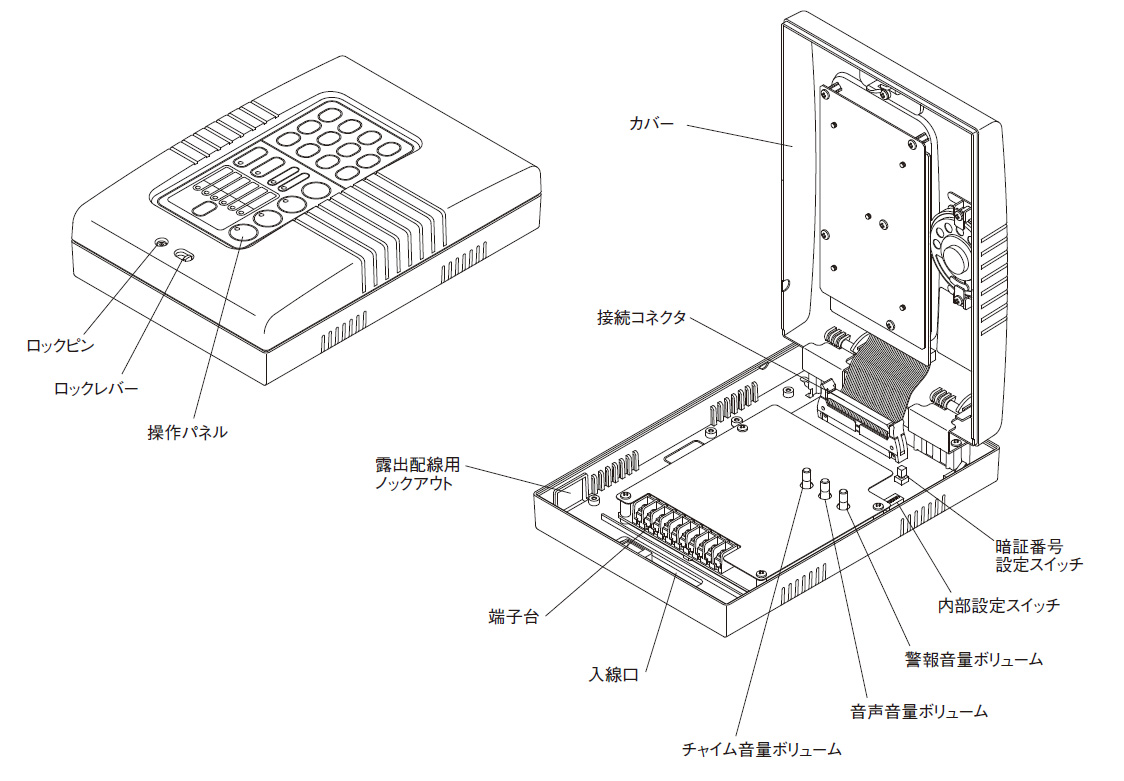

内部設定・端子仕様

端子台配列

端子番号 記号 機能説明
1+電源入力（DC12V）
2-(COM)電源入力マイナス / 共通コモン
3T1通信信号線 1
4T2通信信号線 2
5COM在宅警戒出力（共通）
6解除在宅解除出力（無電圧c接点）
7警戒在宅警戒出力（無電圧c接点）
8COM外出警戒出力（共通）
9解除外出解除出力（無電圧c接点）
10警戒外出警戒出力（無電圧c接点）

DIPスイッチ設定（SW1〜SW4）

  • SW1・SW2（アドレス設定）： 複数台接続時の機番設定（1〜4）。
  • SW3（暗証番号）： ONで操作時に暗証番号が必要、OFFで不要。
  • SW4（予備）： 通常はOFFで使用。

製品仕様

項目 内容
品名リモートコントローラ
品番RC-606
電源入力DC12V（コントローラC-603-2、C-606-2または、C-608RXより供給）
消費電流350mA 以下
出力在宅警備／解除出力 無電圧接点（c接点） AC／DC30V・1A
外出警備／解除出力 無電圧接点（c接点） AC／DC30V・1A
内蔵サイレン音量無音〜80dB（前方1mにて、可変）
チャイム音“ピンポーン”（音量可変）
音声ガイダンス外出/在宅/解除/チャイム/異常/点検等（パターン選択・音量可変）
使用可能周囲温度-15℃〜+55℃（結露なきこと）
配線接続端子式（セルフアップ端子）
取付場所屋内・壁掛け式
外形寸法W240 × H170 × D54 (mm)
質量約800g
外観樹脂（ホワイト）
付属品専用レンチ、取付ネジ(φ4×20)×4、表示ステッカー、取扱説明書

FAQ

Q：RC-606は何台までコントローラに接続できますか？ A：1台のコントローラに対して、最大4台まで並列接続が可能です。
Q：暗証番号は何桁まで設定できますか？ A：2桁から最大16桁までの間で、任意に設定が可能です。
Q：防水仕様ですか？屋外に設置できますか？ A：本製品は屋内専用・非防水仕様です。屋外や湿気の多い場所への設置はできません。
Q：配線にはどのような電線を使えばよいですか？ A：CPEV-S φ0.9×2Pなどのツイストペアシールド線を推奨しています。
Q：電源は別途用意する必要がありますか？ A：基本的には親機のコントローラ（C-603-2等）から供給されます。ただし、複数台接続により親機の供給能力を超える場合は、外部電源（BA-61等）が必要です。
Q：音声ガイダンスを消すことはできますか？ A：内部の音声ボリュームを調整することで無音にすることが可能です。また、操作音を「ピッ」というブザー音のみに切り替えることもできます。
Q：配線距離の限界はどのくらいですか？ A：総配線距離で100m以内としてください。
Q：暗証番号を忘れてしまった場合はどうすればよいですか？ A：本体カバーを開け、内部の暗証番号設定スイッチを使用して再設定を行う必要があります。詳細は施工業者またはメーカーへお問い合わせください。
Q：複数台接続したときに動作が不安定になります。 A：各機のアドレス設定（DIPスイッチ）が重複していないか確認してください。また、通信線T1/T2が逆接されていないか、シールドが適切に接地されているかも点検してください。
Q：在宅警戒ボタンと外出警戒ボタンの違いは何ですか？ A：在宅警戒は建物内部に人がいる状態（外周のみ警戒など）、外出警戒は建物が不在の状態での警備を想定しています。それぞれのモードに応じた接点出力が可能です。
