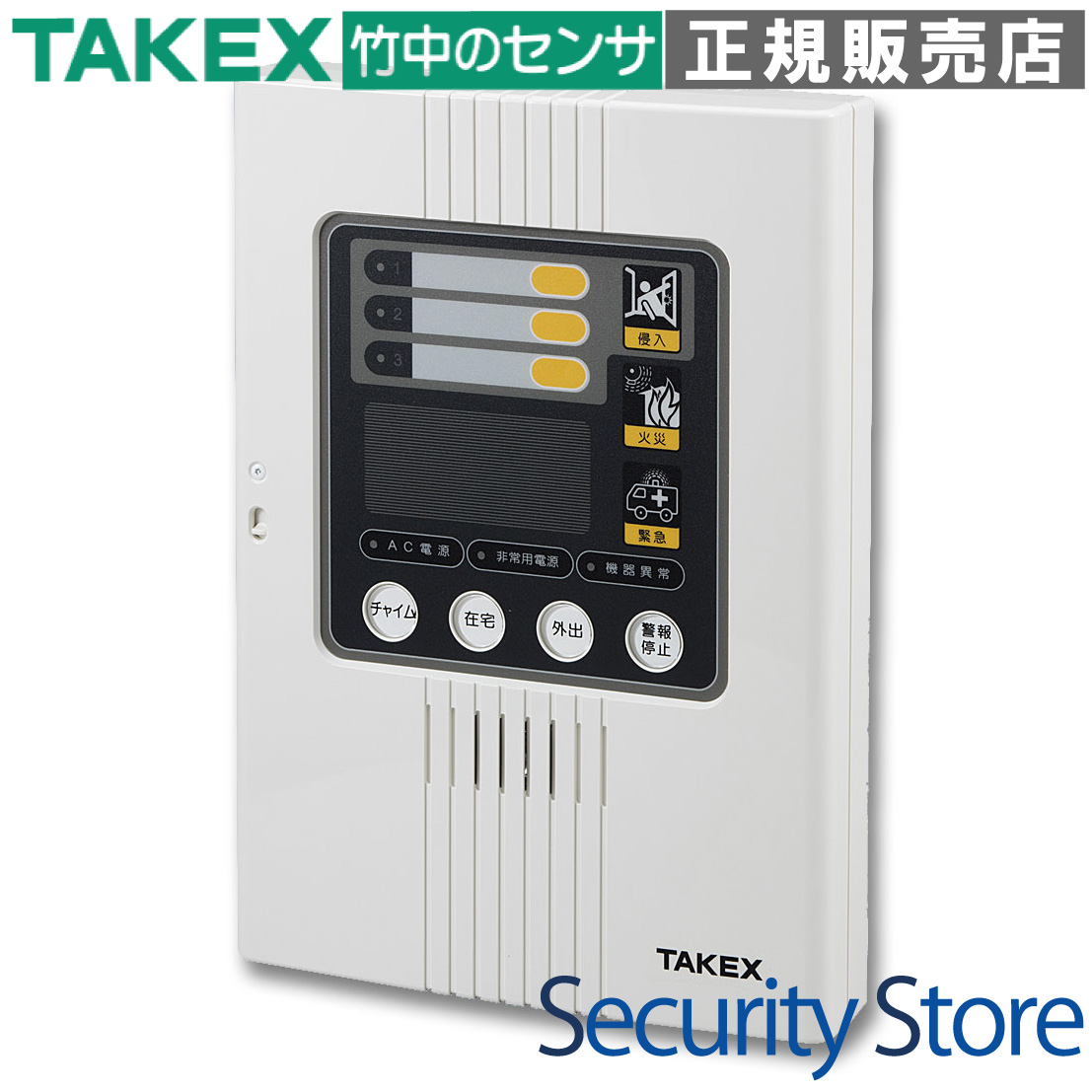

TAKEX セキュリティコントローラ 3回線監視音声ガイダンス屋内用

C-603-2 セキュリティコントローラ 3回線用

侵入、火災、緊急の多機能を一元管理。音声ガイダンスと通信連携機能を備え、小規模オフィスや一般住宅の安全を支える信頼の3回線セキュリティコントローラです。

型番： C-603-2
製品名： セキュリティコントローラ 3回線用
方式 / カテゴリ： 通信機能付セキュリティコントローラ（3回線）
主な用途： 小規模オフィス、店舗、一般住宅の防犯・防災管理
設置場所 / 対応環境： 屋内・壁掛式（使用温度：-15℃〜+55℃）
電源 / 仕様上の核： AC100V、非常用電源内蔵、最大4台連動可能

資料ダウンロード

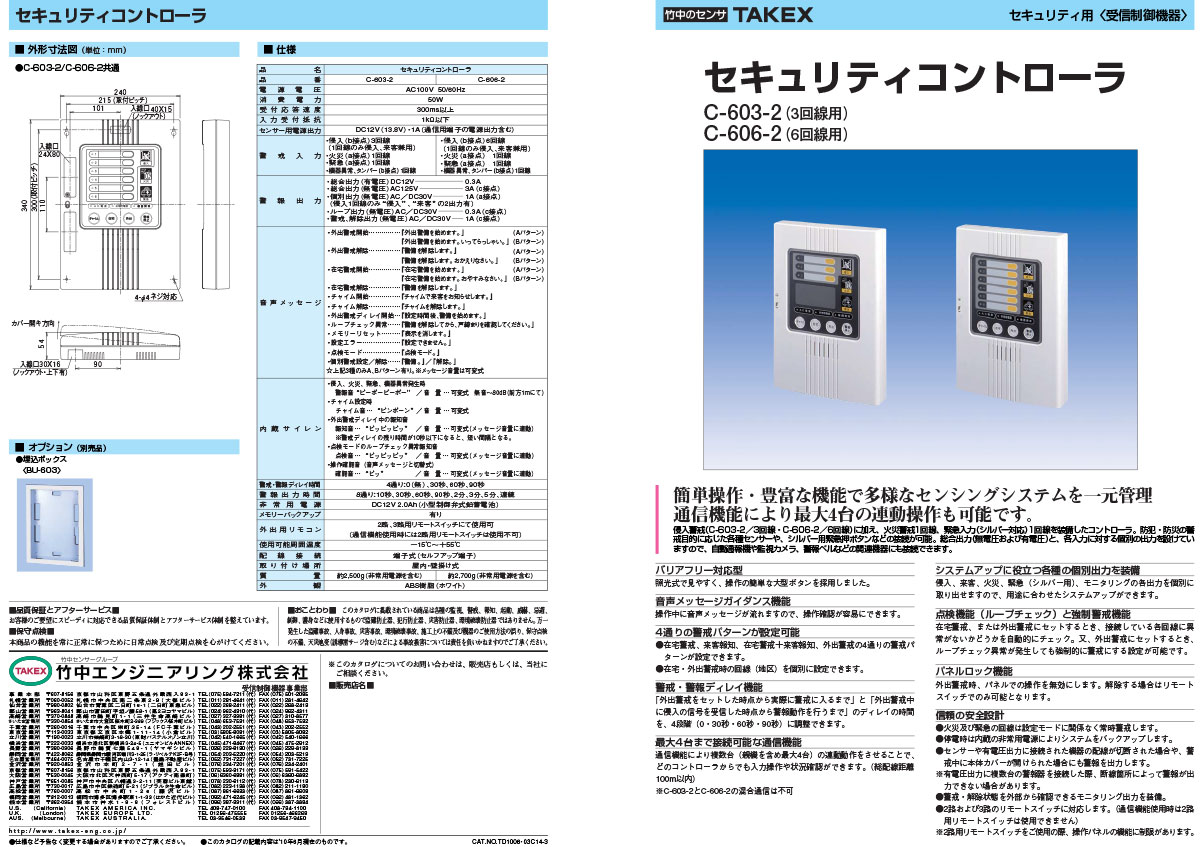

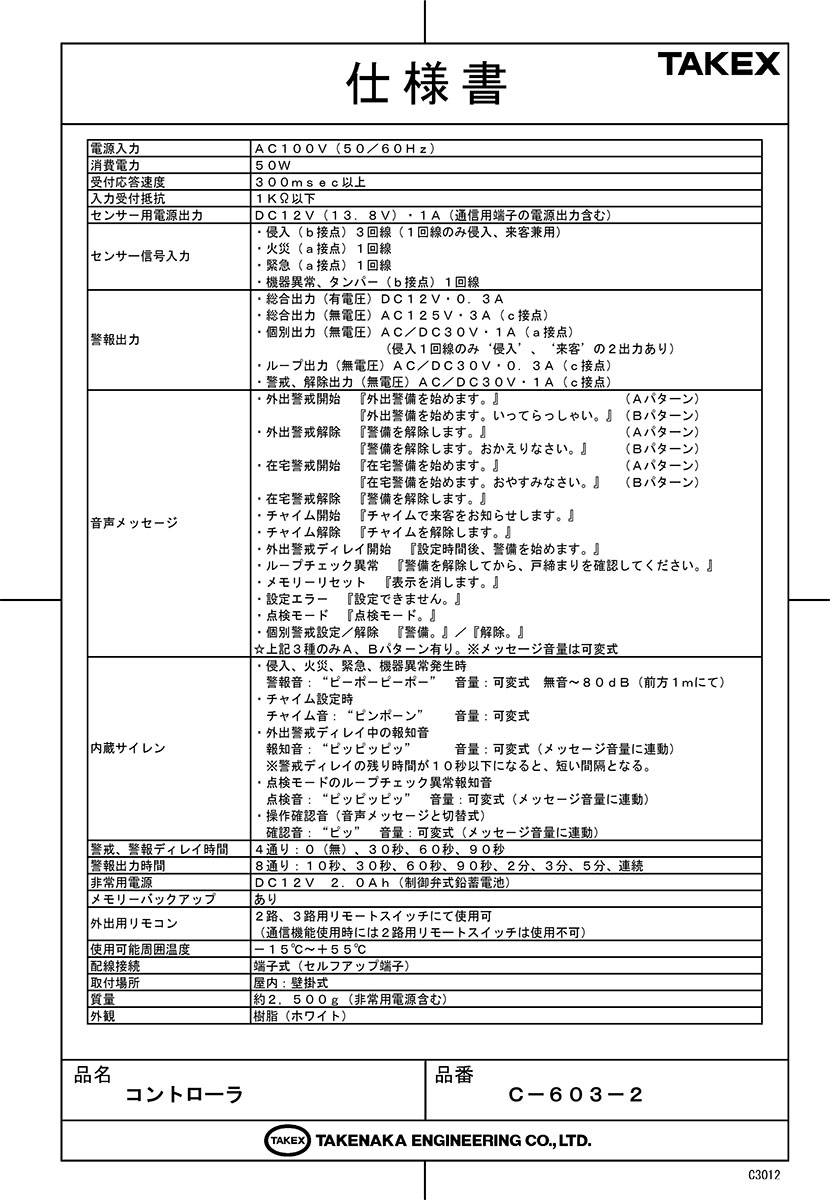

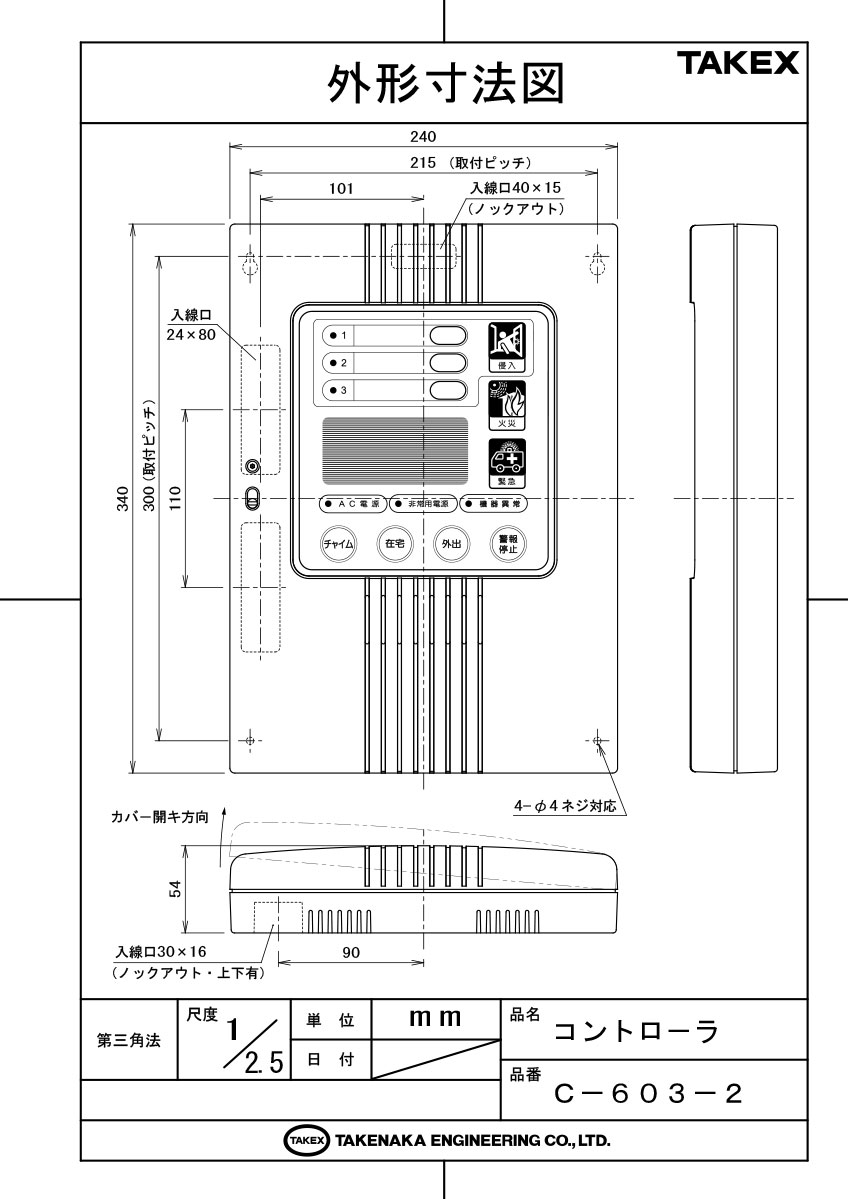

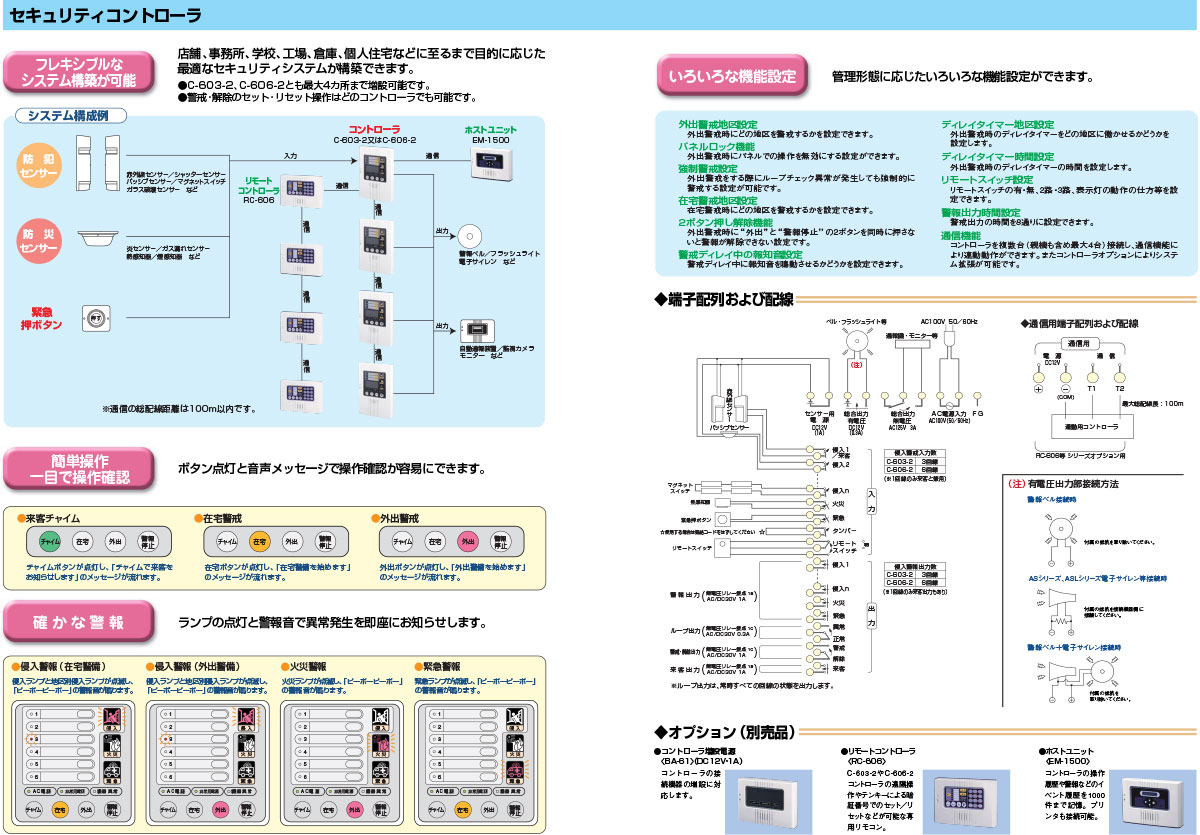

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

小規模オフィスや店舗の防犯管理
戸建住宅の火災・非常押しボタン監視
複数フロアある現場での一括警備運用
高齢者宅などのヘルスケア緊急警報

導入前に確認したいポイント

AC100Vの電源確保が必要な壁掛型です
接続するセンサーがb接点（侵入）かa接点（火災）か
最大4台連動時の総配線距離は100m以内です
非常用電源（バッテリー）は約3年が交換目安です

特長

独立3回線監視による柔軟なシステム構築

侵入警備3回線に加え、火災1回線、緊急1回線を独立して装備。地区ごとにセンサー（侵入、火災、非常ボタン等）を割り当て、建物の構造や運用状況に合わせた詳細なセキュリティエリアの構築が可能です。

操作ミスを防ぐ音声ガイダンス機能

「外出警備を始めます」といった明確な音声メッセージで操作状況をリアルタイムに案内。警備のセット・解除時に迷うことがなく、不慣れな方でも安心して運用できるユニバーサルデザインを採用しています。

複数台の同期を実現する通信連動機能

親機を含め最大4台までのコントローラを連結可能。1台の操作で全ユニットの警備・解除を同期させることができるため、複数の出入り口がある物件や多層階のオフィスでもスムーズな運用を実現します。

万全のインテリジェント・ループチェック

警備セット時に全回線の導通を自動スキャン。窓の閉め忘れやセンサーの故障、配線の断線がある場合は音声と表示で報知します。不完全な状態での外出を未然に防ぎ、常に高い警戒レベルを維持します。

4通りの警備パターンと詳細ディレイ設定

「在宅警備」「来客報知」「在宅警備+来客報知」「外出警備」の4パターンを設定可能。外出・帰宅時のディレイ時間は4段階（0〜90秒）で調整でき、現場の動線に合わせた最適な運用が可能です。

点検モードと自己診断による高い信頼性

実際の警報音を鳴らさずにセンサー動作を確認できる「点検モード」を搭載。また、停電時のバックアップバッテリーや本体カバーのタンパー（開放監視）機能を備え、故意の妨害や突発的な障害からもシステムを守ります。

システム拡張を支える個別出力端子

侵入、火災、緊急、モニタリングなど、事象ごとに個別の無電圧接点出力を装備。自動通報装置やネットワークカメラ、回転灯などの外部機器と連携し、高度な監視システムの核として機能します。

ユニバーサルデザインと操作パネルロック

視認性の高い照光式大型ボタンを採用。また、外出警備時に操作パネルを無効化する「パネルロック機能」を搭載しており、第三者による不正な解除操作を物理的に防ぐことが可能です。

    選定時に評価したい強み
    確かな実績： 警備現場の声を反映した、TAKEXブランドのベストセラー機。
運用性： 音声ガイダンスにより、店舗スタッフや居住者への教育コストを低減。
冗長性： 非常用電源を標準搭載し、停電時もセキュリティを維持。
拡張性： 4台連動や個別出力により、将来的な増設や外部機器連携が容易。



LED表示・動作状態の定義

インジケーター	点灯・点滅の意味	状態の詳細
地区別警戒表示灯	点灯	当該地区が現在警戒状態にあります。
地区別侵入表示灯	点滅	侵入検知。解除後もメモリとして点滅が継続します。
AC電源表示灯	点灯	正常受電中。消灯時は停電やスイッチOFFの疑いがあります。
非常用電源表示灯	点灯	バッテリー正常。消灯時は未接続や寿命の可能性があります。
機器異常表示灯	点滅	本体カバー開放や外部タンパー異常を検知しています。

配線・端子仕様

端子番号	端子名	仕様・役割
2・3	AC電源入力	AC100V（50/60Hz）。
4・5・6	総合出力（無電圧）	外部通報装置用。1c接点（AC125V 3A）。
7・8	総合出力（有電圧）	警報ベル・サイレン用。DC12V 0.3A。
9・10	センサー用電源	外部給電用。DC12V 1A。
11-16	侵入1〜3入力	通常b接点入力。センサー接続用。
17-20	火災・緊急入力	a接点入力。火災報知器や非常ボタン用。
25-30	個別出力1〜3	無電圧1a接点。地区別の警報出力。

製品仕様

項目	内容
品番	C-603-2
電源入力	AC100V（50／60Hz）
消費電力	50W
受付応答速度	300msec以上
入力受付抵抗	1kΩ以下
センサー用電源出力	DC12V（無負荷時 13.8V）・1A（通信用端子の電源出力含む）
警戒入力	●侵入（b接点）3回線（1回線のみ侵入、来客兼用） ●火災（a接点）1回線 ●緊急（a接点）1回線 ●機器異常、タンパー（b接点）1回線
警報出力	●総合出力（有電圧） DC12V・0.3A ●総合出力（無電圧） AC125V・3A（c接点） ●個別出力（無電圧） AC／DC30V・1A（a接点）（侵入1CHのみ‘侵入’、‘来客’の2出力あり） ●ループ出力（無電圧） AC／DC30V・0.3A（c接点） ●警備、解除出力（無電圧） AC／DC30V・1A（c接点）
内蔵サイレン	警報音：“ピーポーピーポー” 無音〜80dB（前方1mにて）チャイム音：“ピンポーン”
警戒、警報ディレイ時間	4通り：0秒（無）、30秒、60秒、90秒
警報出力時間	8通り：10秒、30秒、60秒、90秒、2分、3分、5分、連続
非常用電源	DC12V 2.0Ah（小型制御弁式鉛蓄電池）
メモリーバックアップ	あり
使用可能周囲温度	-15℃〜+55℃（結露なきこと）
外寸・質量	W260 × H180 × D55 (mm) / 約2,500g（非常用電源を含む）
外観	樹脂（ホワイト）

FAQ

Q：停電したとき、警備はどうなりますか？ A：内蔵の非常用電源（DC12V 2.0Ah）により、一定時間システムがバックアップされます。

Q：非常用電源の交換時期はいつですか？ A：使用環境によりますが、約3年を目安に定期的な交換を推奨しております。

Q：最大何台まで連動して操作できますか？ A：親機を含め最大4台まで連動可能です。どのコントローラからも警備のセット・解除が行えます。

Q：連動時の配線距離に制限はありますか？ A：総配線距離100m以内で接続してください。

Q：音声ガイドを消すことはできますか？ A：内部の音声設定切り替えにより、操作音（ピッという電子音）のみに変更することが可能です。

Q：窓を閉め忘れて外出しようとしたらどうなりますか？ A：ループチェック機能により、「戸締まりを確認してください」というガイダンスが流れ、異常を通知します。

Q：火災センサーは24時間監視されますか？ A：はい。火災および緊急回線は、警備のセット状態に関係なく常時監視されています。

Q：センサー用の電源は別途必要ですか？ A：本体からDC12V 1Aの電源出力があるため、接続するセンサーの合計消費電流がその範囲内であれば本体から供給可能です。

Q：設置の高さに推奨はありますか？ A：操作のしやすさと音声の聞き取りやすさを考慮し、床面から1,400mm〜1,500mm程度の高さを推奨しています。

Q：機器異常表示灯が点滅しています。 A：本体カバーが確実に閉まっていない（ロックされていない）、または外部タンパー線が断線している可能性があります。
