ワンケーブルEX-SDIハウジング型デイナイトカメラ [VHC-IR950HV]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

EX-SDI規格ワンケーブル(重畳方式) 屋外ハウジング一体型フルHD 214万画素 IP66防水

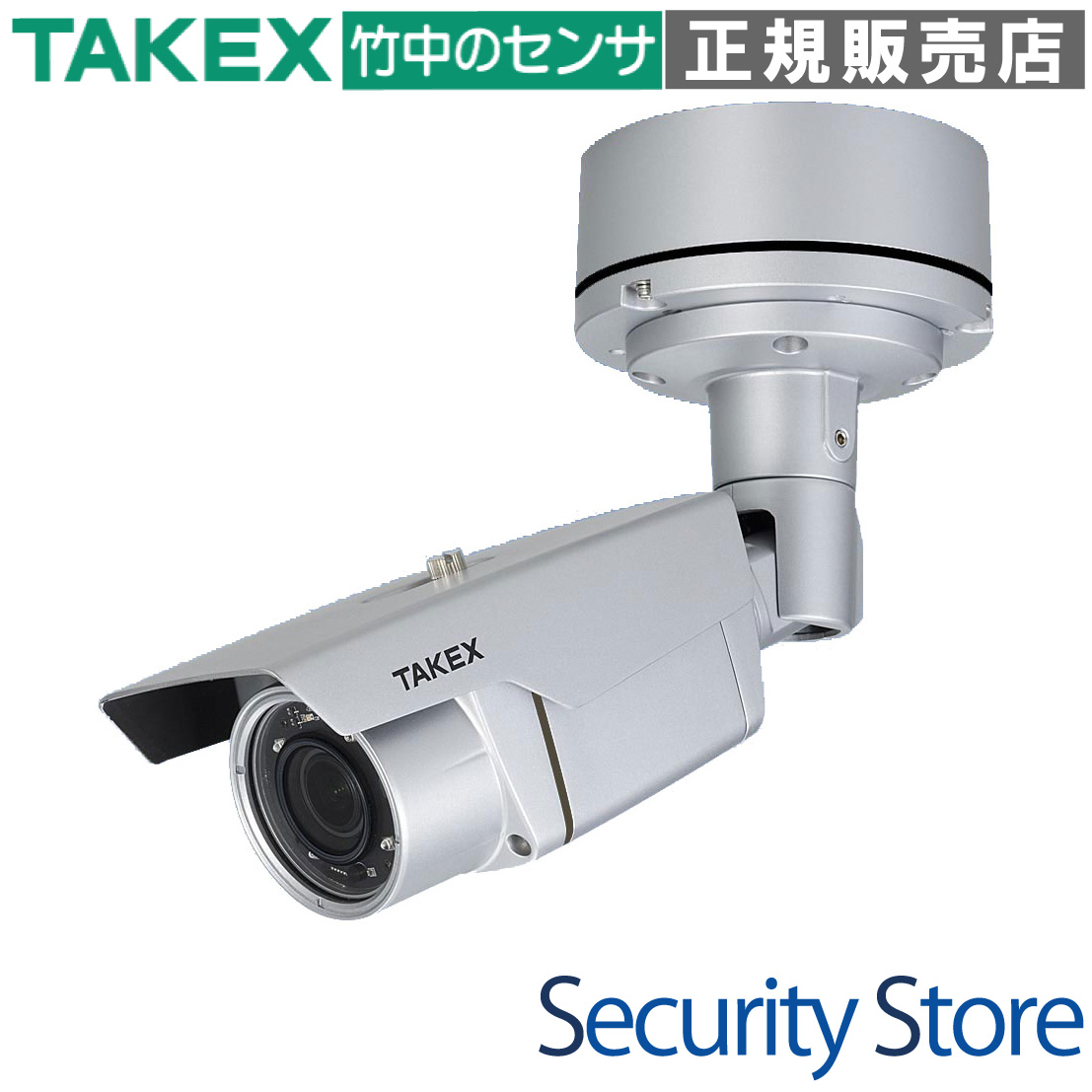

VHC-IR950HV ワンケーブルEX-SDIハウジング型デイナイトカメラ

同軸ケーブル1本で高精細なフルHD映像、電源、制御信号を最大500mまで伝送可能なEX-SDI方式の屋外用カメラです。SONY STARVISセンサーの採用により、低照度環境下でも極めて鮮明な監視を実現。ハウジング一体型のため、苛酷な屋外環境における長期間の運用に最適です。

型番： VHC-IR950HV
製品名： ワンケーブルEX-SDIハウジング型デイナイトカメラ
伝送方式： EX-SDI (デジタル非圧縮)
主な用途： 工場、駐車場、ビル外壁、大規模施設の屋外監視
設置場所： 屋外（IP66準拠）/ 屋内
最大配線距離： 350m〜500m (5C-FB使用時、モードによる)

資料ダウンロード

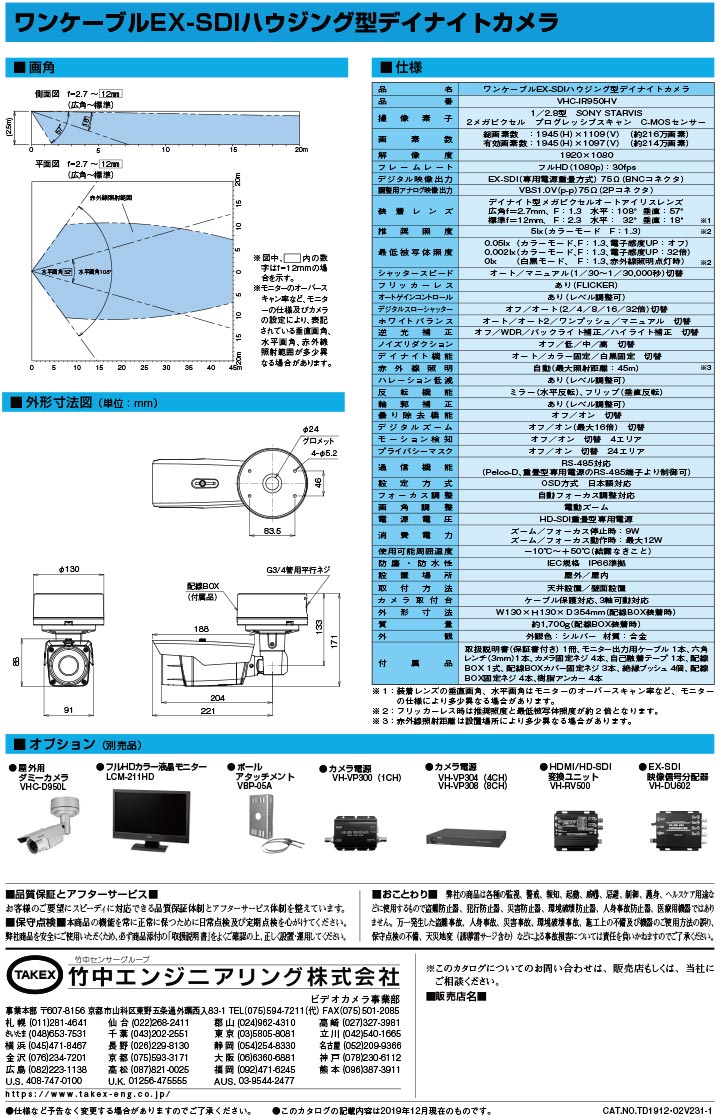

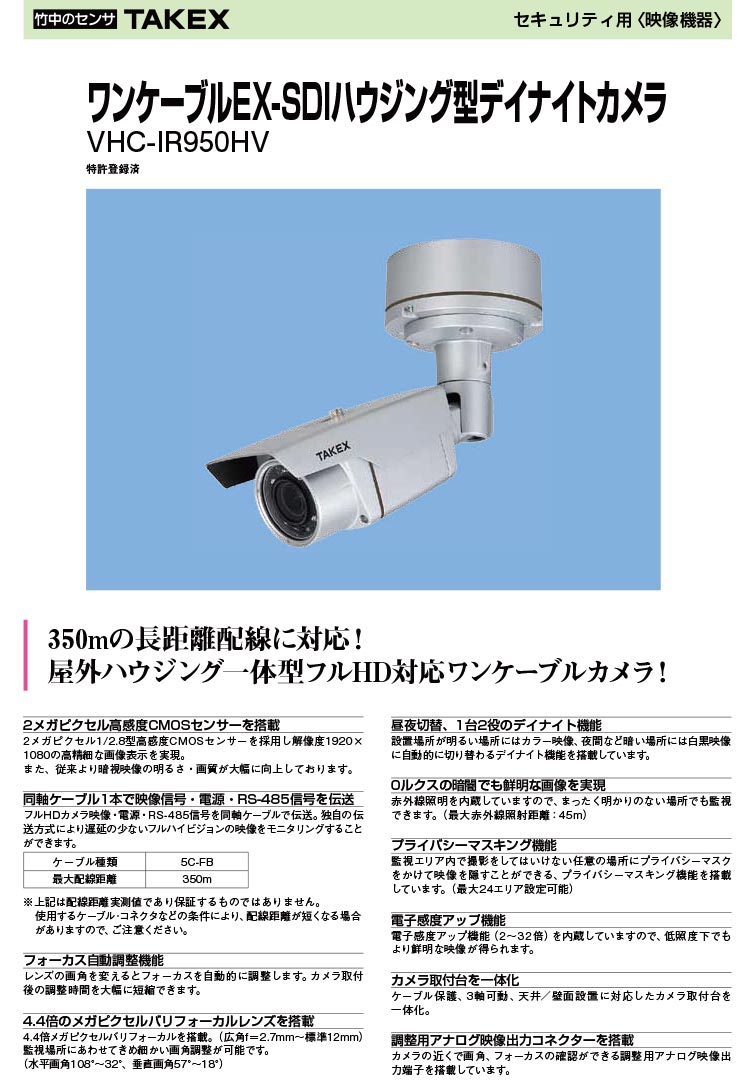

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

長距離配線が必要な広大な敷地の監視
既存の同軸インフラを活かしたデジタル化
夜間の暗視性能が求められる駐車場・外周
メンテナンス頻度を下げたい屋外設置環境

導入前に確認したいポイント

EX-SDI対応の重畳電源装置が必要です
同軸ケーブルは 5C-FB を推奨します
AC100V等の強電線との並行配線は避けてください
H鋼等の金属部への取付は絶縁ブッシュを使用してください

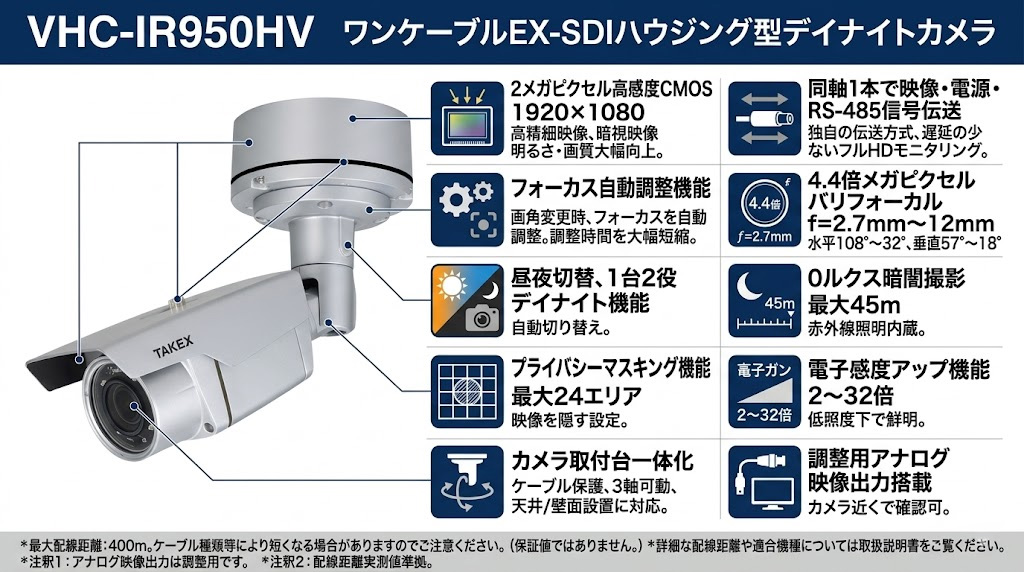

特長

次世代デジタル伝送「EX-SDI」による長距離配線

従来のHD-SDIでは困難だった長距離伝送を、EX-SDI規格の採用により実現しました。5C-FBケーブル使用時で最大350m、特定の重畳電源との組み合わせによる長距離モードでは最大500mの伝送が可能です。大規模施設でも中継器なしで高品質なデジタル映像を送信できます。

同軸ケーブル1本で完結するスマートな施工

映像信号、カメラ電源、さらにはRS-485制御信号を1本の同軸ケーブルに重畳して伝送します。カメラ側に個別のACコンセントを用意する必要がなく、施工コストの削減と美しい仕上がりを両立。PTZ制御やOSD設定も同軸経由でリモート操作可能です。

SONY STARVISセンサー搭載による圧倒的な高感度

1/2.8型 SONY STARVIS 2メガピクセルCMOSセンサーを搭載。月明かり程度の低照度下でもカラー映像を維持しやすく、完全な暗闇（0ルクス）でも内蔵のハイパワー赤外線LEDにより最大45m先まで鮮明に映し出します。

電動ズーム・ワンプッシュフォーカス機能

4.4倍のバリフォーカルレンズ（f=2.7mm〜12mm）を搭載し、広角から標準まで設置環境に合わせた画角調整が可能です。OSDスイッチやコントローラーから電動でズーム・フォーカス調整が行えるため、高所作業車での微調整時間を大幅に短縮できます。

屋外運用を支える強固なハウジング設計

IP66準拠の防塵・防水性能を備えたアルミニウム合金製ハウジングを採用。3軸可動ブラケットと配線BOXが一体化されており、天井・壁面を問わず自在なアングル設定が可能です。ケーブル露出を防ぐ設計により、いたずらや断線リスクも低減しています。

白とびを抑制するアンチサチュレーション機能

夜間の暗視時、被写体がカメラに近づきすぎた際に発生する白とび（ハレーション）を自動的に抑制する「ANTI-SAT.」機能を搭載。人物の顔などの重要な情報を、適切な明るさで捉え続けることができます。

内部結露を防ぐ自己診断モニタリング

内部に温湿度センサーを内蔵しており、OSDメニューを通じて筐体内の状態を監視可能です。赤色LEDの点灯により、浸水リスクやコーキングの不備を早期に発見できるため、故障を未然に防ぐプロフェッショナルな保守運用をサポートします。

    選定時に評価したい強み
    デジタル非圧縮： ネットワークカメラ（IP）のような遅延やブロックノイズが発生しません。
施工性の高さ： 画角・フォーカス調整が電動のため、一人での調整作業も容易です。
堅牢性： -20℃〜+50℃の広範な動作温度とIP66防水で、厳しい屋外環境に対応。
絶縁対策： 迷走電流やサージから回路を守る絶縁ブッシュが標準付属。



施工・設置ガイド

本機は重畳電源方式を採用しているため、接続する電源装置との互換性が重要です。また、デジタル信号の減衰を防ぐため、接栓やケーブルの品質に留意してください。

確認項目	この製品での考え方
推奨ケーブル	5C-FB を使用してください。3C-2V/5C-2Vなどのアナログ用は伝送距離が極端に落ちます。
BNCコネクタ	必ず特性インピーダンス 75Ω のものを使用してください（50Ω品は使用不可）。
防水処理	配線接合部は自己融着テープによる2層巻きを行い、配線BOX入線部はコーキングを徹底してください。
絶縁対策	金属面（H鋼など）への取付時は、付属の絶縁ブッシュを必ず使用してください。

内部ステータス表示（自己診断機能）

インジケーター	状態の意味
緑色LED点灯	正常。カメラ内部の湿度が基準値以下で乾燥した状態。
赤色LED点灯	異常（要点検）。内部湿度が上昇しており、結露や浸水の危険があります。

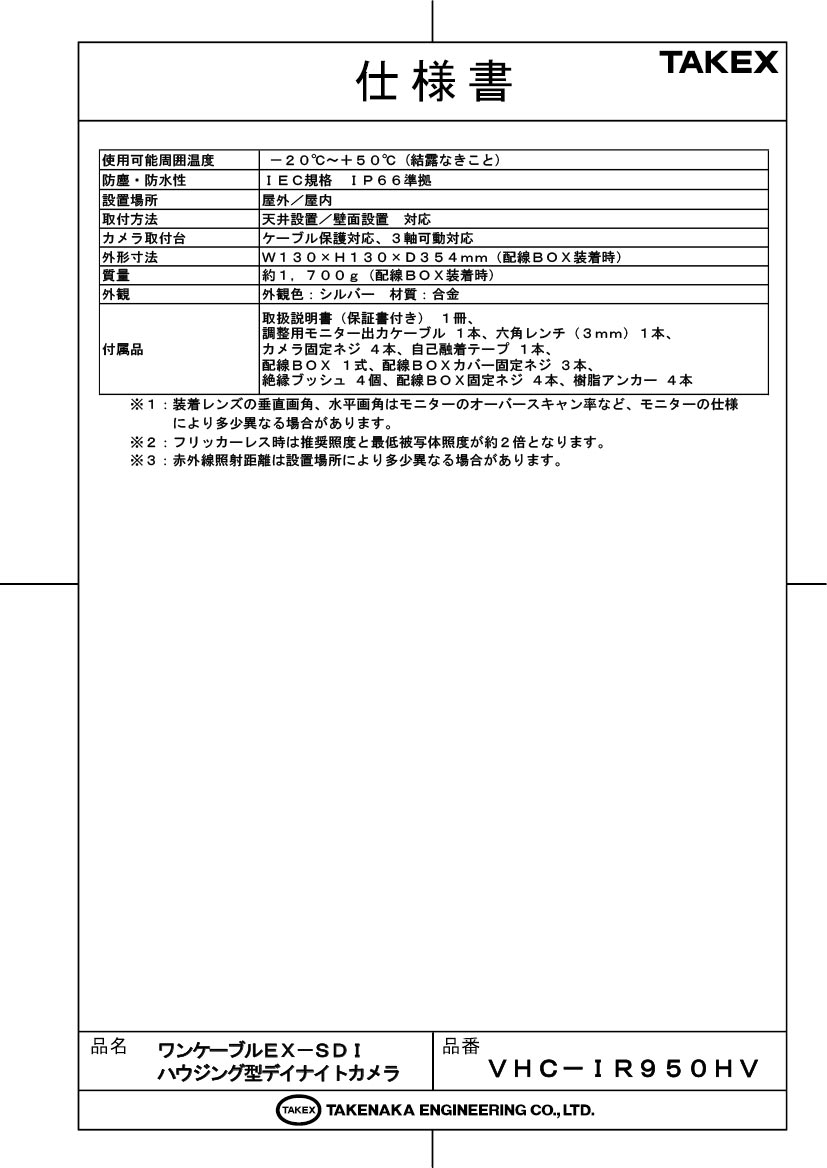

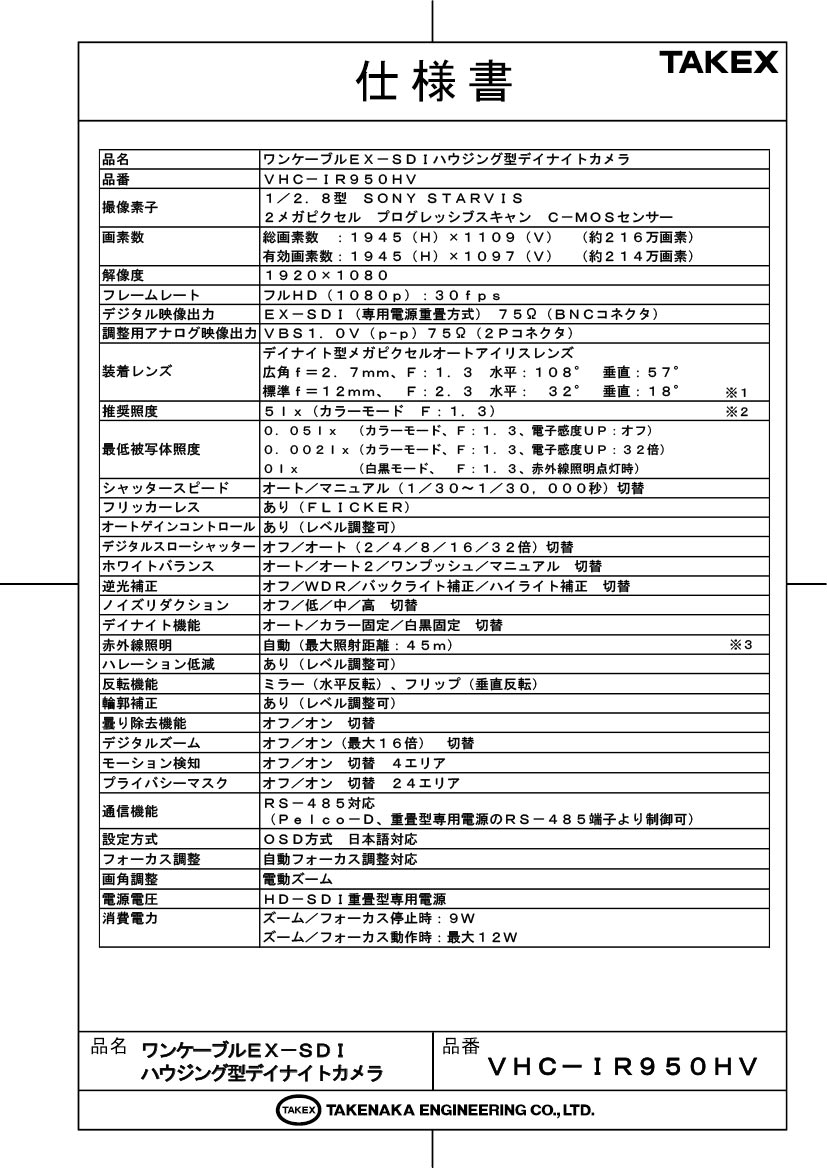

製品仕様

項目	内容
品名 / 品番	ワンケーブルEX-SDIハウジング型デイナイトカメラ / VHC-IR950HV
撮像素子	1／2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数：1945(H)×1109(V) / 有効画素数：1945(H)×1097(V)（約214万画素）
解像度 / フレームレート	1920×1080 (フルHD 1080p) / 30fps
映像出力	EX-SDI：BNCコネクタ (75Ω) / アナログ出力：VBS 1.0V(p-p) 75Ω (調整用2P)
装着レンズ	電動ズーム・オートアイリスレンズ広角f=2.7mm(F1.3)〜標準f=12mm(F2.3)
画角	水平:108°〜32° / 垂直:57°〜18°
最低被写体照度	0.05 lx (カラー)、0.002 lx (電子感度UP 32倍)、0 lx (赤外線点灯時)
赤外線照明	自動点灯 (最大照射距離：45m) / アンチサチュレーション機能付
画像補正機能	WDR、BLC、HLC、3D-DNR、フリッカーレス、曇り除去
プライバシーマスク	24エリア設定可能
通信機能	RS-485対応 (Pelco-D)
電源電圧 / 消費電力	EX-SDI重畳型専用電源 / 最大12W (ズーム・フォーカス動作時)
動作環境	温度：-20℃〜+50℃ (結露なきこと) / 屋外・屋内
防塵・防水性	IEC規格 IP66準拠

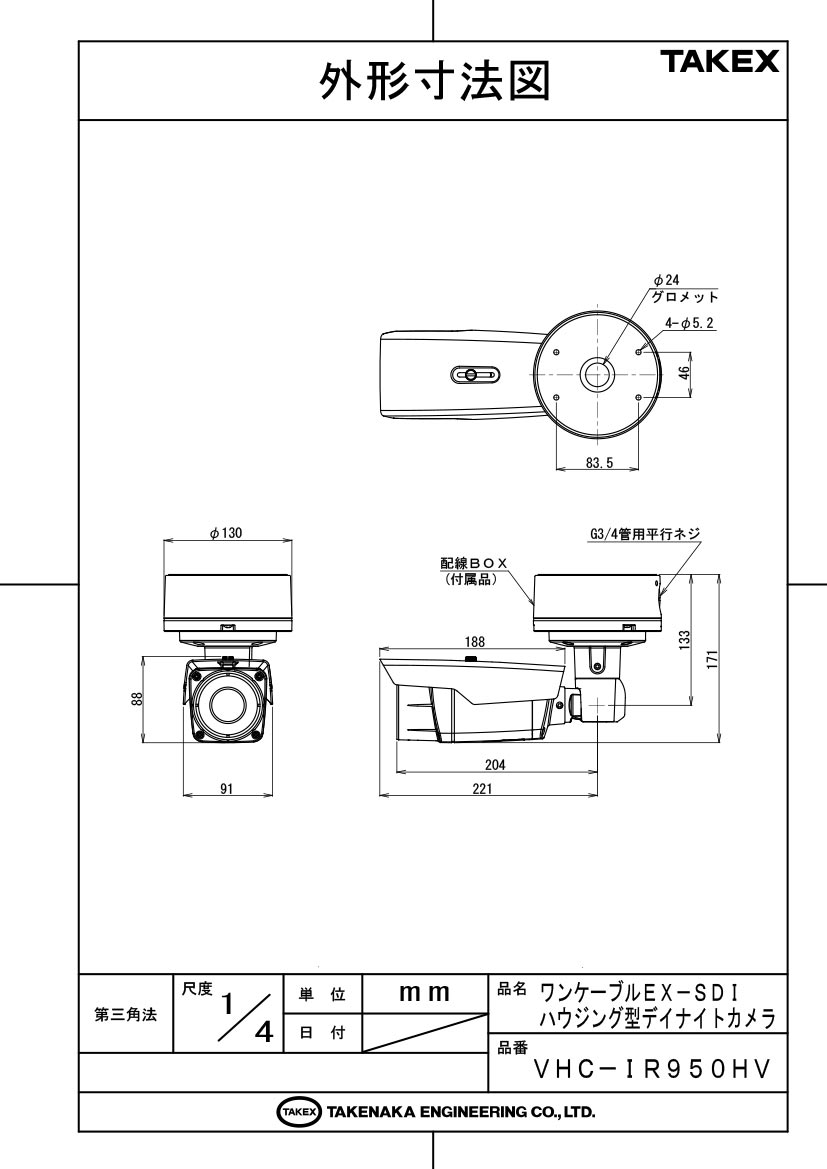

外形寸法 / 質量	W130 × H130 × D354 mm / 約1,700g (配線BOX装着時)
材質 / 外観色	アルミ合金 / シルバー

FAQ

Q：EX-SDIとはどのような規格ですか？ A：同軸ケーブルを使用してフルHDのデジタル映像を非圧縮で伝送する規格です。IPカメラのような遅延がなく、アナログカメラに近い操作感で高精細な監視が可能です。

Q：配線距離はどこまで伸ばせますか？ A：5C-FBケーブル使用時で最大350mです。専用の重畳電源を使用し、OSD設定から長距離モード（135M+）に変更することで、最大500mまで延長可能です。

Q：既存のアナログ用同軸ケーブル（3C-2V/5C-2V）は使えますか？ A：推奨されません。EX-SDIは高周波信号を使用するため、アナログ用ケーブルでは減衰が激しく、映像が映らない、またはノイズが発生する原因となります。5C-FBを必ず使用してください。

Q：電源は別途用意する必要がありますか？ A：いいえ、本機は「ワンケーブル（重畳電源）方式」です。専用の重畳電源装置を介して、同軸ケーブル1本で電源を供給するため、カメラ付近に電源工事は不要です。

Q：録画機は何を選べばよいですか？ A：EX-SDI規格に対応したレコーダー、またはEX-SDI信号をHDMI等に変換するコンバーターが必要です。一般のアナログレコーダーやHD-TVI/AHDレコーダーには直接接続できません。

Q：ピント合わせはどのように行いますか？ A：電動ズーム・フォーカス機能を搭載しています。OSDスイッチを操作して画角を決めると、自動でピントを合わせるワンプッシュAF機能が作動します。

Q：夜間の赤外線による白とび（ハレーション）が心配です。 A：アンチサチュレーション（ANTI-SAT.）機能を搭載しており、近距離の被写体に対しても赤外線量を適切に補正し、白とびを抑えた映像を得ることができます。

Q：カメラ内部が結露した場合は分かりますか？ A：はい。自己診断機能（温湿度センサー）を搭載しており、内部の湿度が上昇すると基板上のLEDが赤色に点灯してお知らせします。

Q：H鋼への設置時に注意することはありますか？ A：金属面への設置は、ノイズ混入や故障を避けるため、必ず付属の「絶縁ブッシュ」を使用して、カメラ本体と設置面を電気的に絶縁してください。

Q：50Hz地域の蛍光灯下で画面がチラつくのですが？ A：OSDメニューのシャッタースピード設定から「FLICKER（フリッカーレス）」を選択することで、チラツキを抑制できます。
