赤外線暗視カメラ [VSC-870]

赤外線暗視カメラ [VSC-870]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線暗視カメラ EXview HAD CCD アナログ（EIA） 水平解像度600本

赤外線暗視カメラ VSC-870

VSC-870は、ソニー製の高感度撮像素子「EXview HAD CCD」と高度なデジタルプロセス（DSP）方式を採用した、プロフェッショナル仕様の赤外線暗視カメラです。最低被写体照度0.05ルクスの圧倒的な低照度性能を誇り、赤外線照明装置と組み合わせることで完全な暗闇（0ルクス）でも鮮明な監視を可能にします。

  • 型番： VSC-870
  • 製品カテゴリ： 監視カメラ / 赤外線暗視カメラ（アナログ）
  • 主な用途： 夜間監視、工場・倉庫の防犯、駐車場監視、車両ナンバー確認
  • 設置場所： 屋内用（屋外はハウジング併用推奨）
  • 電源： DC12V（極性あり）

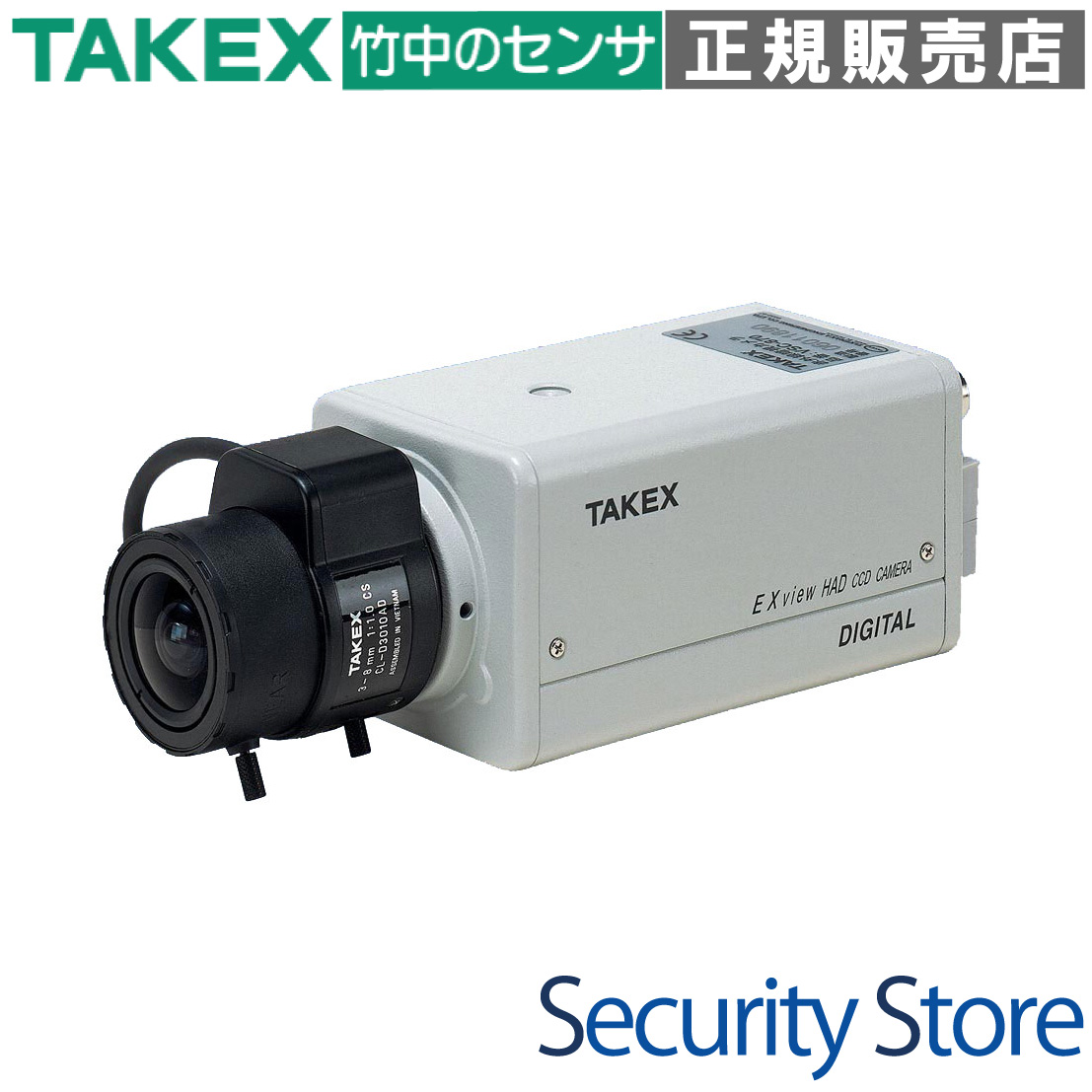

VSC-870 赤外線暗視カメラ 製品画像

資料ダウンロード

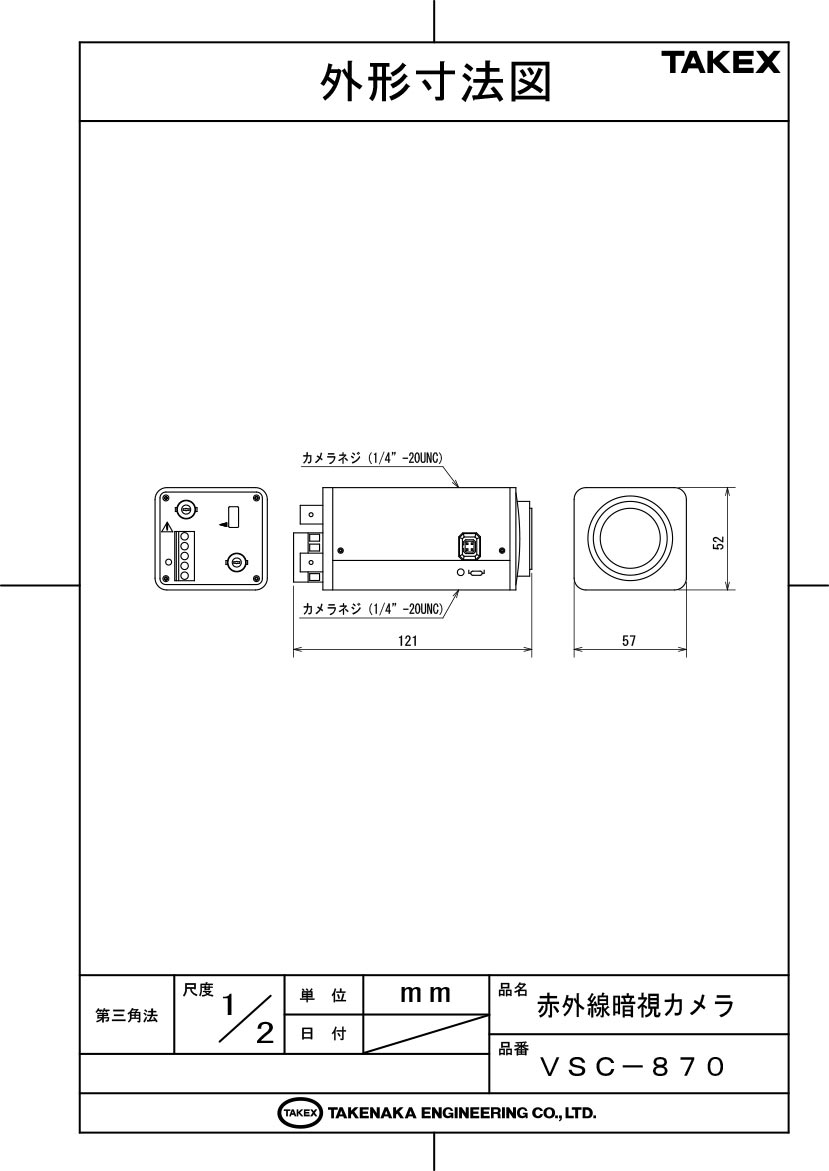

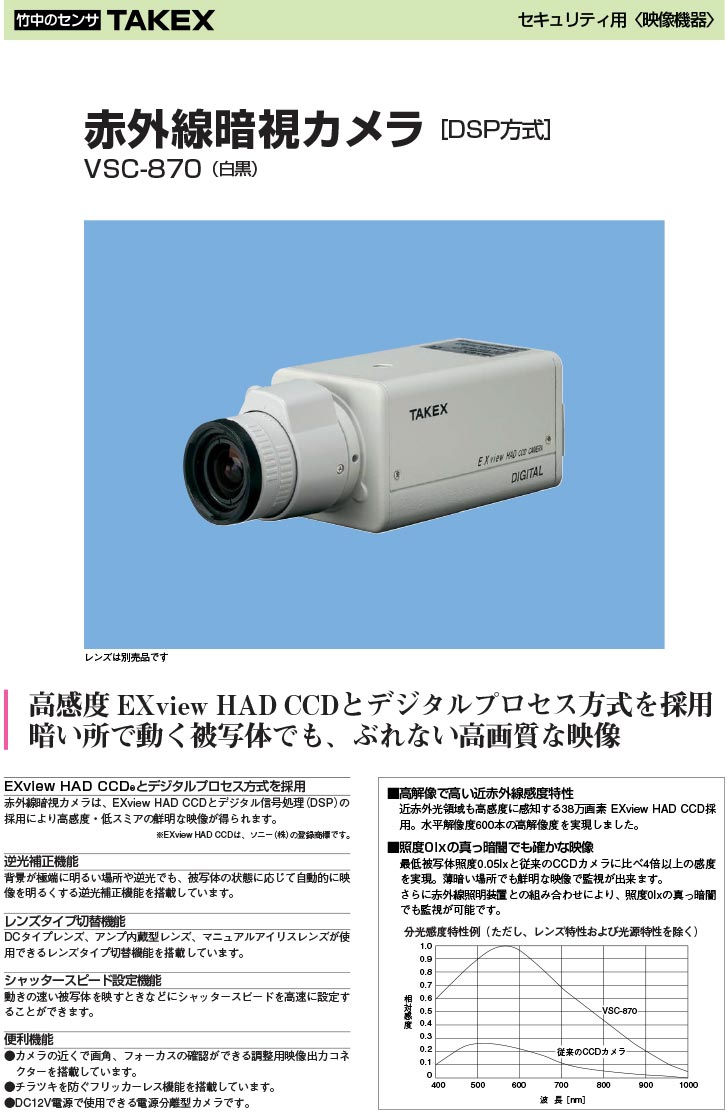

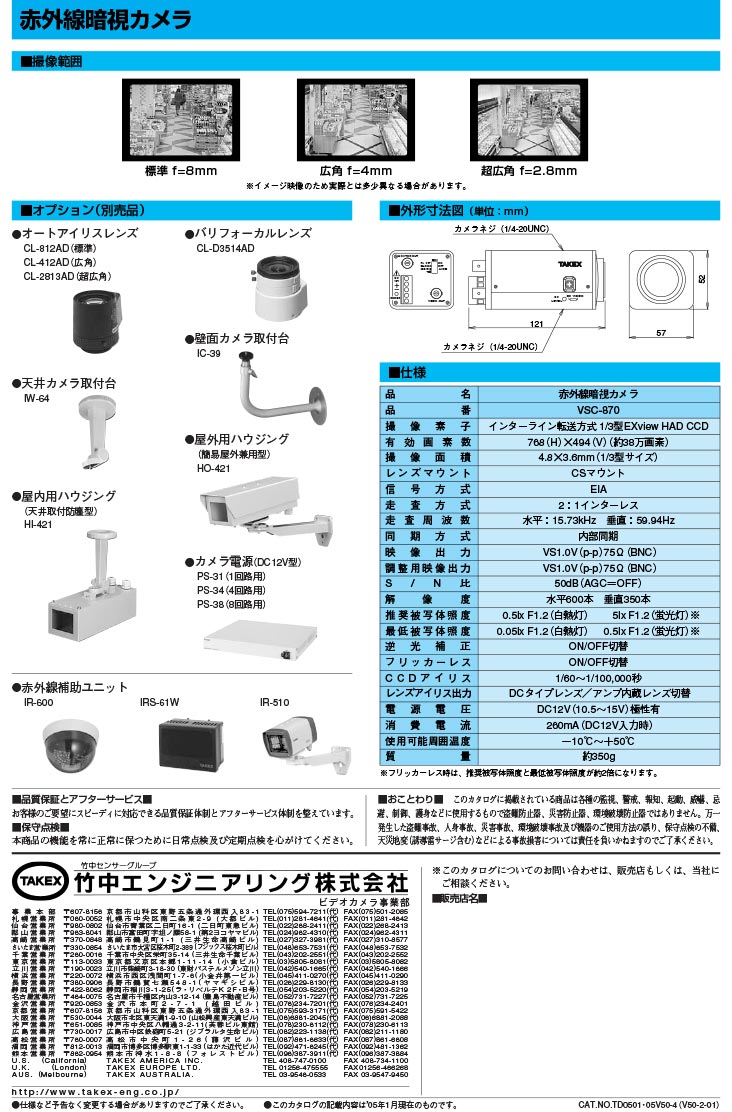

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 夜間や薄暗い倉庫内の常時監視
  • 赤外線照明を使用した完全な暗所での撮影
  • 高速道路や駐車場での車両ナンバー確認
  • 明暗差の激しい出入口付近の監視
  • チラツキが気になる東日本地域（50Hz）の屋内

導入前に確認したいポイント

  • CSマウントレンズ（突出5mm未満）が必要
  • 電源はDC12V。重畳型電源ユニットは使用不可
  • アナログ（BNC）出力のため、デジタル録画機側の入力を確認
  • 赤外線照明装置は別売です

特長

EXview HAD CCD による圧倒的な低照度性能

撮像素子に1/3型 EXview HAD CCDを採用。近赤外線領域の感度が飛躍的に向上しており、0.05ルクスという極めて低い照度環境でも、ノイズの少ない鮮明なモノクロ映像を実現します。光量の少ない現場でも被写体を確実にとらえます。

水平解像度600本の高精細デジタルプロセス

DSP（デジタル信号処理）方式の採用により、アナログカメラながら水平解像度600本という高精細な画像を提供します。細部まで潰れにくい階調表現が可能で、監視映像の証拠能力を高めます。

逆光補正機能（BLC）による視認性確保

背景が極端に明るい窓際や、夜間のライトによる逆光が発生する環境でも、被写体に合わせて露出を自動調整します。人物の顔が黒く潰れるのを防ぎ、最適な明るさで描画します。

フリッカーレス機能でチラツキを抑制

東日本などの電源周波数50Hz地域において、蛍光灯下で発生する画面の周期的な明滅（チラツキ）を電子的に抑制。常に安定した見やすい映像を提供します（1/100秒固定動作）。

多彩なレンズに対応する切替機能

DCタイプレンズ、アンプ内蔵型（VIDEO）レンズ、さらにマニュアルアイリスレンズにもスイッチ一つで対応可能です。設置環境の明るさや求める画角に合わせて、幅広いレンズ選択が可能です。

高速シャッタースピード設定機能

動きの速い被写体をブレずに撮影するための高速シャッターモードを搭載（最大1/100,000秒）。工場の製造ライン監視や車両のナンバー確認など、一瞬の動きを捉える必要があるシーンに有効です。

現場調整を容易にする「調整用映像出力」

カメラ本体にBNCコネクタの「調整用映像出力（MONITOR OUT）」を搭載。高所作業時でもカメラのすぐそばでポータブルモニターを接続し、画角やピントの最終確認を効率的に行えます。

フランジバック調整機構を装備

レンズのピント位置を物理的に微調整できるフランジバック調整リングを搭載。ズームレンズのボケ解消や、特殊なレンズ使用時の厳密なフォーカス合わせに対応します。

選定時に評価したい強み

  • 暗所対応力： 赤外線照明との相性が極めて良く、完全な暗闇でも鮮明な監視が可能。
  • 安定した画質： DSP処理によりアナログ特有のノイズを低減し、高解像度を実現。
  • 高い施工性： 調整用出力端子により、設置現場での調整時間が大幅に短縮可能。
  • 信頼のTAKEXブランド： 防犯のプロフェッショナルが選ぶ、耐久性と信頼性に優れた設計。

設置・施工ガイド

本機はCSマウントの1/3インチレンズ専用機です。レンズ後部のネジ込み部分が5mm以上あるレンズを使用すると、内部のCCDを物理的に破損させる恐れがあるため、必ず仕様を満たすレンズを選定してください。

確認項目 この製品での考え方・注意点
電源配線 DC12V専用。電圧降下を考慮し、配線距離に応じた芯線径を選定してください。
電源ユニット 指定のPS-21/24/28を使用。重畳型電源（同軸給電）には絶対に接続しないでください。
映像出力 BNCコネクタ、75Ω同軸ケーブルを使用。500mを超える場合は補償器が必要です。
設定スイッチ 背面のDIPスイッチでフリッカーレスや逆光補正のON/OFFを現場に合わせて設定。

推奨配線距離（DC12V電源供給時）

電線サイズ 13V供給時 14V供給時 15V供給時
Φ0.65mm (0.33mm2) 50m 70m 90m
Φ0.90mm (0.63mm2) 100m 140m 180m
Φ1.20mm (1.13mm2) 180m 250m 320m
Φ1.60mm (2.01mm2) 310m 440m 570m

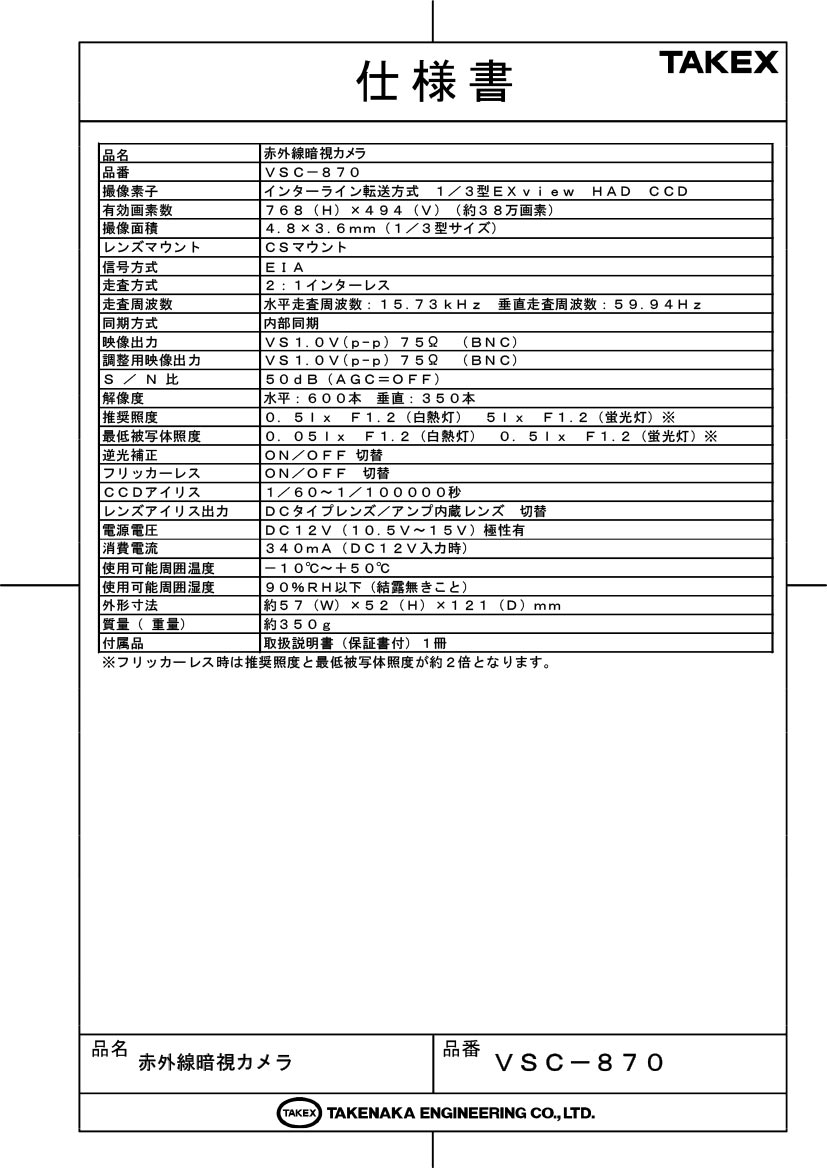

製品仕様

項目 内容
品名赤外線暗視カメラ
品番VSC-870
撮像素子インターライン転送方式 1／3型EXview HAD CCD
有効画素数768 (H) × 494 (V) (約38万画素)
撮像面積4.8 × 3.6 mm (1／3型サイズ)
レンズマウントCSマウント
信号方式EIA
走査方式2：1インターレス
走査周波数水平走査周波数：15.73kHz 垂直走査周波数：59.94Hz
同期方式内部同期
映像出力VS 1.0V (p-p) 75Ω (BNC)
調整用映像出力VS 1.0V (p-p) 75Ω (BNC)
S／N比50dB (AGC=OFF)
解像度水平：600本 垂直：350本
推奨照度0.5 lx F1.2 (白熱灯) 5 lx F1.2 (蛍光灯) ※フリッカーレス時2倍
最低被写体照度0.05 lx F1.2 (白熱灯) 0.5 lx F1.2 (蛍光灯) ※赤外線併用時0lx
電源電圧DC12V (10.5V〜15V) 極性有
消費電流340mA (DC12V入力時)
逆光補正ON／OFF 切替
フリッカーレスON／OFF 切替
CCDアイリス1／60〜1／100000秒
レンズアイリス出力DCタイプレンズ／アンプ内蔵レンズ 切替
使用可能周囲温度－10℃〜＋50℃
使用可能周囲湿度90%RH以下 (結露無きこと)
外形寸法約57 (W) × 52 (H) × 121 (D) mm
質量 (重量)約350g
付属品取扱説明書 (保証書付) 1冊

FAQ

Q：赤外線照明がなくても真っ暗闇で映りますか？ A：いいえ。本機は「赤外線暗視カメラ」ですが、0ルクスの完全な暗闇で使用する場合は別売の赤外線照明装置が必要です。赤外線がない環境では、最低0.05ルクス（白熱灯）の明るさが必要です。
Q：東日本で使用する場合の設定は？ A：東日本（50Hz地域）で蛍光灯照明の下で使用する場合、背面のDIPスイッチでフリッカーレス（FL）を「ON」に設定してください。これにより画面のチラツキが抑制されます。
Q：同軸ケーブル1本で電源も送れる重畳型ですか？ A：いいえ、本機は電源分離型です。DC12Vを専用の電源端子から供給する必要があります。重畳型電源ユニットに接続すると故障の原因になりますので絶対におやめください。
Q：使用できるレンズのマウント形式は？ A：CSマウントです。Cマウントレンズを使用する場合は、別途C/CSマウントアダプターが必要ですが、CCDまでの物理距離には十分注意してください。
Q：ピントがどうしても合いません。どうすればいいですか？ A：レンズのフォーカスリングで合わない場合、カメラ本体の「フランジバック調整リング」を回して、CCD素子とレンズの距離を微調整してください。
Q：推奨される電源ユニットは何ですか？ A：TAKEX製のPS-21、PS-24、PS-28などが推奨されます。PS-300などの特定のユニットは使用できないためご注意ください。
Q：映像を何百メートルも延長できますか？ A：5C-2Vケーブルを使用すれば、最大500m程度まで延長可能です。それ以上の距離や、信号の減衰が気になる場合はビデオ増幅器（補償器）をご利用ください。
Q：屋外に設置できますか？ A：本機単体では防水性能がありません。屋外に設置する場合は、必ず防滴・防水仕様の屋外用カメラハウジングに収納して使用してください。
Q：調整用出力（MONITOR OUT）の役割は？ A：設置作業時にメイン出力を録画機に繋いだまま、ポータブルモニターを本機に直接繋いで画角やピントをその場で確認するための端子です。施工効率を大幅に向上させます。
Q：カラーで撮影できますか？ A：本機は高感度特性を優先した白黒（モノクロ）専用カメラです。夜間や暗所での視認性を重視する設計となっています。
