ZT-2 断線検知端末 TAKEX 竹中エンジニアリング [ZT-2]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

断線検知に最適！高信頼性の端末

通常在庫品です。決済確認後すぐに発送致します。

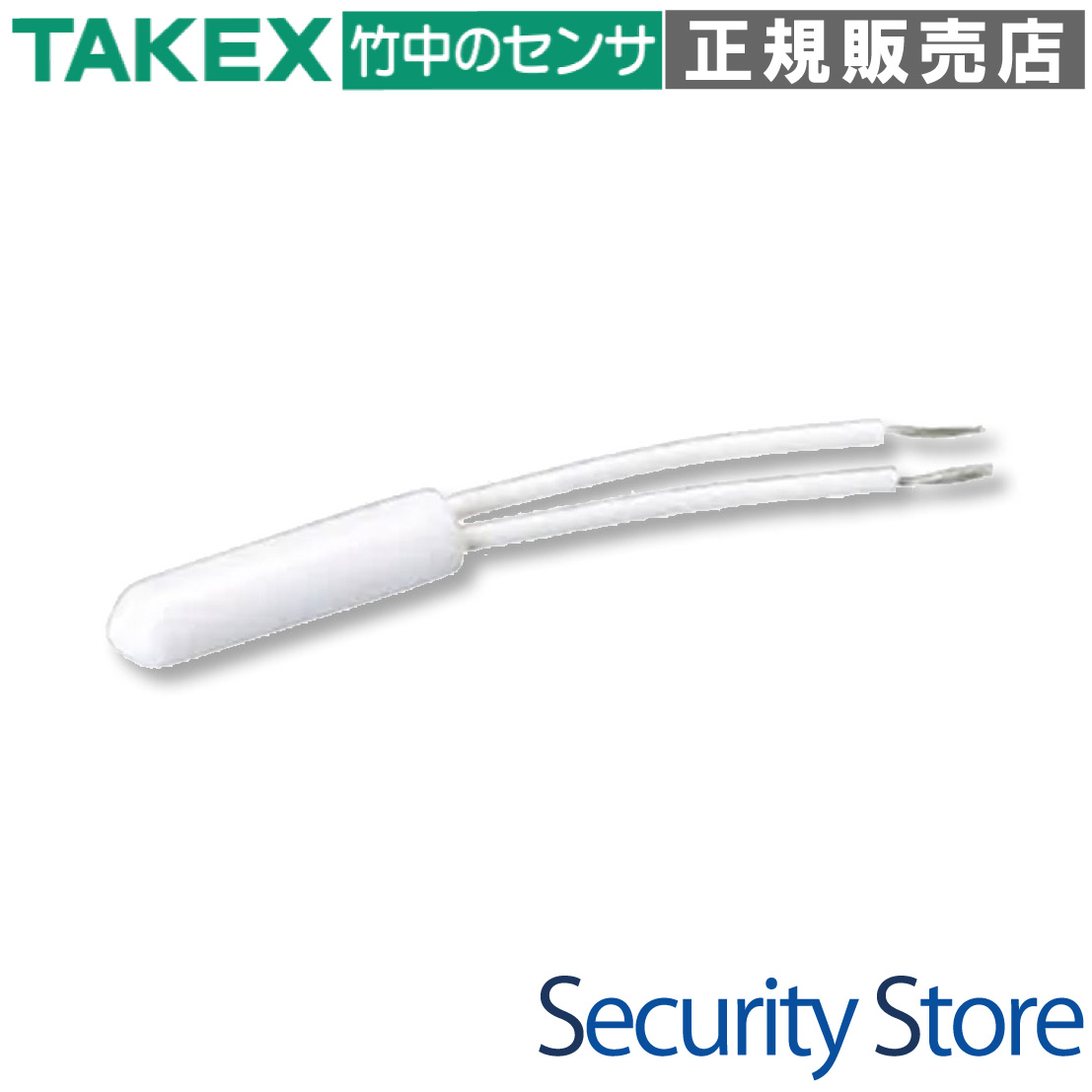

ZT-2は、断線検知用途に適した高信頼性の端末です。本製品は、PVC耐熱電線を採用し、耐久性と安全性を兼ね備えています。リード線にはUL1015LF 22AWG WHITEを使用し、RoHS指令にも対応。20kΩ±1%の金属皮膜抵抗器を内蔵し、正確な断線検知が可能です。また、耐熱性にも優れ、連続使用温度60℃以下での運用が可能。重量は約3.2g±0.8gと軽量設計で、設置の自由度も高い製品です。さらに、脱アセトンタイプのRTVゴム充填材を採用し、絶縁性と防水性を強化。はんだには鉛フリーはんだを使用し、環境に配慮した設計となっています。ZT-2は、各種センサーや配線の断線監視用途に適しており、信頼性の高い検知を実現します。

製品概要

ZT-2は、断線検知を目的とした高信頼性の端末であり、耐熱性、耐久性、安全性に優れた構造を持っています。本製品はRoHS指令に対応し、環境負荷の低減を考慮した設計となっています。

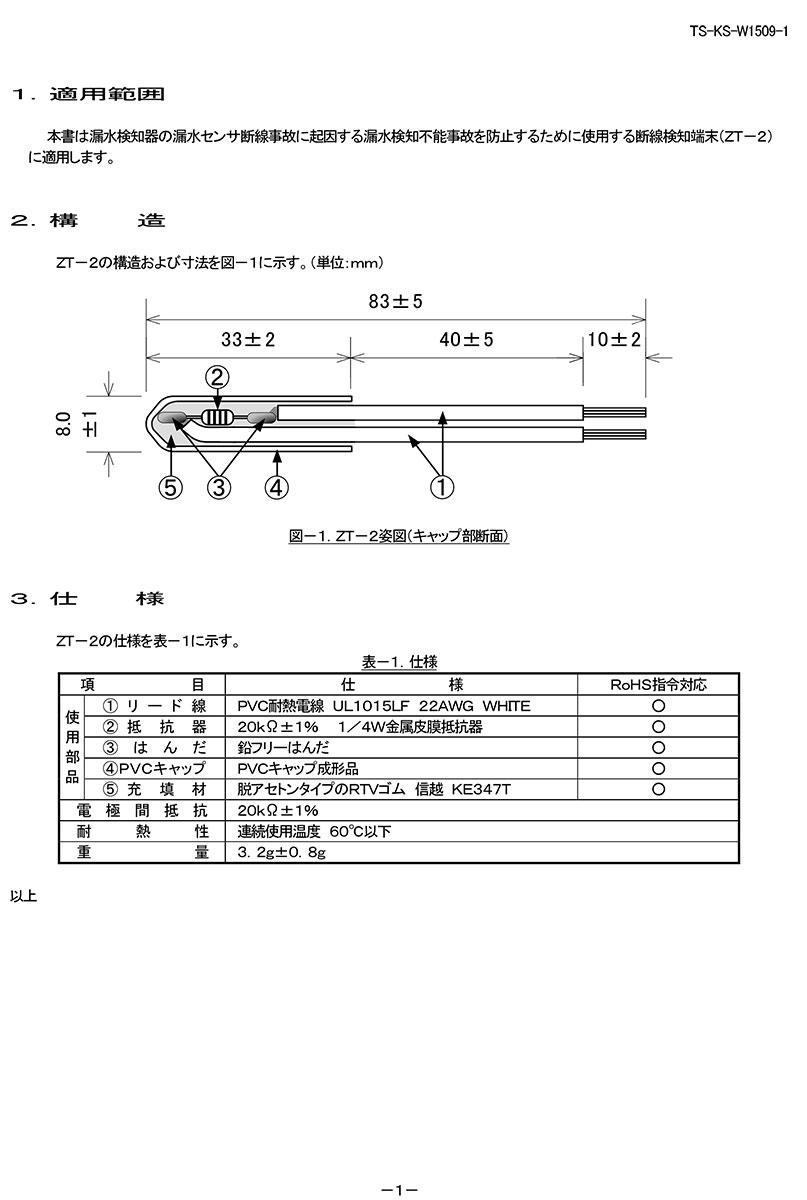

主な仕様

項目	仕様	RoHS指令対応
リード線	PVC耐熱電線 UL1015LF 22AWG WHITE	〇
抵抗器	20kΩ±1% 1/4W 金属皮膜抵抗器	〇
はんだ	鉛フリーはんだ	〇
PVCキャップ	PVCキャップ成形品	〇
充填材	脱アセトンタイプのRTVゴム信越 KE347T	〇
電極間抵抗	20kΩ±1%	-
耐熱性	連続使用温度 60℃以下	-
重量	3.2g±0.8g	-

使用上の注意

断線検知端末を電線として使用しないでください。
端末を踏んだり、重量をかけたりしないでください。
施工および結線は、取扱説明書に従って行ってください。
1回路につき1本の使用を推奨します。
断線検知端末と漏水センサーの接続は圧着スリーブまたは半田接続とし、電気的に接触しないよう絶縁処理を行ってください。
