リレーユニット コントローラ内収容型 (10個) [SDR-2]

リレーユニット コントローラ内収容型 (10個) [SDR-2]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング リレーユニット 信号分配 セキュリティ周辺機器 10個入パック

SDR-2 リレーユニット コントローラ内収容型 (10個入り)

有電圧入力を2系統の無電圧接点に変換・分配する、コントローラ収容に最適な超小型リレーユニットです。

SDR-2は、1系統のDC電圧信号（10V〜28V）を受けて、独立した2系統の無電圧リレー接点（c接点×2）を出力する分配パーツです。竹中エンジニアリング製のコントローラ（C-603以上）の内部スペースに収まるよう設計されており、現場での配線構成の拡張や信号のアイソレーションを省スペースで実現します。

  • 型番： SDR-2
  • 製品名： リレーユニット（コントローラ内収容型）
  • 方式： リアルタイム出力型リレーユニット
  • 出力構成： 無電圧リレー接点 2c（独立2系統）
  • 入力電圧： DC10V 〜 DC28V（極性あり）
  • パッケージ： 1箱10個入り（プロユース・複数設置向け）

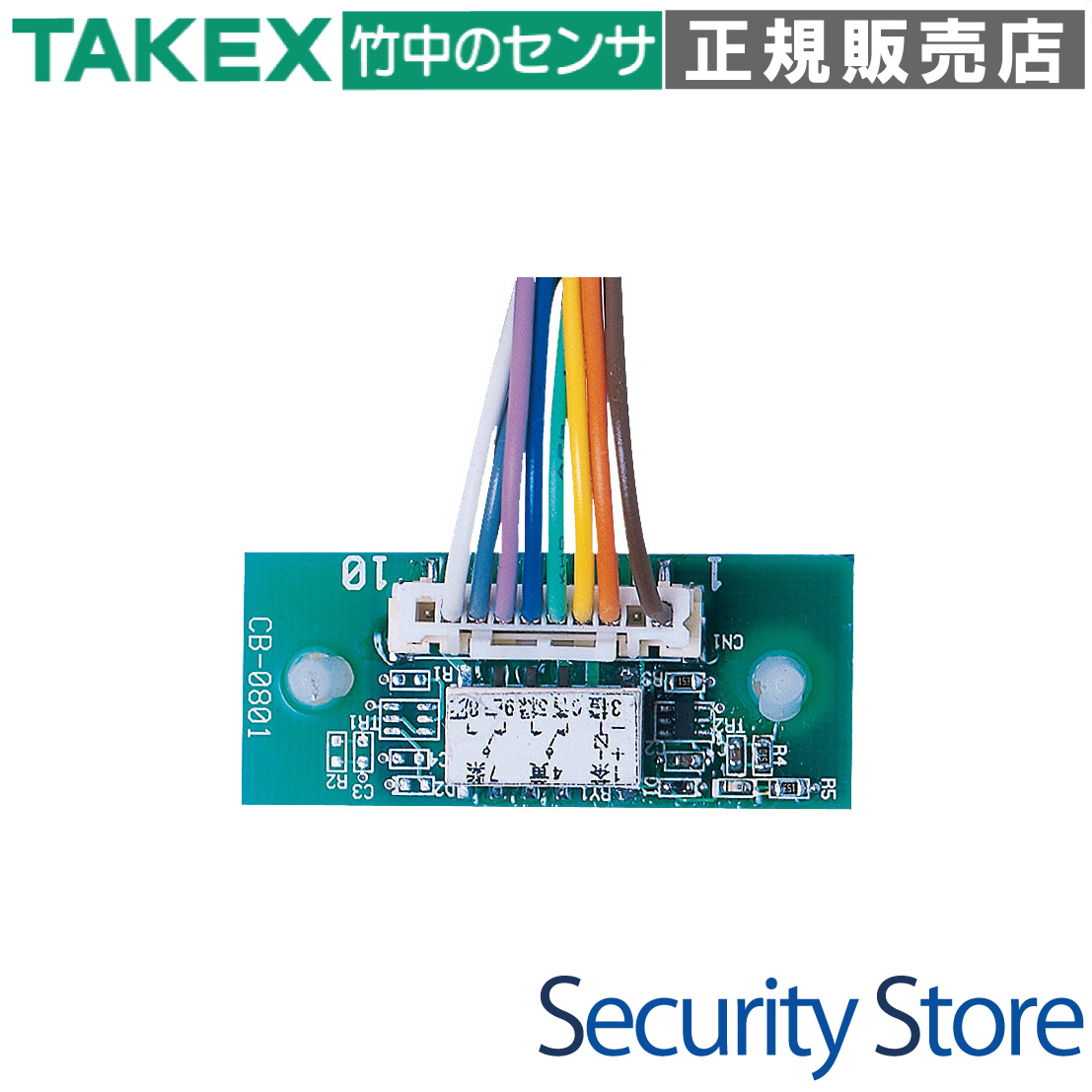

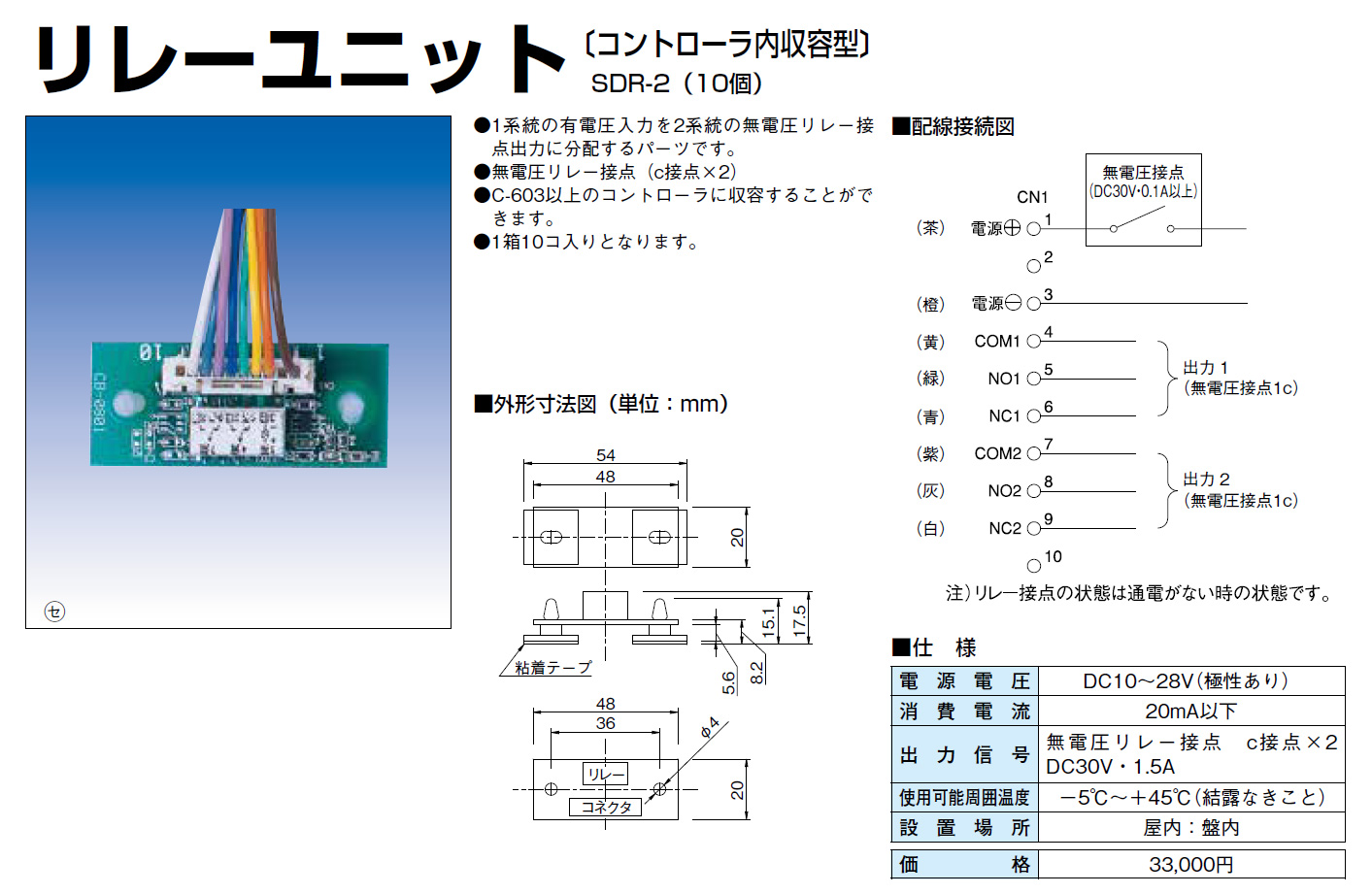

SDR-2 リレーユニット 製品画像

資料ダウンロード

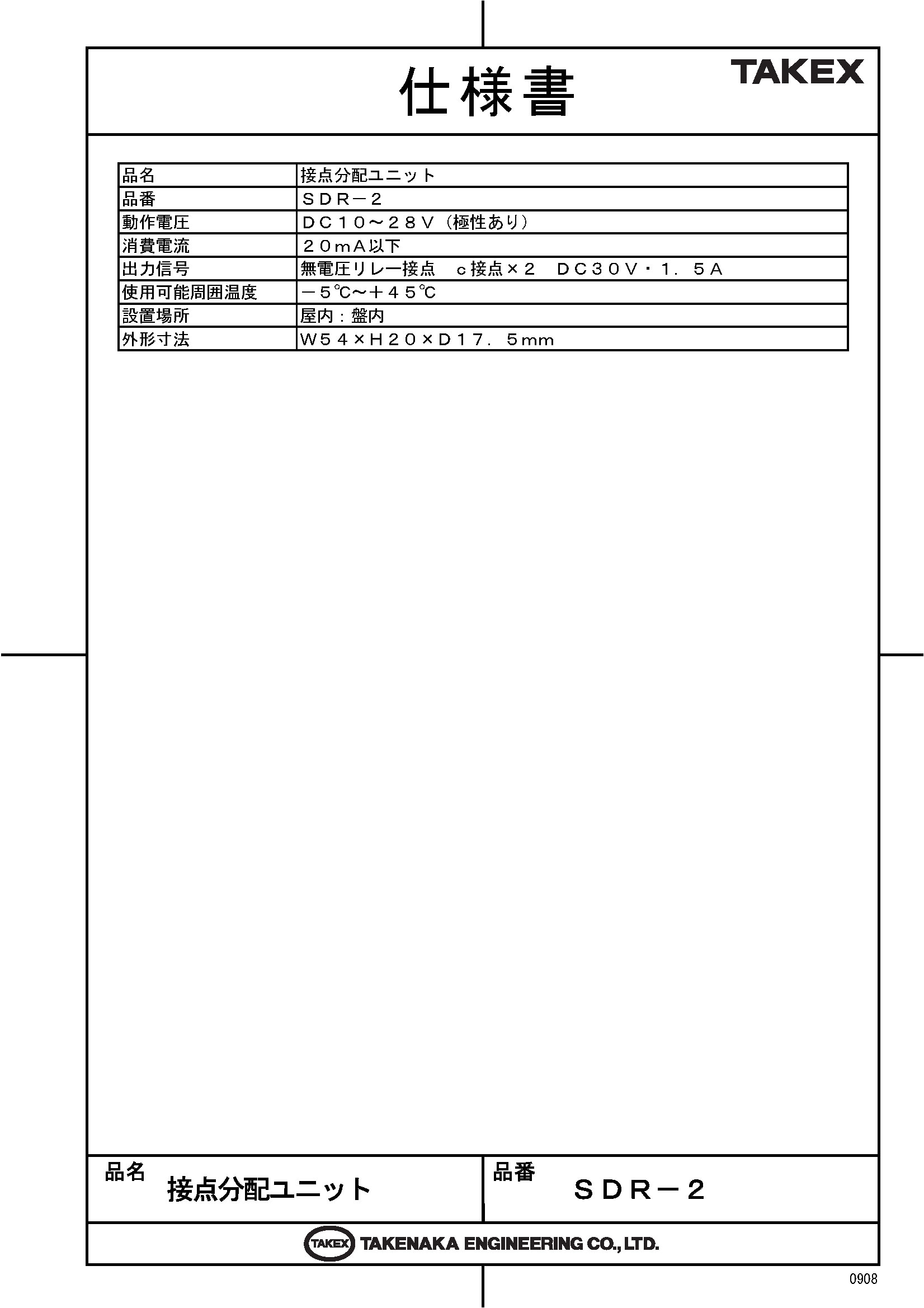

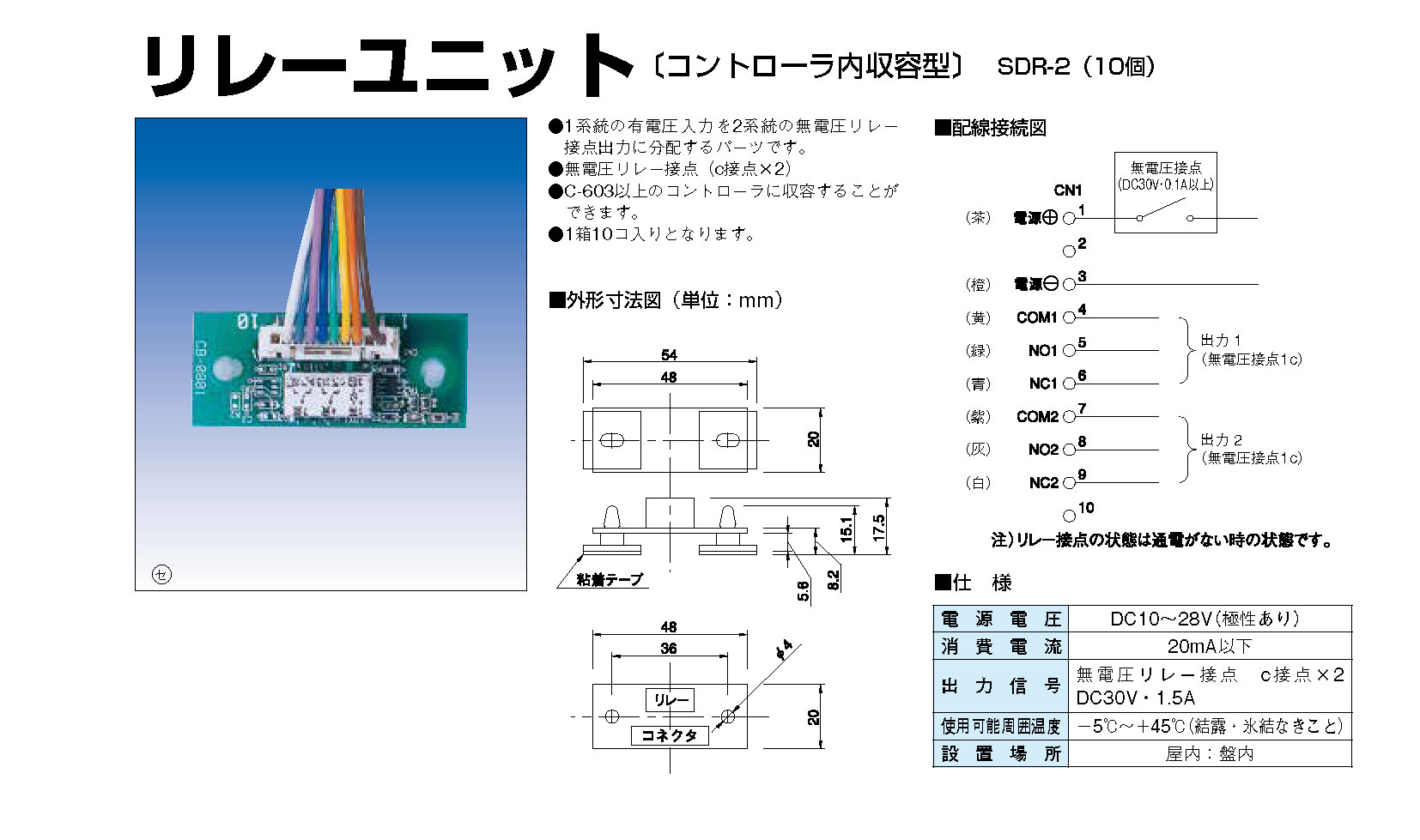

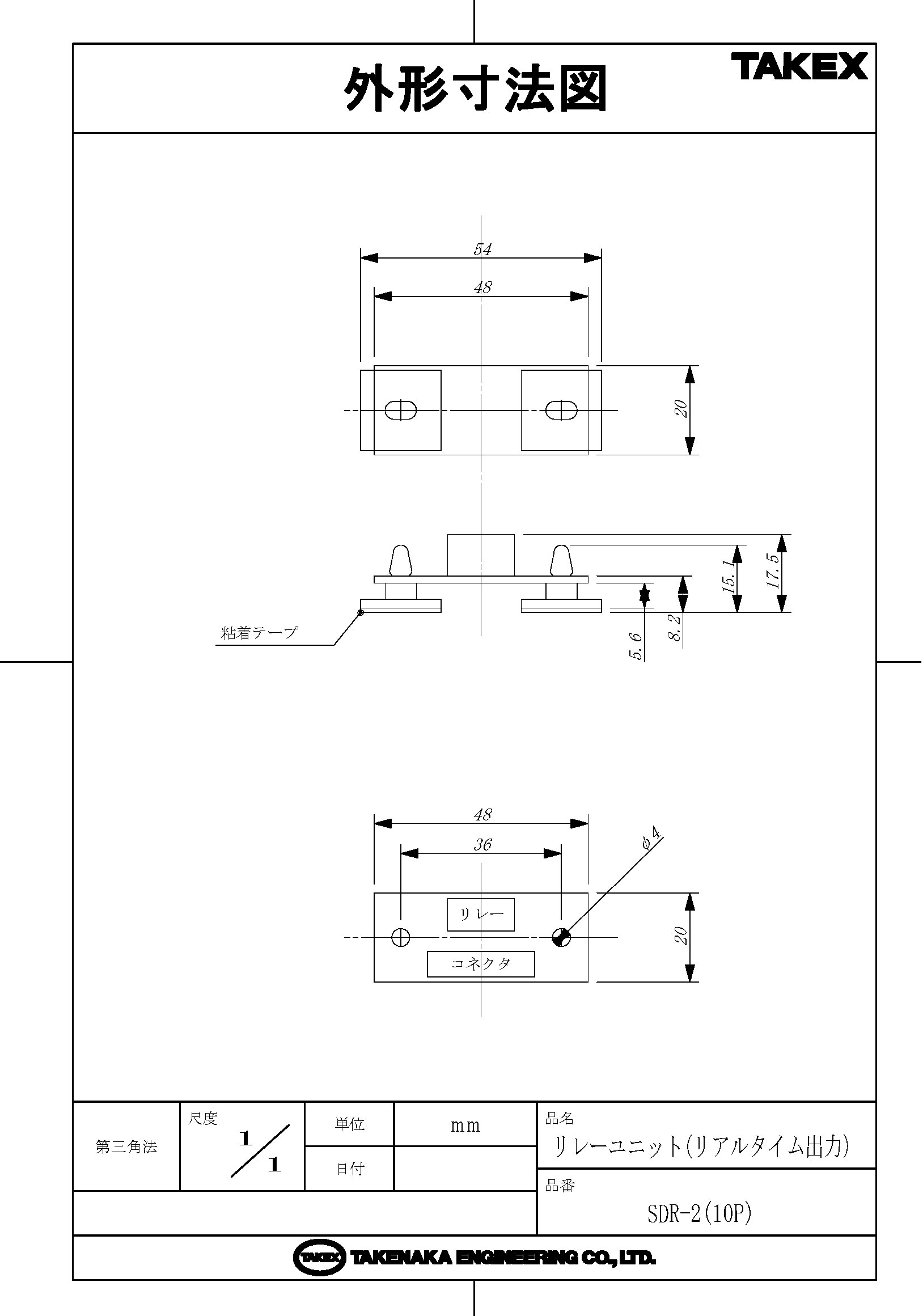

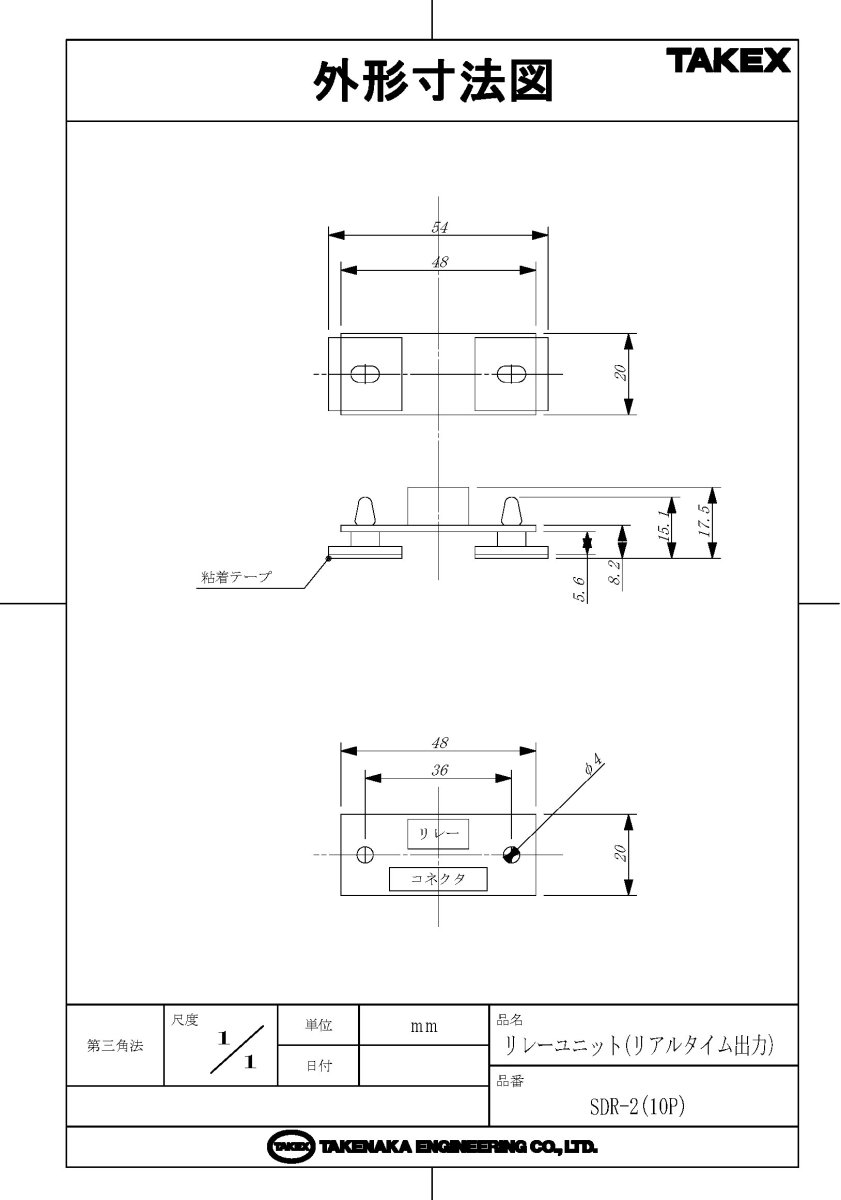

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 1つの信号から警報ベルと録画入力を同時に動かしたい時
  • コントローラの電圧出力を無電圧接点に変換したい時
  • 制御回路と負荷回路を電気的に絶縁（アイソレーション）したい時
  • 電気錠や回転灯など、電流容量が必要な機器の駆動制御

導入前に確認したいポイント

  • 入力電源の極性（茶：プラス、橙：マイナス）
  • 最大接点容量（DC30V・1.5A以内）
  • 収容スペースの有無（W54×H20×D17.5mm）
  • 1箱10個入りのセット販売製品であること

特長

1系統の信号を2系統の独立接点へ分配

1つの有電圧入力に対して、2つの独立した無電圧c接点（COM/NO/NC）を出力します。これにより、1つのセンサー検知信号から「現場の警報機」と「管理室のレコーダー」など、異なる2つのシステムへ同時に信号を送ることが可能になります。

超小型設計による高い収容性

幅54mm、厚さ17.5mmという極めてコンパクトなサイズを実現。竹中エンジニアリング製コントローラ（C-603-2等）の内部や、標準的なJIS規格のスイッチボックス、プルボックス内にも容易に収容でき、設置場所を選びません。

リアルタイムな応答性能

電子的な遅延回路を介さないリアルタイム出力型を採用しています。入力電圧の有無が直接リレーコイルを制御するため、ミリ秒単位の応答性が求められるセキュリティ信号やFA現場の信号変換において高い信頼性を発揮します。

最大1.5Aの負荷容量を確保

コントローラの微弱な信号出力を、最大1.5A（DC30V時）の電流容量を持つ接点信号へと変換できます。これにより、直接駆動が難しい電気錠のソレノイドや大音量のサイレン、照明器具などの駆動制御が可能になります。

電気的アイソレーション（絶縁）効果

入力側の制御系と出力側の負荷系をリレーによって電気的に分離します。これにより、出力側の負荷から発生するノイズやサージが制御回路側へ回り込むのを防ぎ、システム全体の安定稼働をサポートします。

施工性に優れたコネクタ式リード線

接続部には10ピンのコネクタ式ハーネスを採用。300mmのリード線（AWG24）は線色ごとに色分けされており、現場での配線ミスを防止するとともに、メンテナンス時のユニット交換もスムーズに行えます。

幅広い対応電圧（DC10V〜28V）

DC12VシステムからDC24Vシステムまで、セキュリティ業界で一般的に使用される電圧帯を広くカバーしています。実力値としてDC9V程度から動作するため、配線抵抗による電圧降下が発生しやすい現場でも安定した動作が期待できます。

プロユースに最適な10個入りパッケージ

本製品は1箱10個入りのセットとなっており、大規模な現場や複数のコントローラに分配ユニットを組み込む際に、コストパフォーマンス高く導入いただけます。

選定時に評価したい強み

  • 確実な信号変換： 有電圧から無電圧c接点2系統への確実な変換。
  • 省スペース： コントローラ内部に両面テープで貼るだけの簡単固定。
  • 高耐久接点： 抵抗負荷にて最大1.5Aの許容容量。
  • 施工品質： カラーコード化されたリード線により誤配線を抑制。

施工・設置ガイド

本製品は、精密な電子部品を含むリレーユニットです。以下のガイドに従って施工を行ってください。

確認項目 この製品での考え方・注意点
取付方法 背面の粘着テープを使用して、コントローラ内部やボックス内に固定してください。
極性確認 入力電源には極性があります。茶色を（＋）、橙色を（－）に接続してください。
熱対策 動作中はリレーコイルが発熱します。複数個を設置する場合は、密着させず隙間を空けてください。
誘導負荷対策 電気錠などの誘導負荷を駆動する場合は、接点保護のためダイオード等のサージ吸収体の併用を推奨します。

配線仕様（カラーコード）

線色 機能 説明
茶 電源入力（＋） DC10V〜28Vを印加
橙 電源入力（－） コモン（GND）
黄 / 紫 COM1 / COM2 リレー出力共通端子
緑 / 灰 NO1 / NO2 常時開（電圧印加時に導通）
青 / 白 NC1 / NC2 常時閉（電圧印加時に遮断）

製品仕様

項目 内容
品名 接点分配ユニット
型番 SDR-2
動作電圧 DC10V 〜 28V (極性あり)
消費電流 20mA以下
出力信号 無電圧リレー接点　c接点×2（独立）
接点容量 DC30V・1.5A（抵抗負荷）
使用可能周囲温度 -5℃ 〜 +45℃ (結露・氷結なきこと)
使用可能周囲湿度 10% 〜 80% RH
設置場所 屋内：盤内（コントローラ内、スイッチボックス内など）
配線接続方式 コネクタ付リード線接続（AWG24、長さ約300mm）
外形寸法 W54 × H20 × D17.5 mm
質量 約25g（1個あたり）
パッケージ内容 1箱 10個入り

FAQ

Q：このユニットで何ができますか？ A：センサーコントローラなどからの電圧出力（DC12V/24Vなど）を信号として受け取り、2系統の独立した無電圧接点に変換・分配することができます。
Q：入力電源に極性はありますか？ A：はい、ございます。茶色のリード線をプラス（＋）、橙色のリード線をマイナス（－）に接続してください。逆接続すると動作しません。
Q：AC100Vの機器を直接制御できますか？ A：本製品の接点容量はDC30V・1.5Aまでです。AC100Vの制御には対応しておりませんので、別途パワーリレーなどを介して制御してください。
Q：1個単位での購入は可能ですか？ A：本型番（SDR-2）は10個入りのパッケージ製品となっております。基本的には10個単位での販売となります。
Q：動作確認用のLEDは付いていますか？ A：超小型設計のため、ユニット自体にLEDインジケーターは搭載されておりません。動作確認はテスター等で接点の導通を確認してください。
Q：屋外で使用できますか？ A：いいえ、屋内専用です。必ずコントローラ内部や、防水性のあるプルボックス・盤の中に収容して使用してください。
Q：接点の寿命はどのくらいですか？ A：定格負荷（1.5A）での動作時で、約10万回が目安です。頻繁に動作させる用途では3〜5年での定期交換を推奨します。
Q：リード線の長さはどのくらいですか？ A：標準で約300mmのリード線が付属しています。AWG24の難燃仕様です。
Q：2系統の出力接点は完全に分かれていますか？ A：はい、2系統のc接点は互いに独立しており、電気的に絶縁されています。
Q：入力電圧が9Vしかありませんが動作しますか？ A：実力値として9V程度からリレーは動作しますが、確実な接点圧を保持し安定して運用いただくために、DC10V以上を供給してください。
