屋外用炎センサ送信機（４周波切替対応型）ホワイト [TXF-124NL(W)]

屋外用炎センサ送信機（４周波切替対応型）ホワイト [TXF-124NL(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 炎センサー 屋外対応 ワイヤレス 放火監視

TXF-124NL(W) 屋外用炎センサ送信機（4周波切替対応型）ホワイト

30m先の微小な炎を瞬時にキャッチ。配線工事不要で、屋外の死角や重要施設を放火・不審火から守るプロ仕様のワイヤレス炎センサーです。

  • 型番： TXF-124NL(W)
  • 製品名： 屋外用炎センサ送信機
  • 検出方式： 紫外線検出方式（185〜260nm）
  • 電源： 専用リチウム電池（電池寿命 約5年）
  • 通信： 426MHz帯 小電力ワイヤレス（4周波切替）
  • 防滴性能： IP43相当（屋外設置可能）

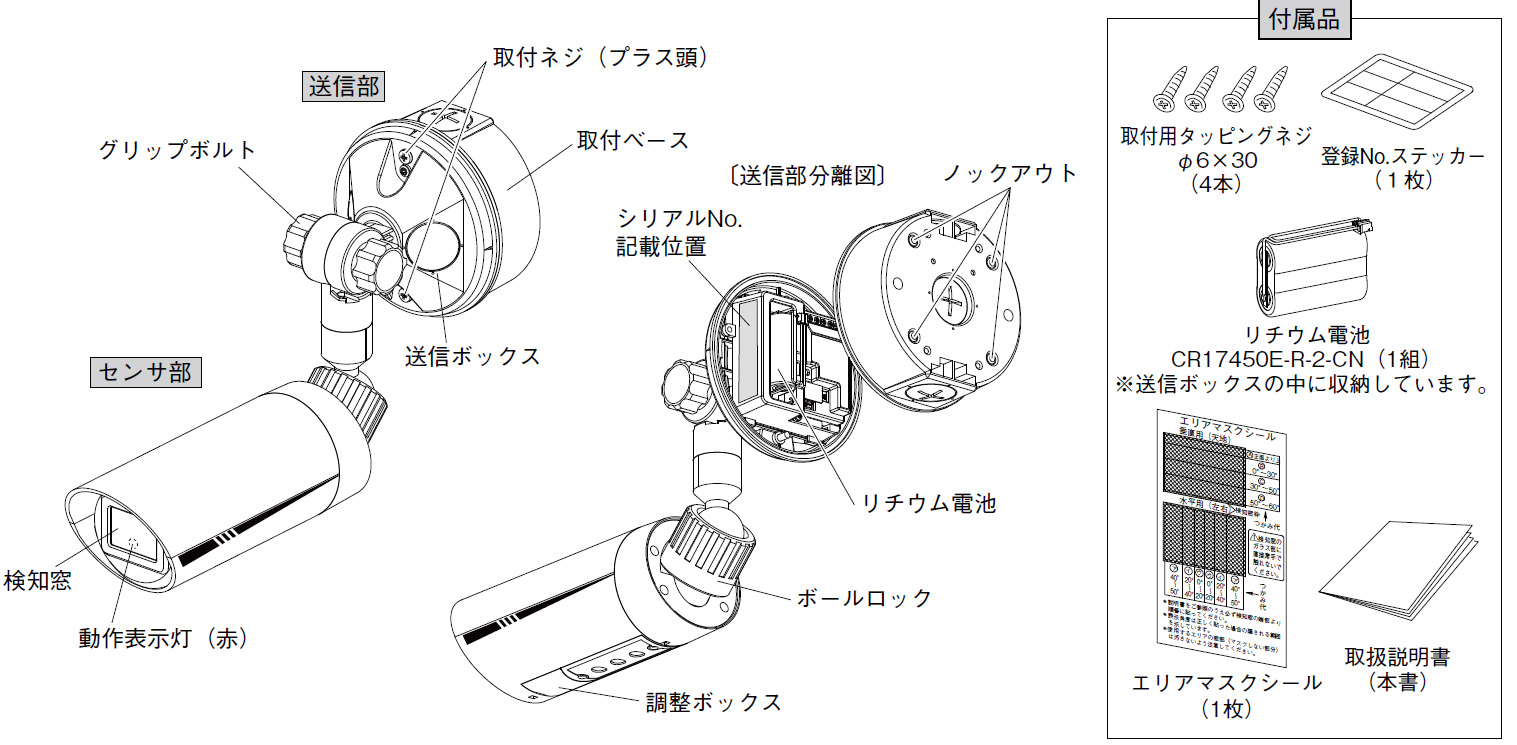

TXF-124NL(W) 製品画像

資料ダウンロード

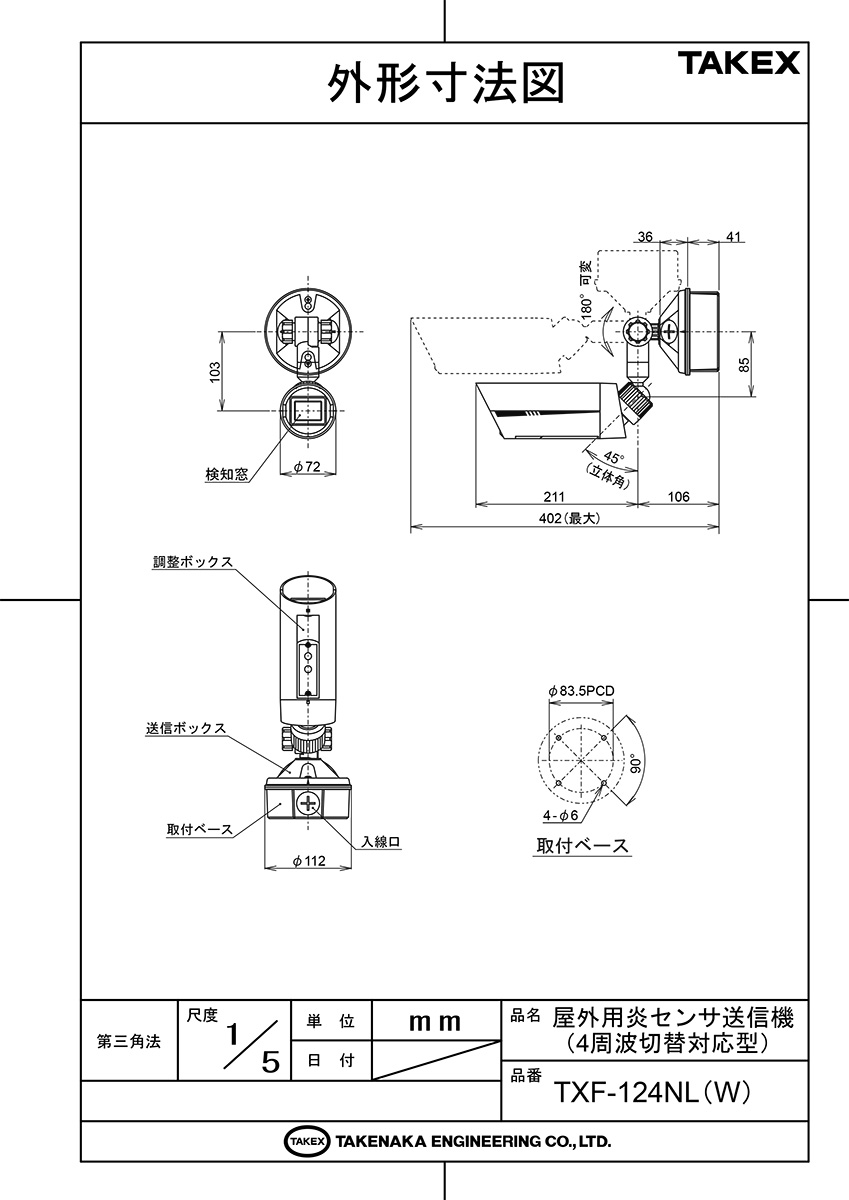

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社・仏閣等の放火監視
  • 資材置場・ゴミ集積所の不審火対策
  • 禁煙エリアでの喫煙監視
  • 配線工事が困難な屋外重要施設
  • 工場の危険物貯蔵庫周辺

導入前に確認したいポイント

  • 窓ガラス越しには検知できません
  • ハロゲン灯等の強力な紫外線源の有無
  • 受信機までの電波到達距離（見通し100m）
  • 設置高さと検知距離の相関
  • 専用電池の予備確保（型番注意）

特長

炎に含まれる紫外線を瞬時に検知する高度なセンシング

炎から放射される特有の紫外線（185〜260nm）を直接捉えるため、煙や熱が広がる前の「出火の瞬間」に警報を発することが可能です。煙感知器や熱感知器では対応が遅れるような屋外や天井の高い空間においても、超早期発見を実現します。

配線不要のフルワイヤレス・電池駆動設計

電源は電池式、信号は無線送信のため、配線工事が一切不要です。これまで配線コストの問題で設置が難しかった屋外の離れた場所や、重要文化財などの景観を損ねたくない現場にも簡単に導入できます。専用電池で約5年の長期運用が可能です。

8段階の環境適応アルゴリズムによる誤報抑制

屋外環境特有の外乱（太陽光、雷、ヘッドライト等）による誤動作を防ぐため、感度設定2段階と検知タイマー4段階（1秒・3秒・6秒・15秒）を搭載。これらを組み合わせた計8段階の設定により、現場のロケーションに最適な検知条件を構築できます。

混信を回避する4周波切替対応型ワイヤレス

426MHz帯の小電力ワイヤレスを採用し、チャンネルを4つの周波数から選択可能です。複数のシステムが混在する現場や、電波干渉が懸念される環境においても、クリーンなチャンネルを選択することで安定した通信品質を維持できます。

独自のボールロック機構による自由なエリア調整

ハウジング一体型のスマートなボディには、独自のボールロック式機構を採用。上下90度、左右180度の広い可変範囲を持ち、設置後でも検知エリアの微調整を確実かつ容易に行うことができます。

運用を支える高度な自己診断・監視機能

異常を未然に防ぐため、定期的に信号を送る「定期送信機能」や、万が一のパケットロスを防ぐ「繰り返し送信機能」を搭載。さらに電池電圧の低下をLED点滅と無線信号の両方で通知する「電池切れ報知機能」により、メンテナンス時期を逃しません。

選定時に評価したい強み

  • 超早期発報： 炎の発生と同時に検知するため、初期消火の成功率を劇的に高めます。
  • 低コスト導入： 配線工事費を大幅に削減でき、既存施設への後付けも容易です。
  • 信頼の屋外設計： IP43相当の防雨構造により、過酷な屋外環境でも安定動作。
  • 保守の容易性： 電池寿命約5年。電池切れ時は遠隔通知されるため管理負担を軽減。

施工・設置ガイド

本機は紫外線検出方式のため、設置環境に特有の留意事項があります。以下のガイドラインに従って施工計画を立ててください。

確認項目 施工・運用の考え方
検知の妨げ 紫外線は一般的な窓ガラスや透明アクリル板を透過しません。必ず見通しの確保できる場所に設置してください。

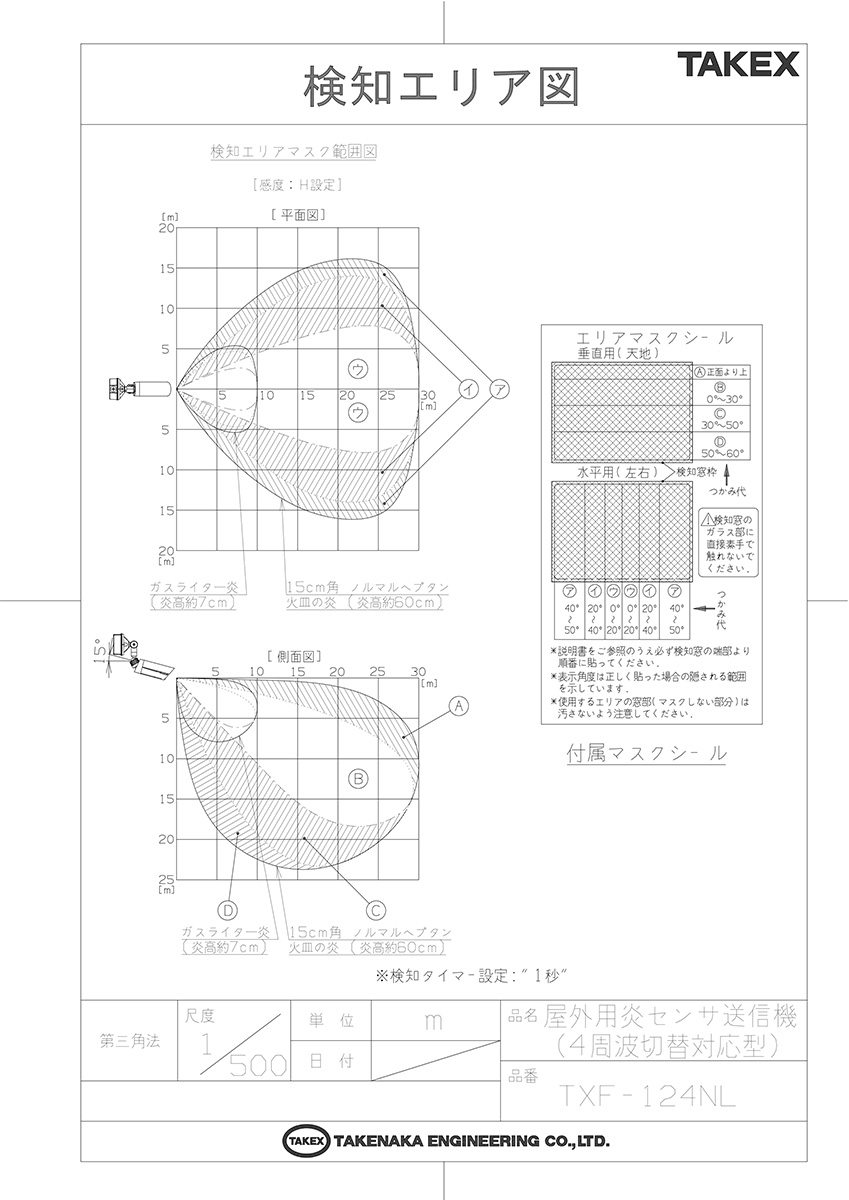

外乱源の回避 ハロゲンランプ、水銀灯、殺菌灯、溶接アーク光が直接または反射して入らないよう、エリアマスクシールで調整してください。
取付角度 防水性能維持のため、センサ部は必ず水平より下向きに設置してください。調整ボックスは常に真下を向くようにします。
電池交換 必ず指定の専用リチウム電池（CR17450E-R-2-CN / 黄・黒リード線）を使用してください。

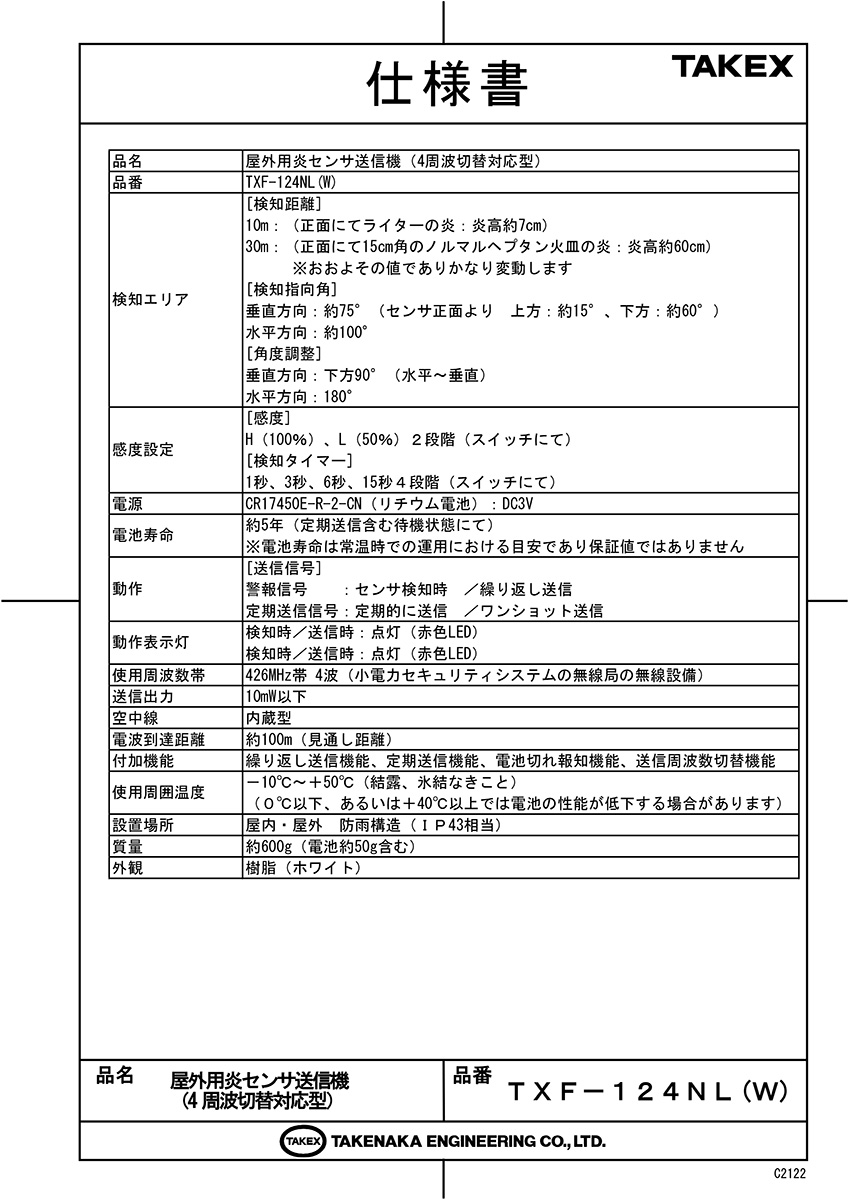

製品仕様

項目 内容
品名 屋外用炎センサ送信機（4周波切替対応型）
品番 TXF-124NL (W)
検出方式 紫外線検出方式（検出波長：185〜260nm）

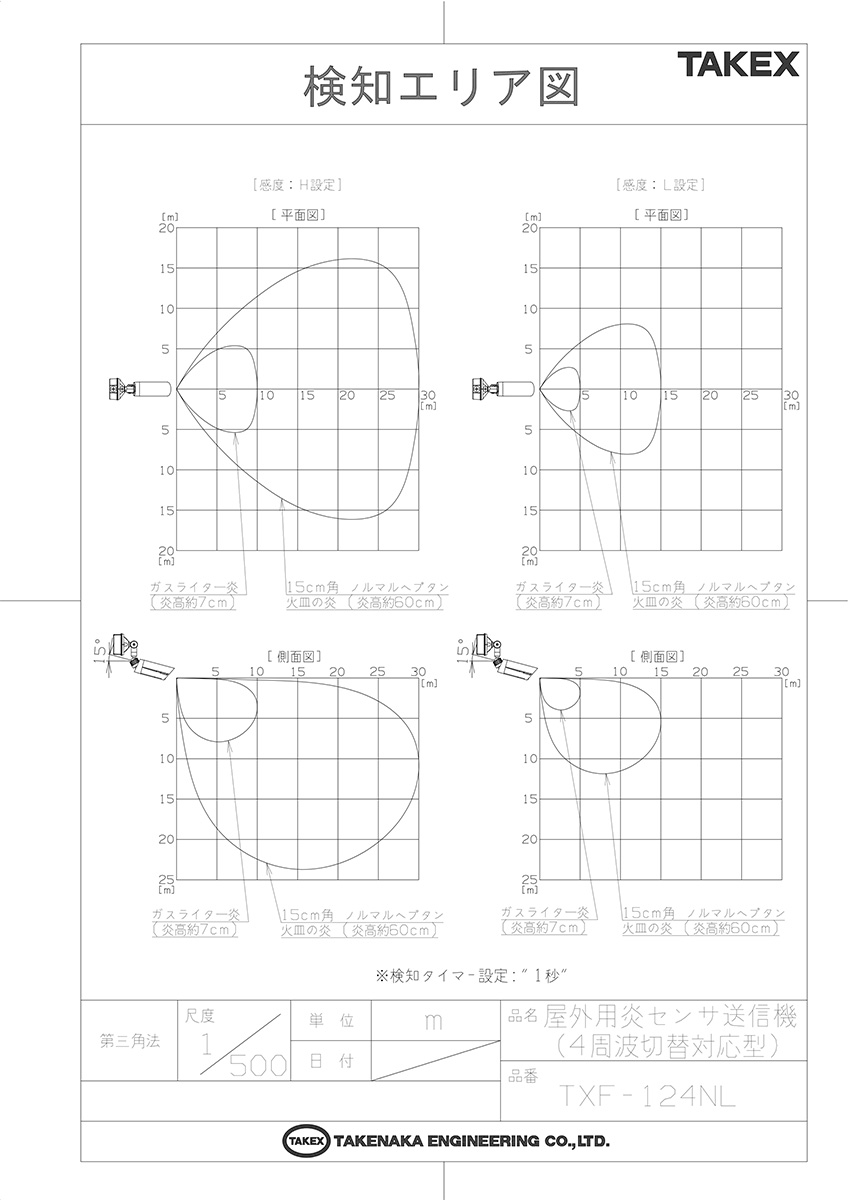

検知エリア（距離） 10m：正面にてライターの炎（炎高約7cm）
30m：正面にて15cm角のノルマルヘプタン火皿の炎（炎高約60cm）
※環境により変動します
検知エリア（角度） 垂直方向：約75°（上方約15°、下方約60°）
水平方向：約100°
角度調整範囲 垂直方向：下方90°（水平〜垂直）
水平方向：180°
感度設定 H（100％）、L（50％）の2段階（スイッチ切替）
検知タイマー 1秒、3秒、6秒、15秒の4段階（スイッチ切替）
電源 専用リチウム電池 CR17450E-R-2-CN（3V）×1個（付属）
電池寿命 約5年（常温待機状態にて）
無線仕様 426MHz帯 4波（小電力セキュリティシステム）
送信出力 / 距離 10mW以下 / 見通し距離 約100m
動作表示灯 赤色LED：検知時・送信時に点灯、電池切れ時に点滅（約5秒に1回）
付帯機能 繰り返し送信、定期送信、電池切れ報知、周波数切替
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
設置場所 屋内・屋外 防雨構造（IP43相当）
質量 約600g（電池含む）
外観 樹脂（ホワイト）

FAQ

Q：煙や熱にも反応しますか？ A：いいえ。本製品は炎に含まれる「紫外線」のみを検知します。紫外線を伴わない煙やくすぶり、熱の変化には反応しません。
Q：ガラス越しに外を監視することはできますか？ A：できません。一般的なガラスは紫外線を遮断・吸収するため、ガラス越しに炎が発生してもセンサーが検知できません。
Q：電池切れはどうやってわかりますか？ A：本体のLEDが約5秒に1回点滅するほか、受信機側にも電池切れ信号が送信され、アラートでお知らせします。
Q：太陽光で誤作動しませんか？ A：屋外用設計により太陽光の影響は受けにくくなっていますが、西日が直接検知窓に入り続ける環境などは避けるか、検知タイマーを長めに設定してください。
Q：ライターの火でも反応しますか？ A：はい。正面10m以内であれば一般的なライターの炎も検知可能です（感度H設定時）。
Q：雨が直接当たる場所に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですので設置可能です。ただし、必ずセンサー部が水平より下を向くように正しく施工してください。
Q：電波が届かない場合はどうすればいいですか？ A：別売の「ワイヤレス中継機」を導入することで、通信距離を延ばすことが可能です。
Q：メンテナンスで気をつけることは？ A：受光窓の汚れは検知感度低下の原因になります。定期的に柔らかい布で清掃してください。その際、素手でレンズ面を触らないよう注意してください。
Q：電池は市販のものが使えますか？ A：いいえ。必ずTAKEX指定の専用リチウム電池「CR17450E-R-2-CN」をご使用ください。リード線の色が黄・黒のモデルです。
Q：感度設定の「タイマー」とは何ですか？ A：紫外線を「何秒間連続して感知したら警報を出すか」という設定です。落雷などの瞬間的な光による誤報を防ぐために利用します。
