TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用ブラック仕様屋内天井取付

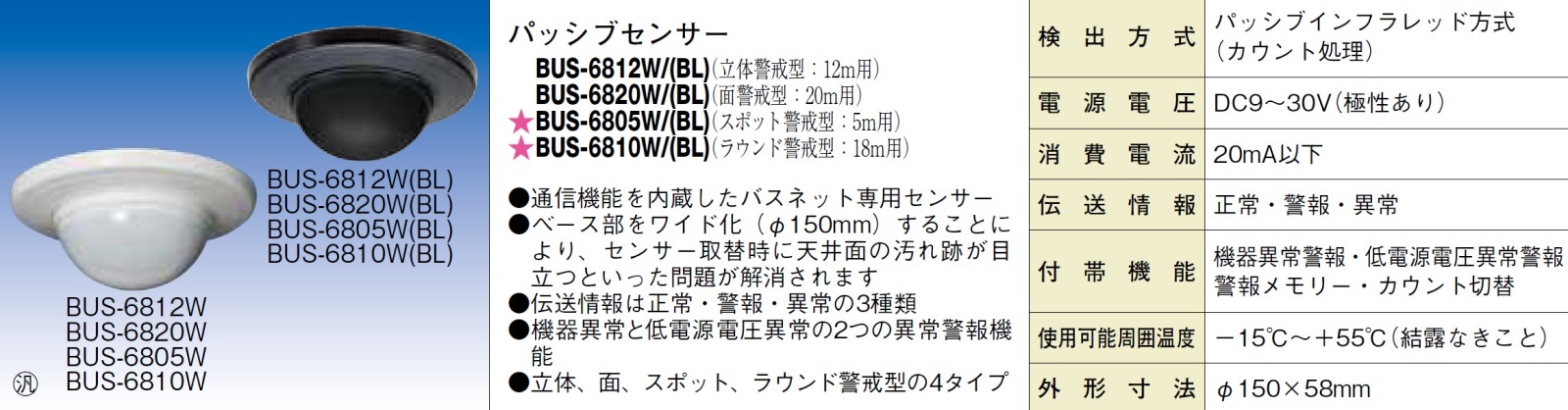

BUS-6810W(BL) パッシブセンサーバスネット専用ラウンド警戒型:10m用ブラック

BUS-6810W(BL)は、TAKEX独自のバスネットシステムに対応した、広範囲をカバーするラウンド警戒型パッシブセンサーです。

天井取付時、最大直径18m（高さ5m時）の広大なエリアを一挙に監視可能。神社仏閣や美術館、シックな店舗内装に溶け込むブラックカラー仕様で、美観を損なうことなく高度なセキュリティ環境を構築します。

型番： BUS-6810W(BL)
検知方式： パッシブインフラレッド方式（PIR）
警戒エリア： 360°ラウンド警戒（最大φ18m）
通信規格： バスネット専用（時分割多重伝送方式）
主な設置場所： 屋内天井（美術館、店舗、オフィス等）
電源： DC7〜30V（バスラインより供給可能）

資料ダウンロード

仕様書（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

美術館・博物館の展示エリア監視
神社仏閣などダークトーンの内装環境
広大なホテルのロビーや商業施設
配線を簡略化したい大規模バスネットシステム

導入前に確認したいポイント

バスネット専用コントローラが必要です
天井高さに応じた警戒直径の確認
ガラス越しや遮蔽物背後の検知は不可
屋内専用につき結露や水濡れは厳禁

特長

バスネットシステム専用設計による大幅な省配線化

TAKEX独自の「バスネットシステム（時分割多重伝送方式）」に対応しています。従来の無電圧接点型と異なり、電源と通信を共通のラインで管理できるため、多数のセンサーを数珠繋ぎで接続でき、施工コストと工期の大幅な短縮を可能にします。

内装の美観を損なわないスタイリッシュなブラック仕様

神社仏閣、博物館、デザイナーズショップなどのダーク色の天井面に合わせて設計された「ブラック仕様」です。セキュリティ機器特有の存在感を抑え、施設の雰囲気を維持したまま防犯性能を高めることができます。

最大直径18mをカバーする360°全方位ラウンド警戒

センサーを中心に360度全方位を監視するラウンド警戒型です。取付高さ5.0m時には最大直径18mという非常に広い範囲を1台でカバーできるため、大型ホールや倉庫などの広域監視に最適です。

機器の状態を常に監視する「自己診断・異常警報機能」

センサー内部の焦電素子の破損や回路の断線を監視する「機器異常警報機能」に加え、電源電圧の低下を検知する「低電源電圧異常警報機能」を搭載。システムの信頼性をリアルタイムで監視し、万が一の故障時にも即座に異常信号を送出します。

施工効率を追求した「スナップイン方式」と分離ベース構造

ベースユニットとセンサーユニットが分離する構造を採用。天井にベースを固定し結線を終えた後、センサー本体を押し込むだけで接続が完了するスナップイン方式により、高所作業の負担を最小限に抑えます。

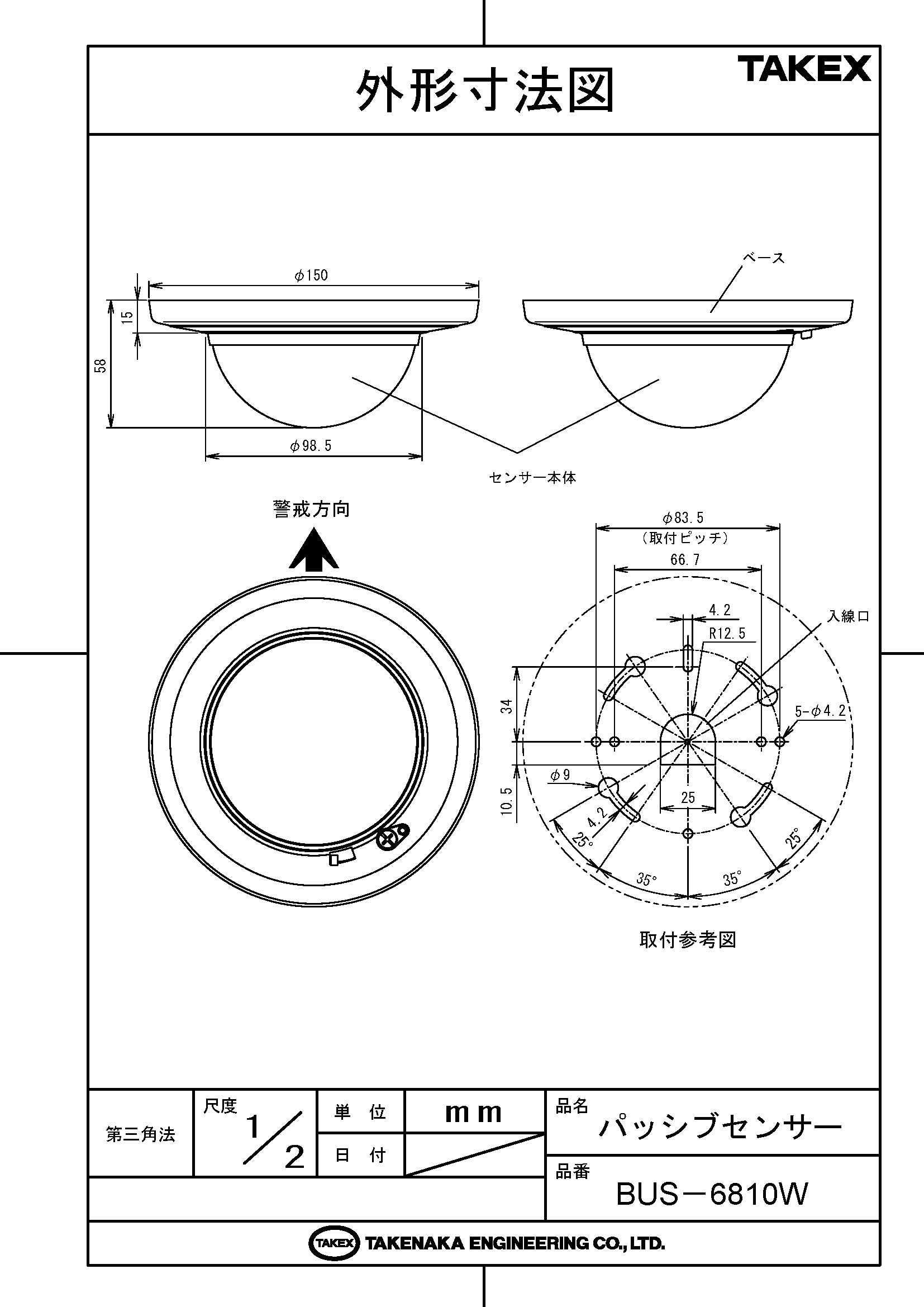

汚れ跡を隠すΦ150mmのワイドベース設計

既存のセンサーからの交換時、天井に残る汚れや取り付け跡を隠しやすいΦ150mmのワイドベースを採用しています。リニューアル工事においても、天井の補修を最小限に留めることができる配慮がなされています。

現場環境に合わせた細かな感度・カウント調整機能

内部のDIPスイッチにより、感度を4段階（60%〜120%）、パルスカウントを4段階（1〜4回）に切り替え可能です。空調の風などの環境ノイズが多い現場でも、最適な設定により誤報を最小限に抑えられます。

発報元を一目で特定できるアラームメモリー機能

複数のセンサーが設置されている現場で、どのセンサーが反応したかを後から確認できるメモリー表示灯を装備。「センサー制御」と「コントローラ制御」の2つのモードを選択でき、運用に合わせた履歴確認が可能です。

    選定時に評価したい強み
    広域カバー力： 1台で最大直径18mを監視。設置台数を削減できます。
メンテナンス性： 自己診断機能により、隠れた故障や電圧不足を自動検知。
意匠性： 黒色天井に馴染むカラーリング。意匠を重視する施設に最適。
デジタル管理： バスネットによる個別アドレス管理で、ピンポイントな状況把握が可能。



設置・施工ガイド

取付高さによって、床面での検知範囲（直径）が変化します。以下の表を参考に設計を行ってください。

取付天井高さ	警戒範囲（床面検知エリアの直径）
2.0 m	φ 7.0 m
3.0 m	φ 10.0 m
4.0 m	φ 14.0 m
5.0 m (最大)	φ 18.0 m

LEDインジケーターの挙動

状態	赤色LED（アラーム）	黄色LED（メモリー）
ウォームアップ中	点滅（約1分間）	消灯
警報発生時	点灯（約2秒）	消灯（※点検モード時は点灯）
異常発生時	連続点灯	消灯
履歴保持中	消灯	点滅または点灯

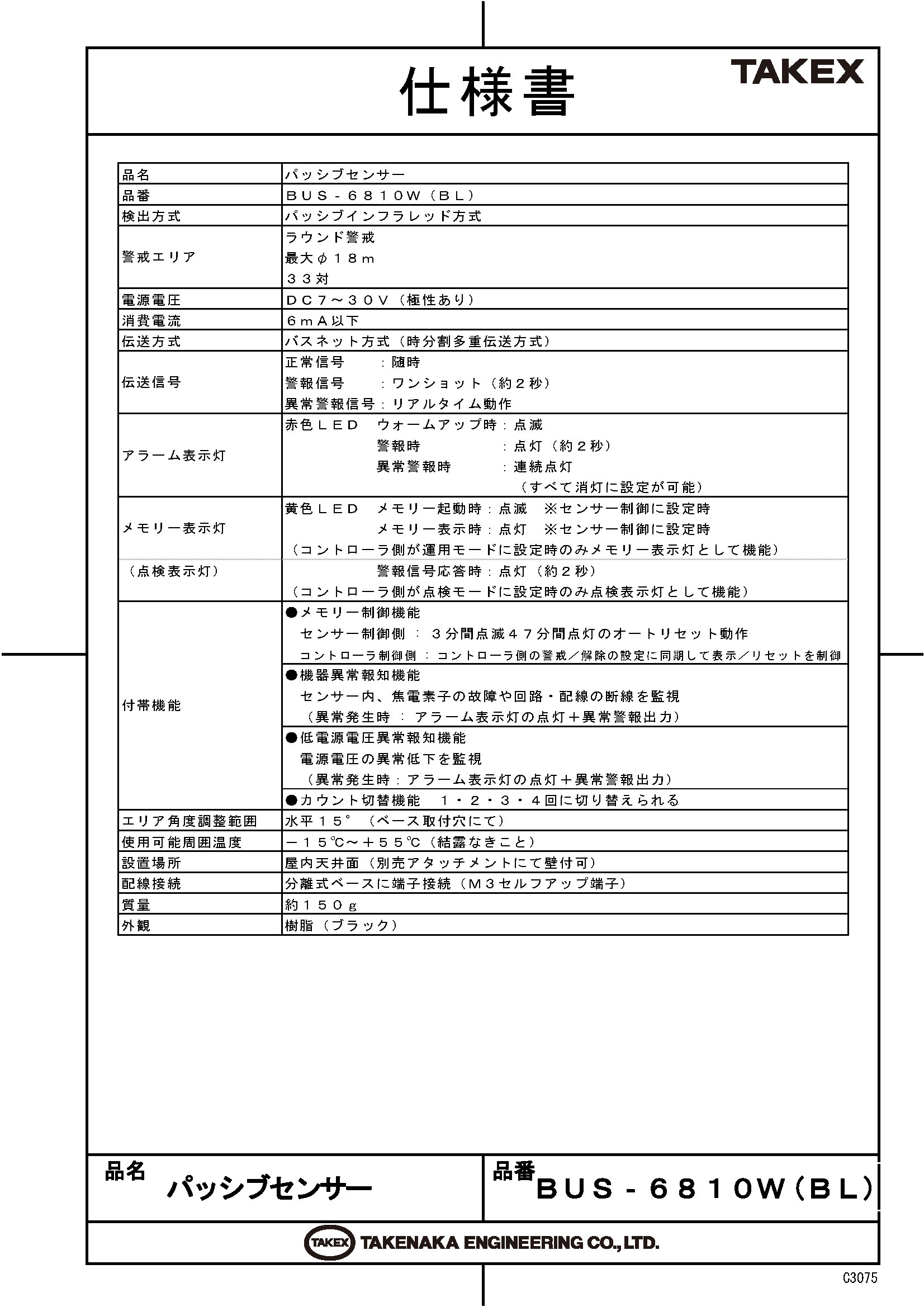

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6810W（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒最大 φ18m 33対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED：ウォームアップ時（点滅）、警報時（点灯）、異常警報時（連続点灯） ※全消灯設定可能
メモリー表示灯	黄色LED：メモリー起動時（点滅）、メモリー表示時（点灯）
付帯機能	メモリー制御機能、機器異常報知機能、低電源電圧異常報知機能、カウント切替機能（1・2・3・4回）
エリア角度調整範囲	水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面
質量	約150g
外観	樹脂（ブラック）

FAQ

Q：このセンサーは無電圧接点出力のコントローラに接続できますか？ A：いいえ。本機はバスネットシステム専用の端末機です。TAKEX製のバスネット専用コントローラが必要となります。

Q：検知エリアの調整（レンズの向き変更）は可能ですか？ A：本機はラウンド型（360度）のため、特定の方向に向ける調整機構はありません。ベース取付穴の遊びを利用して水平方向に最大15°の微調整は可能です。

Q：ガラス越しに侵入者を検知することはできますか？ A：パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。

Q：配線に使用するケーブルに指定はありますか？ A：φ0.9mm以上のAE線（警報用ポリエチレン絶縁ケーブル）を推奨します。LANケーブルの使用は通信エラーの原因となるため推奨されません。

Q：赤色LEDがずっと点灯したままなのですが、故障でしょうか？ A：赤色LEDの連続点灯は「機器異常」または「低電圧異常」を示しています。供給電圧の確認や再起動を行い、改善しない場合は本体の故障が考えられます。

Q：アドレス設定を「0」のまま使用できますか？ A：アドレス0ではシステム通信ができません。必ず1〜128の範囲で、他のセンサーと重複しないアドレスをDIPスイッチで設定してください。

Q：最大で何メートルまで配線可能ですか？ A：バスネットシステム全体の総配線長は最大4,000m、コントローラから最遠端のセンサーまでは1,000m以内となります。

Q：エアコンの吹き出し口の近くに設置しても大丈夫ですか？ A：急激な温度変化は誤報の原因となります。エアコンの風が直接センサーや検知エリア内に当たらない場所に設置してください。

Q：黄色いLEDが点滅しているのはどういう意味ですか？ A：アラームメモリー機能が働いています。過去に警報が発生したことを示しており、一定時間（標準47分）経過後に自動消灯します。

Q：屋外で使用することはできますか？ A：本機は屋内専用です。雨の当たる場所や、結露が発生しやすい環境には設置しないでください。
