パッシブセンサーバスネット専用ラウンド警戒型:10m用 [BUS-6810W]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

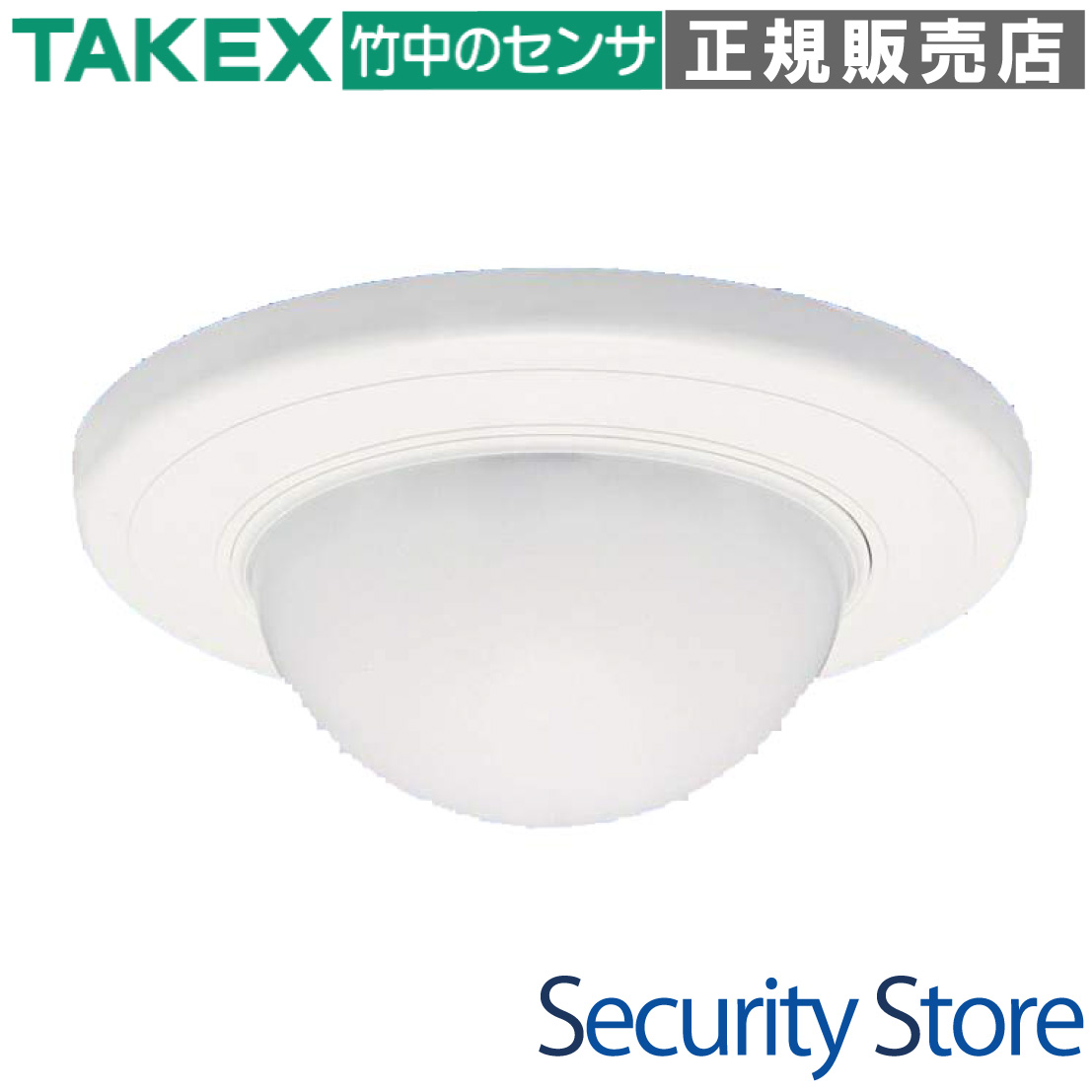

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用屋内天井取付全方位360度

BUS-6810W パッシブセンサーバスネット専用ラウンド警戒型:10m用

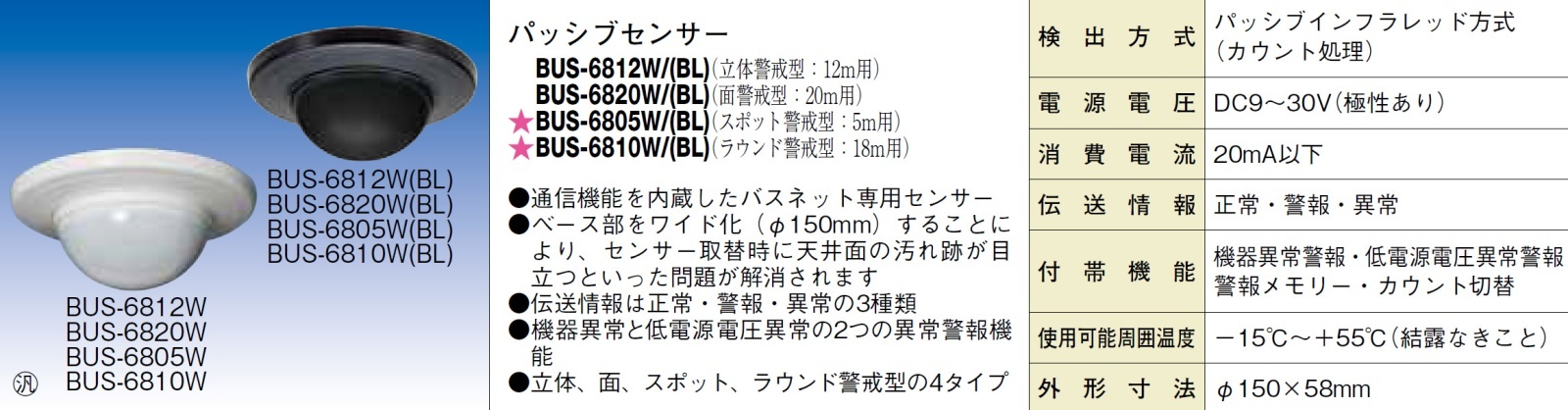

BUS-6810Wは、TAKEX独自のバスネットシステムに対応した、広域カバー型のパッシブインフラレッド（PIR）センサーです。最大取付高さ5mに対応し、1台で直径18mの広大なエリアを360度隙なく監視できるため、オフィスビルや倉庫、ロビーなどのオープンスペースに最適です。

型番： BUS-6810W
製品名： パッシブセンサーバスネット専用ラウンド警戒型
伝送方式： バスネット方式（時分割多重伝送）
主な用途： 大規模施設の侵入監視、省配線システム構築
警戒エリア： ラウンド警戒最大φ18m（天井高5.0m時）
電源電圧： DC 7V 〜 30V（バスライン共用可能）

資料ダウンロード

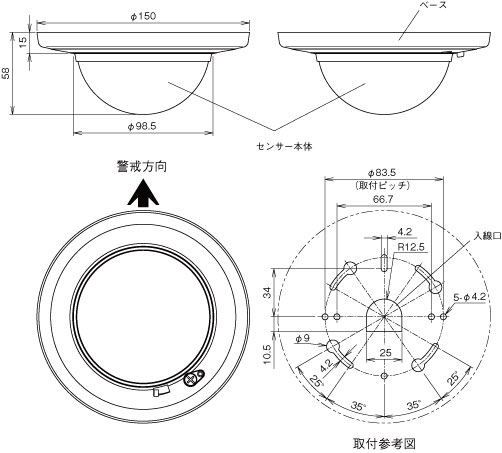

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスビルのエントランス・ロビー
広大な面積を持つ倉庫や物流センター
多数のセンサーを設置する大規模監視システム
既存の配線跡を隠したいリニューアル現場

導入前に確認したいポイント

バスネット専用コントローラとの接続が必須です
屋外や水濡れが発生する場所には設置できません
ガラスやアクリル越しには人を検知できません
天井高に応じて警戒範囲（直径）が変動します

特長

ワイドベース設計による高い施工性

ベース部の直径を150mmのワイド設計にすることで、既設センサーからの取り替え時に発生しがちな「天井面の汚れ跡」を効果的に隠すことができます。リニューアル工事においても、美観を損なうことなくスムーズな更新が可能です。

バスネットシステムによる圧倒的な省配線

時分割多重伝送方式を採用しており、専用のバスライン（通信2線＋電源2線）のみで多数のセンサーを数珠繋ぎ（マルチドロップ接続）で運用可能です。1台ごとにコントローラまで配線する必要がないため、施工コストと工期を大幅に削減できます。

スナップイン方式の分離ベース構造

ベースユニットとセンサーユニットが分離する構造を採用。高所作業ではまず軽量なベースユニットの取付と結線を済ませ、最後にセンサーユニットを下から押し込むだけで接続が完了します。施工の安全性が向上し、メンテナンス時の交換も容易です。

最大φ18mをカバーする広域ラウンド警戒

360度の全方位をカバーする光学設計により、天井高5m設置時には直径18mという極めて広いエリアを1台で監視可能です。死角を最小限に抑えつつ、設置台数を最適化することでシステム全体のコストパフォーマンスを高めます。

高度な自己診断・フェイルセーフ機能

センサー内部の焦電素子や回路の断線を監視する「機器異常警報機能」と、電圧降下を監視する「低電源電圧異常警報機能」を搭載。万が一の故障やトラブル時も、リアルタイムにコントローラへ異常信号を送出し、システムの信頼性を維持します。

環境に合わせた柔軟な検知調整

現場の環境ノイズや季節による温度変化に対応するため、感度設定（120%〜60%の4段階）およびカウント設定（1〜4回のパルス計数）をDIPスイッチで簡単に変更可能です。空調の風や小動物による誤報を最小限に抑える運用が可能です。

アラームメモリー機能による発報追跡

夜間の無人時などに複数のセンサーが設置された環境でも、どの個体が発報したかをLEDの点灯・点滅によって事後確認できます。センサー側でタイマー制御するオートリセットモードと、コントローラに同期するモードを選択可能です。

    選定時に評価したい強み
    デジタル伝送： アドレス管理により各センサーの状態を個別把握可能。
広域監視： 1台で最大直径18mをカバーし、機器コストを抑制。
異常監視： 断線や電圧低下を即座に報知する高度な信頼性。
低消費電力： 6mA以下の低消費電流設計により、多台数接続に対応。

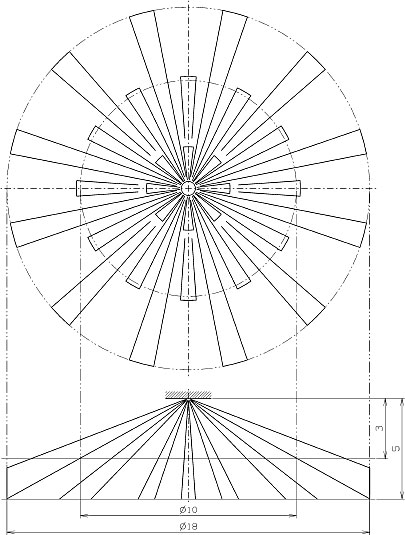

施工・設置ガイド

設置時の天井高さによって、検知エリアの直径が物理的に確定します。以下の目安を参考に配置を設計してください。

取付天井高さ	警戒範囲（検知エリア直径）	推奨用途
2.5 m	φ 9.0 m	一般オフィス、通路
3.0 m	φ 10.0 m	店舗、会議室
4.0 m	φ 14.0 m	中規模ロビー、ホール
5.0 m	φ 18.0 m	高天井倉庫、エントランス

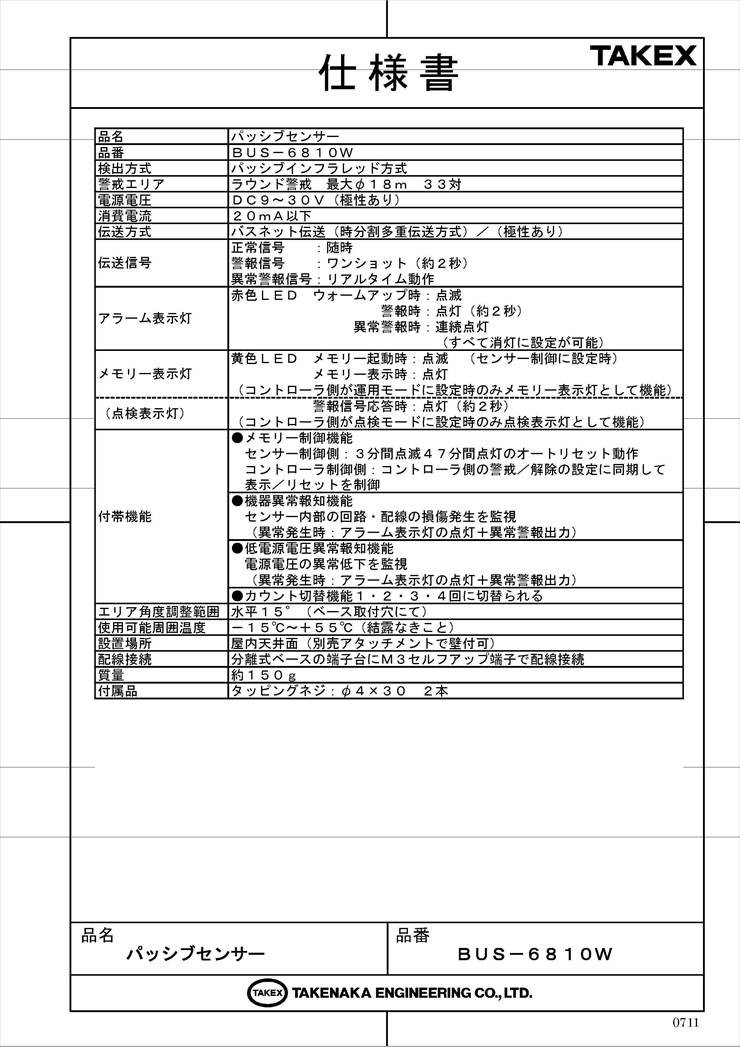

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6810W
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒最大 φ18m 33対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED ウォームアップ時：点滅 / 警報時：点灯（約2秒） / 異常警報時：連続点灯（すべて消灯設定可）
メモリー表示灯	黄色LED メモリー起動時：点滅 / メモリー表示時：点灯（センサー制御モード時）
点検表示灯	黄色LED 警報信号応答時：点灯（約2秒）（コントローラ点検モード時）
付帯機能	メモリー制御機能、機器異常報知機能、低電源電圧異常報知機能、カウント切替機能（1,2,3,4回）
エリア角度調整	水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量	約150g
外観	樹脂（ホワイト）

FAQ

Q：バスネットシステムとは何ですか？ A：TAKEX独自の時分割多重伝送方式です。4芯配線（電源+信号）のみで多数のセンサーを共通線接続でき、配線工数を大幅に削減できるシステムです。

Q：リレー接点出力はありますか？ A：いいえ、本機はバスネット専用端末のため、無電圧接点出力はありません。専用コントローラとの接続が必要です。

Q：最大何メートルまで配線可能ですか？ A：コントローラから最長端末まで1,000m以内、システム総延長で4,000mまで対応可能です。

Q：ウォームアップにはどれくらい時間がかかりますか？ A：電源投入後、約1分間はウォームアップ状態で、赤色LEDが点滅し警報出力は行われません。

Q：アドレス設定（DIPスイッチ）を忘れるとどうなりますか？ A：出荷時はアドレス0（全OFF）ですが、この状態では通信ができません。必ず1〜255の範囲で重複しない番号を設定してください。

Q：異常警報で赤色LEDが連続点灯しています。故障ですか？ A：内部素子の破損や、供給電圧がDC7V未満に低下している場合に点灯します。テスターで電圧を確認し、問題なければ本体交換が必要です。

Q：エアコンの吹き出し口近くに設置しても大丈夫ですか？ A：急激な温度変化は誤報の原因となるため、エアコンの風が直接当たる場所や真上は避けて設置してください。

Q：ガラス越しに外の人間を検知することはできますか？ A：できません。遠赤外線はガラスを透過しないため、ガラスの向こう側は検知エリア外となります。

Q：感度設定の「カウント」とは何ですか？ A：熱源の動き（パルス）を何回検知したら警報を出すかの設定です。標準は2回ですが、環境が悪い場合は3〜4回に増やすことで誤報を抑制できます。

Q：壁に取り付けることは可能ですか？ A：原則は天井取付ですが、別売のアタッチメント（BCW-401、BL-5000）を使用することで壁面への取り付けも可能です。
