パッシブセンサー バスネット専用 立体警戒型:12m用 ブラック [BUS-6812W(BL)]

パッシブセンサー バスネット専用 立体警戒型:12m用 ブラック [BUS-6812W(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー バスネット専用 屋内天井取付 ブラック仕様

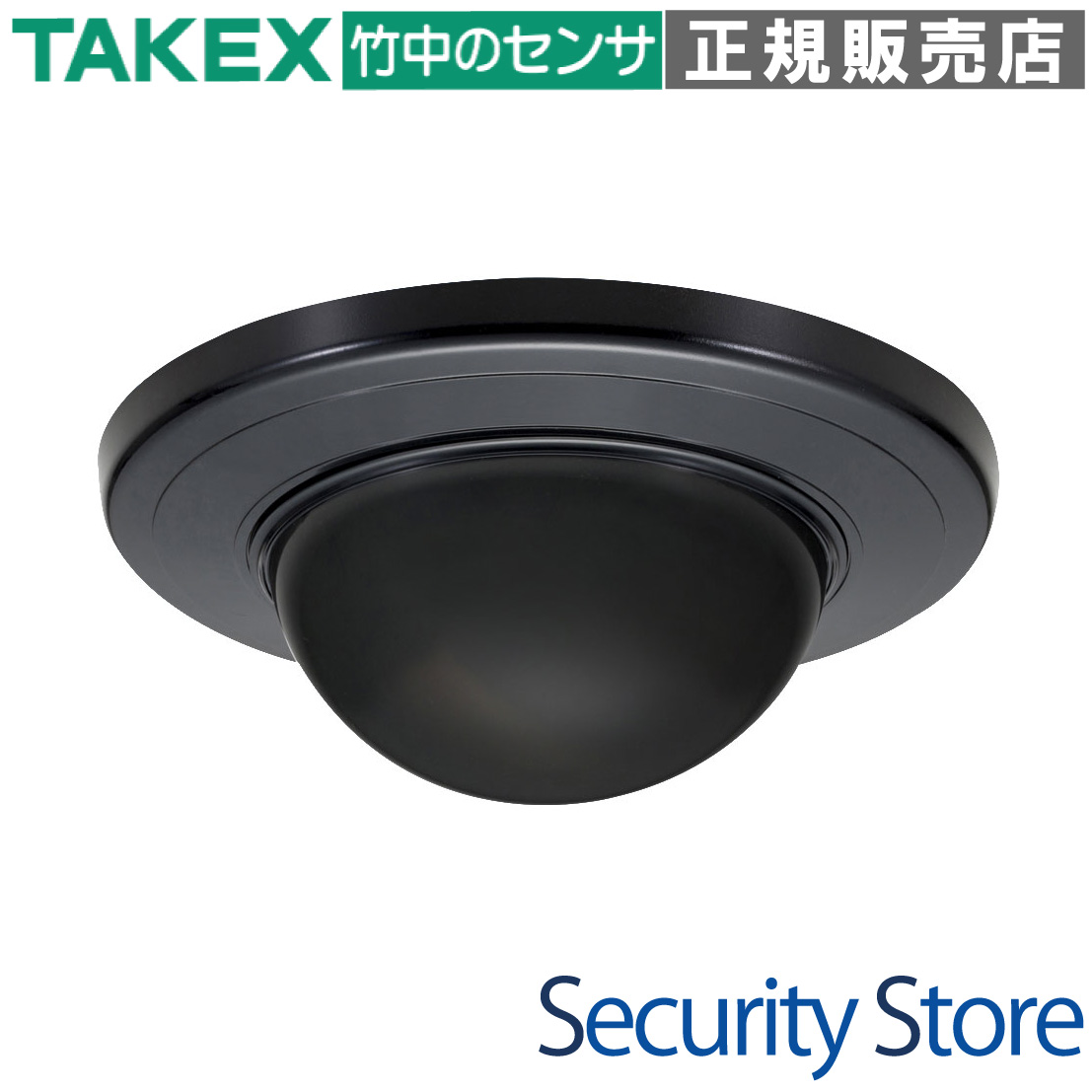

BUS-6812W(BL) パッシブセンサー バスネット専用 立体警戒型:12m用 ブラック

TAKEX独自の「バスネットシステム」に対応した、高性能パッシブ赤外線センサーです。ブラック筐体を採用しており、神社仏閣や美術館、店舗など、美観と意匠性が重視されるダークカラーの天井面に最適です。

  • 型番： BUS-6812W(BL)
  • 製品名： パッシブセンサー バスネット専用 立体警戒型（ブラック）
  • 検出方式： パッシブインフラレッド方式（PIR）
  • 警戒エリア： 立体警戒 最長部12m（17対）
  • 通信方式： バスネット方式（時分割多重伝送）
  • 特長： 自己診断機能・低電圧監視・ワイドベース設計

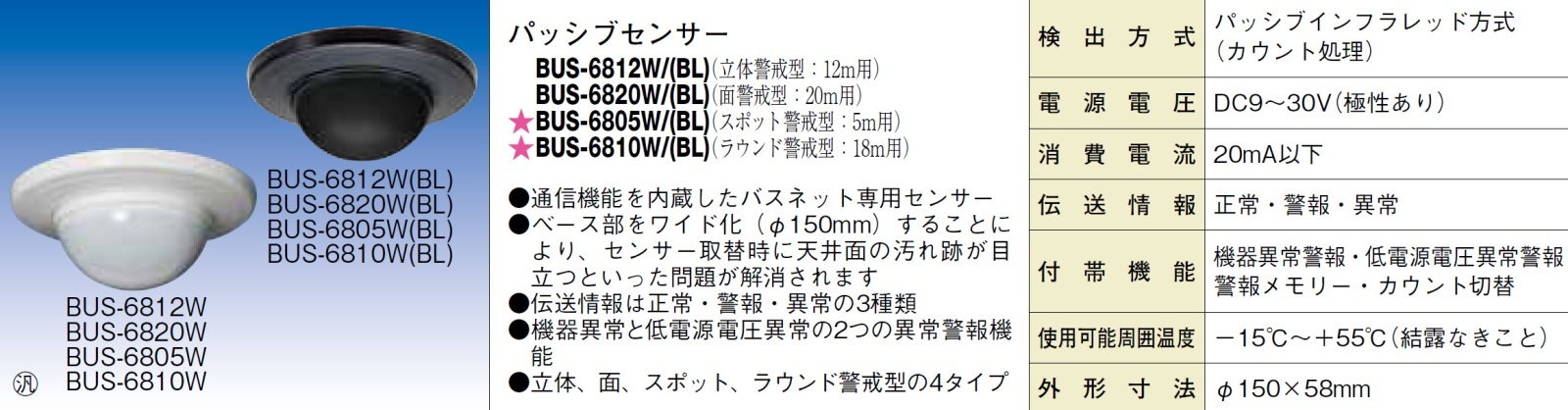

BUS-6812W(BL) パッシブセンサー ブラック

資料ダウンロード

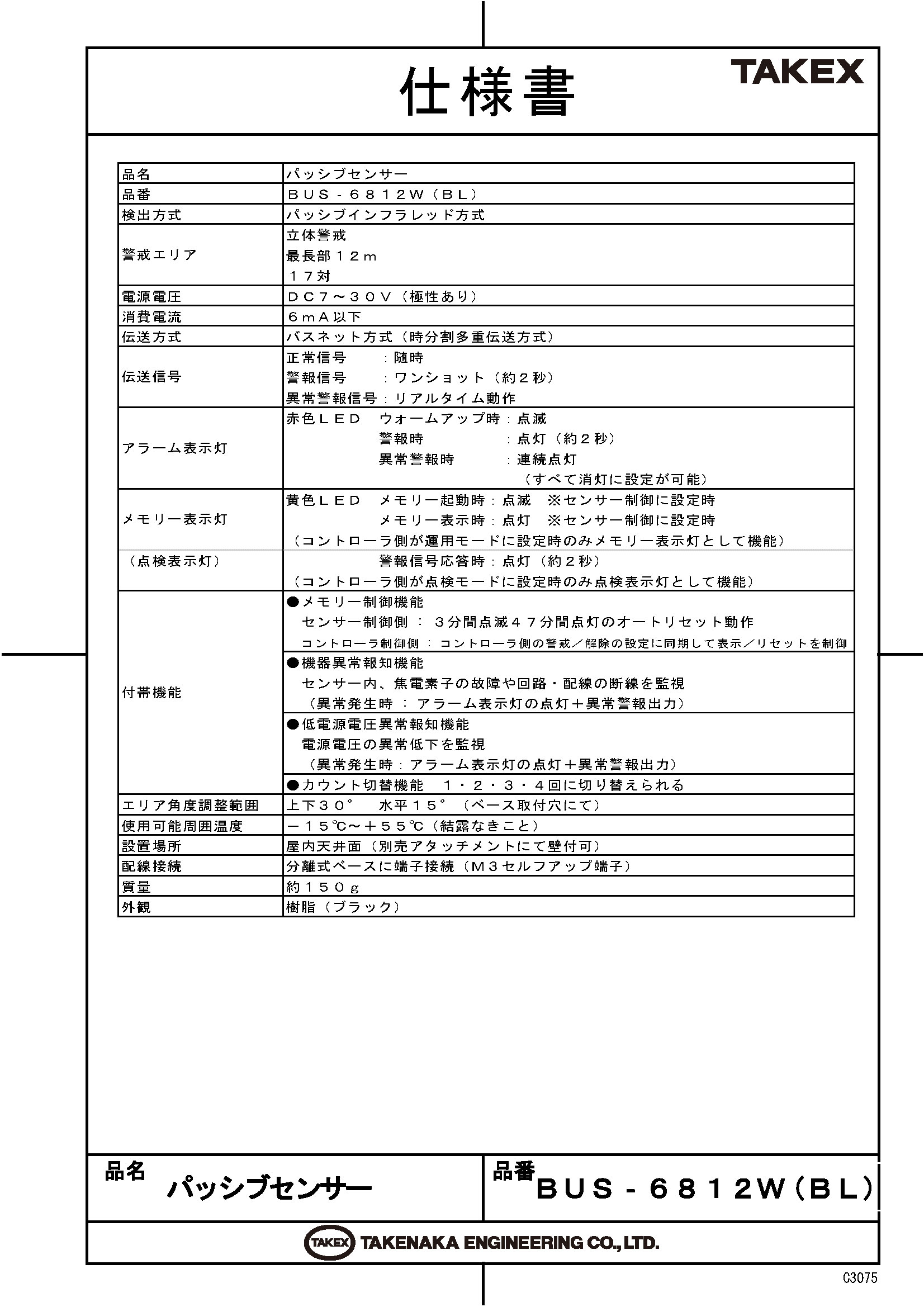

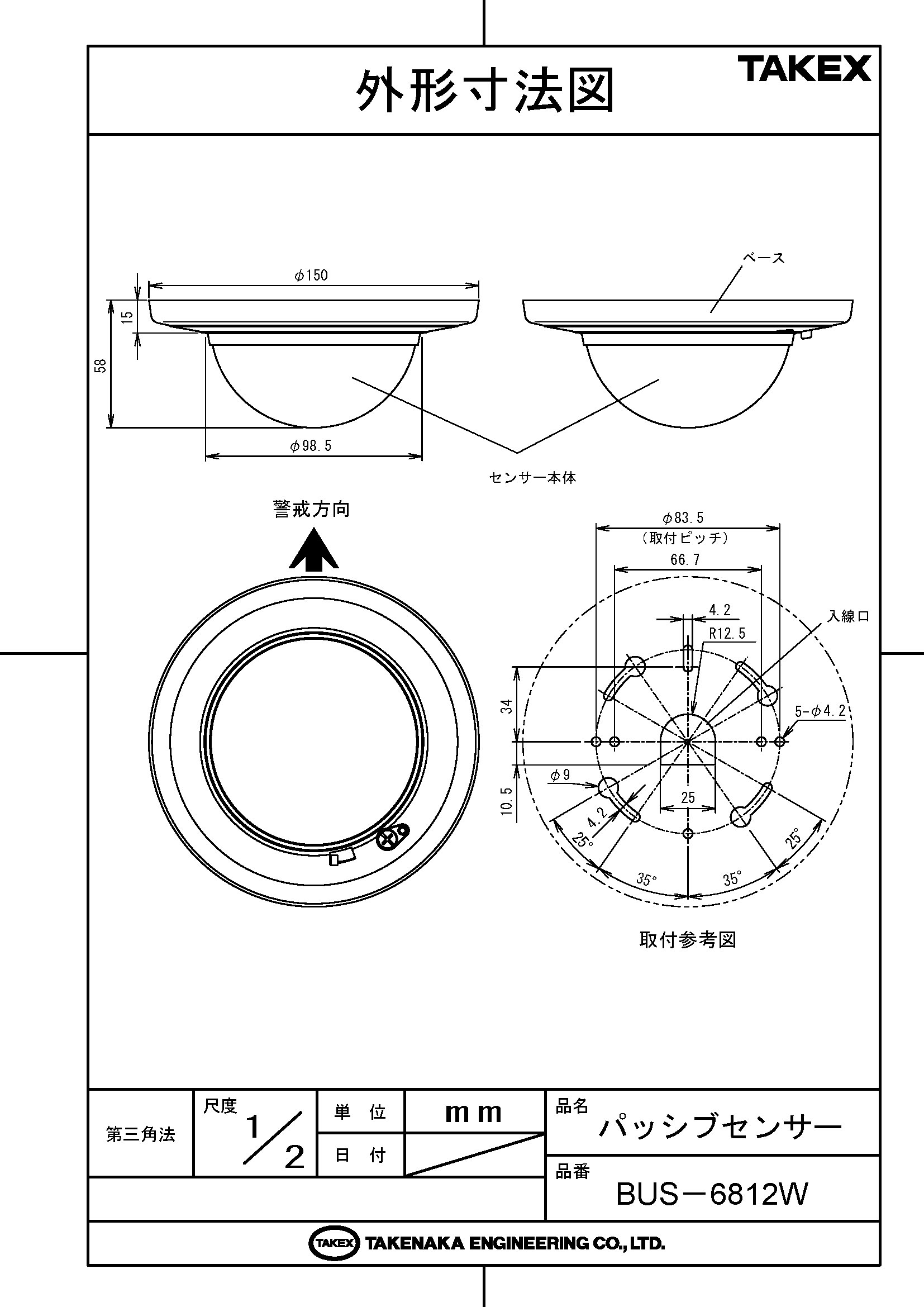

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣、歴史的建造物の警備
  • 博物館・美術館の展示室（ダーク天井）
  • シックな内装の店舗や商業施設
  • バスネットシステムによる多点警戒
  • 配線コストを抑えたい大規模施設

導入前に確認したいポイント

  • バスネット専用につき単体動作は不可
  • 天井高さ（最大5.0m）の確認
  • AE線（φ0.9mm以上）での配線推奨
  • ガラス越しやエアコン直下は検知不可
  • 12m先の警戒にはエリア調整が必要

特長

内装との調和を考慮した「ブラック仕様」

神社仏閣、博物館、美術館、店舗などのダーク色の天井面に設置した際、センサーが目立たず施設の美観を損ないません。意匠性を重視する空間において、防犯機能をさりげなく導入可能です。

バスネットシステム専用の高度な双方向通信

TAKEX独自のバスネット方式に対応。4芯ケーブルでの送り配線（並列接続）が可能なため、多芯ケーブルを用いた1対1の配線に比べ、施工工数と材料コストを大幅に削減できます。時分割多重伝送により、各センサーの状態を正確にコントローラへ伝送します。

施工跡を隠す「ワイドベース設計」

ベース部を直径150mmのワイド設計にしています。既存センサーからの取替え時に、以前のセンサーが残した天井面の汚れ跡や日焼け跡を覆い隠すことができ、リニューアル現場でも仕上がりが綺麗です。

自己診断（機器異常監視）機能の搭載

センサーの心臓部である焦電素子の故障や、内部回路・配線の断線を常時監視します。万が一の異常発生時にはアラーム表示灯の連続点灯と異常警報信号の出力により、システムがダウンしたまま放置されるリスクを防ぎます。

低電源電圧異常報知機能

長距離配線による電圧降下などで、供給電圧が規定のDC7Vを下回った場合に異常警報を出力します。不安定な動作を未然に検知し、メンテナンスのタイミングを正確に知らせるフェイルセーフ設計です。

スナップイン方式の分離構造による高い施工性

ベースユニットとセンサーユニットが分離する構造を採用。高所での結線作業はベース側で完結し、最終的な本体の取り付けはワンタッチで押し込むだけで完了します。施工時間の短縮と安全性の向上に貢献します。

現場環境に合わせる「感度・カウント切替」

DIPスイッチの切り替えにより、感度（60%〜120%の4段階）とカウント回数（1〜4回）を設定可能です。誤報のリスクがある環境ではカウントを増やし、より確実な検知を求める場所では感度を上げるなど、柔軟なチューニングが可能です。

柔軟なエリア調整とインジケーター設定

天井の高さに合わせて内部のエリアセレクターを回転させることで、光学的なピントを最適化します。さらに水平方向に15度、上下方向に5度〜35度の角度調整が可能で、現場のレイアウトに合わせた緻密なエリア設計が可能です。

伝送情報の詳細化による管理性向上

正常動作、侵入検知（警報）、機器異常、低電源電圧の4種類の情報を判別して伝送します。コントローラ側で「どのセンサーに何が起きているか」を詳細に把握できるため、迅速な対応が可能です。

選定時に評価したい強み

  • 意匠性： 黒色天井に馴染むマットな質感のブラック筐体。
  • コスト削減： バスネット対応による大幅な配線コストの抑制。
  • 信頼性： 機器異常と電圧異常をダブルで監視する自己診断。
  • 保守性： センサー発報履歴を保持するメモリー機能（黄色LED）。

LED表示灯のステータス

表示灯の色 動作状態 詳細・意味
赤色（点滅） ウォームアップ 電源投入後の約1分間。回路安定化を待ちます。
赤色（点灯） 警報発報 人体を検知した際のワンショット点灯（約2秒）。
赤色（連続点灯） 異常発生 焦電素子の故障、断線、または低電源電圧（DC7V以下）。
黄色（点滅/点灯） メモリー動作 発報履歴を表示。センサー制御時は3分点滅、47分点灯。

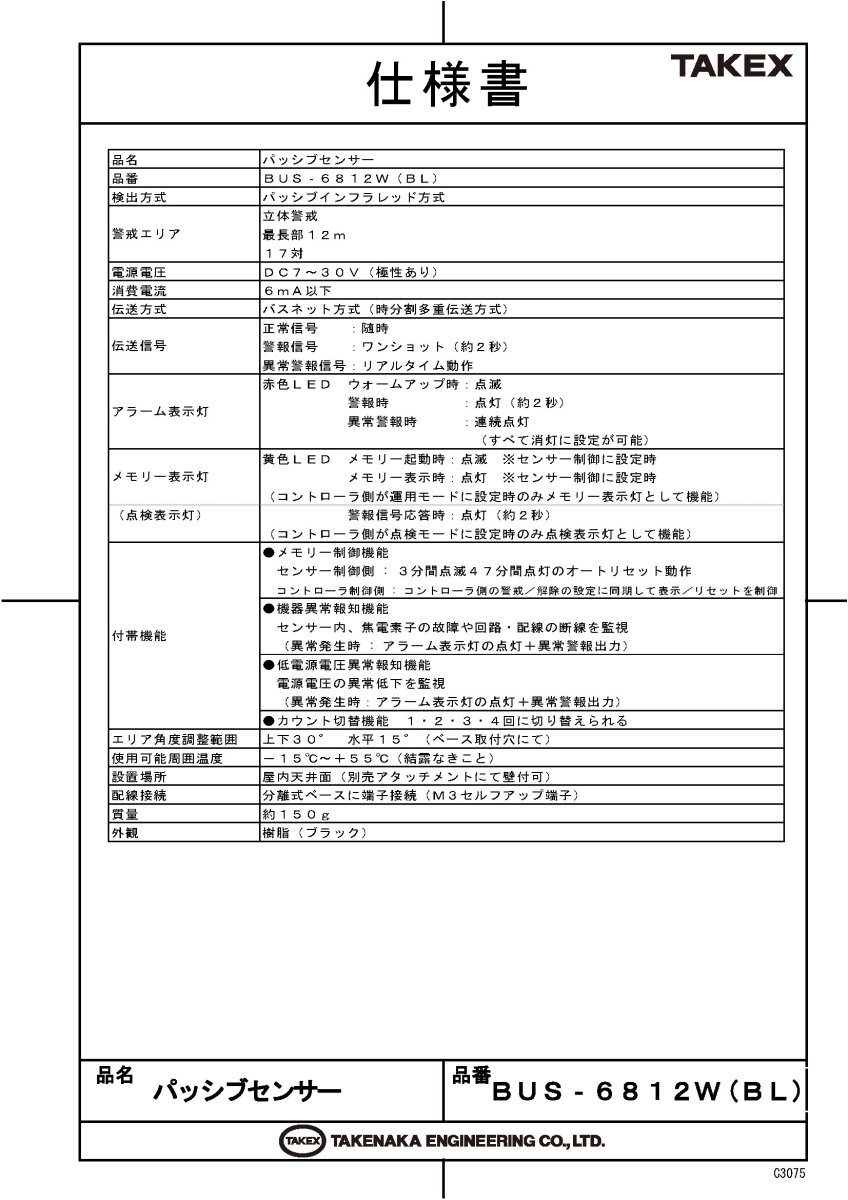

製品仕様

項目 内容
品名パッシブセンサー
品番BUS-6812W（BL）
検出方式パッシブインフラレッド方式
警戒エリア立体警戒 最長部12m 17対
電源電圧DC7〜30V（極性あり）
消費電流6mA以下
伝送方式バスネット方式（時分割多重伝送方式）
伝送信号正常信号：随時
警報信号：ワンショット（約2秒）
異常警報信号：リアルタイム動作
アラーム表示灯赤色LED
ウォームアップ時：点滅
警報時：点灯（約2秒）
異常警報時：連続点灯
（設定により消灯可能）
メモリー表示灯黄色LED
メモリー起動時：点滅（センサー制御設定時）
メモリー表示時：点灯（センサー制御設定時）
点検表示灯警報信号応答時：点灯（約2秒）
※コントローラが点検モード時のみ機能
付帯機能●メモリー制御機能（センサー/コントローラ制御切替）
●機器異常報知機能（焦電素子故障・回路断線監視）
●低電源電圧異常報知機能（DC7V以下監視）
●カウント切替機能（1・2・3・4回）
●感度切替機能（60・80・100・120%）
エリア角度調整範囲上下30° 水平15°（ベース取付穴にて）
使用可能周囲温度－15℃〜＋55℃（結露なきこと）
設置場所屋内天井面（別売アタッチメントにて壁付可）
配線接続分離式ベースに端子接続（M3セルフアップ端子）
質量約150g
外観樹脂（ブラック）

FAQ

Q：バスネット以外の一般的なコントローラで使用できますか？ A：いいえ、本機はバスネット専用端末です。接点出力形式ではないため、バスネットに対応した専用コントローラと組み合わせてご使用ください。
Q：ブラック仕様とホワイト仕様に機能的な違いはありますか？ A：機能やスペックは同一です。設置場所の天井色に合わせて、ブラック（BL）またはホワイトをお選びください。
Q：屋外でも使用可能ですか？ A：いいえ、本機は屋内天井面専用です。雨の当たる場所や極端に湿度の高い場所には設置しないでください。
Q：防犯上の理由で、発報時にLEDを点灯させたくないのですが。 A：内部のDIPスイッチ設定により、アラーム表示灯（赤色LED）を常時消灯にすることが可能です。
Q：赤色LEDがずっと点灯したままなのですが故障ですか？ A：連続点灯は「異常警報」を示します。センサーの内部故障か、電源電圧がDC7Vを下回っている可能性があります。テスターでの電圧測定をお試しください。
Q：アドレス設定はどのように行いますか？ A：センサーユニット背面の8ビットDIPスイッチ（バイナリ形式）で設定します。各センサーごとに1〜128のユニークなアドレスを割り振ってください。
Q：最大で何メートルまで警戒できますか？ A：立体警戒型として最長12mまで対応しています。天井の高さに応じてエリアセレクター（A〜K）の調整を正しく行う必要があります。
Q：ガラス越しの侵入者を検知できますか？ A：パッシブインフラレッド方式の特性上、赤外線はガラスを透過しません。ガラスの向こう側の動きは検知できませんのでご注意ください。
Q：小動物による誤報を防ぐ方法はありますか？ A：感度設定を低く（80%や60%）する、またはカウント設定を「3回」や「4回」に増やすことで、微小な動きによる誤報を軽減できます。
Q：推奨される配線ケーブルを教えてください。 A：バスラインの品質維持のため、φ0.9mm以上のAE線（OP線）の使用を推奨しています。
