パッシブセンサー バスネット専用 ラウンド警戒型:10m用 ブラック [BUS-6810B(BL)]

パッシブセンサー バスネット専用 ラウンド警戒型:10m用 ブラック [BUS-6810B(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） バスネット専用センサー パッシブインフラレッド方式 ブラック仕様 屋内天井取付

BUS-6810B(BL) パッシブセンサー バスネット専用 ラウンド警戒型:10m用 ブラック

BUS-6810B(BL)は、竹中エンジニアリングのバスネットシステム（時分割多重伝送方式）に対応した、全方位360度を監視可能な高性能パッシブセンサーです。

周囲の美観を損なわないブラック仕様で、神社仏閣、博物館、店舗などダークカラーの天井面への設置に最適です。1台で最大直径18mの広域をカバーし、高度な自己診断機能と省配線設計により、プロフェッショナルな防犯現場の施工・運用を強力にサポートします。

  • 型番： BUS-6810B(BL)
  • 製品名： パッシブセンサー ラウンド警戒型（ブラック）
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）/ バスネット専用
  • 主な用途： 広域空間の侵入監視、店舗、美術館、神社仏閣
  • 警戒エリア： ラウンド警戒 最大φ18m（天井高5.0m時）
  • 通信・配線： バスネット伝送方式（4線式デジタル伝送）

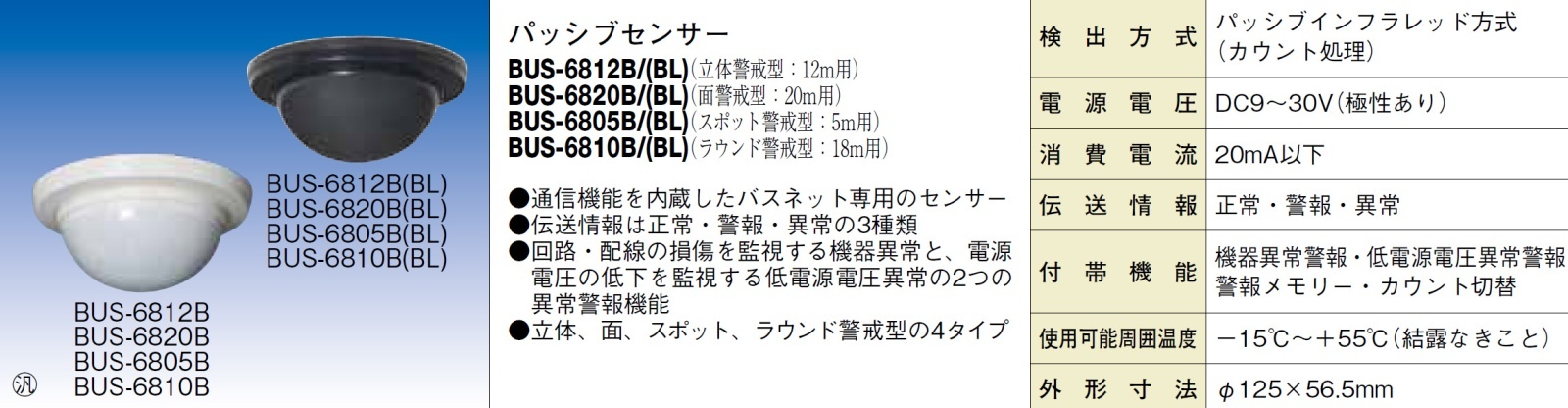

パッシブセンサー BUS-6810B(BL) 製品画像

資料ダウンロード

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • エントランスホールや広めのオフィスフロア
  • ブラック天井を採用している店舗や飲食店
  • 文化財を保護する神社仏閣・博物館・美術館
  • 配線本数を抑えたい大規模なバスネット構築現場

導入前に確認したいポイント

  • バスネット専用につき、無電圧接点リレー出力には非対応
  • 取付高さは最大5.0mまで（高さに応じたエリア調整が必要）
  • 屋内専用（屋外や水のかかる場所、ガラス越しは不可）
  • コントローラ側でのアドレス管理が必要（重複禁止）

特長

パッシブインフラレッド（PIR）方式による確実な検知

人体から放射される遠赤外線エネルギーと背景温度の差を、特殊な多分割レンズでキャッチします。33対の立体的な検知ゾーンを形成し、センサー直下を中心とした周囲360度へ隙のない警戒スリットを放射。死角の少ない広域監視を実現します。

最大φ18mを1台でカバーするラウンド警戒能力

最大取付高さ5.0m時に直径18mという広大なエリアをカバー可能です。天井の高い空間でも、センサーユニット裏面のエリアセレクター（A〜K）を調整することで、物理的に焦点を合わせ、設置環境に最適化した警戒範囲を設定できます。

バスネットシステムによるスマートなデジタル伝送

竹中エンジニアリング独自の時分割多重伝送方式（バスネット）に対応しています。電源線と通信線の4線のみで、警報・異常・メモリーなどの多機能をデジタル伝送可能。複数台のセンサーを並列（デージーチェーン）接続できるため、施工コストと配線スペースを大幅に削減します。

内装との調和を重視した「ブラック仕様」

ホワイトカラーが浮きやすいダーク系の天井面に対応した黒色筐体を採用しています。店舗デザインを崩したくない商業施設や、静寂な雰囲気を大切にする神社仏閣、展示品を主役にする美術館など、意匠性が求められる現場で選ばれています。

機器の異常を常に監視する自己診断・フェイルセーフ機能

焦電素子の故障や回路の断線を監視する「機器異常警報機能」と、電圧降下を察知する「低電源電圧異常警報機能」を搭載しています。トラブル発生時にはリアルタイムで異常信号を送信し、赤色LEDが連続点灯。システムの信頼性を24時間維持します。

施工時間を短縮する分離式スナップイン構造

天井取付用のベースユニットと、センサー本体が分離する設計です。ベースの結線を先行させ、最後にセンサーユニットを押し込むだけで接続が完了します。メンテナンス時の交換も容易で、高所作業の負担を軽減します。

現場環境に合わせて追い込める「カウント・感度設定」

DIPスイッチにより、検知回数（1〜4回）や感度（60〜120%）を細かくカスタマイズ可能です。夏場の温度差が少ない環境での感度アップや、空調による誤報リスクがある場所でのカウント調整など、現場ごとの課題解決に直結します。

運用を可視化するメモリー/点検表示灯

発報履歴を確認できるアラームメモリー機能を搭載。黄色LEDの挙動により、どのセンサーが作動したかを後から特定できます。また、コントローラ側の点検モードと連動し、通信が正常かアンサーバックで確認できるため、保守点検の精度が高まります。

選定時に評価したい強み

  • 高い隠匿性： ブラックの天井面に完全に溶け込むデザイン。
  • 省施工性： 4線デジタル伝送により、大規模現場での配線長・本数を圧縮。
  • 安定運用： 異常監視とDIP設定による徹底した誤報・失報対策。
  • 広域カバー： 360度ラウンド警戒により、複数台のセンサーを1台に集約可能。

内部設定・調整ガイド

モード設定 DIPスイッチ詳細

SW番号 機能 ON（出荷時） OFF
1 アラーム表示灯 警報時点灯 常時消灯
2 メモリー制御 センサー制御 コントローラ制御
4・5 感度設定 100% (標準) ※組み合わせにより60-120%調整可
6・7 カウント設定 2回 (標準) ※1・3・4回へ変更可
8 設定制御の選択 センサー側SW優先 コントローラ設定優先

製品仕様

項目 内容
品名 / 品番 パッシブセンサー / BUS-6810B(BL)
検出方式 パッシブインフラレッド方式
警戒エリア ラウンド警戒 最大φ18m 33対
電源電圧 DC7V 〜 30V (極性あり)
消費電流 6mA以下
伝送方式 バスネット方式 (時分割多重伝送方式)
伝送信号 正常信号（随時）、警報信号（約2秒）、異常警報信号（リアルタイム）
アラーム表示灯 赤色LED：ウォームアップ時点滅、警報時点灯(約2秒)、異常警報時連続点灯
メモリー表示灯 黄色LED：メモリー起動時点滅、メモリー表示時点灯（点検表示灯と兼用）
付帯機能 メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替(1・2・3・4回)
エリア角度調整 水平15° (ベース取付穴にて)
使用可能周囲温度 -15℃ 〜 +55℃ (結露なきこと)
設置場所 屋内天井面
配線接続 分離式ベースに端子接続 (M3セルフアップ端子)
質量 約130g
外観 樹脂（ブラック）

FAQ

Q：ガラス越しの侵入者を検知することはできますか？ A：いいえ、パッシブセンサーが検知する遠赤外線はガラスを透過しないため、ガラス越しの検知はできません。
Q：赤色LEDが点灯したまま消えません。故障でしょうか？ A：機器異常または低電源電圧異常が発生している可能性があります。電圧がDC7V以上確保されているか、配線の接触不良がないかをご確認ください。
Q：アドレス設定「0」で使用しても問題ありませんか？ A：いいえ、アドレス0ではバスネット通信が成立しません。必ず1〜255の範囲で、他機と重複しないアドレスを設定してください。
Q：AE線（φ0.9mm）で配線する場合、何メートルまで可能ですか？ A：バスライン全体の総延長は4,000m以内、最長端末まで1,000m以内としてください。供給電源の電圧降下にもご注意ください。
Q：エアコンの風が直接当たっても大丈夫ですか？ A：急激な温度変化により誤報の原因となるため、エアコンの吹き出し口付近への設置は避けてください。
Q：天井高5mに設置した場合、検知感度は落ちますか？ A：高所設置時は検知ゾーン間の隙間が広がるため、感度設定を「120%」にするなどの調整と、入念な歩行テストを推奨します。
Q：一般のアナログコントローラ（無電圧接点入力）に接続できますか？ A：接続できません。本機はTAKEXバスネットシステム専用のデジタル伝送センサーです。
Q：アドレスを変更した後、設定が反映されません。 A：DIPスイッチによるアドレス設定変更後は、一度電源を再投入（リセット）することで新しいアドレスがシステムに認識されます。
Q：黄色LEDが点灯しているのは何の意味ですか？ A：過去に発報があったことを示すアラームメモリー、またはコントローラが点検モードであることを示しています。
Q：屋外で使用することは可能ですか？ A：本製品は屋内専用です。屋外や雨がかりのある場所、結露が発生しやすい環境では使用しないでください。
