BUS-6820W(BL) パッシブセンサー バスネット専用 面警戒型:20m用 ブラック TAKEX 竹中エンジニアリング [BUS-6820W(BL)]

BUS-6820W(BL) パッシブセンサー バスネット専用 面警戒型:20m用 ブラック TAKEX 竹中エンジニアリング [BUS-6820W(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー バスネット専用 面警戒型 屋内用

BUS-6820W(BL) パッシブセンサー バスネット専用 面警戒型:20m用 ブラック

BUS-6820W(BL)は、竹中エンジニアリングのバスネットシステムに対応した、高精度な屋内用パッシブ赤外線センサーです。最長20mの「面警戒」を実現し、窓際や廊下の防犯に最適です。神社仏閣や店舗などのダークカラーの天井に馴染むブラック仕様で、美観を損なわず高度なセキュリティを構築できます。

  • 型番： BUS-6820W(BL)
  • 製品名： パッシブセンサー バスネット専用 面警戒型:20m用 ブラック
  • 検出方式： パッシブインフラレッド方式
  • 通信方式： バスネット（時分割多重伝送方式）
  • 警戒エリア： 面警戒 20m（8対）
  • 設置場所： 屋内天井面（ダークトーンの内装に最適）

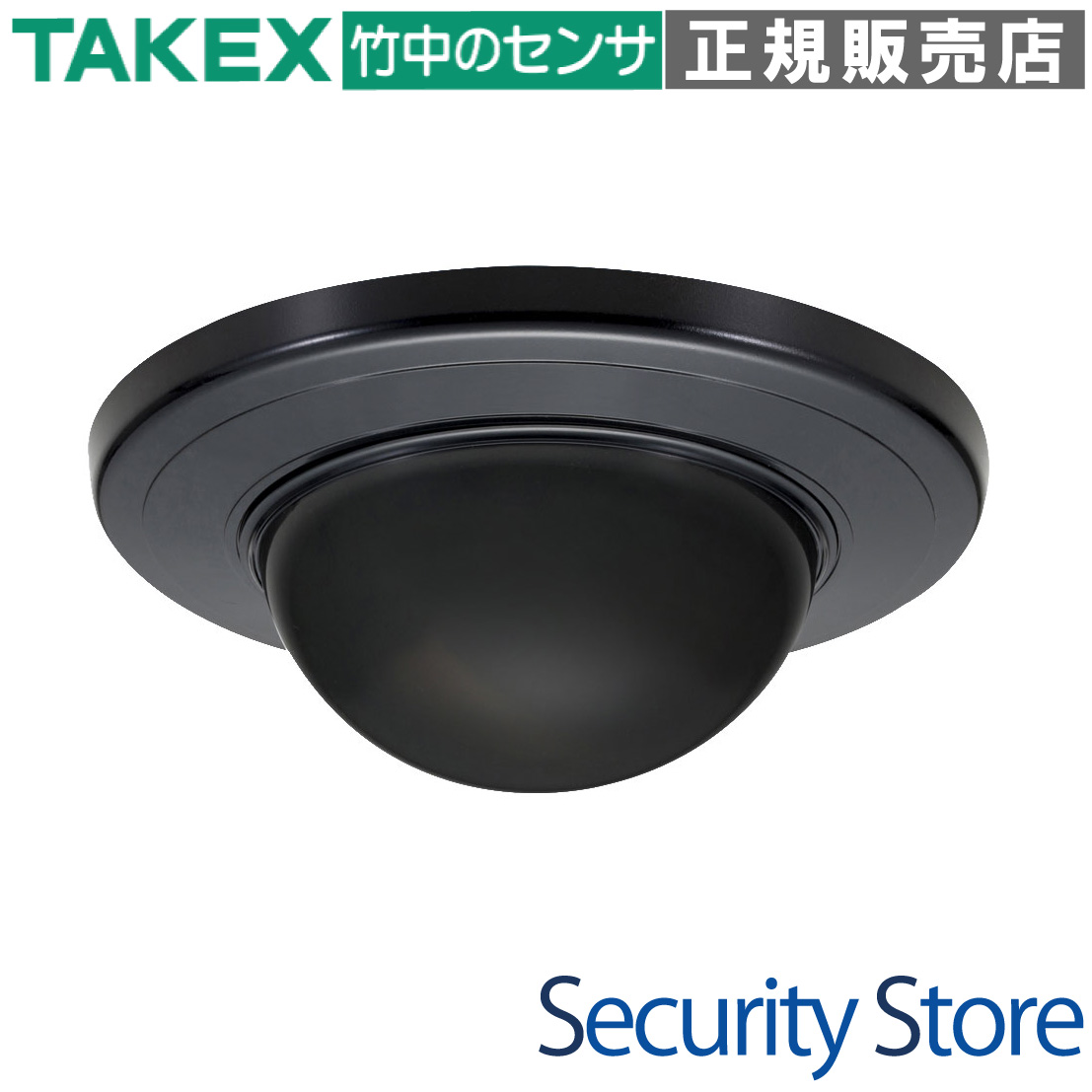

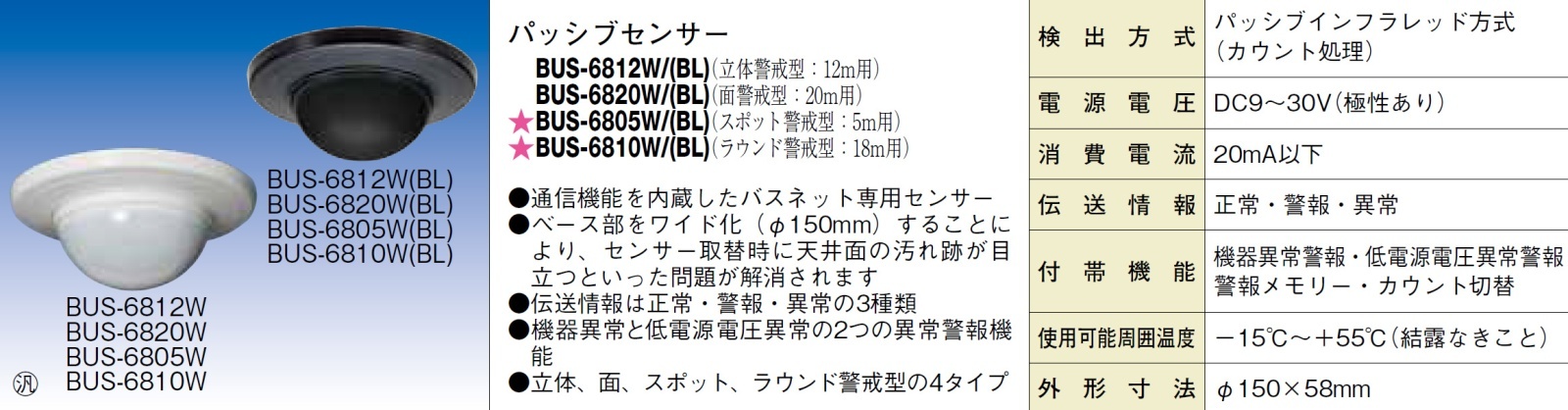

BUS-6820W(BL) 製品画像

資料ダウンロード

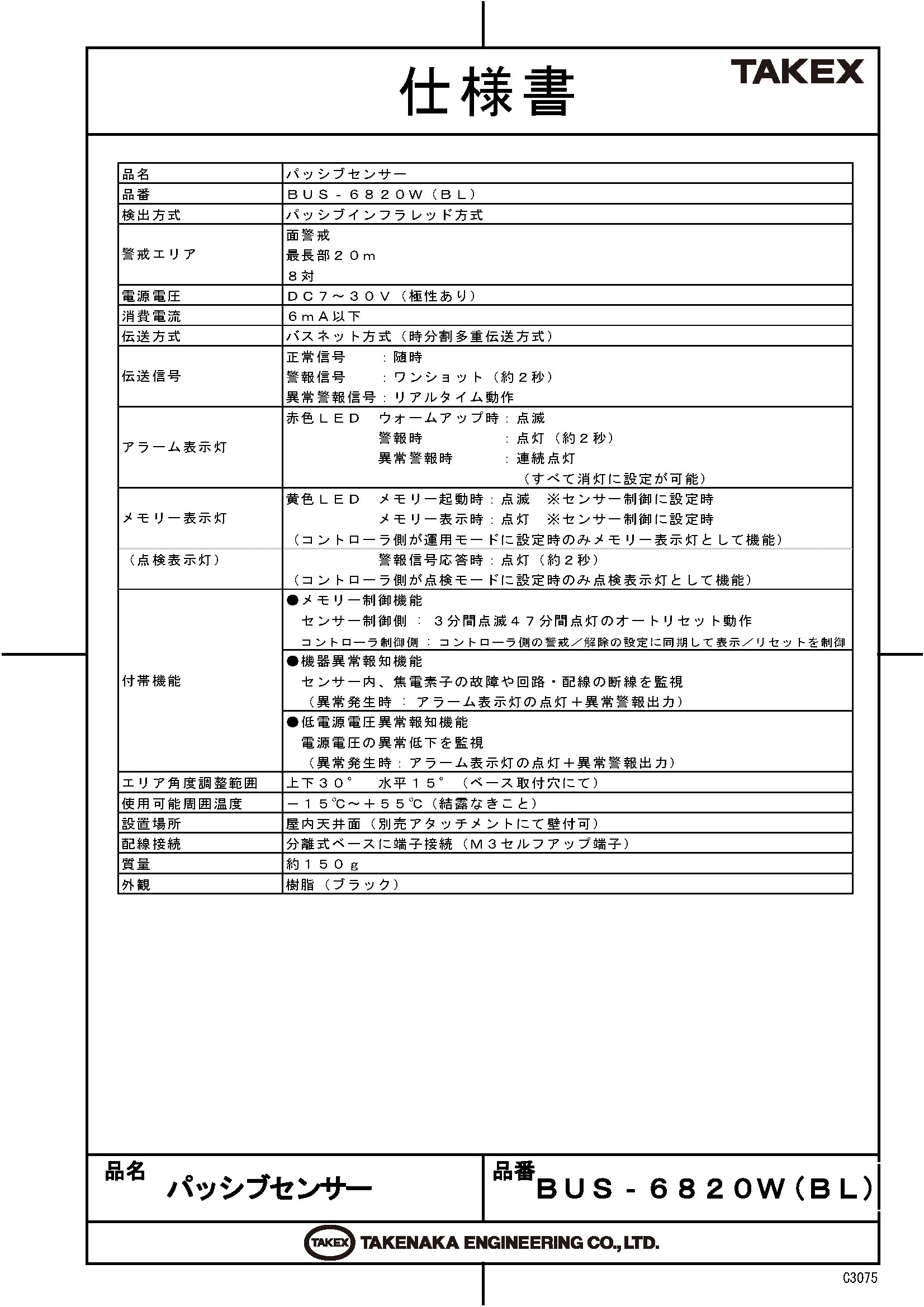

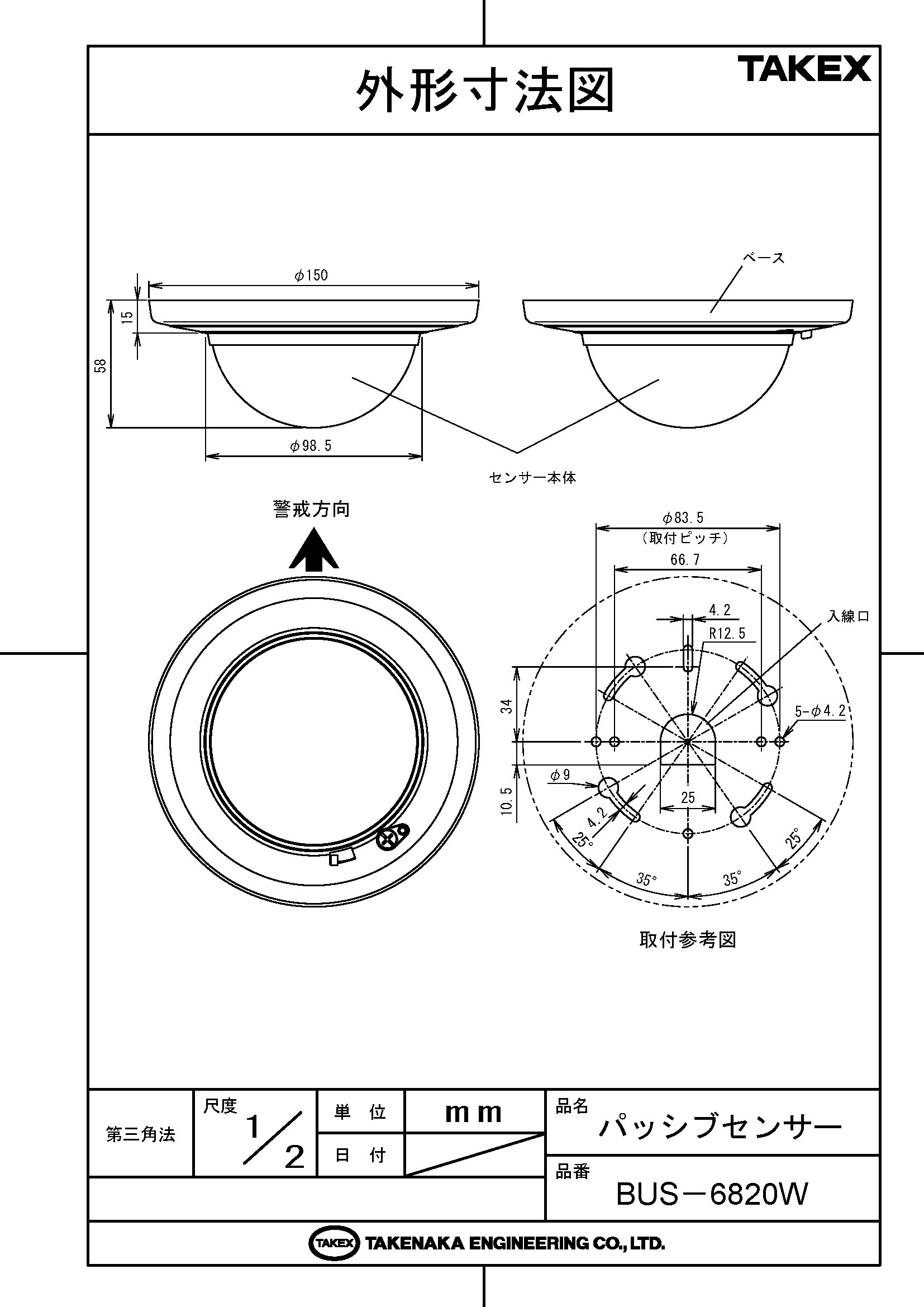

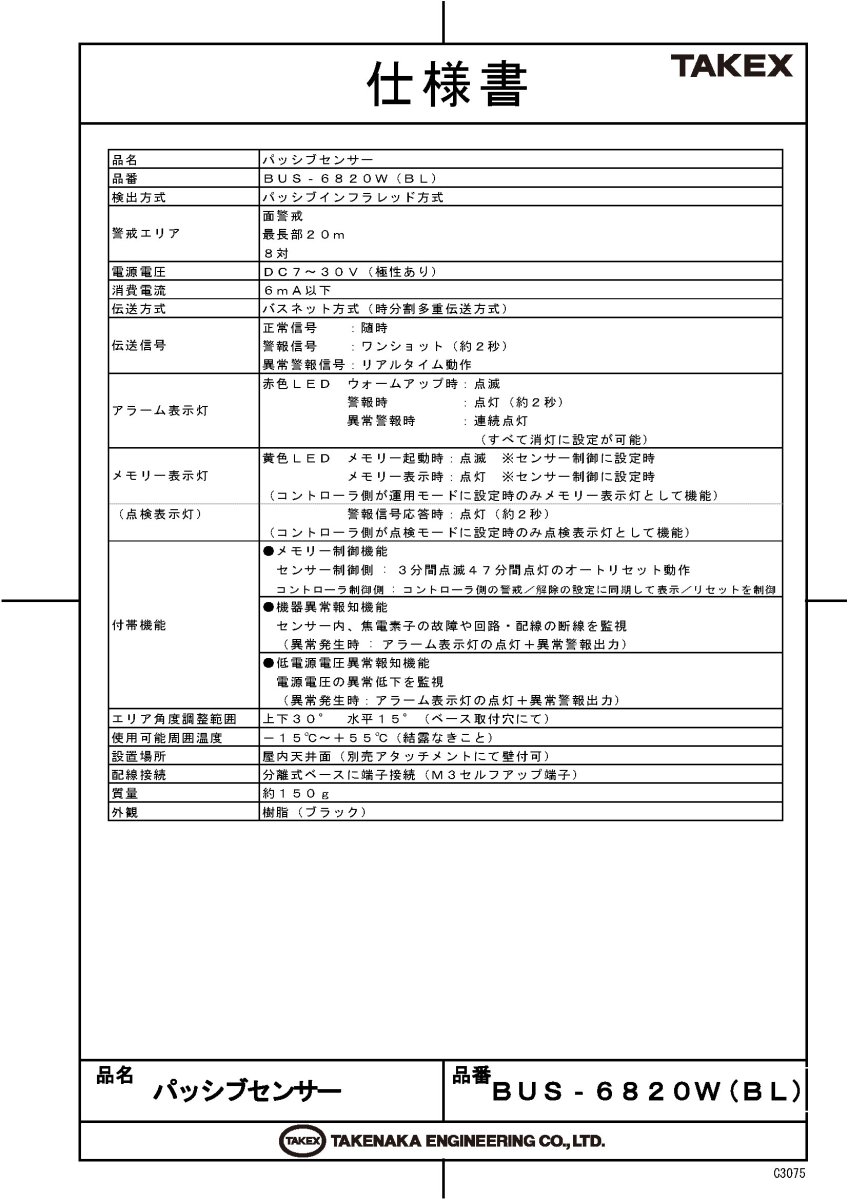

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣・美術館の展示スペース保護
  • 高級アパレル店舗等のダークカラー天井面
  • オフィスビルや工場の長い廊下の通行監視
  • 窓際一列をカバーする「カーテン警戒」
  • バスネットシステムによる多点監視ネットワーク

導入前に確認したいポイント

  • 専用バスネットコントローラが必要です
  • 屋内専用です（屋外・半屋外は不可）
  • 天井高 2.0m〜5.0m の範囲で設置可能
  • ガラス越しの人体検知はできません
  • AE線(φ0.9mm以上)の使用を推奨します

特長

バスネットシステム専用の時分割多重伝送

専用のコントローラと組み合わせることで、電源線と信号線を共通化した4線式配線が可能です。センサーを数珠つなぎ（マルチドロップ）で並列接続できるため、従来の1対1配線に比べて施工コストと配線量を大幅に削減できます。最大1,000mまでの延長に対応し、大規模な施設でも効率的なシステム構築が可能です。

内装の美観を損なわないブラック仕様

神社仏閣、博物館、美術館、シックな内装の店舗など、ダークカラーの天井面に設置してもセンサーが目立たないブラック筐体を採用。防犯機能を維持しつつ、空間のデザイン性を損なわないためのプロ仕様です。

施工効率を追求したスナップイン方式

ベースユニットとセンサーユニットが分離する構造を採用。高所での結線作業は天井に固定したベース側で行い、仕上げにセンサー本体を差し込むだけで完了します。保守・メンテナンス時のユニット交換も容易で、現場作業時間を大幅に短縮します。

天井の汚れ跡を隠すワイドベース設計

ベース部の直径をΦ150mmのワイド設計にすることで、既存センサーからの付け替え時に発生しがちな「天井の汚れ跡」や「取付穴」を隠すことができます。リニューアル案件において非常に重宝される設計です。

信頼性の高い「異常警報機能」を搭載

センサー内部の焦電素子や回路の故障、配線の損傷を常時監視する「機器異常警報」に加え、供給電圧の低下を監視する「低電源電圧異常警報」を備えています。トラブル発生時は即座にコントローラへ通知され、未警戒状態のリスクを最小限に抑えます。本体LEDの連続点灯により、現場での原因特定も容易です。

現場に合わせた4段階の感度調整

設置環境のノイズ（温度変化や気流）に合わせて、検知感度を60%・80%・100%・120%の4段階から選択可能。誤報が発生しやすい過酷な環境から、より高い確実性が求められる高セキュリティエリアまで、柔軟に対応できます。

運用状況が一目でわかるメモリー表示灯

複数台のセンサーが設置されている現場でも、どのセンサーが発報したかを後から特定できるメモリー機能を搭載。センサー自身で時間をカウントする独立動作と、コントローラの警戒/解除ステータスに連動するモードを選択でき、事後の現場確認をスムーズにします。

選定時に評価したい強み

  • 最大20mの広範囲面警戒： 長い廊下や窓際を1台で効率的にカバー。
  • 徹底した誤報対策： PIR方式の物理特性を考慮した高精度レンズと演算ロジック。
  • 自由度の高い配線： 幹線からの分岐回数に制限がなく、現場での急なレイアウト変更にも強い。
  • フェールセーフ設計： 故障や低電圧をリアルタイムで検知し、警備の穴を作らない。

LED表示や動作状態

LED名称 発光色 挙動と意味
アラーム表示灯 赤色 点滅：ウォームアップ中（約1分）
点灯：警報出力時（約2秒）
連続点灯：機器異常または低電圧異常
メモリー表示灯 黄色 点滅：メモリー起動中（発報から3分間）
点灯：メモリー表示中（発報履歴あり）
2秒点灯：点検モード時のアンサーバック

推奨配線距離

バスネットシステムでは、配線距離と電圧降下を考慮した設計が必要です。以下はφ0.9mmのAE線を使用した場合の目安です。

項目 仕様上の制約
最長配線距離 コントローラから最遠端末まで：1,000m以内
総配線延長 システム全体の合計ケーブル長：4,000m以内
電源電圧DC12V時 1台あたりの最大供給距離：約7,600m（台数により反比例）

製品仕様

項目 内容
品名 パッシブセンサー
品番 BUS-6820W（BL）
検出方式 パッシブインフラレッド方式
警戒エリア 面警戒
最長部20m
8対
電源電圧 DC7〜30V（極性あり）
消費電流 6mA以下
伝送方式 バスネット方式（時分割多重伝送方式）
伝送信号 正常信号：随時
警報信号：ワンショット（約2秒）
異常警報信号：リアルタイム動作
アラーム表示灯 赤色LED　ウォームアップ時：点滅
警報時：点灯（約2秒）
異常警報時：連続点灯
（すべて消灯に設定が可能）
メモリー表示灯 黄色LED　メモリー起動時：点滅　※センサー制御に設定時
メモリー表示時：点灯　※センサー制御に設定時
（コントローラ側が運用モードに設定時のみメモリー表示灯として機能）
（点検表示灯） 警報信号応答時：点灯（約2秒）
（コントローラ側が点検モードに設定時のみ点検表示灯として機能）
付帯機能 ●メモリー制御機能（オートリセット / コントローラ同期）
●機器異常報知機能（焦電素子故障・回路断線監視）
●低電源電圧異常報知機能（電圧低下監視）
●カウント切替機能（※面警戒型は標準設定固定を推奨）
エリア角度調整範囲 上下30°　水平15°（ベース取付穴にて）
使用可能周囲温度 －15℃〜＋55℃（結露なきこと）
設置場所 屋内天井面（別売アタッチメントにて壁付可）
配線接続 分離式ベースに端子接続（M3セルフアップ端子）
質量 約150g
外観 樹脂（ブラック）

FAQ

Q：このセンサー単体で警報ベルを鳴らすことはできますか？ A：いいえ、本機はバスネット専用の端末です。動作には別途「バスネットコントローラ」が必要となります。
Q：赤色LEDがずっと点灯したままなのですが故障でしょうか？ A：赤色LEDの連続点灯は「異常警報」を示しています。内部故障または供給電圧が7V未満に低下している可能性があります。テスターで電圧を確認してください。
Q：ガラス越しに人が通った場合も検知しますか？ A：検知しません。パッシブ赤外線方式は人体から出る熱を捉えるため、熱を遮断するガラス越しの検知は不可能です。
Q：推奨される配線ケーブルは何ですか？ A：φ0.9mm以上のAE線（OP線）の使用を推奨します。細すぎる電線は電圧降下や通信エラーの原因となります。
Q：電源投入直後に検知しないのはなぜですか？ A：電源投入後、約1分間は「ウォームアップ期間」として回路を安定させるため、検知動作を行いません。赤色LEDの点滅が消えるまでお待ちください。
Q：壁に取り付けることは可能ですか？ A：標準では天井専用ですが、別売のアタッチメント（BL-5000やBCW-401）を使用することで壁面への取り付けも可能です。
Q：アドレス設定（DIPスイッチ）を「0」のまま使えますか？ A：アドレス0ではデータの伝送ができません。必ず1〜128の範囲で重複しない固有の番号を設定してください。
Q：屋外で使用しても大丈夫ですか？ A：屋内専用モデルです。雨や結露、激しい温度変化がある場所では誤報や故障の原因となるため、使用しないでください。
Q：検知エリアの角度を変えることはできますか？ A：はい、エリアセレクターで上下方向の調整が可能です。また、ベース取付穴を利用して左右15度の微調整も行えます。
Q：メモリー表示灯（黄色）が点灯しているのを消すには？ A：センサー制御モードの場合は一定時間（47分）経過後に自動で消灯します。コントローラ制御モードの場合は、コントローラ側で警戒・解除操作を行うことでリセットされます。
