パッシブセンサー バスネット専用 スポット警戒型 5m ブラック [BUS-6805W(BL)]

パッシブセンサー バスネット専用 スポット警戒型 5m ブラック [BUS-6805W(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー バスネット専用 スポット警戒 屋内用

BUS-6805W(BL) パッシブセンサー バスネット専用 スポット警戒型 5m ブラック

BUS-6805W(BL)は、TAKEX独自のバスネットシステムに対応した、スポット警戒型の高感度パッシブセンサーです。最大5mの高所設置に対応し、ブラック仕様の筐体により、神社仏閣や店舗、美術館など、意匠性が求められるダークトーンの天井面へ目立たせず設置することが可能です。

  • 型番： BUS-6805W(BL)
  • 方式： パッシブインフラレッド（PIR）方式
  • 通信方式： バスネット方式（時分割多重伝送）
  • 主な用途： 特定地点の通過監視、ピンポイントの侵入検知
  • 設置場所： 屋内天井面（最大取付高さ5.0m）

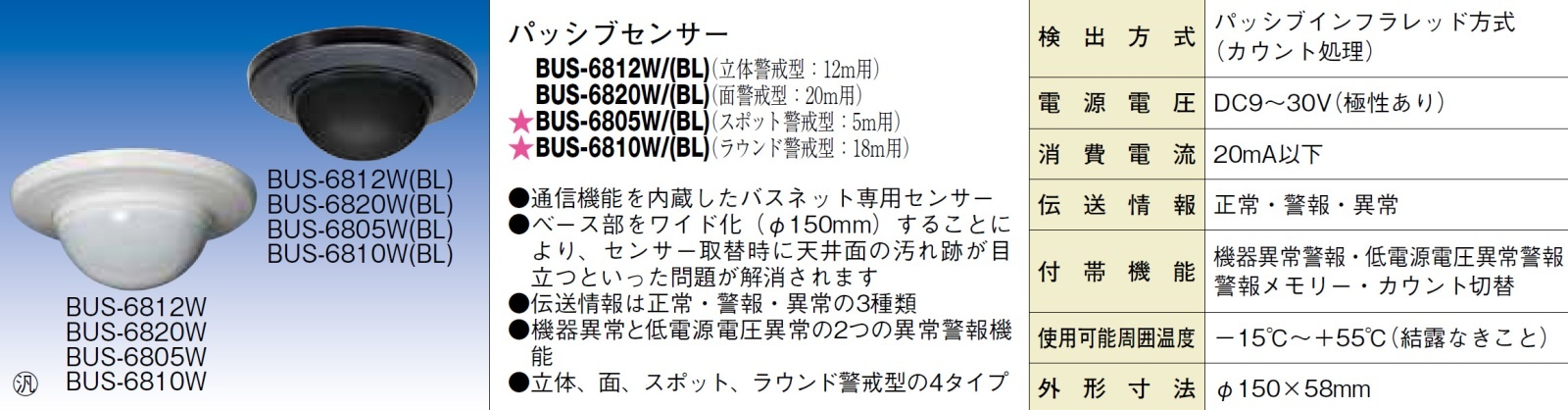

BUS-6805W(BL) 製品画像

資料ダウンロード

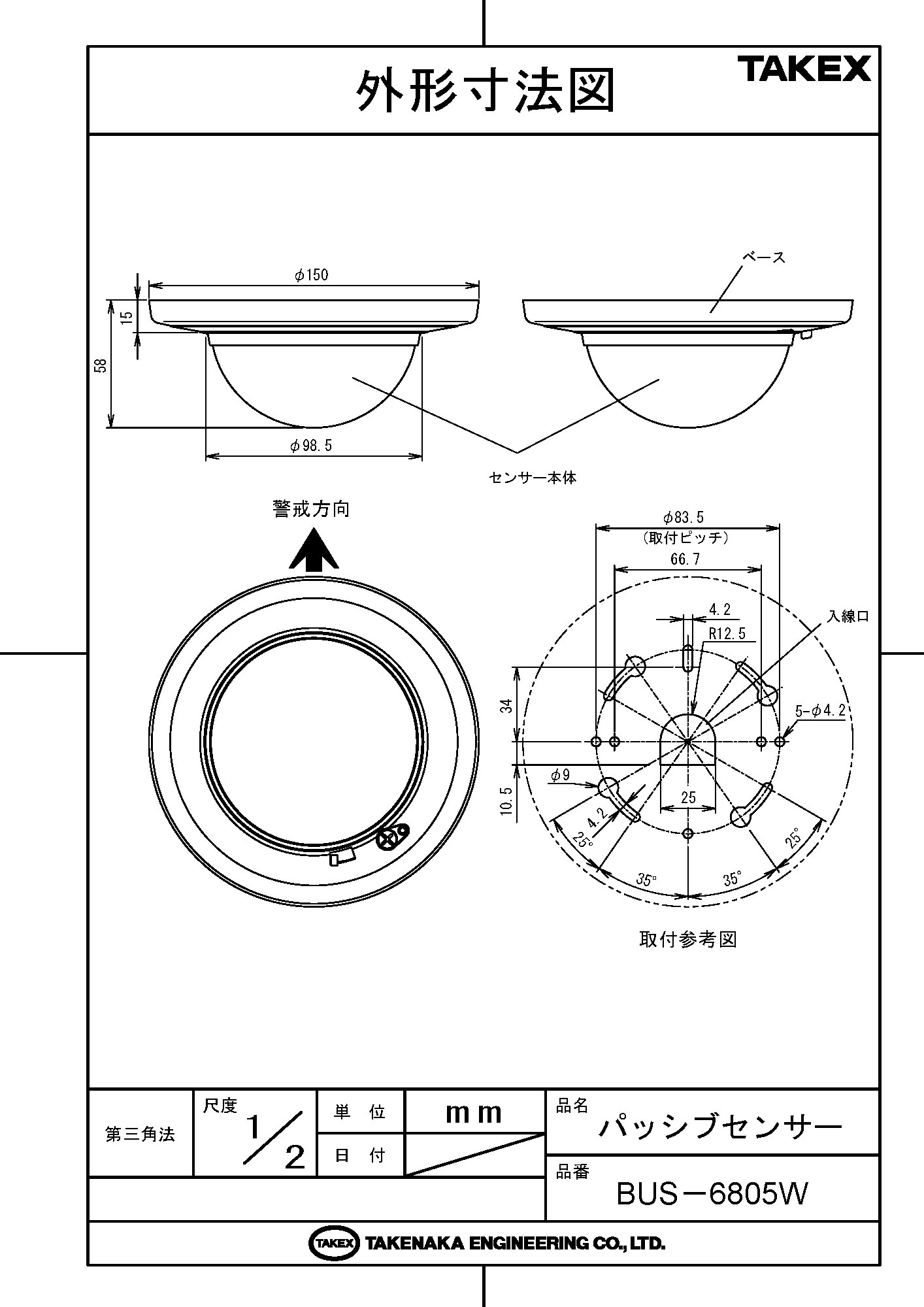

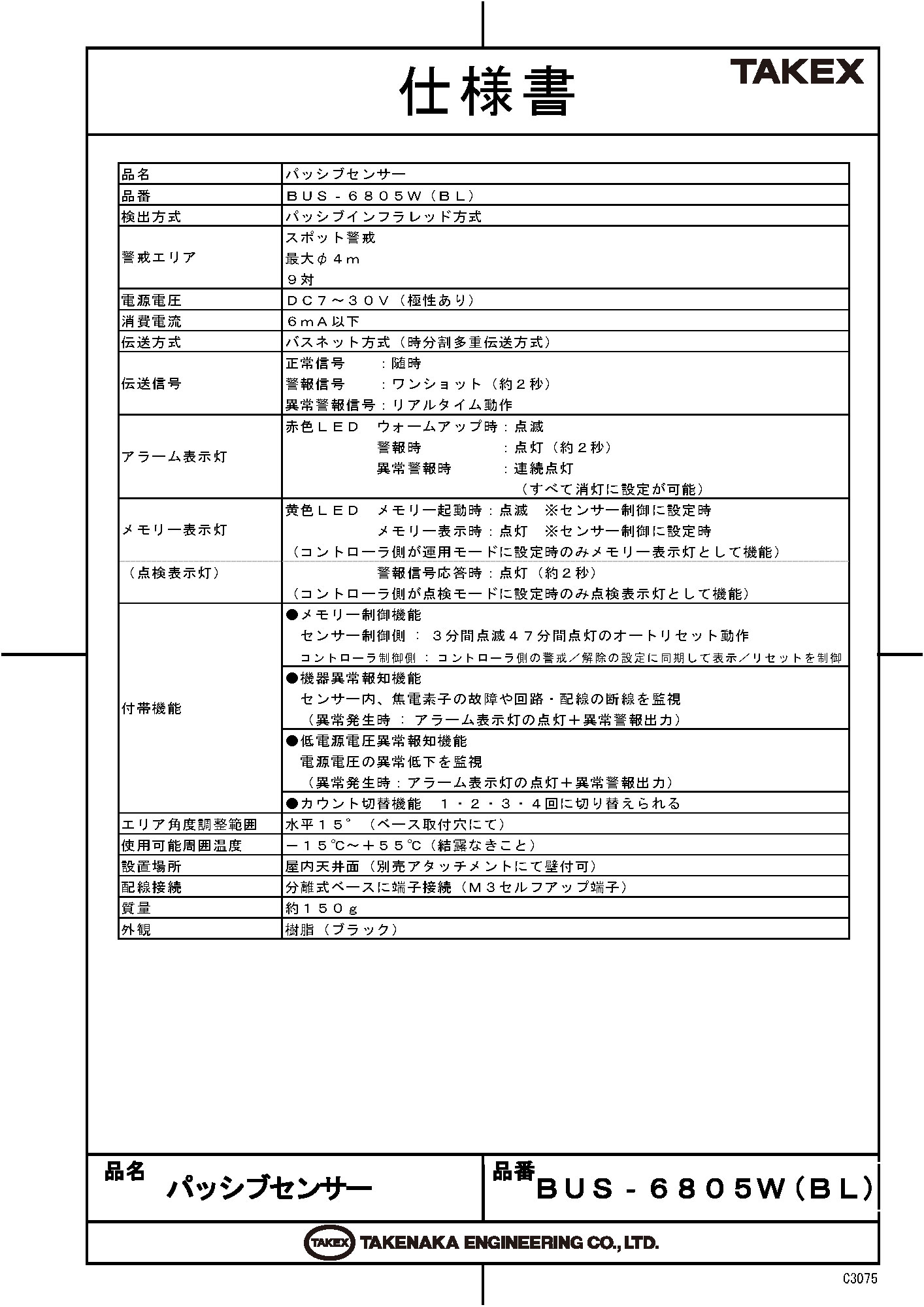

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • ダークトーンの天井を持つ店舗や商業施設
  • 厳格な美観維持が必要な神社仏閣・博物館
  • 特定通路や入口のピンポイント検知
  • 配線コストを抑えたい大規模バスネット施工

導入前に確認したいポイント

  • バスネット専用につき汎用接点出力は非対応
  • 天井高さに応じたエリア径の確認（最大5m）
  • バスネットコントローラとのアドレス重複確認
  • 屋内専用（屋外や多湿環境は設置不可）

特長

内装との調和を極めるブラック仕様

神社仏閣、博物館、美術館、高級店舗など、黒色やダーク系の天井面に設置する際、センサーの存在感を最小限に抑えます。施設の美観を損なうことなく、確実なセキュリティを構築可能です。

効率的な多点接続を実現するバスネット方式

時分割多重伝送方式（バスネットシステム）に対応。電源2線と信号2線の計4線で、多数のセンサーを並列（マルチドロップ）接続可能です。各デバイスを個別のアドレスで管理でき、省配線化と高度なシステム管理を両立します。

最大5mの高所設置とスポット警戒

最大5mの天井高に対応。真下に向かって円錐状のスポットエリア（最大直径4m）を形成します。広範囲をカバーするのではなく、特定の通過ポイントや重要箇所の直上を狙った確実な検知に特化しています。

施工を容易にする「スナップイン」分離構造

端子台を備えたベースユニットと、回路を内蔵したセンサーユニットが分離する構造を採用。高所での結線作業をベース側で完了させた後、センサー本体を押し込むだけで接続が完了するため、施工時間が大幅に短縮されます。

既存の跡を隠す「ワイドベース設計」

ベース部を直径150mmのワイド設計にすることで、旧型のセンサーからのリニューアル時に発生しやすい天井面の汚れ跡や取付穴の露出を効果的に隠し、美しい仕上がりを実現します。

機器の健全性を守る「自己診断・異常報知」

センサー内部の素子故障や回路断線を監視する「機器異常警報」に加え、供給電圧の低下を察知する「低電源電圧異常警報」を搭載。万が一のトラブル時もコントローラへリアルタイムで通知されるフェイルセーフ設計です。

運用を補助するメモリー表示機能

2色のLED表示灯を搭載。発報があったセンサーを特定できるメモリー表示機能（オートリセットまたはコントローラ同期）により、事後の状況確認や点検作業がスムーズに行えます。

環境に合わせた柔軟な調整機能

内部のDIPスイッチにより、検知感度を4段階（60%〜120%）、カウント数を4段階（1〜4回）で設定可能。現場の温度変化や外乱要因に合わせて、誤報を最小限に抑える最適化が行えます。

選定時に評価したい強み

  • 意匠性： ブラック筐体によりダークトーンの天井でも目立たない。
  • 施工性： スナップイン構造とワイドベースで、新規・更新ともに作業が容易。
  • 信頼性： 機器異常と電圧低下を監視する二重の自己診断機能を搭載。
  • 拡張性： バスネットシステムにより、最大1,000m（直線距離）の長距離配線に対応。

LED表示ステータス

状態 アラーム灯（赤） メモリー灯（黄） 内容
ウォームアップ 点滅 消灯 電源投入後、約1分間の安定待機状態。
通常待機 消灯 消灯 正常に監視を行っている状態。
警報出力 点灯（2秒） - 検知信号をバスラインへ送出。
異常警報 連続点灯 消灯 素子故障、断線、または低電圧状態を検知。
メモリー表示 消灯 点滅/点灯 発報履歴を保持。設定により挙動が異なります。

製品仕様

項目 内容
品名パッシブセンサー
品番BUS-6805W（BL）
検出方式パッシブインフラレッド方式
警戒エリアスポット警戒
最大 φ4m
9対
電源電圧DC7〜30V（極性あり）
消費電流6mA以下
伝送方式バスネット方式（時分割多重伝送方式）
伝送信号正常信号：随時
警報信号：ワンショット（約2秒）
異常警報信号：リアルタイム動作
アラーム表示灯赤色LED　ウォームアップ時：点滅
警報時：点灯（約2秒）
異常警報時：連続点灯
（すべて消灯に設定が可能）
メモリー表示灯黄色LED　メモリー起動時：点滅　※センサー制御に設定時
メモリー表示時：点灯　※センサー制御に設定時
（コントローラ側が運用モード設定時のみ機能）
点検表示灯警報信号応答時：点灯（約2秒）
（コントローラ側が点検モード設定時のみ機能）
付帯機能●メモリー制御機能（センサー側/コントローラ側選択可）
●機器異常報知機能（焦電素子・回路故障監視）
●低電源電圧異常報知機能（DC7V未満監視）
●カウント切替機能（1・2・3・4回）
エリア角度調整範囲水平15°（ベース取付穴にて調整）
使用可能周囲温度－15℃〜＋55℃（結露なきこと）
設置場所屋内天井面（別売アタッチメントにて壁付可）
配線接続分離式ベースに端子接続（M3セルフアップ端子）
質量約150g
外観樹脂（ブラック）

FAQ

Q：バスネットシステム以外のコントローラ（接点入力）に接続できますか？ A：いいえ、本製品は「バスネット方式」専用の端末です。一般的な無電圧リレー接点出力は備えていないため、必ず対応するバスネットコントローラと組み合わせてご使用ください。
Q：アドレスの設定はどのように行いますか？ A：センサーユニット内部の8ビットDIPスイッチ（アドレスセレクター）を使用して設定します。1〜255の範囲で、システム内で重複しないよう設定してください。
Q：設置高さが5mを超える場所でも使えますか？ A：本製品の仕様上の最大取付高さは5.0mです。これを超える高さに設置すると、検知感度が著しく低下し、確実な検知ができない恐れがあるため推奨されません。
Q：センサーの赤色LEDがずっと点灯していますが故障ですか？ A：赤色LEDの連続点灯は「異常警報」を示しています。内部回路の故障、素子破損、または供給電圧が7Vを下回っている可能性があります。テスターでの電圧確認や本体の再装着をお試しください。
Q：使用する電線に指定はありますか？ A：φ0.9mm以上のAE線またはOP線（警報用ケーブル）を推奨します。LANケーブルやツイストペア線は静電容量の影響で通信不良を起こす可能性があるため、避けてください。
Q：検知エリアを少しずらすことはできますか？ A：ベース取付穴の遊びを利用して、水平方向に最大15°の微調整が可能です。
Q：メモリー表示の黄色LEDが点滅しています。どうすれば消えますか？ A：「センサー制御モード」の場合、点滅開始から3分後に点灯へ変わり、47分経過すると自動的に消灯（オートリセット）されます。
Q：ガラス越しに人を検知することはできますか？ A：いいえ、パッシブインフラレッド方式が捉える遠赤外線はガラスを透過しません。レンズの前にガラスやアクリル板などの遮蔽物がない状態で設置してください。
Q：結露が発生する場所でも使用可能ですか？ A：使用可能周囲温度は－15℃〜＋55℃ですが、結露なきことが条件です。湿気が極端に多い場所や直接水がかかる場所には設置しないでください。
Q：感度設定の「カウント回数」とは何ですか？ A：赤外線エネルギーの変化を何回検知した時点で警報を出力するかを決める設定です。スポット警戒では通常「1回」で使用しますが、小動物などの誤報源がある場合は回数を増やすことで対策可能です。
