商品詳細

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用屋内天井取付セキュリティ

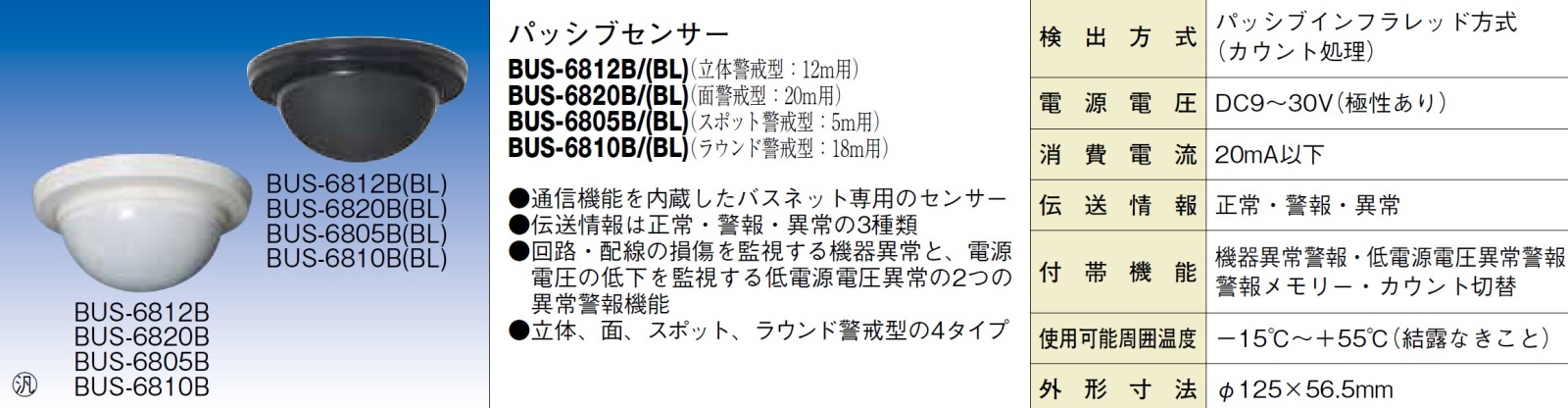

BUS-6812B(BL) パッシブセンサーバスネット専用立体警戒型:12m用ブラック

BUS-6812B(BL)は、竹中エンジニアリングのバスネットシステム（時分割多重伝送方式）に対応した、ブラック仕様の立体警戒型パッシブセンサーです。神社仏閣や美術館など、美観を重視するダークトーンの天井に馴染みつつ、12mの広範囲を精密に監視します。

型番： BUS-6812B(BL)
製品名： パッシブセンサーバスネット専用立体警戒型（ブラック）
方式 / カテゴリ： パッシブインフラレッド（PIR）方式 / バスネット専用
警戒エリア： 立体警戒最長部12m / 17対（水平画角84度）
設置場所： 屋内天井面（ブラック仕様）
電源 / 通信： DC7V〜30V / バスネット通信方式（4線式デジタル伝送）

資料ダウンロード

仕様書（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

神社仏閣・歴史的建造物の天井監視
美術館・博物館の展示スペース
高級アパレルショップやレストラン
バスネットシステムによる多点監視現場

導入前に確認したいポイント

バスネット専用につき標準接点接続は不可
PIR方式のためガラス越しの検知はできません
天井高は最大5.0mまでの対応となります
末端電圧がDC7V以上確保できるか確認

特長

1. パッシブインフラレッド（PIR）による精密検知

侵入者の移動に伴う遠赤外線エネルギーの変化をキャッチするPIR方式を採用。特殊な光学レンズアレイにより、12m先まで17対の立体的な検知ゾーンを形成し、死角の少ない警戒を実現します。

2. デジタル伝送「バスネットシステム」専用設計

電源2本・通信2本の4線式バスラインで、発報信号や異常信号をデジタル伝送します。複数台のセンサーを並列（デージーチェーン）接続できるため、従来の配線方式に比べ工数とコストを大幅に削減可能です。

3. 内装との調和を極めるブラック仕様

センサー本体およびベースに黒色樹脂を採用。神社仏閣の木造天井、美術館の暗色系天井、店舗のデザイン天井などに設置してもセンサーが目立たず、空間の美観を損なうことなくセキュリティを構築できます。

4. 施工性を高めるスナップイン構造

ベースユニットとセンサーユニットが分離するセパレート構造。ベースの取り付けと結線を先行して行い、最後にセンサーユニットを押し込むだけで完了します。高所作業の安全性を高め、メンテナンス時の交換も容易です。

5. 充実の自己診断・異常警報機能

センサー内部の回路断線や焦電素子の損傷を監視する「機器異常警報」に加え、長距離配線による電圧降下を監視する「低電源電圧異常警報」を搭載。異常時はコントローラへリアルタイムに通知します。

6. 現場調整を容易にするエリアセレクター

センサーユニット裏面のダイヤル（エリアセレクター）を調整することで、設置高さと警戒距離に応じた光学系のピント調整が可能です。A〜Kのインジケーターを合わせるだけで、最適な検知感度を引き出せます。

7. 環境適応力を高めるカウント・感度設定

検知ゾーンを何回横切れば発報するかを決定する「カウント切替（1〜4回）」や、検知感度の微調整（60%〜120%）が可能。空調の風や小動物による誤報リスクを現場環境に合わせて最小限に抑えられます。

8. 履歴確認に便利なアラームメモリー

複数のセンサーが設置されている現場で、どのセンサーが発報したかを特定できるメモリー機能を搭載。センサー側でのオートリセット（50分）またはコントローラ側での一括管理を選択できます。

    選定時に評価したい強み
    高い隠密性： 黒色仕様により、意匠性が重視される現場での導入ハードルを下げます。
配線コスト抑制： バスネット方式により、センサー増設時の配線引き回し距離を劇的に短縮。
メンテナンス性： セパレート構造と充実したLEDインジケーターにより、障害切り分けが迅速です。
信頼のTAKEXブランド： 国内屈指のセンサーメーカーによる、安定した検知ロジックと耐久性。



LED表示灯の挙動とステータス

LED表示	動作内容	ステータスの意味
赤色：点滅	ウォームアップ中	通電直後の約1分間。内部回路が安定するまでの準備期間です。
赤色：点灯（2秒）	警報出力	侵入を検知し、コントローラへ発報信号を送信しました。
赤色：連続点灯	機器異常 / 低電圧	内部故障、断線、または供給電圧が7Vを下回る異常が発生しています。
黄色：点滅/点灯	アラームメモリー	過去に発報があったことを示します。発報箇所の特定に役立ちます。
黄色：点灯（2秒）	アンサーバック	コントローラの「点検モード」時に信号伝送が成功したことを示します。

配線・端子仕様

ベースユニット内のM3セルフアップ端子台に結線します。バスネット方式のため、極性管理が重要です。

端子1 (+), 2 (-)： 電源入力（DC7V〜30V）。消費電流は6mA以下と低消費電力です。
端子3 (+), 4 (-)： バスライン（通信線）。コントローラのバスネット端子へ接続します。
推奨電線： φ0.9mm AE線（警報用ポリエチレン絶縁ケーブル）。
総延長： システム全体で最大4,000mまで伝送可能です。

製品仕様

項目	内容
品名 / 品番	パッシブセンサー / BUS-6812B（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒：最長部12m / 17対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED：ウォームアップ（点滅）、警報（点灯2秒）、異常警報（連続点灯）
メモリー表示灯	黄色LED：メモリー起動（点滅）、メモリー表示（点灯）
点検表示灯	黄色LED：警報信号応答時（点灯2秒）※コントローラ点検モード時のみ
カウント切替機能	1・2・3・4回切り替え可能
エリア角度調整	上下30° / 水平15°（ベース取付穴にて）
使用可能周囲温度	- 15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメント BCW-401 等で壁付可）
質量	約130g
外観	樹脂（ブラック）

FAQ

Q：BUS-6812BとBUS-6812B(BL)の違いは何ですか？ A：機能面での違いはありません。末尾の(BL)は「ブラック」仕様を指し、外観色が黒色となっています。

Q：一般的な警備コントローラの接点入力に使えますか？ A：いいえ、使えません。本機はバスネットシステム専用のデジタル伝送センサーです。

Q：ガラス越しに人が歩いているのを検知できますか？ A：できません。パッシブセンサーが利用する遠赤外線はガラスを透過しないため、ガラス越しの検知は不可能です。

Q：取付高さの制限はありますか？ A：最大取付高さは5.0mです。それ以上の高さに設置すると検知感度が著しく低下します。

Q：赤色LEDがずっと点灯しているのは故障ですか？ A：機器異常または電圧不足（低電圧異常）の警告です。端子電圧が7V以上あるかテスターで確認してください。

Q：カウント設定を「4回」にするとどうなりますか？ A：検知ゾーンを4回横切るまで発報しないため、誤報には極めて強くなりますが、検知の応答性は遅くなります。

Q：エリアセレクター（A〜K）の設定を間違えるとどうなりますか？ A：光学系のピントが合わなくなり、規定の距離まで検知できなかったり、感度が不安定になったりします。

Q：アドレス設定の「0」は使用できますか？ A：使用できません。必ず1〜255の範囲で、他のセンサーと重複しないアドレスを設定してください。

Q：屋外で使用することは可能ですか？ A：不可です。本製品は屋内専用です。雨がかりや結露の恐れがある場所には設置しないでください。

Q：壁に取り付けたいのですが可能ですか？ A：別売のアタッチメント（BCW-401等）を使用することで、壁面への設置も可能です。
